双爪式平行夹持机械抓手结构设计

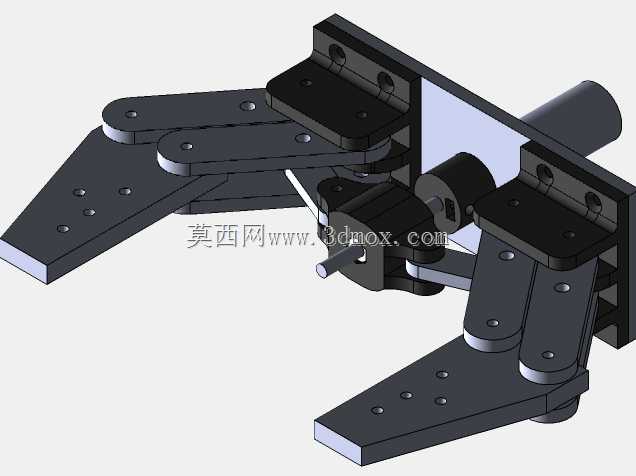

这款双爪夹持机构属于自动化生产线末端执行部件，主要适配在桁架机械手、六轴工业机器人末端，用于完成规则块状、轴类零件的抓取转运工序，在机加工自动上下料、装配线工件转序、仓储物流分拣场景中都能适配使用。从结构设计逻辑来看，整个机构采用对称式连杆传动布局，动力输入侧预留了标准轴类安装接口，可直接对接旋转驱动或者直线推拉驱动单元，通过内部的铰接连杆将动力同步传递到两侧夹爪臂，保证两个夹爪开合动作完全同步，避免夹持过程中出现工件偏斜、夹持力不均的问题。夹爪臂采用多段铰接的设计，在开合行程范围内可以保持夹持面始终处于平行状态，针对不同厚度的工件都能保证足够的接触面积，不会出现点接触导致的工件夹伤或者夹持滑脱问题。夹爪的工作面预留了多组标准安装孔位，可根据实际抓取工件的外形、材质更换防滑垫块、V型定位块等适配附件，无需改动主体结构就能覆盖不同类型工件的抓取需求。安装基准面设置在机构后侧的立式安装板上，板上预留了成组的螺栓安装孔，可直接固定在机械手末端法兰或者设备安装支架上，安装板与传动主体之间采用定位销加螺栓的连接方式，保证反复拆装后的重复定位精度。整个机构的运动副全部采用铰接销轴配合耐磨衬套的结构，长期往复运行下的磨损量小，维护时仅需定期更换衬套即可，无需整体更换结构件。夹爪的开合行程可通过调整驱动端的限位位置进行适配，针对不同尺寸的工件无需更换夹爪主体，仅调整驱动行程即可覆盖一定尺寸范围内的工件抓取，在小批量多品种的柔性生产场景下适配性较强。从受力传递路径来看，驱动端的动力通过中间的摆臂结构均匀分配到两侧的连杆组，夹持时的反作用力会通过连杆传递到后侧安装板，不会对驱动单元产生额外的径向载荷，能有效延长驱动部件的使用寿命。夹爪臂采用镂空式的结构设计，在保证结构刚性的前提下尽可能降低整体重量，减少机械手末端的负载负担，提升运动过程中的动态响应速度。
