多足节段仿生侦查履带机器人结构

　　这套多足节段仿生行走装置的结构方案，面向狭窄空间巡检、隐蔽区域影像采集与复杂地形通过需求展开，整体参考毛虫躯体分节与足端交替支撑的运动逻辑，没有采用常规轮式底盘的连续滚动方案，而是把承载机身拆成多段可相对偏转的刚性舱体，再在每一节段下方布置独立支撑足，让设备在碎石、台阶、管线夹层这类非平整路面上，能够通过节段间的小角度俯仰、偏摆调整贴合地面轮廓，避免轮式底盘容易出现的托底、打滑问题。

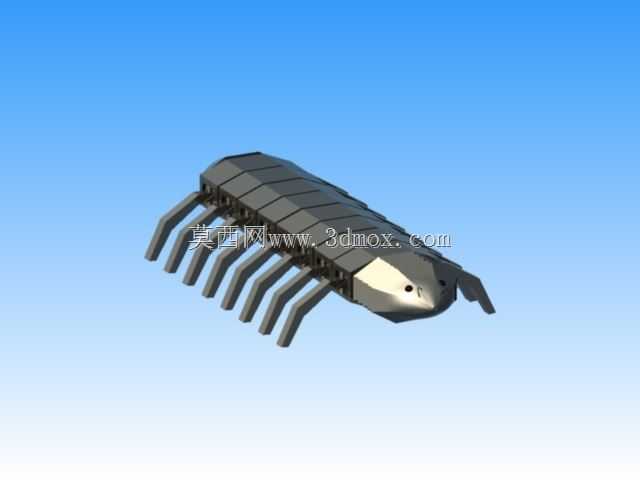

　　从实际落地场景看，这类行走结构很适合搭载微型摄像模组、环境传感元件进入人员不便抵达的区域：比如建筑夹层的管线漏点排查、灾后狭窄缝隙的生命迹象搜寻、工业设备底部的运行状态巡查，都不需要设备具备很高的行进速度，核心要求是通过性与姿态稳定性。设计时把头部舱段做了收窄的锥形过渡，前端预留了传感元件安装位，图中可见的两根外置触须结构可作为近距离触碰检测的触发端，在视觉采集受遮挡的环境里辅助判断前方障碍边界；头部端面的深色区域预留了镜头安装窗口，可直接嵌入小型摄像头与补光元件，不需要额外外置突出支架，减少穿行时的勾挂风险。

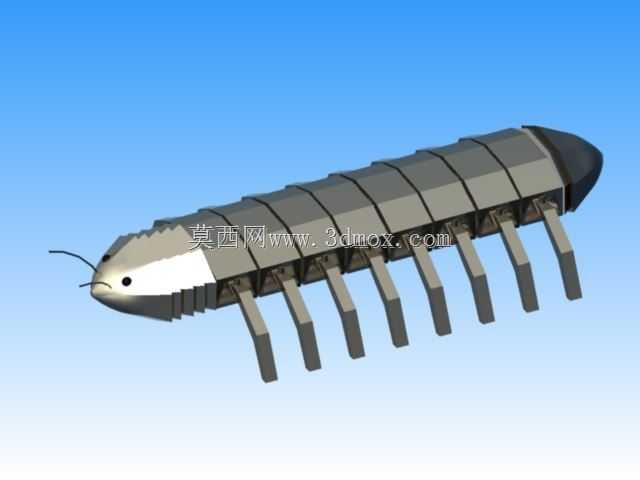

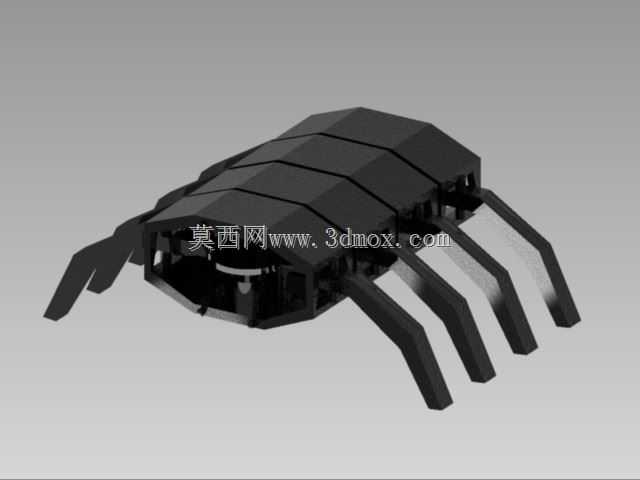

　　机身主体由十余块外形一致的梯形截面装甲舱段串联而成，单节舱段采用上宽下窄的折边造型，既给内部的电池、控制电路板、走线留出足够容纳空间，也让相邻节段偏转时外壳不会发生运动干涉。节段之间的连接位内置铰接转轴，转轴轴线同时覆盖俯仰与少量偏摆自由度，串联后整条机身可形成顺应地形的弯曲形态：当设备翻越凸起障碍时，前序节段先抬升，后续节段依次跟随，重心始终落在支撑足的接地范围内，不会出现整机倾翻。尾段做了圆润的钝头封盖，没有外露的凸起结构，避免在倒退穿行时被缝隙边缘卡住。

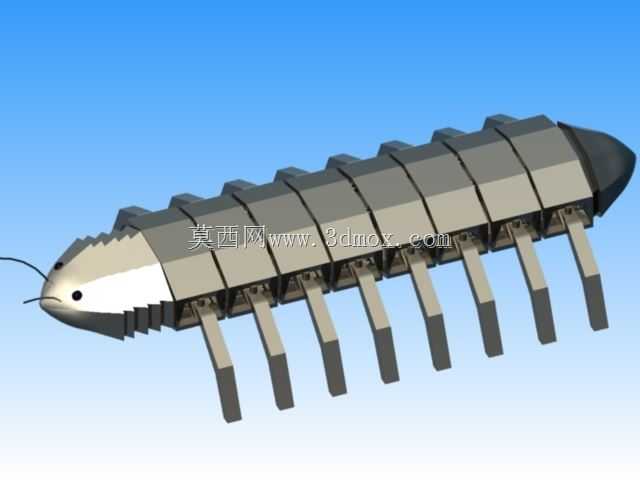

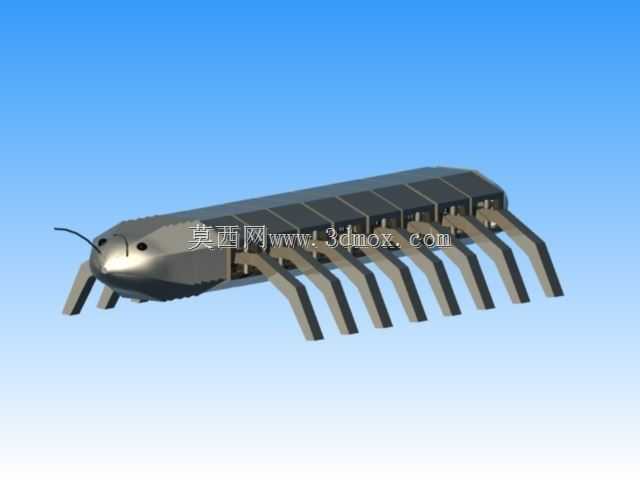

　　行走执行端采用成对布置的刚性摆腿，每一节段左右各伸出一根条状支撑足，足杆为等截面长条造型，末端做平直接地端面，不需要额外加装滚轮，依靠腿杆绕机身铰接点的往复摆动实现迈步动作。这种设计的优势在于控制逻辑简单：不需要复杂的足端轨迹规划，只需让相邻节段的左右腿按相位差交替抬升、前摆、落地支撑，就能形成连续的向前行走动作，足端接地面积小，在松散碎石、凹凸砖面都能找到稳定支撑点。所有腿杆的铰接转轴都隐藏在机身下侧的安装槽内，走线从舱体内部直接连通腿根驱动元件，外部没有裸露的线束，穿行时不会被杂物拉扯脱落。

　　结构建模阶段先以单节舱体为基准单元做参数化建模：单节舱体的长度、截面宽度、铰接孔位间距全部设置为可调整参数，后续可以根据需要搭载的设备重量灵活增减节段数量，不需要重新绘制整套机身。相邻舱段的铰接配合位预留了标准轴孔间隙，装配时可在转轴处加装阻尼衬套，让节段偏转后能保持当前姿态，不会在自重下随意弯折。腿杆长度也做了参数化约束：腿杆摆动到最低位置时，机身底部距离地面的预留间隙大于常规碎石的平均粒径，避免舱底直接刮蹭地面；腿杆摆动到最高抬升位置时，足端离地高度足以跨过常见的管线、台阶边沿，满足室内外非铺装路面的通行要求。

　　能源与控制元件的布置顺着节段舱体依次分配：前端头部舱放置摄像与传感模块，中间靠前的节段放置主控电路板与通信模块，中后段多个舱体分散布置电池组，把整机重量均匀分布在每一组支撑足上，避免头重脚轻导致的姿态失稳。舱体外壳的折边造型同时起到加强筋作用，薄壳成型后也能承受轻微的挤压碰撞，在狭窄缝隙内穿行时即使受到侧壁挤压，舱体也不会发生大变形挤压内部元件。

　　针对遥控作业的使用需求，机身内部预留了通信天线的走线空间，天线可内置在尾段舱体内部，不需要外置杆状天线，进一步降低整机外轮廓的突出物数量。整机的横向宽度控制在较小尺寸级别，能够进入常规管道、墙体夹层这类宽度受限的空间；机身总长度随节段数量灵活调整，在保证足够电池容量与续航的前提下，可通过减少节段数量缩短总长，适配转弯半径更小的狭窄通道。

　　建模过程中所有运动部件都做了干涉检查：模拟腿杆全行程摆动、相邻节段最大角度偏转的工况，确认舱体边缘、腿杆根部、相邻足之间在所有运动姿态下都不会发生碰撞；铰接位置的配合公差按照小型伺服驱动元件的安装尺寸预留，后续工程落地时可直接选用微型舵机作为腿根与节段转轴的驱动件，不需要二次修改安装孔位。整套结构没有复杂的曲面零件，绝大多数舱体与腿杆都是等截面拉伸、折角成型的简单几何体，开模或者3D打印制作的难度都很低，便于小批量试制与功能验证。
