共轴双旋翼带尾桨复合飞行器结构

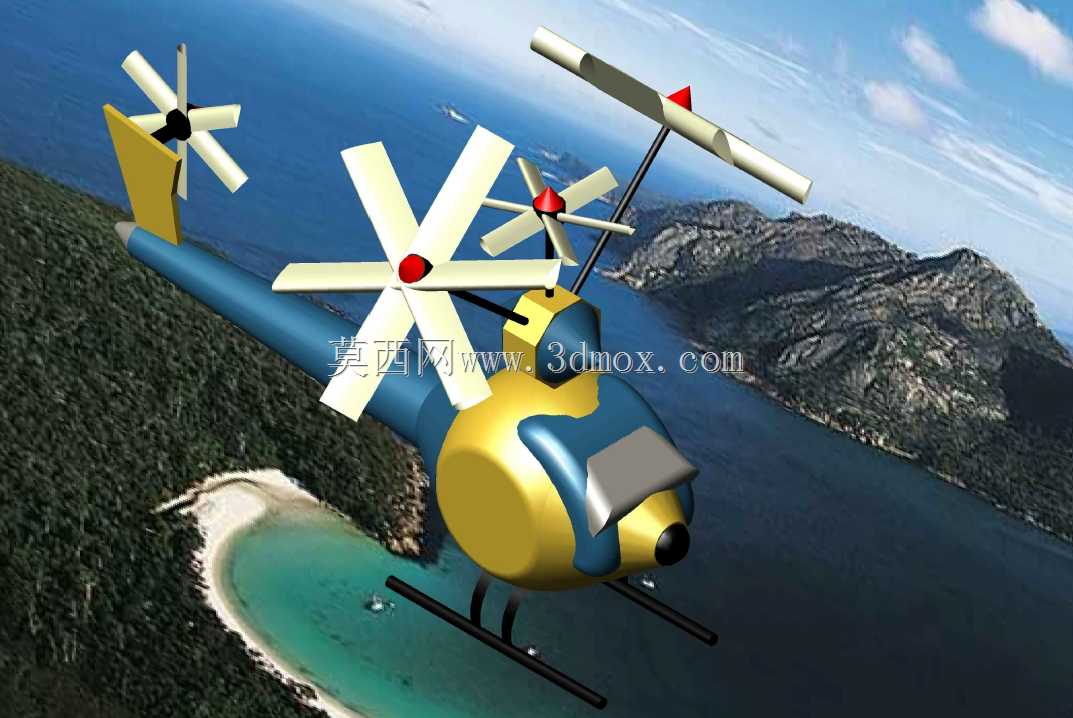

　　该结构方案围绕小型复合旋翼飞行器展开，主体采用流线型胶囊状机身，前段设置尖锐整流机头以降低前飞阻力，机身中段为主要载荷容纳舱，可布置飞控板、电池、接收机等核心部件，尾部延伸细长尾梁，末端安装小型抗扭尾桨，顶部采用上下两组共轴反转主旋翼的布局形式。从实际使用场景来看，这类构型可用于低空低速航拍、教学演示、旋翼气动布局验证以及小型飞行器结构原理展示，既保留共轴双旋翼旋翼直径小、悬停效率高、抗侧风能力较好的特点，又通过尾桨补充航向控制余量，适合在有限场地内完成垂直起降、定点悬停和低速机动。

　　建模时先以机身纵向轴线为基准搭建骨架，机头、中部舱体和尾梁分别采用回转曲面与放样曲面衔接，保证外表面连续过渡；机身腹部预留平直安装面，便于固定电池托盘和飞控安装座。顶部旋翼轴从机身中心垂直伸出，轴系分为上下两段，分别驱动两层旋翼反向旋转，每层旋翼配置四片桨叶，桨叶采用宽弦矩形翼型并带有明显安装角，桨毂中心以红色标识件区分，方便在装配中检查上下旋翼的相位关系和运动间隙。尾梁末端的尾桨同样采用四叶布局，轴线与主旋翼轴垂直，主要用于平衡残余扭矩并提供偏航操纵力矩。

　　结构设计上，主旋翼支架与机身承力框之间需要设置足够的连接宽度，旋翼轴周围保留拆装空间，便于后续加入轴承、联轴器或驱动电机。起落架采用横向滑橇形式，由两根平行支杆和竖向支撑组成，支杆超出机身宽度，着陆时可形成稳定支撑；竖向支撑与机身下腹连接，高度需保证旋翼桨尖在地面状态下不接触场地，同时避免尾梁过低导致尾桨碰地。外形边界方面，整机长度由机头前端延伸至尾桨末端，最大宽度出现在主旋翼旋转直径处，最高尺寸集中在顶部旋翼桨尖，运输或静态展示时若将桨叶折叠，可明显缩小占用空间。

　　零部件拆分可按照机身蒙皮、机头整流罩、尾梁、主旋翼轴、桨叶、桨毂、尾桨、尾梁支座、滑橇起落架等模块处理。机身曲面适合采用薄壁壳体思路，内部设置加强筋和设备安装柱；旋翼桨叶属于易损件，应设计为可单独替换的装配单元，桨根与桨毂之间保留定位面；尾桨与尾梁连接处设置小尺寸支座，便于调整尾桨轴线和传动关系。干涉检查重点放在上下旋翼对转区域、旋翼与尾梁的安全距离、尾桨旋转包络以及起落架着陆姿态，尤其要确认主旋翼在最大锥角状态下不会扫到机身或尾翼。

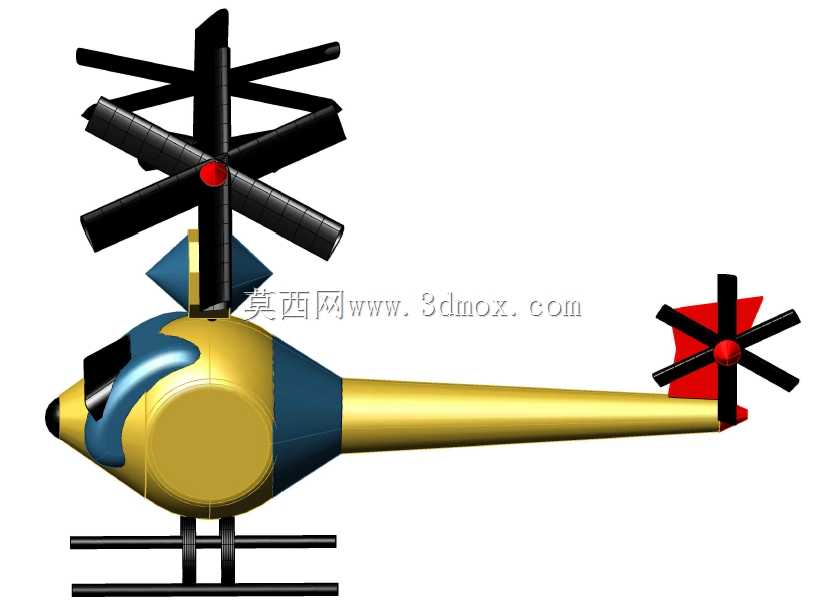

　　从工程验证角度看，该模型可用于讲解共轴反转旋翼的扭矩抵消原理、尾桨航向操纵、滑橇起落架受力传递以及流线机身的气动修形。若进一步细化，可在机身内部补充电机、电池、舵机和传动件，在旋翼部分增加桨距调节机构，并通过运动仿真检查上下旋翼相位、尾桨旋转方向和整机重心位置。整体造型色彩分区明确，黄色机身、蓝色整流段、黑色旋翼与起落架形成清晰视觉对比，红色桨毂和尾桨中心便于识别旋转部件，对结构展示、装配教学和概念方案评审都具有较好的可读性。
