镂空筒状灰烬收纳构件结构造型

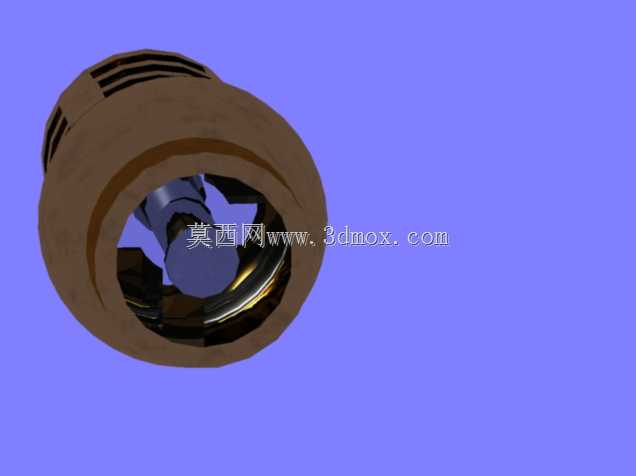

　　该构件整体采用两端开口的回转筒体布局，一端为带密集格栅镂空的进风段，另一端为扩径后的圆润球冠形腔体，腔体末端保留同轴圆形接口，接口内部设置环形台阶与深色嵌件，可与配套管路或承接座形成插接配合。从现场使用逻辑来看，这类结构多用于灰烬、粉尘类轻质残渣的临时收纳与气流疏导场景：格栅段承担大尺寸杂物拦截作用，条状镂空孔沿筒壁周向分层排布，既保证气流可以从侧壁顺利进入腔体，又能阻挡未完全燃尽的块状碎屑向外散落；中部扩径腔体利用流道截面突然增大的特点降低气流流速，使裹挟在气流中的灰烬颗粒在腔体内沉降，减少后续管路中的粉尘携带量。

　　建模过程中先以回转特征构建主体外轮廓，再对进风段做等壁厚抽壳处理，格栅镂空通过周向阵列切除完成，每一组镂空槽沿筒体母线方向倾斜布置，相邻槽组之间保留连续加强筋，筋条宽度在保证开孔率的同时兼顾筒壁径向刚度，避免薄壁筒体在受压或轻微磕碰时出现凹陷变形。球冠形过渡段采用大圆角平滑衔接小径格栅筒与大径腔体，消除了直角转折处的应力集中，也让灰烬在腔体内壁滑动时不易在转角位置堆积。末端接口的内环台阶按照插接装配边界设计，台阶内径与配套管件外径保留均匀配合间隙，接口端面做平齐处理，嵌件安装位预留轴向定位深度，装配后嵌件端面不超出筒体最外轮廓，防止安装对接时发生干涉。

　　外形尺寸方面，整体轴向长度与最大外径比例约为2.2:1，格栅段长度约占筒体总长度的五分之二，扩径腔体最大直径较格栅段外径放大约1.4倍，侧壁壁厚按薄壁冲压或注塑成型的工艺余量设定，格栅筋条厚度与筒体壁厚保持一致，避免成型时出现局部缩痕。安装边界上，筒体两端均为同轴圆形接口，无需额外法兰即可沿轴向串接在管路中，外围最大轮廓为光滑球面，不存在外凸的安装耳或尖角，在狭小设备舱内布置时只需预留略大于最大外径的径向空间，轴向对接位置留出少量插拔行程即可完成装拆。

　　结构设计上特意将镂空区域全部集中在进风侧，沉降腔体段保持完整封闭壁面，气流携带灰烬从格栅段进入后，在封闭腔体内完成减速沉降，后续从末端接口流出的气流含尘量显著降低；格栅的倾斜槽方向顺着气流进入走向设置，可减少风阻，同时条状开孔的宽度小于常见灰烬结块的最小尺寸，拦截可靠性更高。筒体表面做哑光深色处理，既可以耐受高温灰烬的短时接触，也不易在外观面显露粉尘附着痕迹，日常维护时只需沿轴向拔出筒体，倒出腔体内积存的灰烬后即可重新装回，格栅缝隙间的残留碎屑可通过压缩空气从腔体侧反向吹扫清理。针对不同使用场景，建模时各段直径、格栅开孔密度、腔体扩径比例均保留参数化调整入口，若用于通风量更大的管路，可适当加大格栅段开孔率并延长沉降腔体长度；若用于颗粒更细的粉尘场景，则可缩小镂空槽宽度、在腔体内追加导流台阶进一步提升沉降效率，整套结构无复杂异形曲面，加工成型与装配维护都具备较好的工艺可行性。
