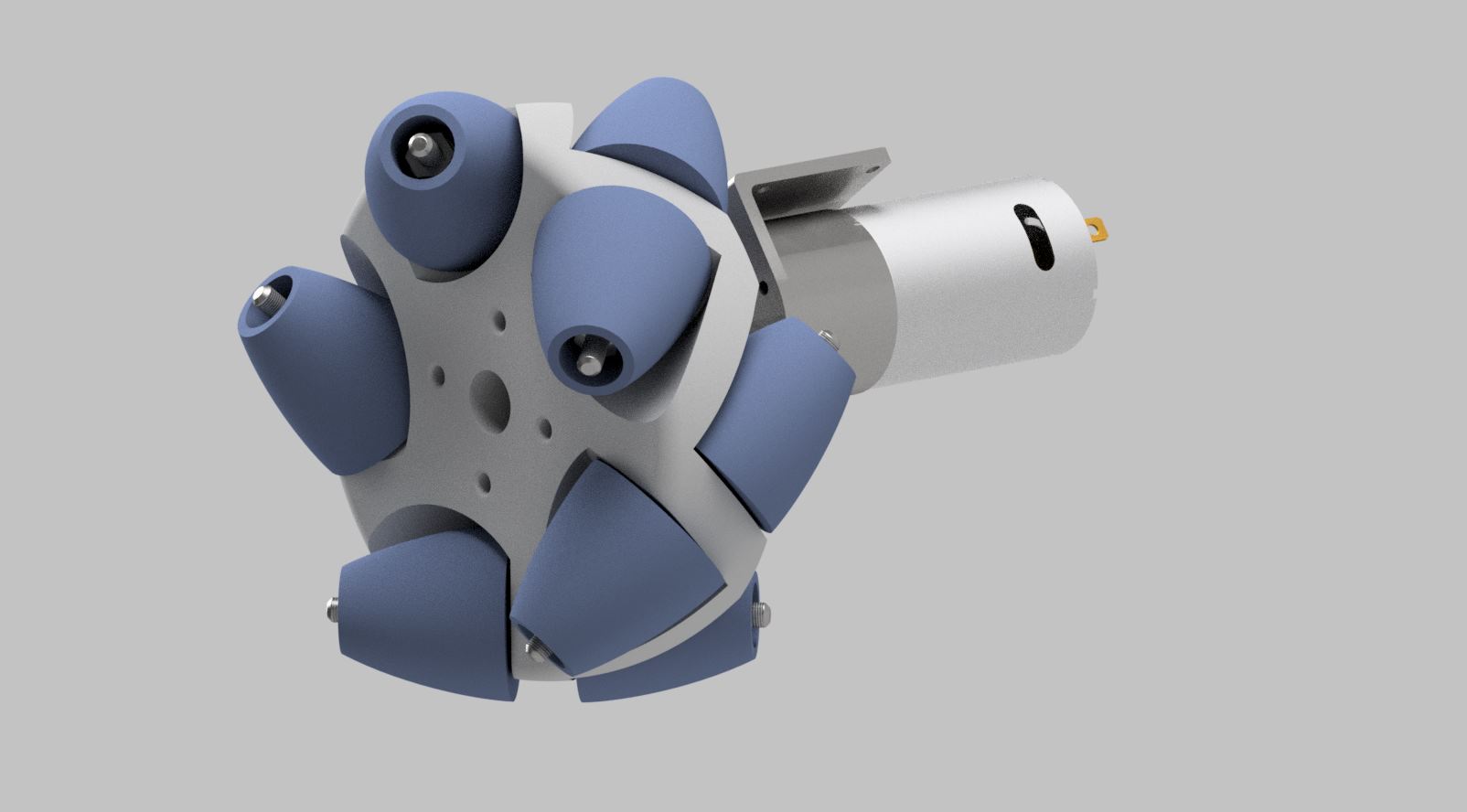

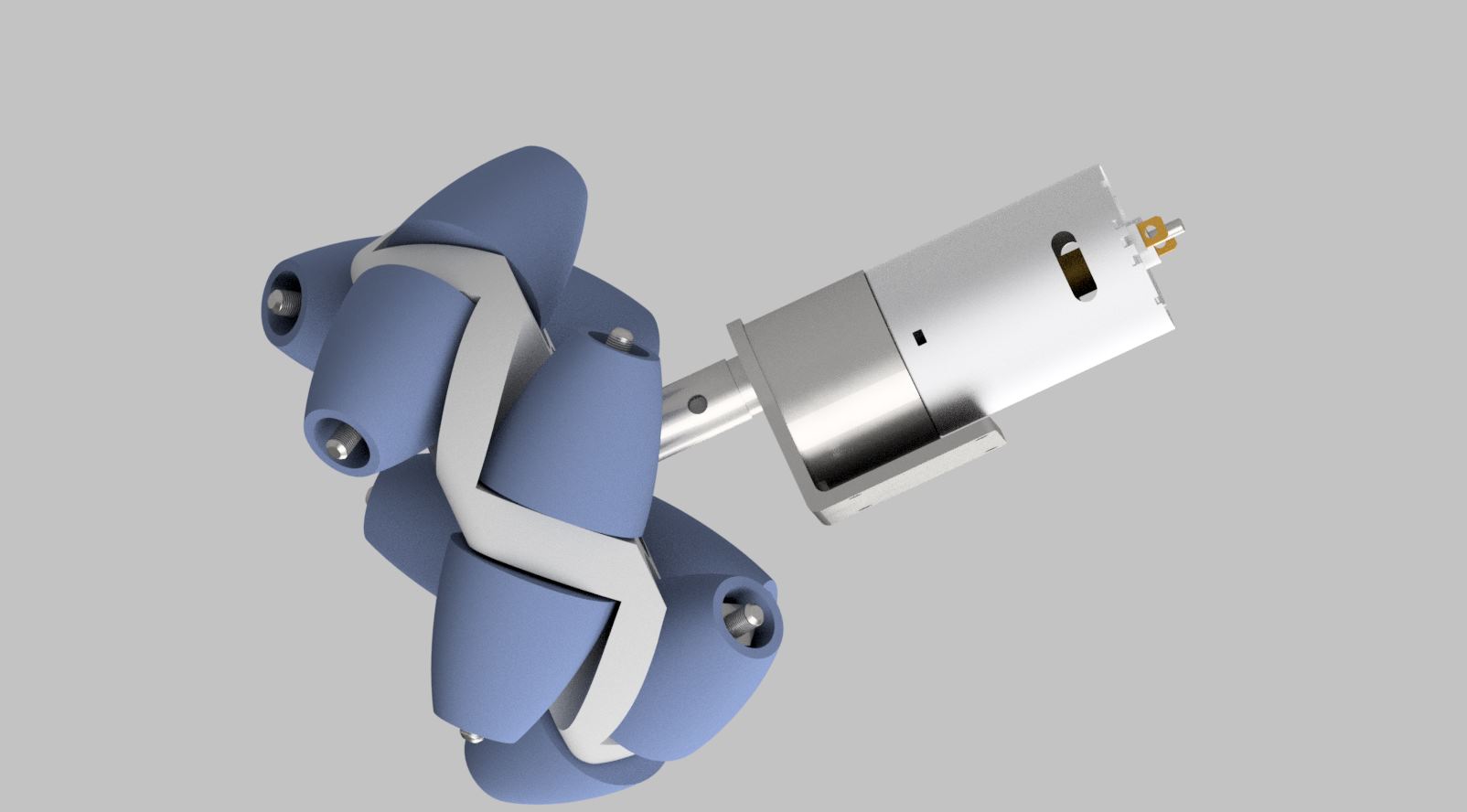

带减速电机的麦克纳姆行走轮结构

这套轮组结构核心采用麦克姆轮的辊子排布逻辑，区别于普通脚轮的转向移动方式，轮体周向分布的鼓形辊子轴线与轮轴呈固定夹角，可在不改变轮体自身朝向的前提下，实现整车的横向平移、原地旋转、斜向行进等全向移动动作，在AGV转运车、仓储分拣移动机器人、窄通道作业巡检设备、智能仓储穿梭车等场景中应用广泛，尤其适配对空间回转半径要求严苛的作业环境，无需预留传统转向轮的转弯空间，可大幅提升仓储、产线转运环节的空间利用率。

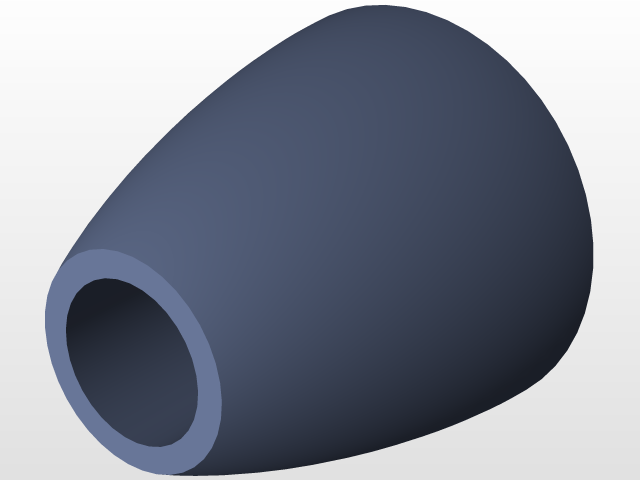

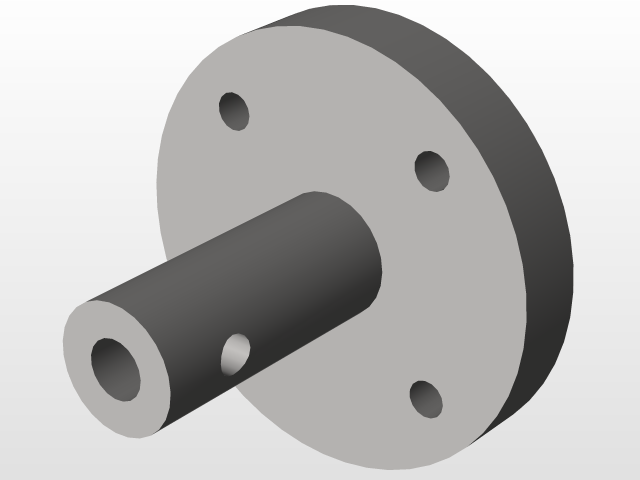

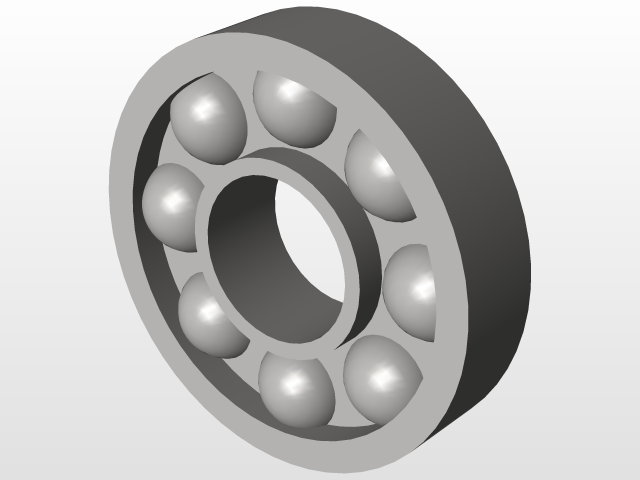

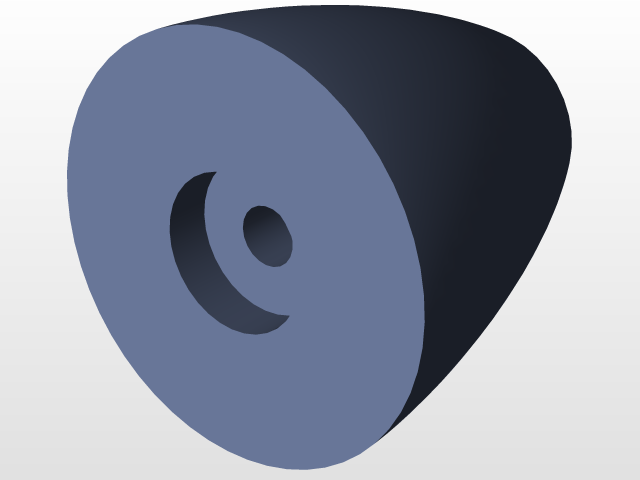

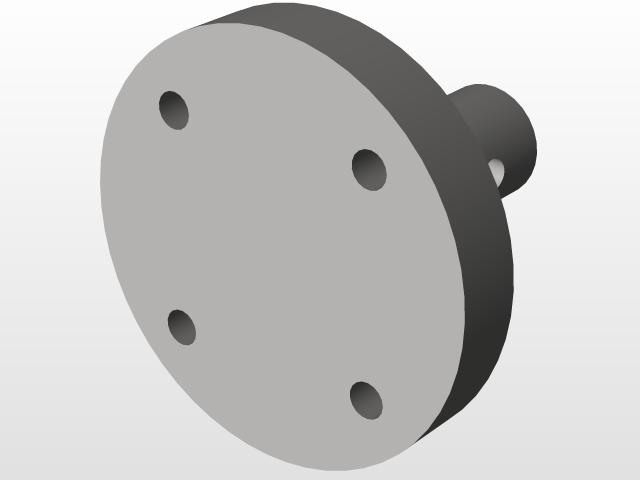

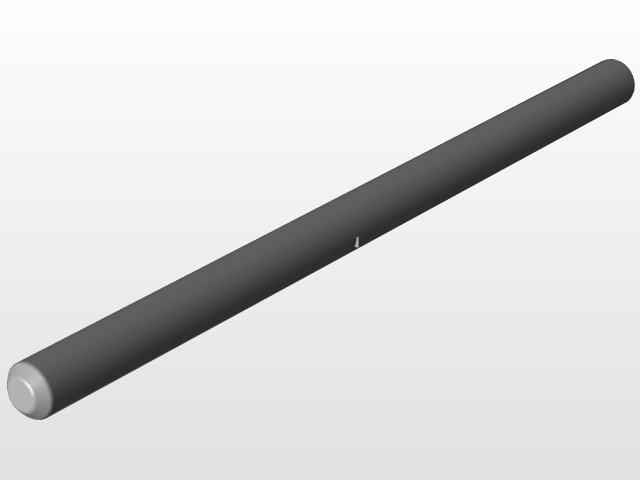

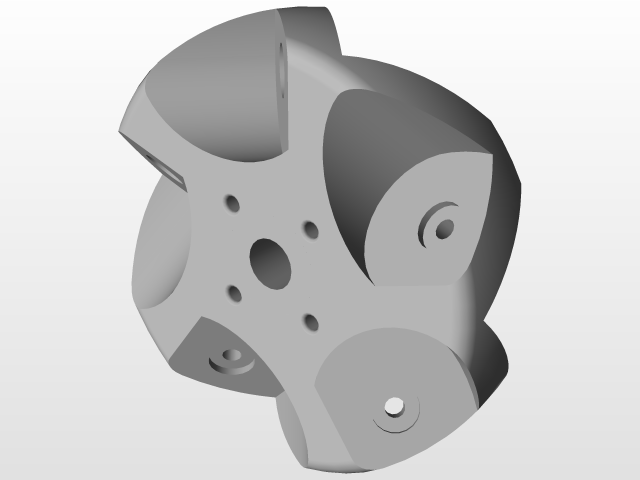

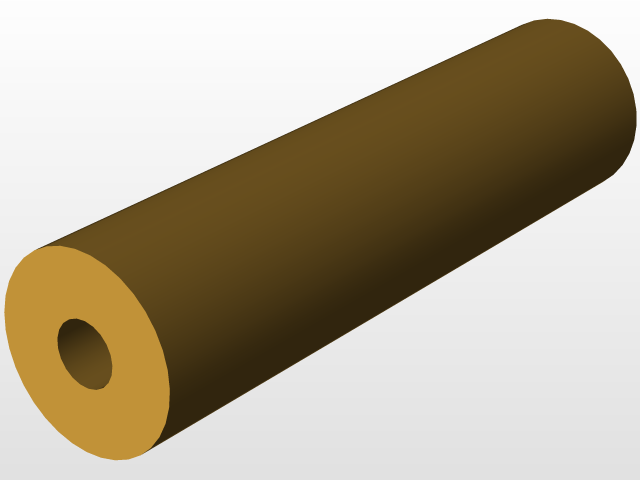

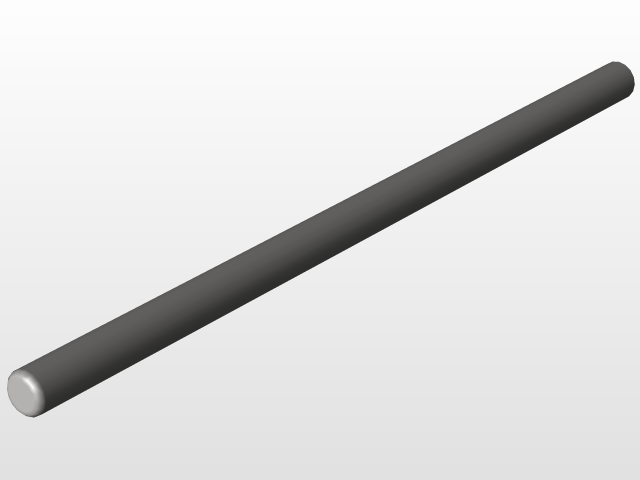

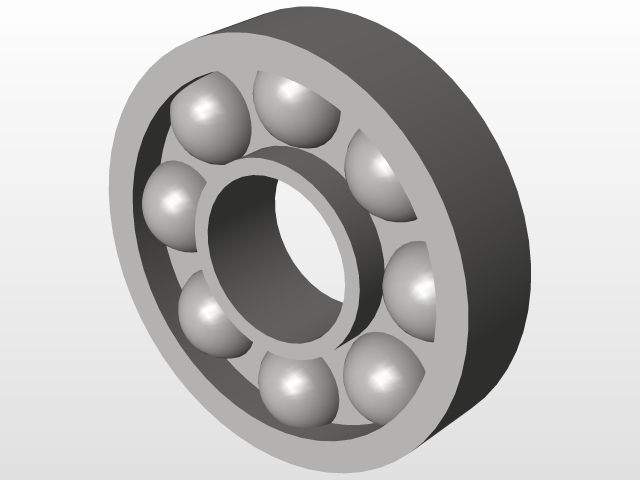

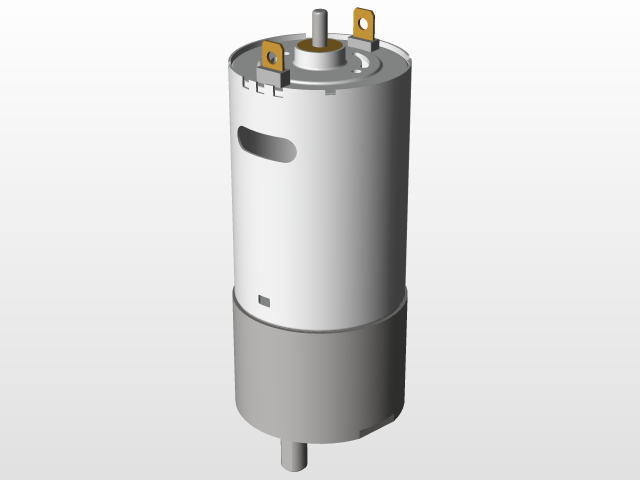

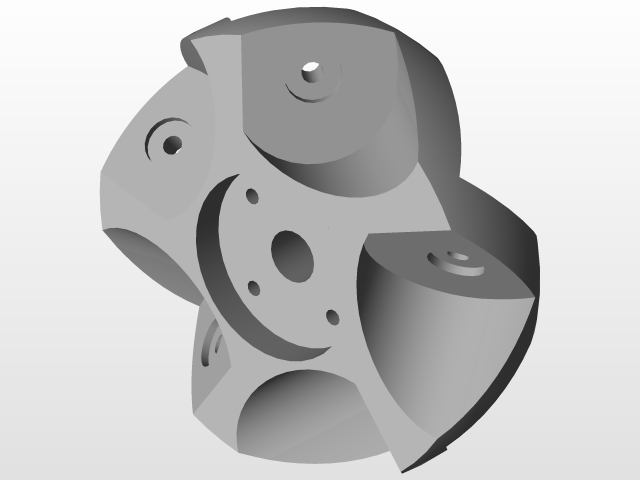

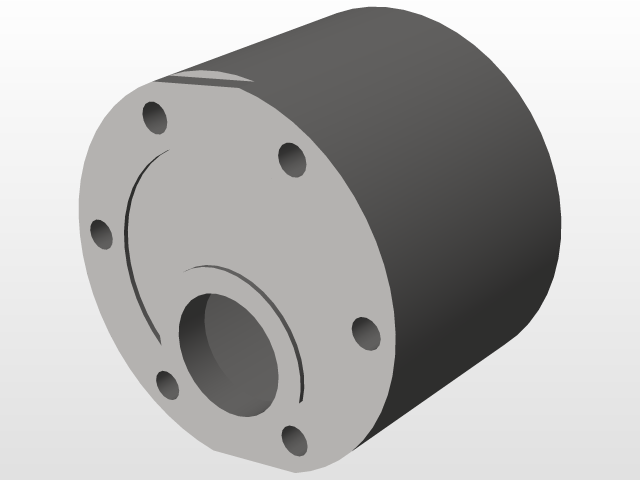

设计过程中优先考虑轮体与驱动单元的集成度，将直流减速电机与轮体直连，省去额外的传动转接结构，减少传动间隙带来的控制误差，电机输出轴与轮体轮毂采用平键配合传递扭矩，同时在轮体与电机安装法兰之间预留轴承位，抵消轮体受径向载荷时对电机输出轴的弯矩影响，避免电机轴长期受偏载出现变形、断轴问题。轮体上的单个辊子采用独立销轴铰接固定，辊子外包高摩擦系数的耐磨材质，既保证辊子自身可绕销轴自由转动，又能在轮组行进时提供足够的抓地力，避免全向移动过程中出现打滑丢步的问题。

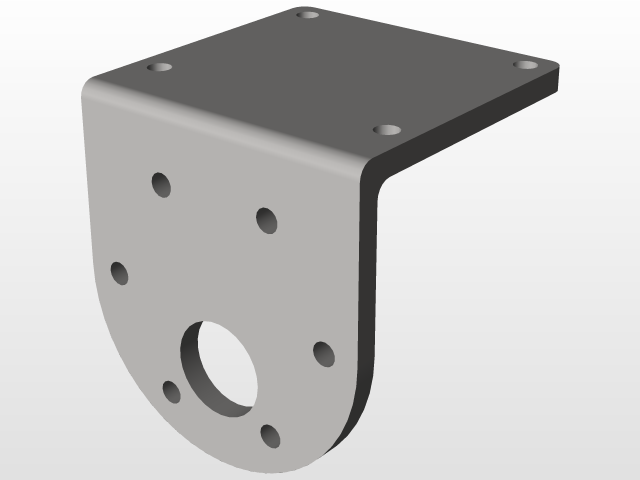

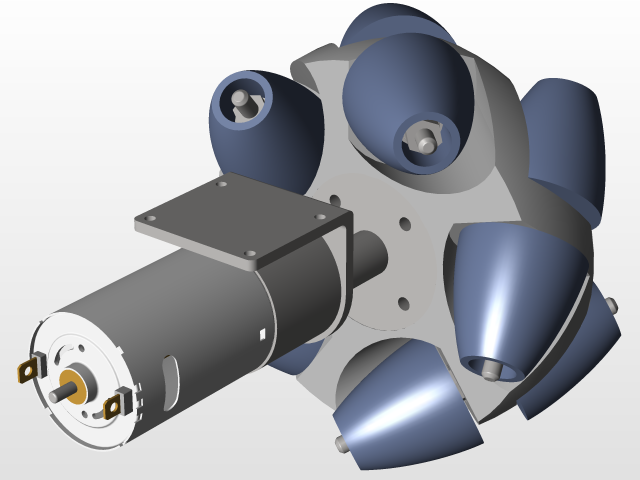

从安装边界来看，轮组的安装基准为减速电机侧的方形法兰面，法兰上预留的安装孔位可直接与移动底盘的型材安装面锁附，无需额外设计转接支架；轮体转动时的最大外轮廓直径、辊子突出轮架的径向尺寸都做了边界校核，安装时只需保证底盘底面与地面的预留间隙满足轮体跳动公差要求，即可避免轮体转动时与底盘结构发生干涉。轮组的轴向尺寸经过压缩设计，在保证减速电机输出扭矩满足额定负载要求的前提下，尽可能缩短轮体端面到电机安装面的距离，适配窄幅底盘的安装需求，同时辊子的排布角度经过反复验证，保证四个同规格轮组组合使用时，各个方向的分力可精准匹配运动控制算法的解算逻辑，避免出现运动卡滞、方向偏移的问题。

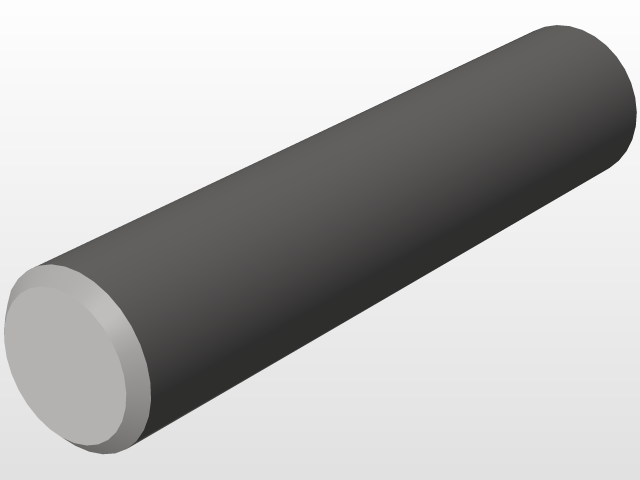

结构设计时还考虑了后期维护的便捷性，单个辊子的固定销轴采用可拆卸结构，当某一辊子出现过度磨损时，无需拆解整个轮组即可单独更换辊子，降低后期运维成本；电机尾部预留的编码器安装位可适配闭环控制需求，满足高精度定位移动场景的使用要求，轮体轮毂做了轻量化处理，在保证结构强度的前提下降低轮组自身转动惯量，提升移动启停的响应速度。
