汽车防御性保险杠DFC-1U结构设计

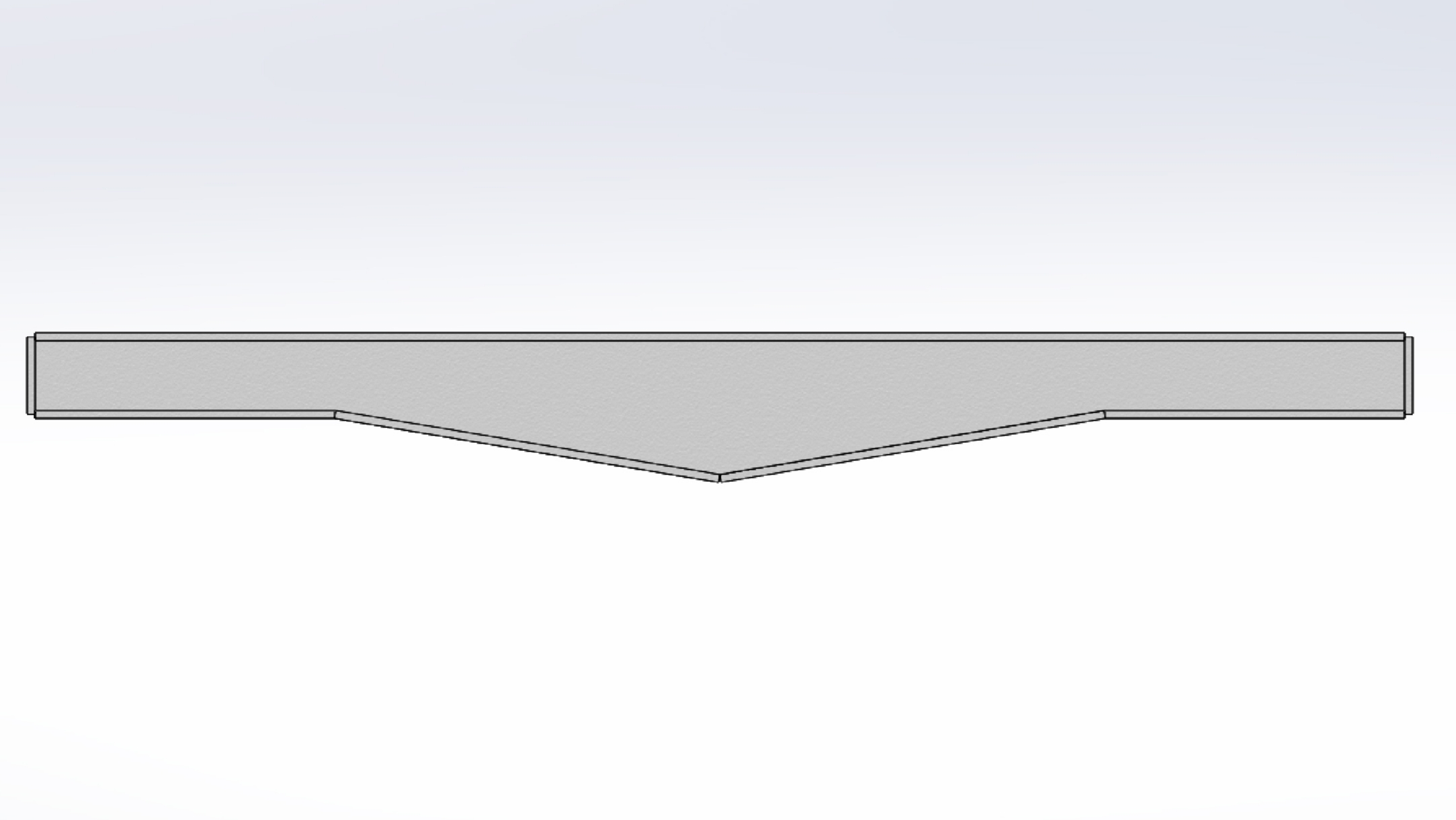

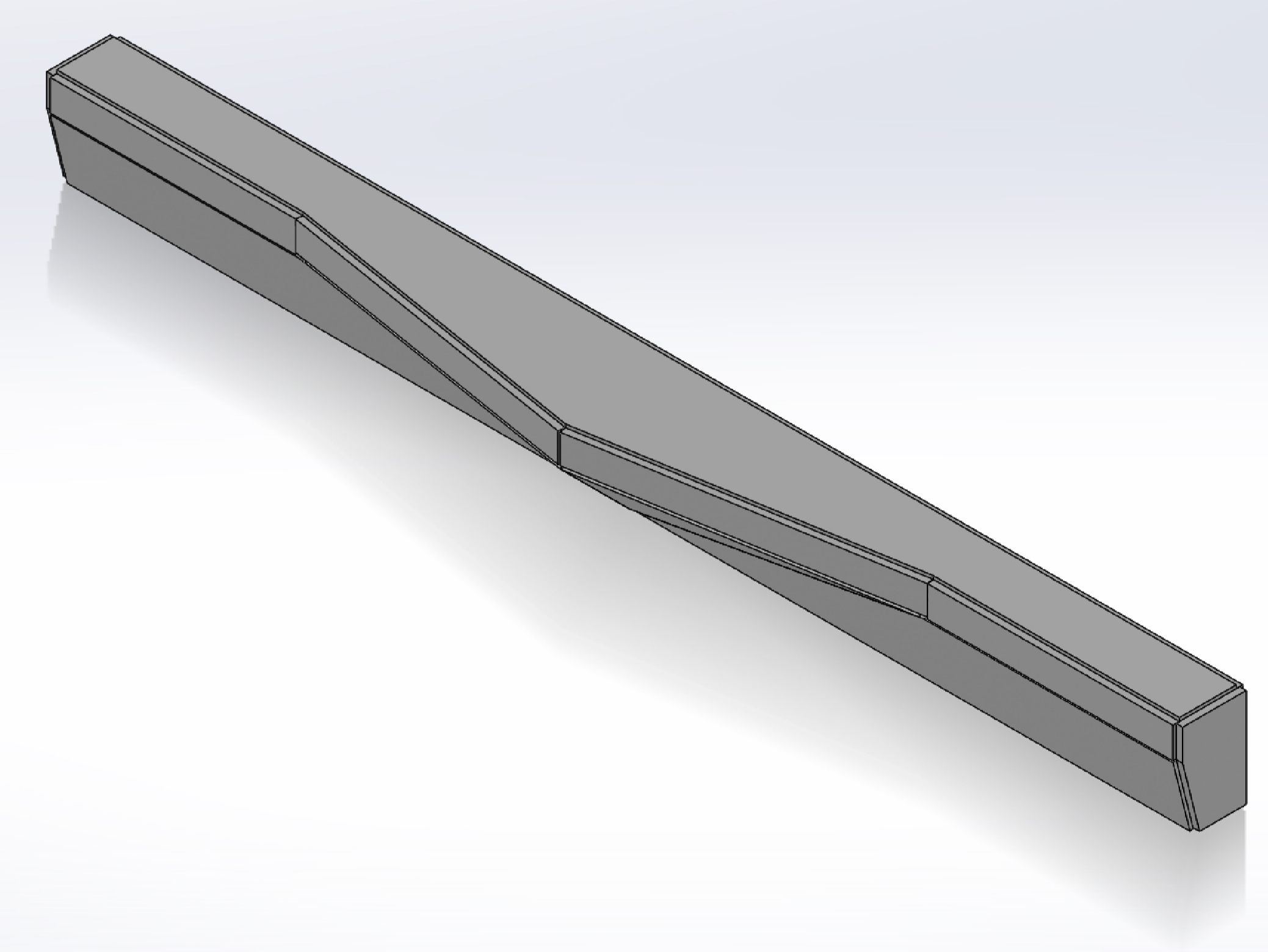

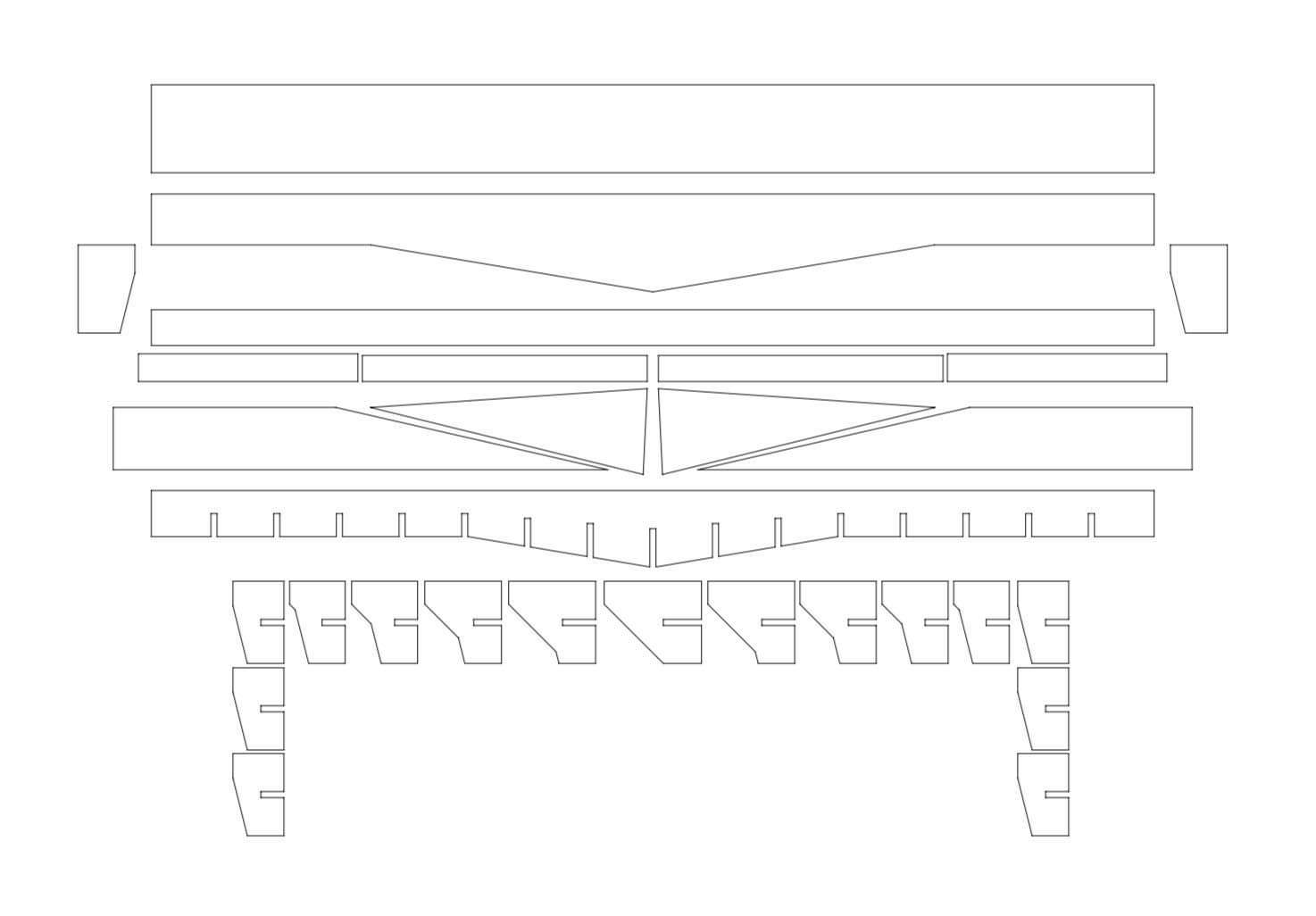

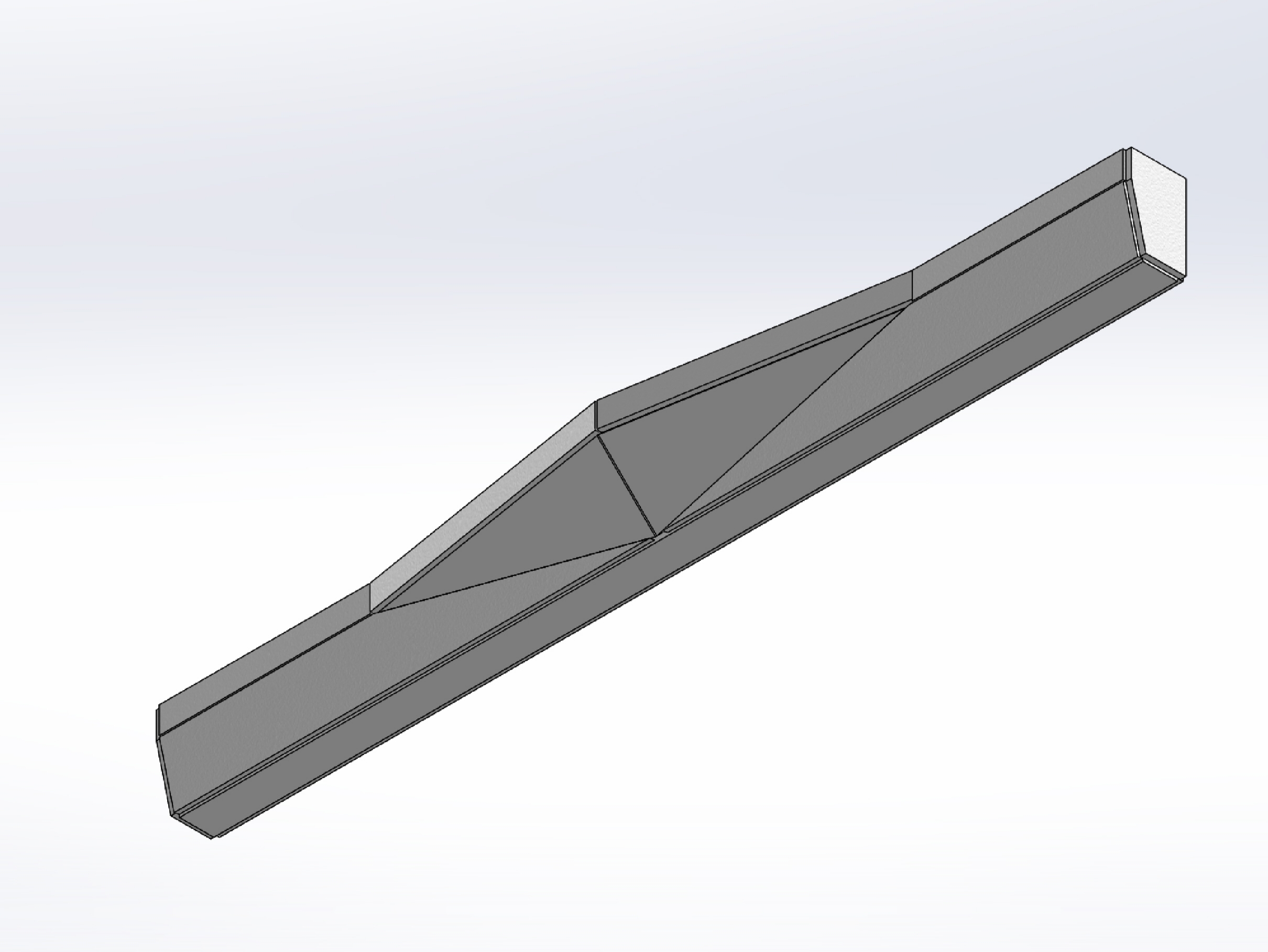

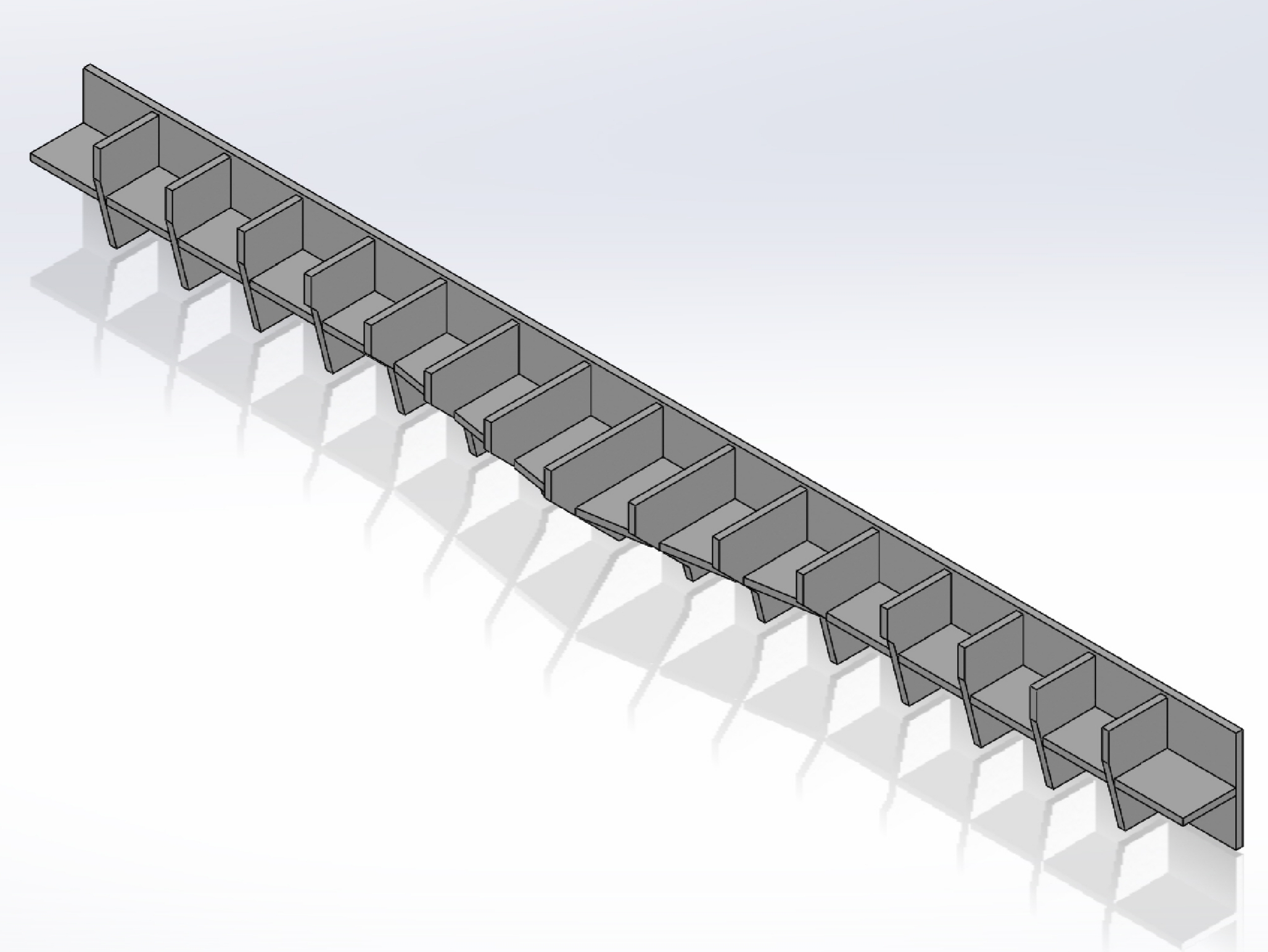

在越野改装、特种作业车辆的防护升级场景中，这类长条形防御性保险杠是兼顾防护性能与车身适配性的核心构件，不同于家用车原厂保险杠侧重低速缓冲与行人保护的设计取向，该款防护杠的核心定位是应对非铺装路面行驶、复杂作业环境下的正面撞击防护，避免飞石、低矮障碍物直接冲击车身前部结构，同时也可作为前部辅助装置的安装承载基体。从结构设计逻辑来看，该防护杠采用变截面长条式构型，主体截面为规整的矩形封闭腔体，沿长度方向做渐变收窄处理，顶部3英寸的安装基准面总延伸长度超过36英寸，向两端逐步过渡到平直贴合面，这种变截面设计一方面可以匹配不同车型前部的安装点位跨度，保证中部防护区域的结构强度，另一方面两端收窄的结构可以规避与车辆翼子板、前灯组的安装干涉，不需要对原车前部覆盖件做大规模切割修改，适配更多量产车型的改装需求。封闭腔体的结构设计在同等重量下能获得更高的抗弯扭强度，相比开放式型材结构，在受到正面斜向撞击时不容易出现焊缝撕裂、结构弯折的问题，腔体内部可根据实际防护需求增设加强筋，对应绞盘安装、辅助灯架固定的点位做局部加厚处理，满足不同用户的改装承载需求。安装边界层面，该防护杠的平直贴合面完全对应原车前部纵梁的安装孔位，不需要额外制作转接支架，安装时仅需将贴合面与纵梁安装面贴合，通过标准紧固件即可完成固定，整体安装后突出车身前部的距离控制在合理范围，不会过度影响车辆的接近角，兼顾越野通行能力与防护效果。实际使用过程中，该防护杠除了承担正面撞击防护的基础功能外，平直的顶面还可作为临时承载平台，在户外作业、越野脱困时放置简易工具、固定脱困板等附件，两端的收窄结构也不会影响车辆前轮的最大转向角度，避免转向过程中轮胎与杠体发生摩擦干涉。从建模细节来看，该模型完整还原了防护杠的变截面过渡特征、腔体壁厚以及安装贴合面的平面度要求，所有棱边均做了小半径倒角处理，既避免应力集中问题，也能减少安装使用过程中的尖锐边角磕碰风险，结构细节完全符合实际加工生产的工艺要求，可直接作为改装件开模、定制加工的结构参考，也可用于整车改装方案的装配干涉校验，帮助设计人员提前确认安装点位匹配度，减少实际改装过程中的配切、调整工作量。
