赛车座椅锚固支架组件三维设计

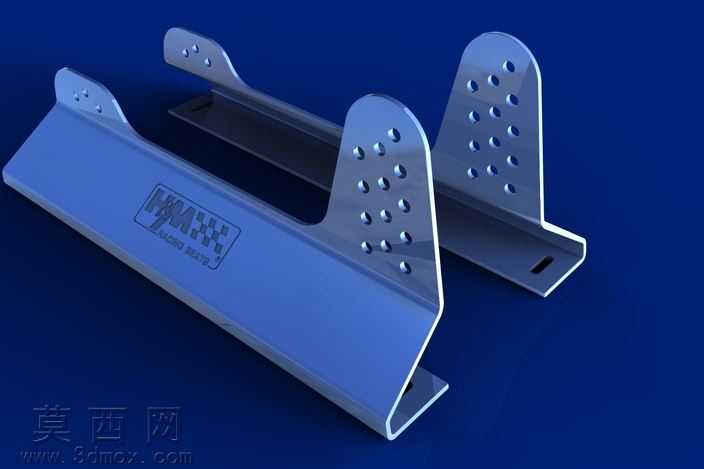

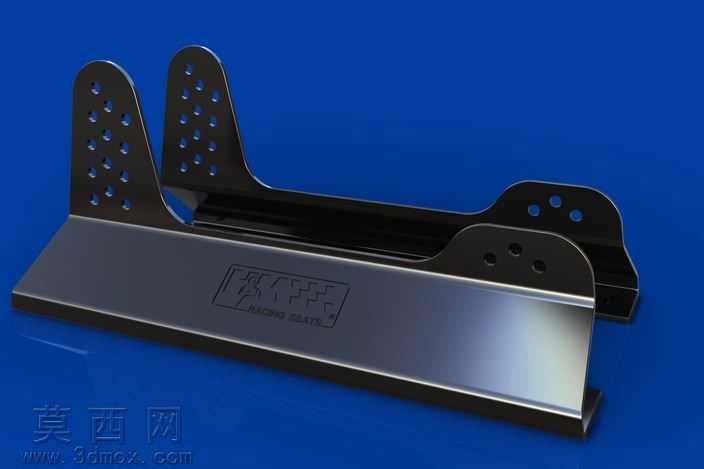

本作品为赛车座椅锚固工具包的三维建模设计，整体采用钣金类构件的建模逻辑完成全参数化搭建，在主流三维建模软件中首先完成基准平面的定位，以赛车座舱内的座椅安装点位为坐标基准，先绘制主承力横梁的截面草图，通过薄壁拉伸特征生成C型截面的主横梁基体，横梁表面的品牌标识采用包覆特征完成凹陷效果制作，还原真实构件的表面标识细节。两侧的锚固立板采用独立草图绘制，根据座椅安装的调节需求，在立板上阵列排布多组圆形安装孔，孔位间距严格遵循赛车座椅安装的通用尺寸规范，保证不同规格的赛车座椅都能通过对应孔位完成固定调节，立板与主横梁的连接部位添加折弯工艺特征，还原钣金折弯的圆角过渡结构，避免建模出现尖锐直角不符合实际加工工艺的问题。建模过程中对所有安装孔添加同轴心、重合等装配配合关系，整套组件装配完成后进行干涉检查，确保各构件之间无配合冲突，可直接用于后续的工程图导出或加工模拟。材质渲染阶段，主构件赋予蓝色阳极氧化铝材质，调整材质的金属度、粗糙度参数，模拟铝合金阳极氧化后的细腻哑光金属质感，安装孔边缘添加轻微的倒角高光效果，还原机加工孔位的边缘细节，背景采用深蓝色渐变背景搭配柔和的侧方打光，通过环境光遮蔽效果强化构件的结构立体感，清晰展现各部分的结构层次。设计思路上围绕赛车改装场景的实用需求，整套构件分为左右对称的锚固立板与主承力横梁，搭配对应的安装辅件，既保证足够的结构强度承受赛事中的冲击力，又通过多档位孔位设计实现座椅前后位置、安装角度的灵活调节，适配不同身形车手的坐姿调整需求，构件的折弯结构、板材厚度都参考赛事改装部件的通用标准，在保证结构刚性的前提下尽可能控制构件重量，符合赛车轻量化的设计原则，模型的所有特征保留完整参数，可根据不同车型的座舱尺寸快速调整横梁长度、立板高度等参数，适配不同车型的改装需求。
