Fluimac Phoenix P160气动双隔膜泵结构

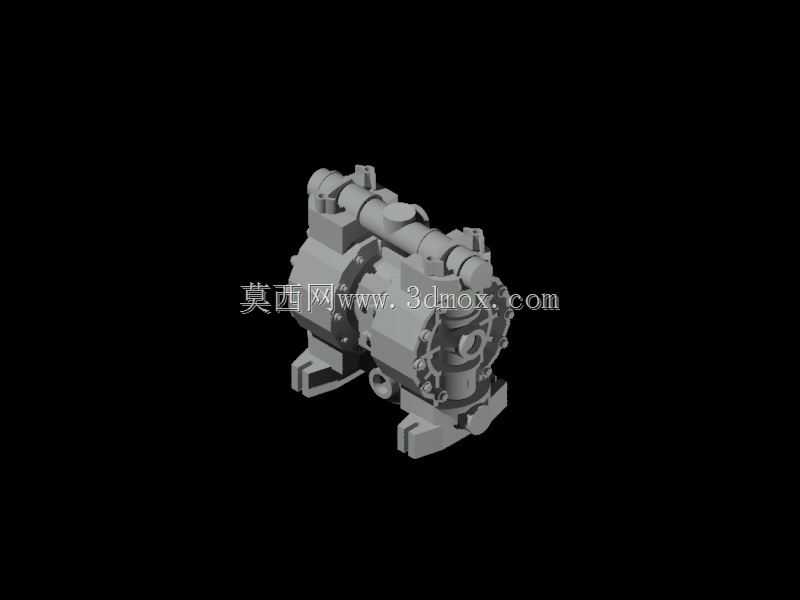

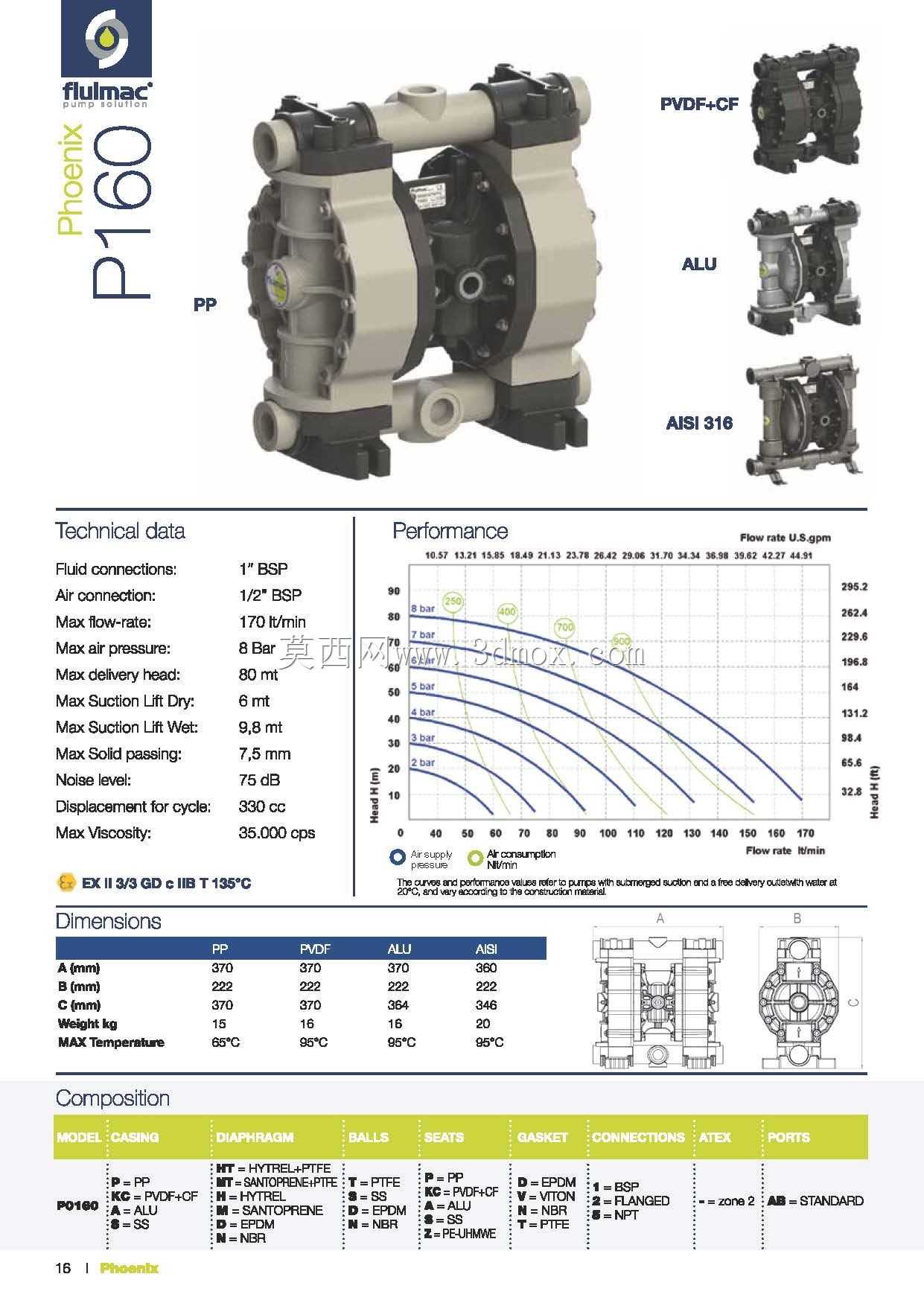

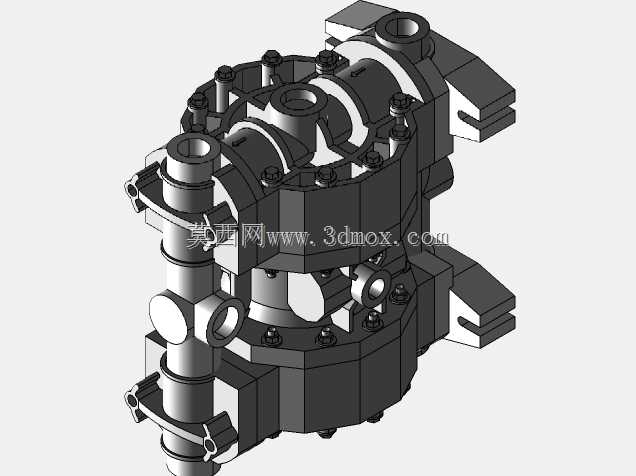

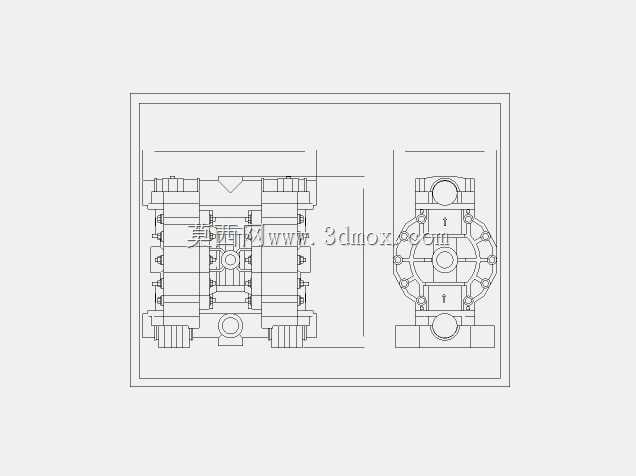

在精细化工、涂装作业、污水处理药剂投加这类对流体输送有特殊要求的场景里，气动双隔膜泵一直是选型清单里的常客，这款1英寸规格的聚丙烯泵体设备，针对腐蚀性介质输送场景做了针对性的结构适配。从实际使用场景来看，这类泵不需要电力驱动，靠压缩空气作为动力源，在易燃易爆的化工车间、存在挥发性溶剂的涂装生产线里，能从根源上规避电气火花带来的安全风险，同时它的自吸能力较强，不需要提前灌泵就能抽取低位槽罐内的介质，对于输送含少量颗粒的浆料、黏度偏高的流体也有不错的适应性，不会像离心泵那样容易出现叶轮卡滞、密封磨损过快的问题。从结构设计思路来看，这款泵采用聚丙烯作为泵体主体材质，本身具备优秀的耐酸碱腐蚀性能，搭配三元乙丙橡胶密封件，能够适配多数弱酸碱、常规化工溶剂的输送需求，1英寸FNPT的接口规格，匹配行业内常规的流体管路安装标准，不需要额外做非标转接件就能快速接入现有管路系统。设备的流量参数对应45GPM的输送能力，能够满足中小型生产线的流体循环、物料转输、药剂投加的流量需求，气阀部分的结构做了优化，运行时的换向冲击更小，能降低长时间运行的结构疲劳损耗。从安装边界来看，这款泵采用脚座式安装结构，底部的支撑脚预留了安装固定孔位，安装时不需要搭建复杂的支撑机架，只需要在安装平面预留对应尺寸的固定点位，同时兼顾进出口管路的操作空间即可，整体外形结构紧凑，在空间局促的车间边角、设备夹层里也能完成布置。建模过程中还原了泵体的分体式装配结构，包括两侧的隔膜腔、中间的气阀换向组件、顶部的气路接口、两侧的流体进出口以及底部的支撑脚结构，各个部件的装配间隙、连接位置都按照实物的装配关系做了还原，能够直接用于设备布局规划、管路干涉检查、教学演示等场景，结构设计人员在做生产线流体系统布局时，可以直接调用该模型核对安装空间，提前规避管路与周边设备的干涉问题，也能直观给现场安装人员展示设备的装配结构，降低现场安装的沟通成本。
