压滤机自动轨道移位器总成结构设计

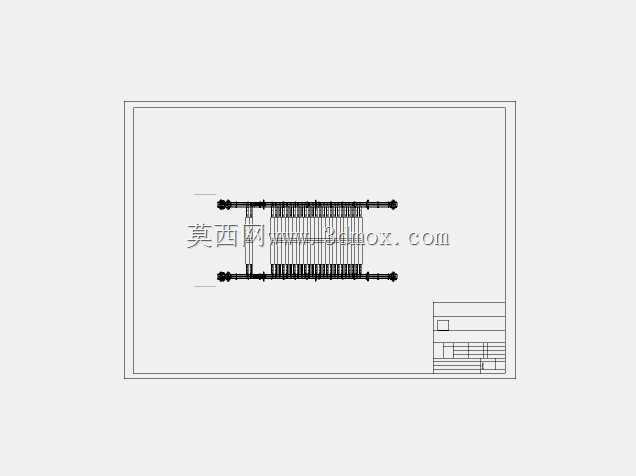

在固液分离工段的压滤作业场景里，滤板组的逐块移位拉板是决定单机处理效率的核心环节，这套轨道移位器总成正是为解决人工拉板劳动强度大、对位精度差、作业效率低的痛点开发，适配厢式、板框式等主流压滤机型的自动拉板工序需求，可在压滤机完成压榨、卸渣流程后，带动拉板机构沿预设轨道逐次推移滤板，完成卸渣动作的自动循环，无需人工近距离接触滤板组，规避滤饼坠落、喷溅带来的作业风险。从结构设计逻辑来看，整套总成采用双侧对称轨道承载布局，两根平行导轨沿压滤机主梁方向通长布置，作为移位机构的行走基准，导轨安装面与压滤机主梁上平面的平行度公差控制在0.2mm/m范围内，避免行走过程中出现卡滞、偏磨问题。行走轮组内嵌密封轴承，可承受拉板过程中产生的径向与轴向复合载荷，同时适配压滤车间潮湿、含腐蚀性滤液滴溅的工况，轴承端盖加装防尘密封圈，减少煤泥、化工颗粒等杂质侵入轴承滚道，延长维护周期。移位动力通过链条传动传递，链轮与行走驱动轴采用键连接固定，张紧机构布置在轨道端部，可通过调节螺栓调整链条张紧度，补偿长期运行后的链条磨损伸长量，避免跳齿、传动打滑问题。轨道上间隔设置的挡块作为移位行程的硬限位，与移位器上的触发撞块配合，可精准控制单块滤板的移位距离，保证每块滤板拉开的间距一致，让滤饼依靠自重顺利脱落，不会出现滤板拉开间距不足导致滤饼卡滞的情况。挡块的安装位置可根据不同厚度的滤板规格灵活调整，无需改动轨道主体结构，适配不同处理量、不同滤板尺寸的压滤机改造与新机配套需求。平台室作为移位器上的安装载体，预留了拉板机械手、信号检测元件的安装接口，可直接配套自动拉板钩、位置传感器等部件，安装时只需将轨道总成通过连接支座固定在压滤机两侧主梁上，核对轨道跨距与压滤机滤板组的中心同轴度即可完成装配，无需对压滤机主体进行大规模切割改动，适配老款压滤机的自动化升级改造场景。整套移位器的行走行程覆盖压滤机全部滤板的排布长度，端部设置的缓冲块可吸收移位器行至两端极限位置时的冲击载荷，避免硬碰撞导致的结构变形，传动部件的润滑点均预留外置注油嘴，日常维护时无需拆解主体结构即可完成润滑保养，降低运维工作量。
