多级立式泵及配套管路阀件安装结构设计

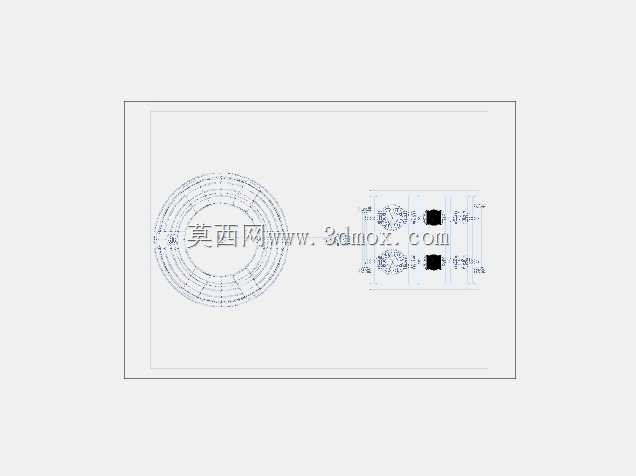

在民用建筑供水、工业循环水系统、中小型水处理场站的管路布设场景中，多级立式泵的安装精度直接决定整个流体输送系统的运行稳定性与后期维护成本，这套安装结构的三维设计完全围绕现场实际安装的边界条件展开，没有脱离工程实际做理想化建模。从功能匹配角度看，整套结构除核心的多级立式泵主体外，同步整合了球阀、止回阀、自动旋转执行机构、浮子开关、滤网等配套组件，各部件的连接位置完全符合管路流体走向的逻辑：泵入口端设置滤网，可拦截流体中携带的硬质颗粒杂质，避免叶轮被卡涩磨损；泵出口端依次设置止回阀与控制球阀，止回阀用于防止停泵瞬间管路内的高压流体倒流冲击泵腔叶轮，球阀则用于管路通断的手动控制，搭配的自动旋转执行机构可接入系统自控回路，实现远端阀门开度调节，无需人工现场操作；浮子开关设置在泵体附近的管路旁通位置，可实时监测管路内的流体液位状态，给控制系统反馈启停信号，避免泵体空转干烧。

设计过程中优先考虑了现场安装的操作空间，所有法兰连接面的螺栓预留操作间隙都按照常规扳手的活动范围做了避让，不会出现螺栓拧装空间不足的问题；泵体的安装底座预留了与混凝土基础配做的地脚螺栓孔位，孔位的间距公差参考了通用立式泵的安装规范，可适配多数同参数规格的泵体安装需求。外形尺寸方面，整套安装结构的横向跨度控制在常规管路支吊架的承载间距范围内，纵向高度适配常规设备层的净空要求，不会出现顶部管线碰梁、底部管线距地面过近无法做保温的问题。各阀件的安装方向都做了明确的结构标识，比如止回阀的流向箭头、球阀的开关位指示、执行机构的接线端朝向，都按照现场运维的操作习惯设置，避免后期安装时装反方向影响功能。

从结构设计逻辑来看，这套模型没有做冗余的结构设计，所有部件都是实际管路系统中必须配置的组件，各部件的连接尺寸都匹配通用管路的公称通径，可直接用于管路安装的施工交底，也可作为同类型泵组安装的设计参考模板，建模时各部件的装配约束完全按照实际安装顺序设置，可直接拆解做安装工序的模拟演示，帮助施工人员理清安装先后顺序，减少现场装错返工的概率。
