户外立杆式太阳能供电监控摄像装置

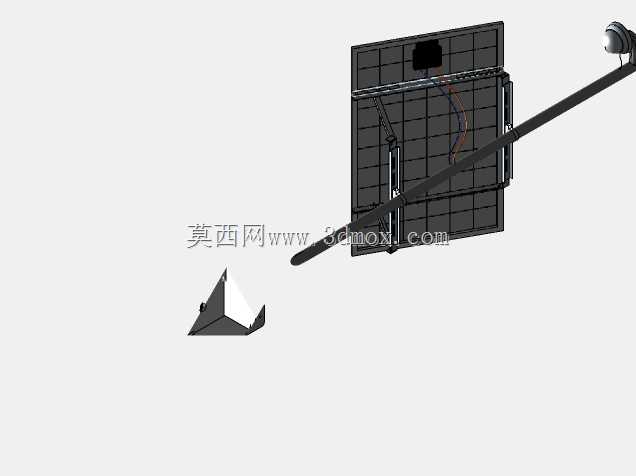

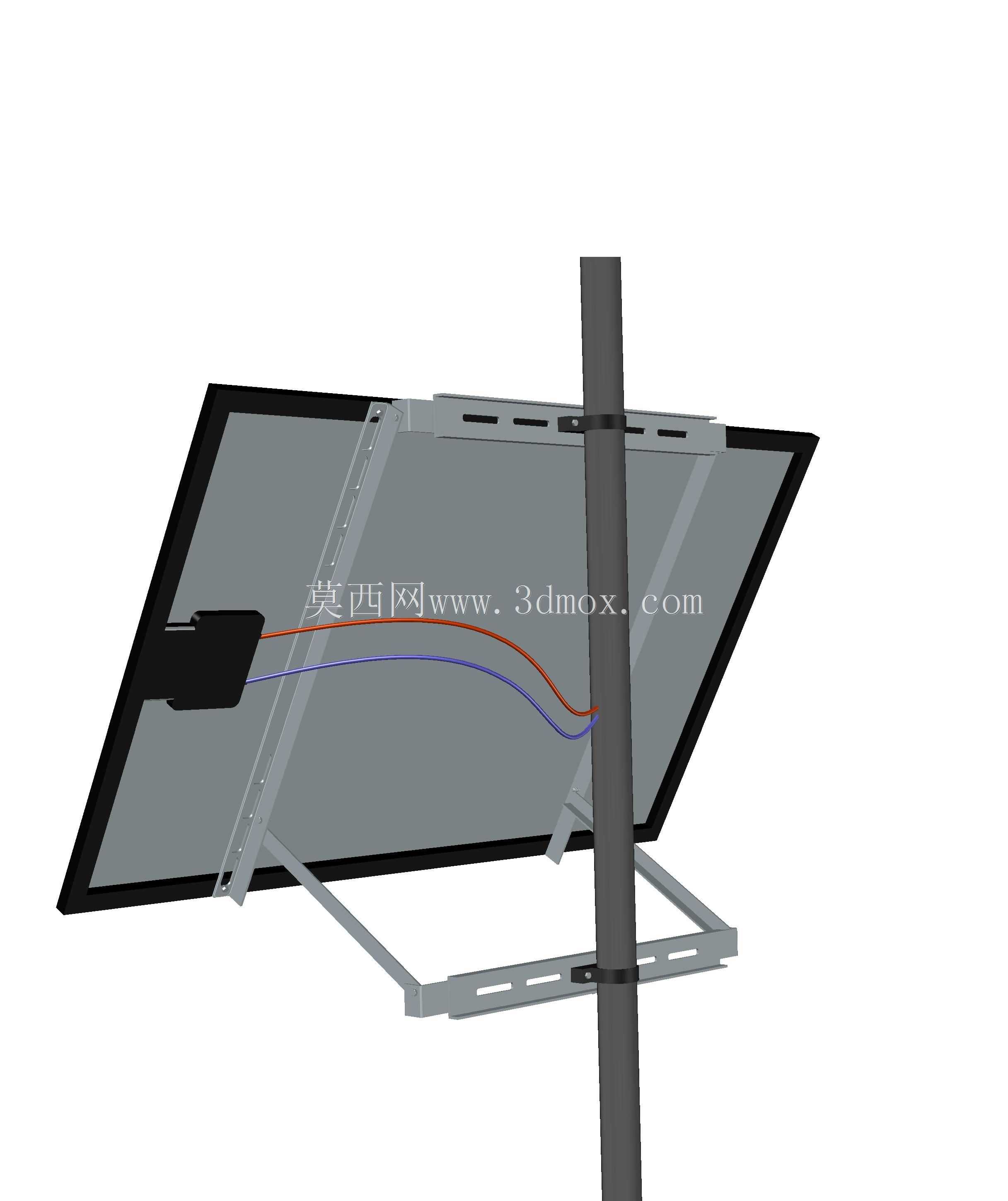

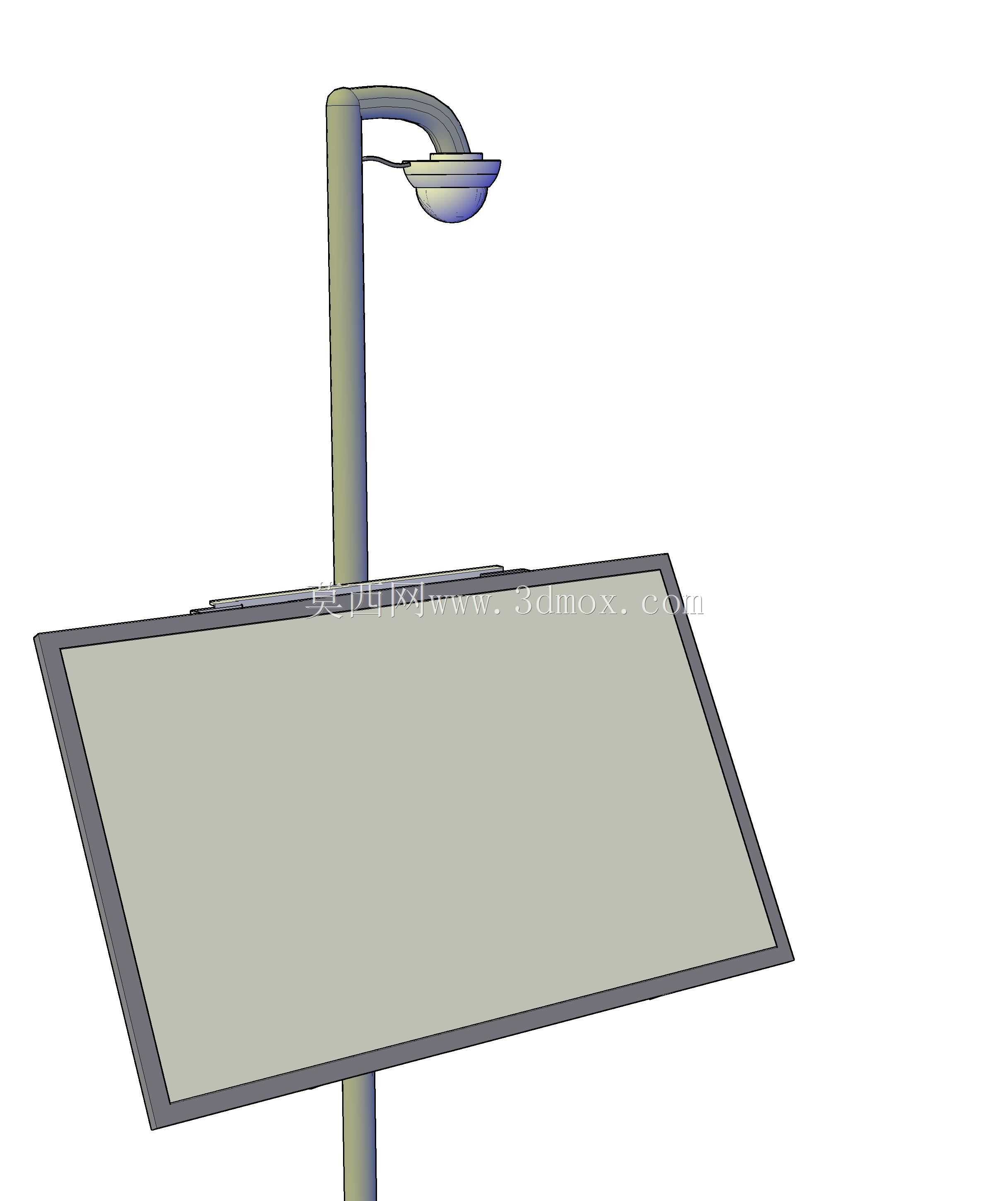

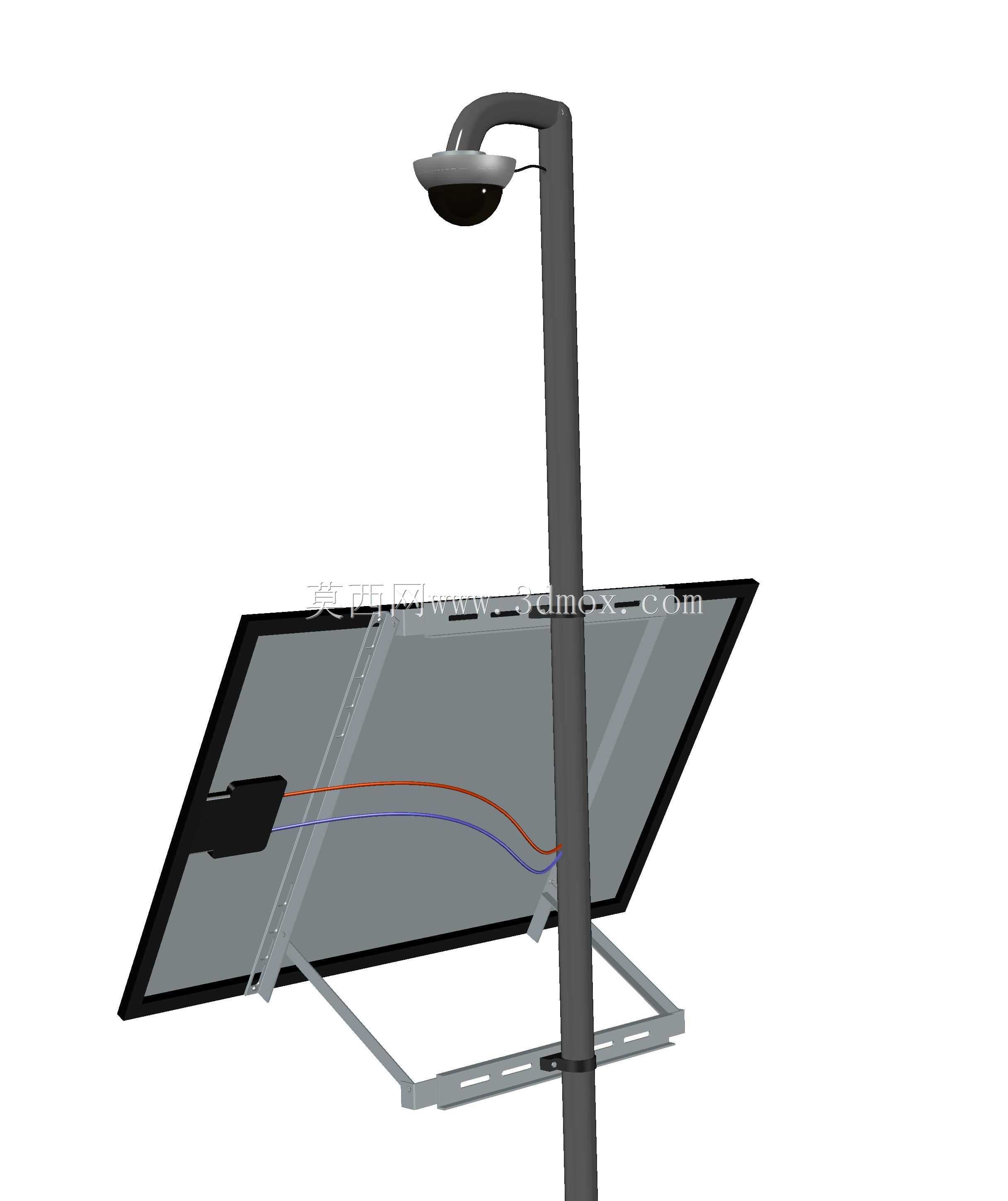

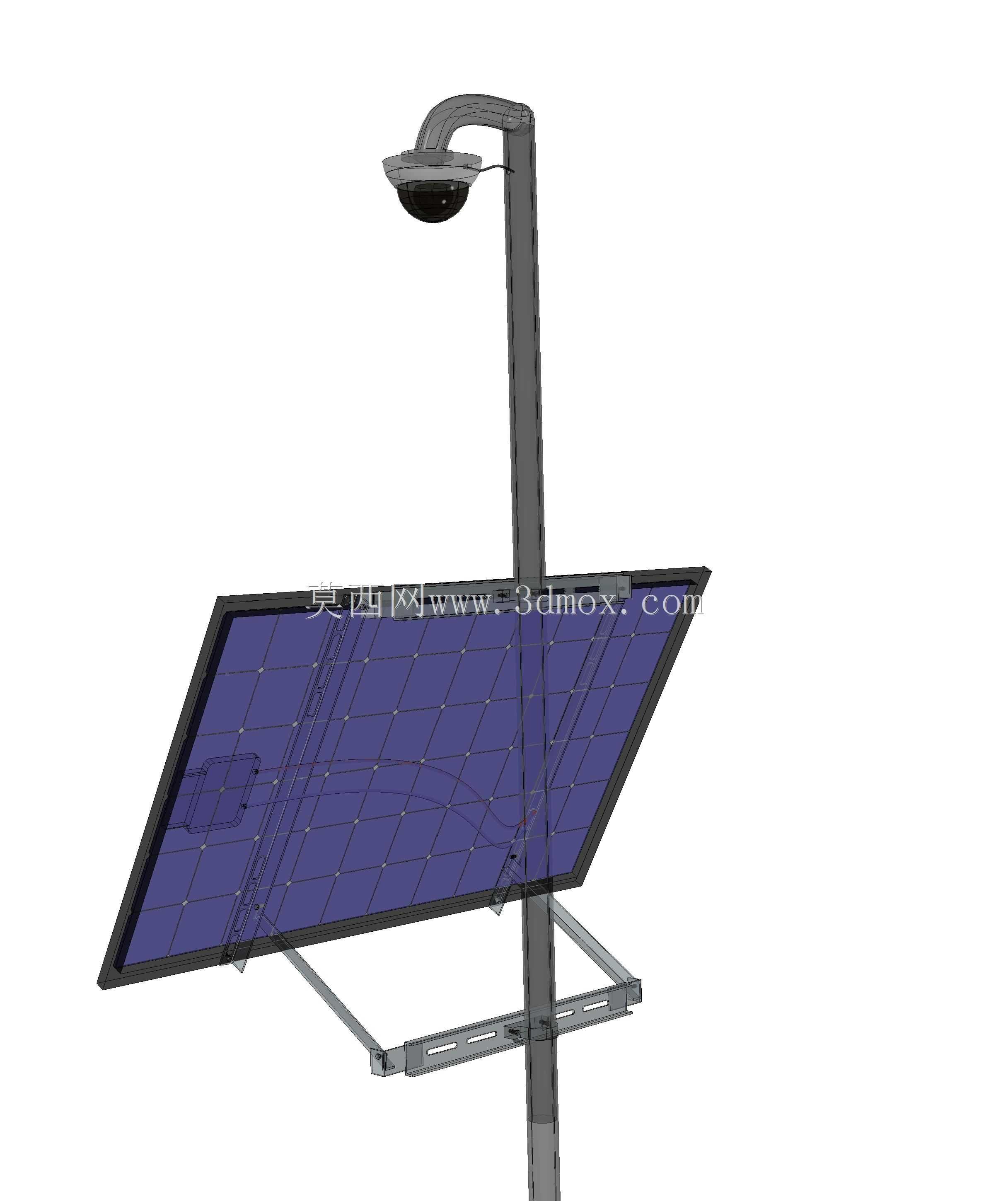

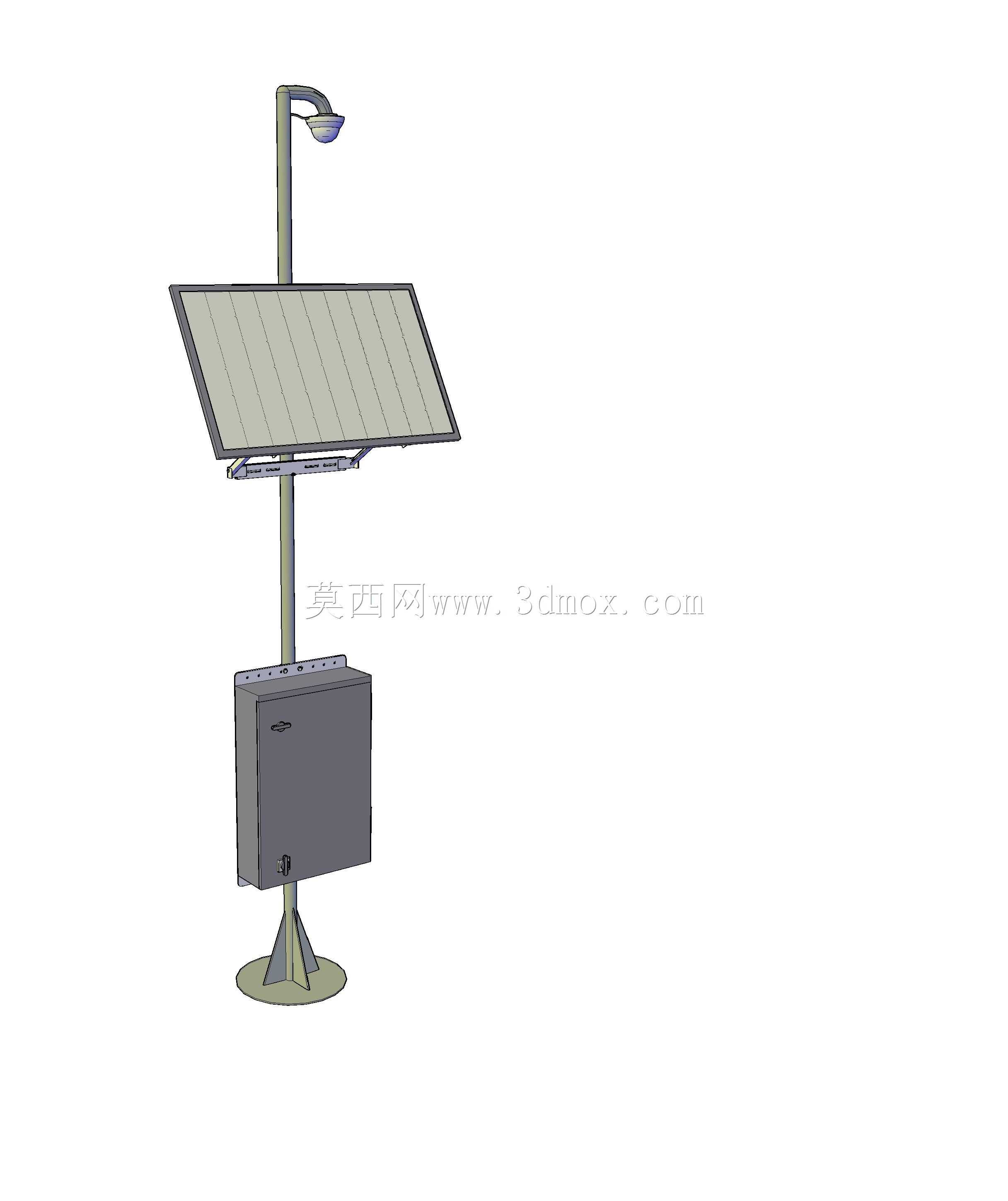

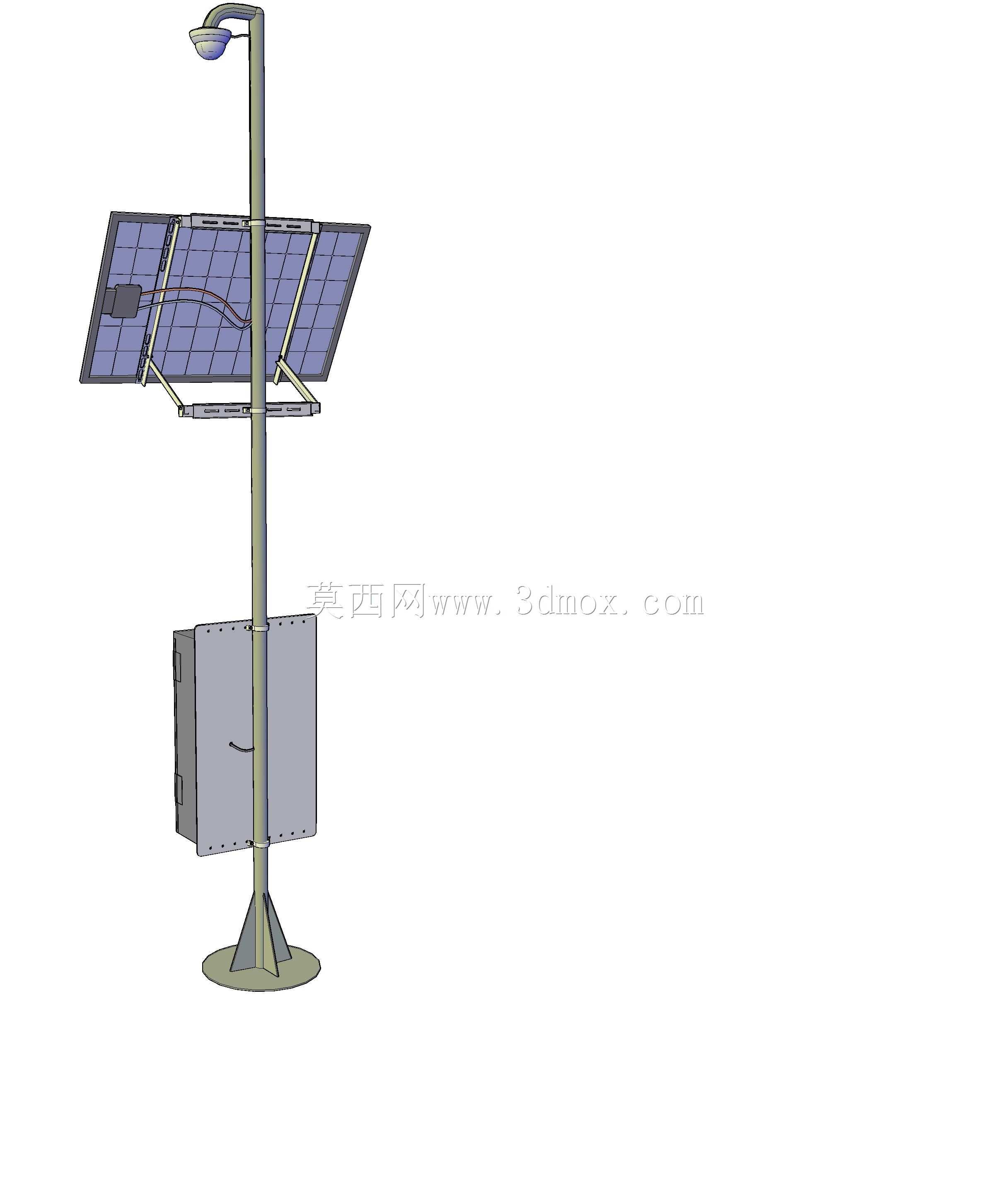

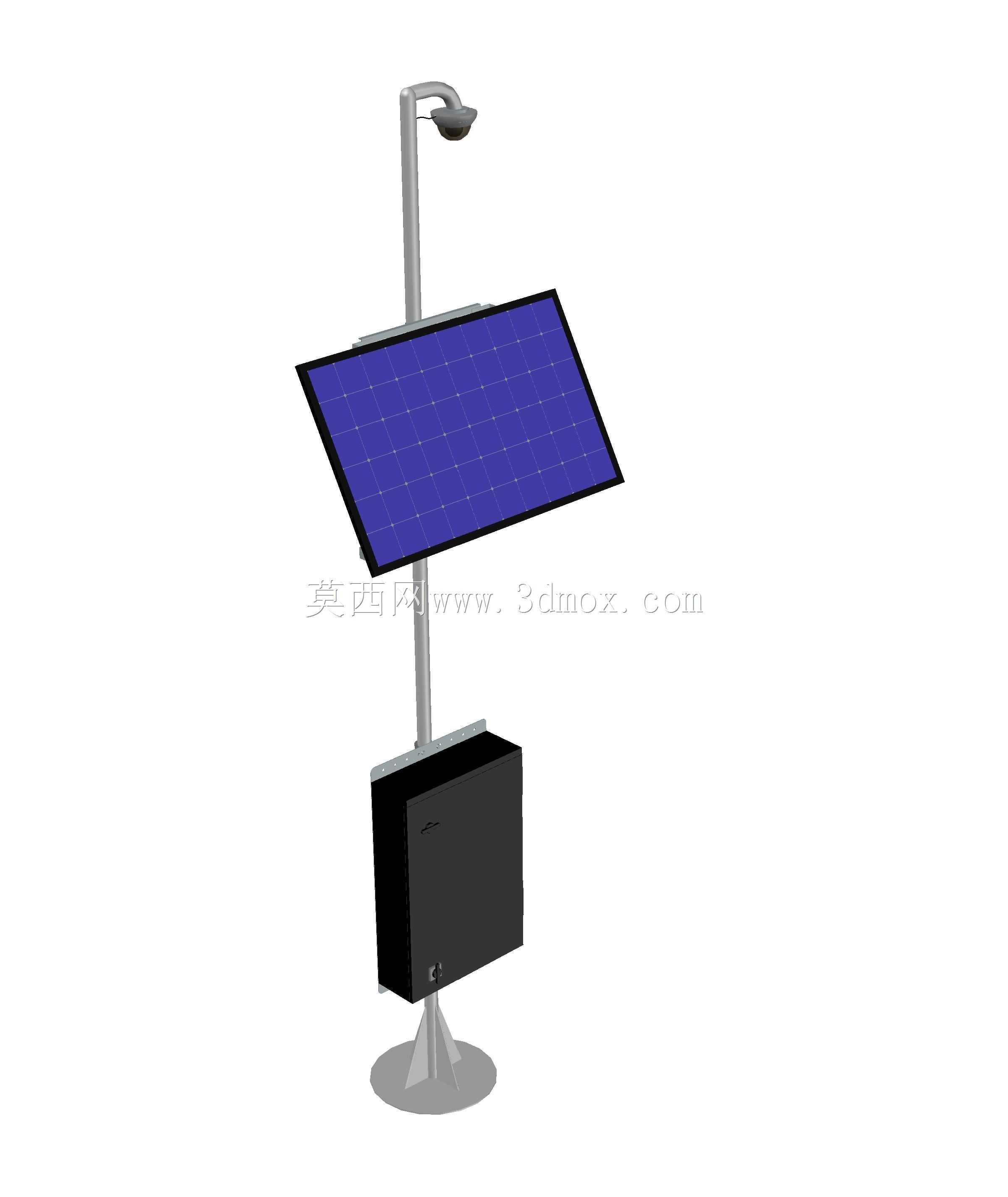

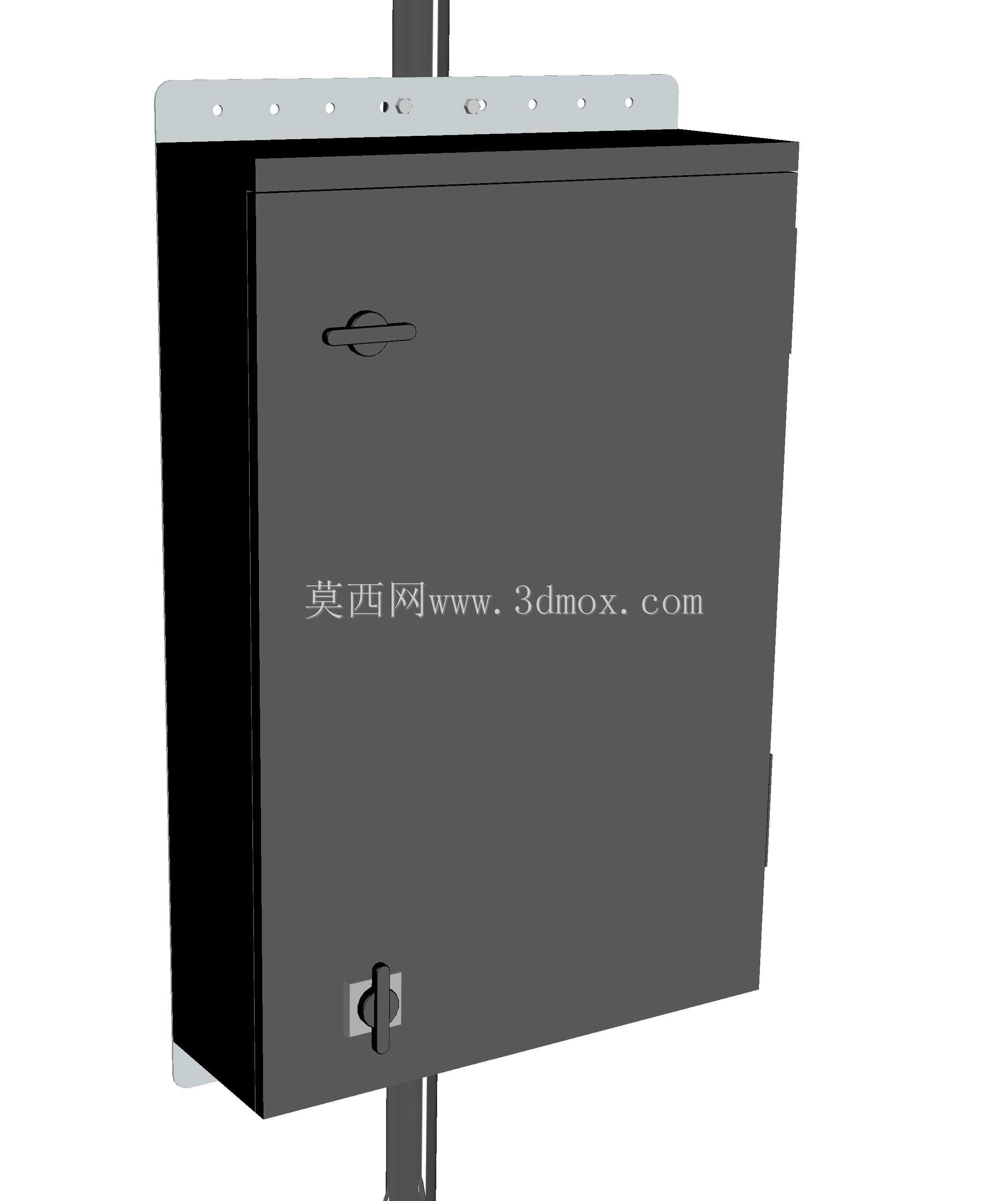

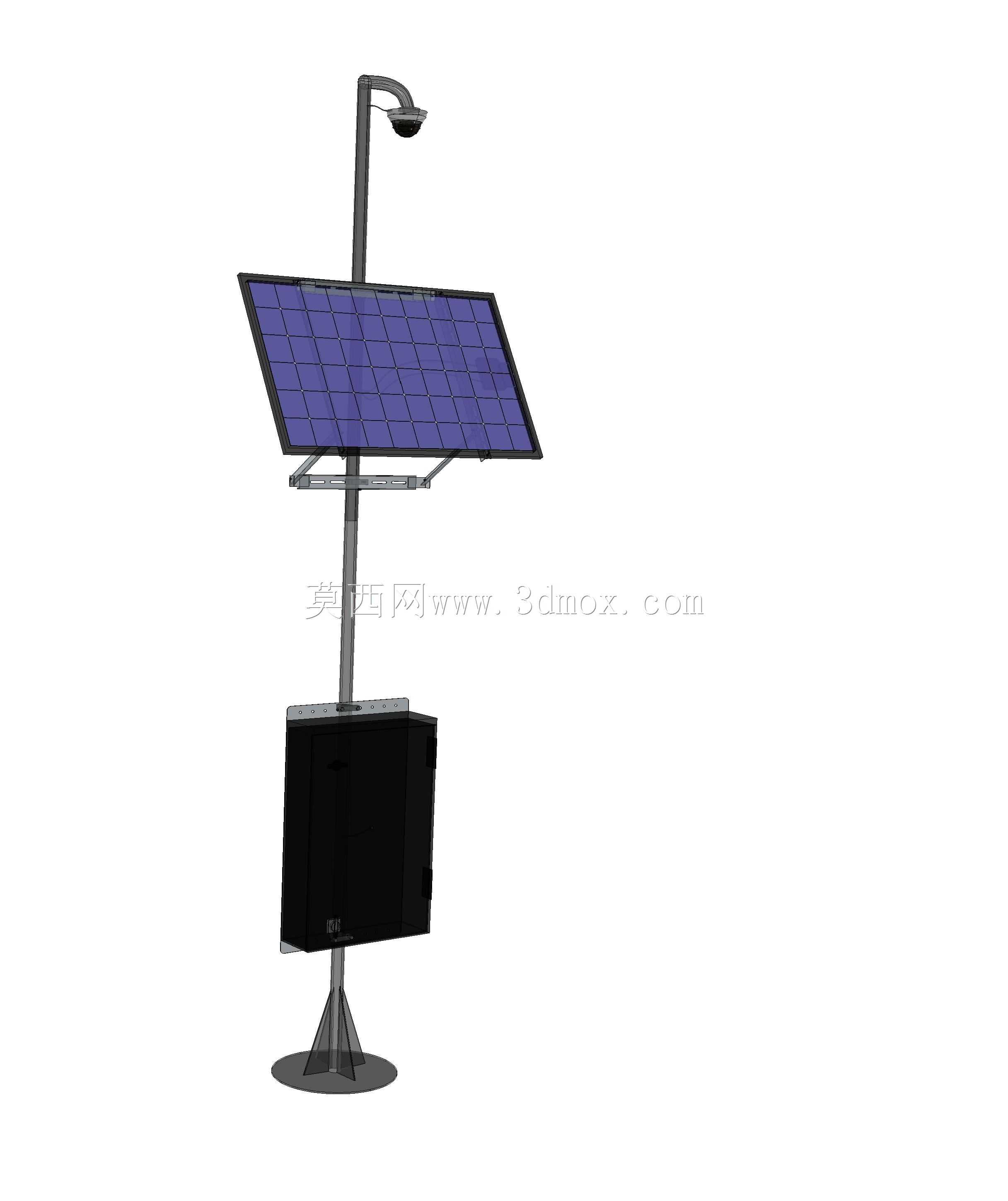

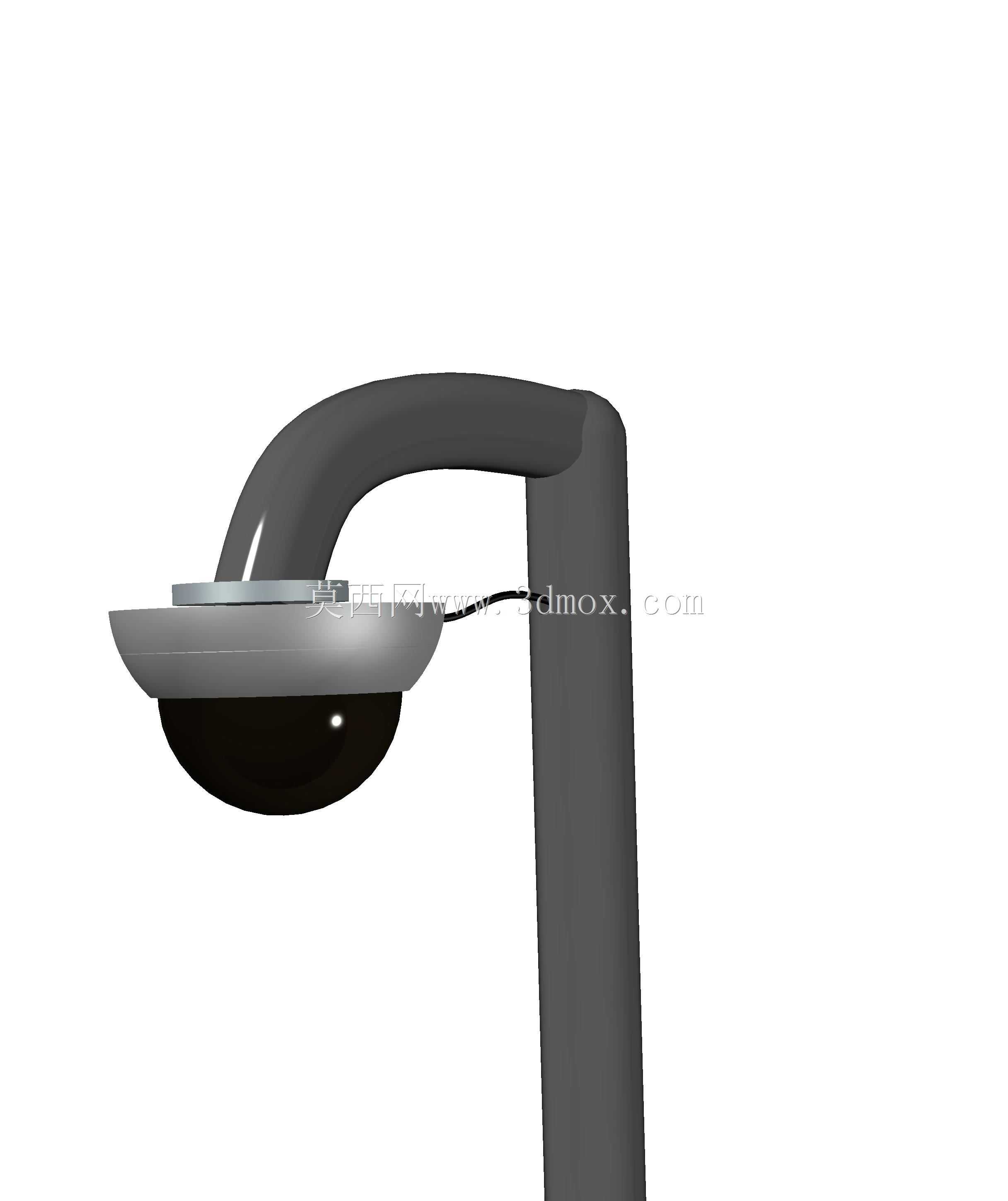

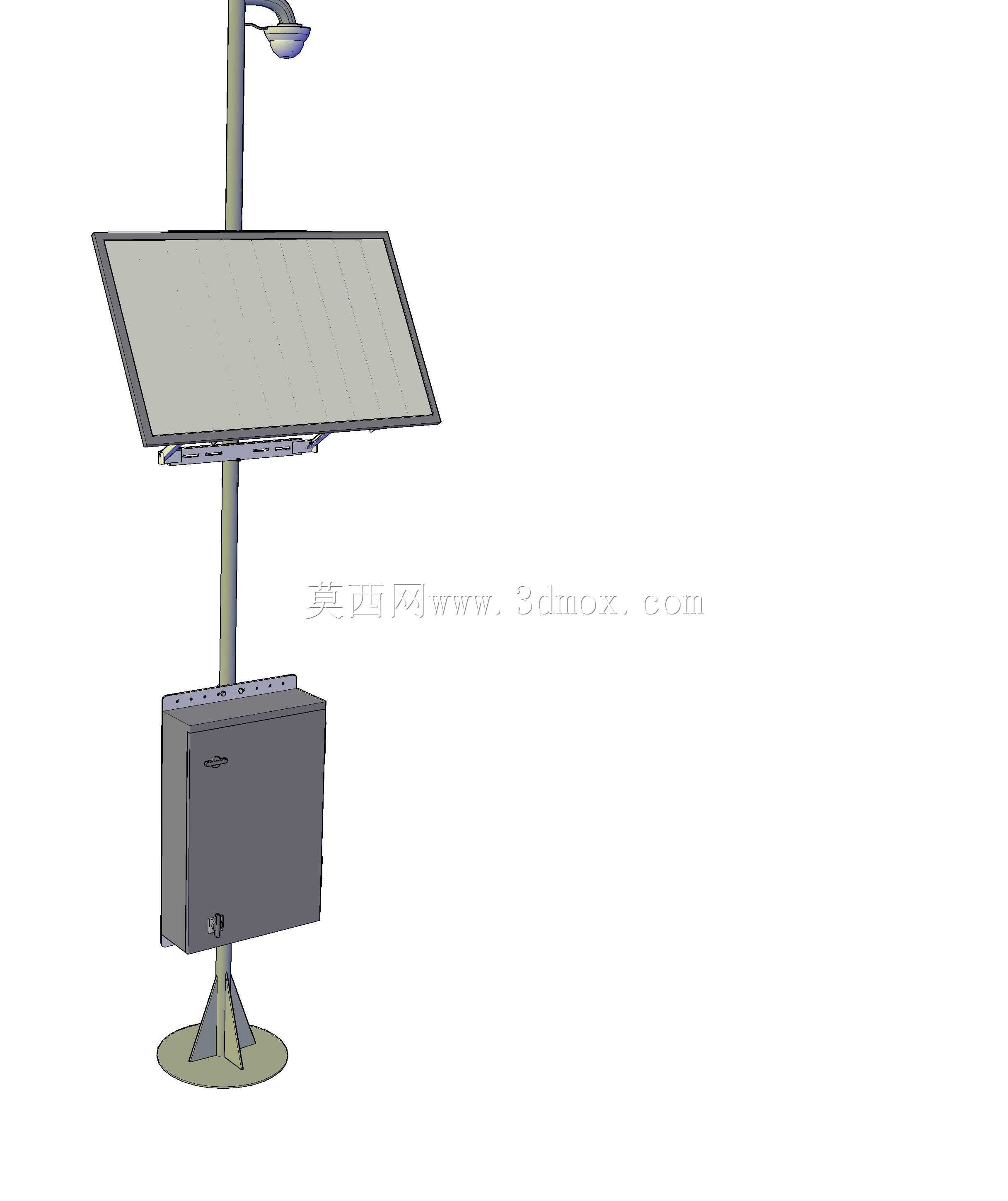

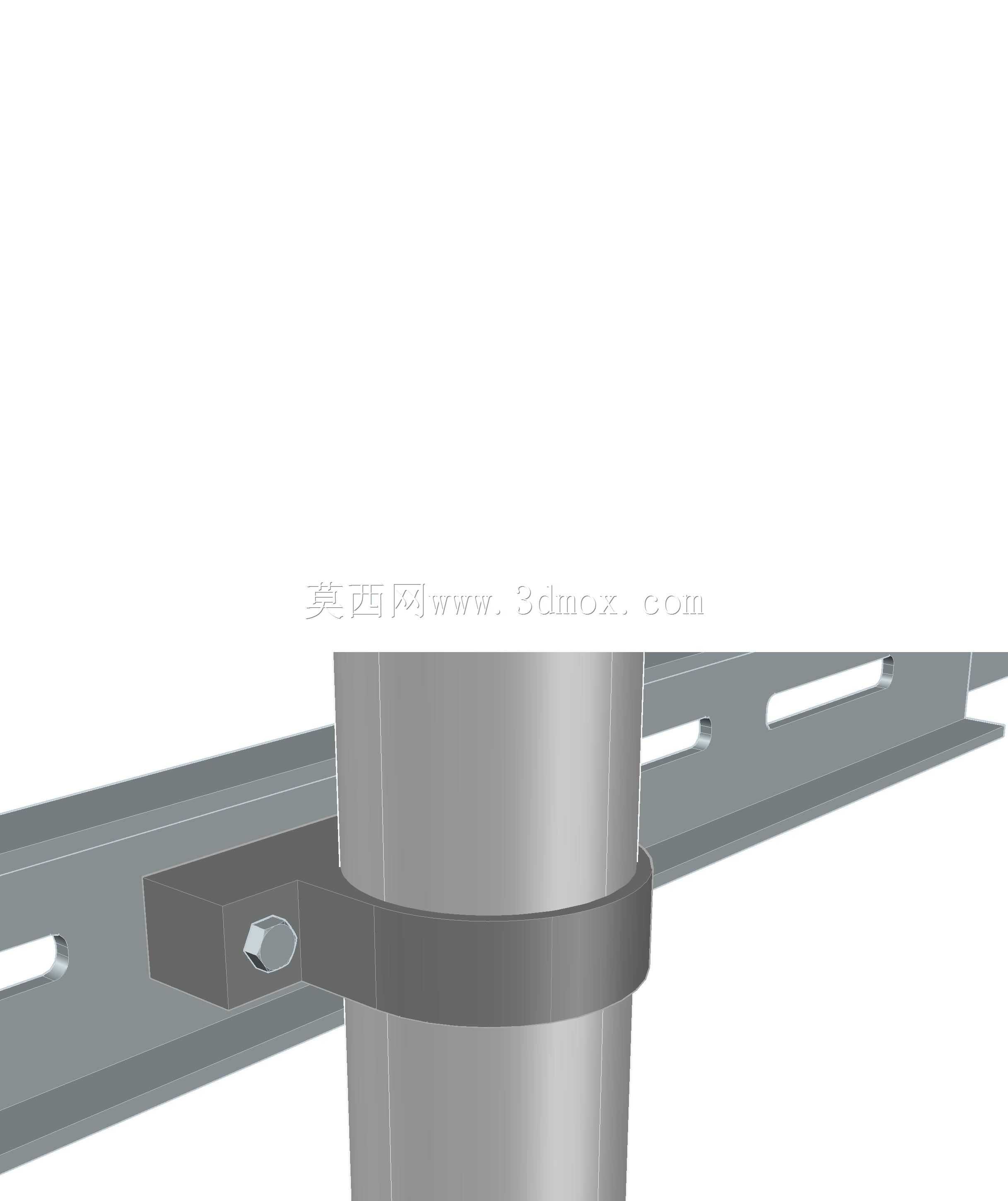

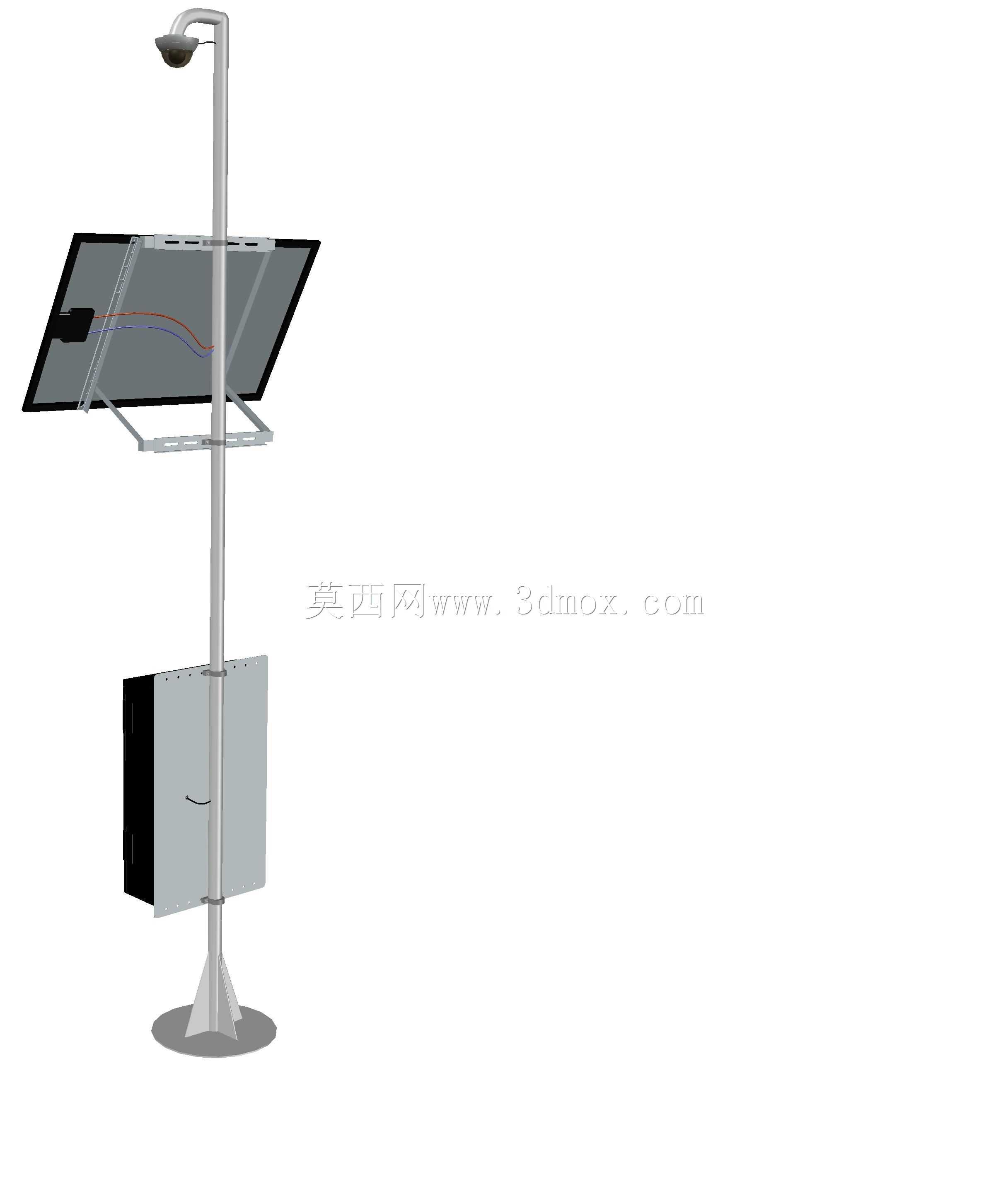

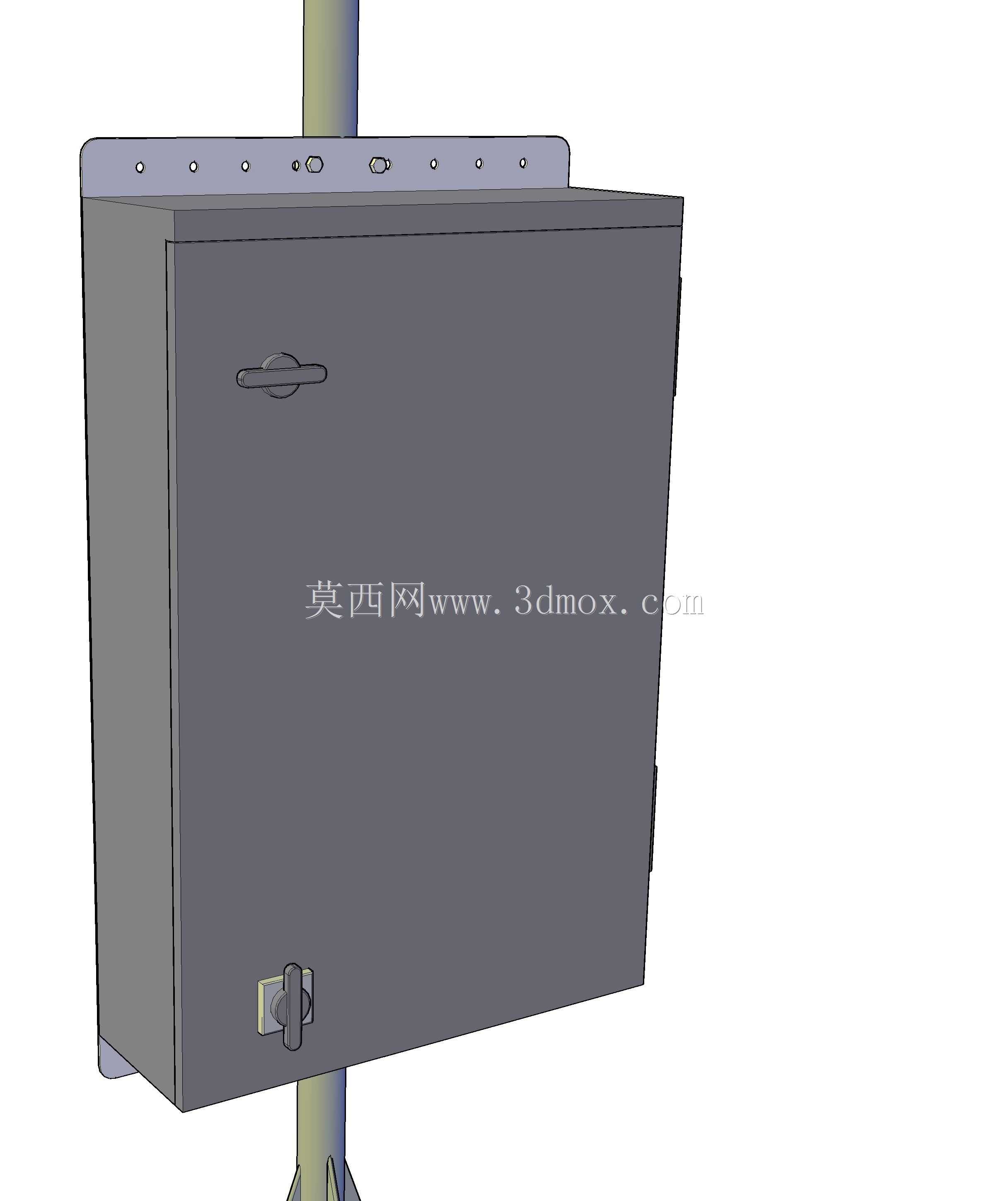

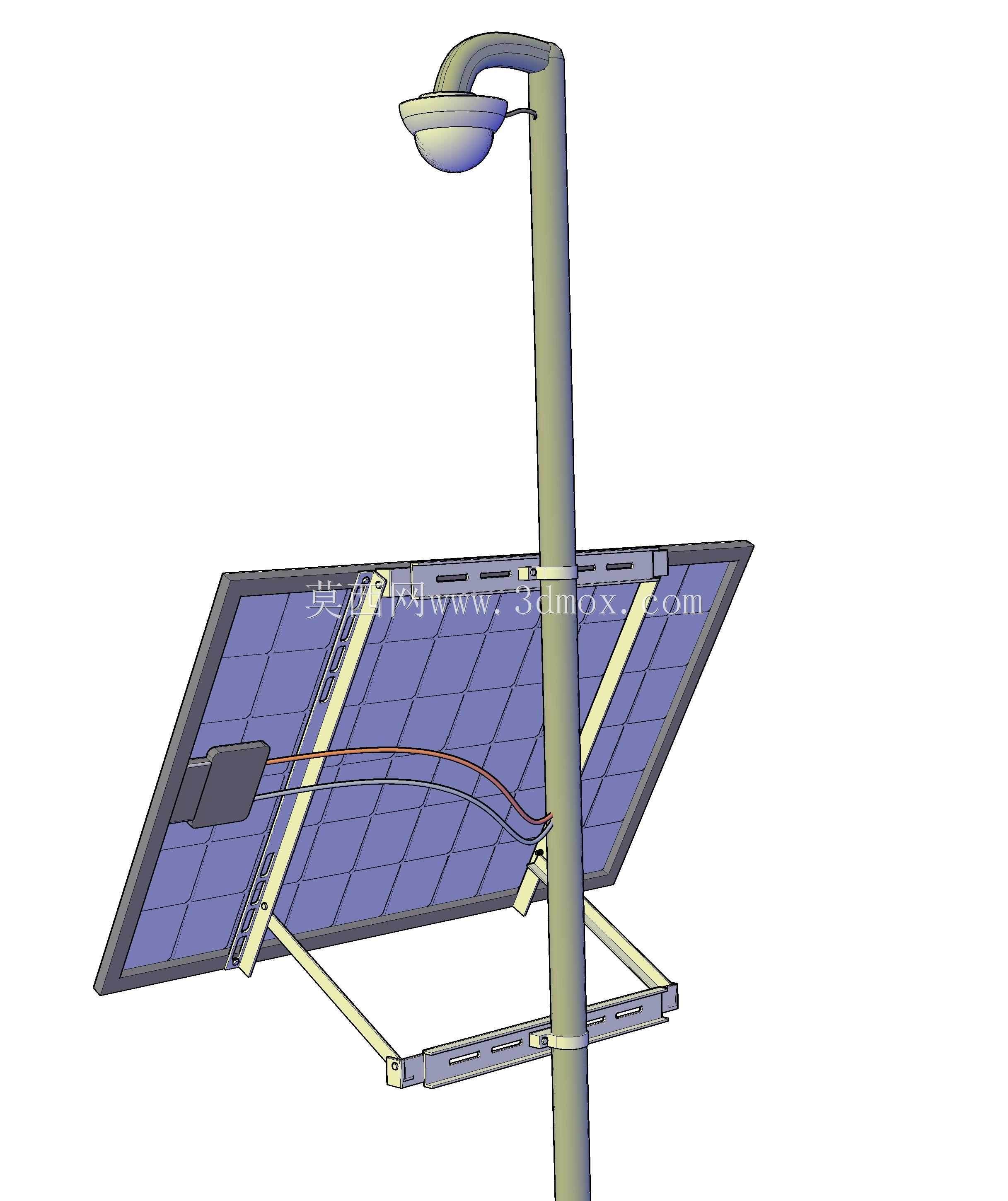

这套一体化监控装置主要面向无外接市电的野外、郊野区域布设场景，比如山林防火点位、偏远农田边界、无人值守的郊野管线区段、离网型厂区周界等场景，解决传统监控设备布线成本高、取电困难的实际痛点，整套设备依托立杆实现集成化安装，不需要额外搭建复杂的支撑结构。从结构组成来看，整套装置分为三个核心功能段：顶部的摄像采集端、中部的光伏供电板、下部的电控箱体，底部采用圆盘式法兰安装底座，可直接通过膨胀螺栓固定在混凝土硬化基础上，安装时需要保证底座水平度偏差不超过2度，避免立杆长期受风力载荷出现倾斜隐患。设计过程中优先考虑户外长期运行的可靠性，光伏板采用倾斜角度可调的抱箍固定结构，可根据布设点位的纬度调整板面倾角，保证不同区域都能获得最优的受光角度，光伏板与立杆的连接位置做了加强筋处理，可抵御12级以下的瞬时风力冲击，不会出现板面弯折或者连接松脱的问题。顶部的摄像头采用横臂挑出结构，挑出长度控制在30厘米左右，既可以避免立杆本身遮挡摄像视野，也不会因为挑出过长导致横臂在大风天气出现抖动，影响画面采集的稳定性，摄像头出线沿横臂内部走线到立杆内腔，全程没有明线外露，避免户外紫外线老化、鼠咬造成的线路损坏。下部的电控箱体同样采用抱箍固定在立杆中下部，距离地面安装高度控制在1.2米到1.5米区间，方便运维人员开箱检修，不需要登高作业，箱体与立杆的接触面垫有橡胶减震垫，可缓冲风力带来的振动，避免箱体内的储能元件、控制电路板受长期振动出现引脚脱焊问题，箱体防护等级按照IP65设计，箱盖边缘带有一圈防水胶条，下部设计有朝下的出线防水接头，可阻挡暴雨天气的雨水渗入箱体内部。整套装置的布线全部在立杆内腔完成，光伏板的输出线、摄像头的信号线与供电线都通过立杆内部的穿线孔连接到电控箱内，外部没有裸露的走线槽，既提升了设备的整体整洁度，也降低了人为破坏线路的风险。安装边界方面，整套设备立杆总高度在3米左右，光伏板展开后横向最大宽度约1.2米，安装时需要预留周边1.5米的无遮挡空间，避免周边树木、建筑遮挡光伏板受光或者摄像头的采集视野，底座安装需要的混凝土基础尺寸不小于40厘米见方、深度50厘米，可满足大部分软土地基的安装固定需求，不需要额外做桩基处理。在功能逻辑上，光伏板白天将太阳能转化为电能存储到电控箱内的储能模块中，直接为摄像头提供全天候的工作电源，不需要外接市电线路，整套设备可实现零电费运行，电控箱内预留了无线传输模块的安装位，可根据需求选配4G、网桥等传输模块，将采集的画面回传到监控中心，不需要布设信号传输线路，大幅降低偏远点位的监控布设成本。结构设计时充分考虑了运维便利性，所有连接部件都采用标准件连接，光伏板、摄像头、电控箱都可以单独拆卸更换，不需要整体拆解立杆，后期运维更换配件的难度很低，适配不同场景下的长期使用需求。
