工业现场壁挂式电气控制箱体结构设计

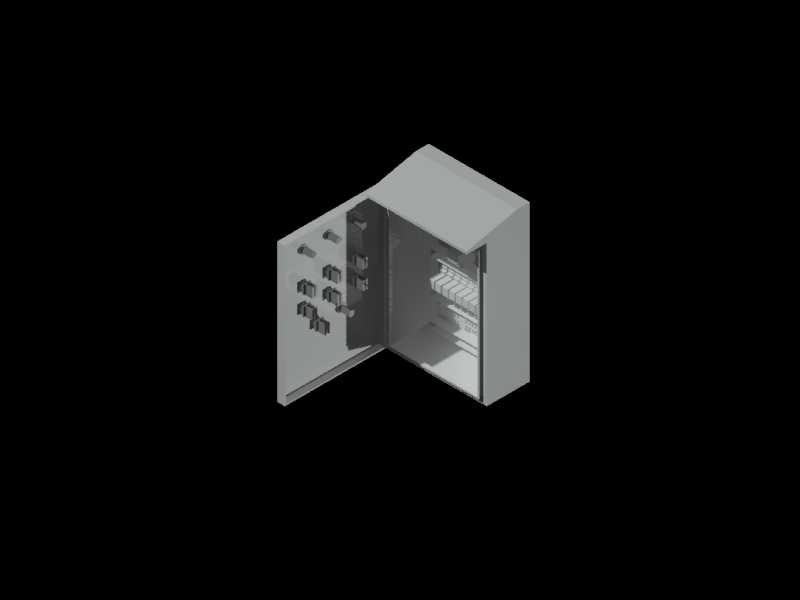

　　这款壁挂式电气控制箱体，主要面向中小型工业生产现场的低压配电与设备控制场景，常见于车间机台旁、小型动力站、配套设备侧装等安装位置，承担末端回路的通断控制、负载保护、信号采集与逻辑输出功能。从结构设计来看，箱体采用顶檐外伸的防雨造型，既可以适配室内干燥车间的壁挂安装，也能满足半户外有遮挡工况的使用需求，顶檐超出箱体正面25mm，可避免少量凝露、溅水顺着箱门缝隙渗入内部元器件仓。箱体正面的操作元件布局遵循一线操作员工的操作习惯排布，最上排设置三色状态指示灯，分别对应电源通电、设备运行、故障报警三类状态，指示灯采用嵌入式安装，突出面板高度不超过8mm，避免现场搬运物料时误碰刮损。指示灯下方两排排布手动操作旋钮与切换开关，分别对应主回路分合、手动/自动模式切换、单回路点动控制功能，开关操作力矩设置在1.2-1.8N·m区间，既不会因为现场设备振动导致开关误变位，也能保证操作人员无需额外工具即可完成切换操作。面板最下方设置红色急停按钮与辅助状态指示灯，急停按钮采用旋转复位式蘑菇头结构，按钮头直径40mm，突出面板高度35mm，保证紧急状态下操作人员可以快速拍击触发，触发后直接切断主控制回路的供电输出，实现设备紧急停机。

　　箱体内部的安装板采用2mm厚冷轧钢板镀锌处理，预留了MCB微型断路器、智能继电器、交流接触器、磁力继电器、过载保护模块的标准安装导轨位，元器件之间的走线槽预留宽度为25mm，强电回路与弱电信号回路分槽排布，避免信号干扰。安装板与箱体外壳之间预留15mm的走线间隙，方便柜体两侧的进出线线缆弯折排布，箱体上下两侧均预留敲落孔，可根据现场布线方向选择上进上出或者下进下出的走线方式，敲落孔尺寸覆盖DN20、DN25、DN32三个常规穿管规格，适配不同线径的动力线缆与信号线缆。

　　从安装边界来看，箱体整体宽度400mm，高度500mm，深度200mm，背部设置四个壁挂安装孔，孔位横向间距300mm，纵向间距400mm，适配现场常用的槽钢壁挂支架或者墙面膨胀螺栓安装，安装后箱体正面距离墙面的深度为220mm，不会占用过多的通道通行空间。设计过程中针对操作面板的元件间距做了反复校核，相邻操作元件的中心间距不小于60mm，保证操作人员带劳保手套操作时不会误触相邻元件，所有面板元件的防护等级均达到IP65，配合箱体门板周边的发泡橡胶密封条，整柜关门后的防护等级可达IP54，可抵御现场的粉尘侵入与少量飞溅水花。

　　箱体门板与壳体之间采用镀锌铰链连接，开门角度可达120度，方便后期检修维护时更换内部元器件，门板侧边设置锁具，只有授权运维人员可以开门操作，避免无关人员误动内部回路设置。这类控制箱体通常作为单台小型工业设备的配套控制单元，不需要额外配置独立的控制室，直接就近安装在设备侧方，缩短动力线缆的布线长度，降低线路压降损耗，同时方便操作人员在设备旁即可完成状态查看与操作调整，出现故障时可以第一时间在本地查看指示灯状态排查问题，减少故障排查的时间成本。内部元器件的排布按照电流流向从上到下设置，最上方为进线端的MCB微型断路器，承担主回路的短路保护与过载分断功能，中部为接触器与磁力继电器，承担回路的通断执行与功率输出，下方为智能继电器与过载保护模块，承担逻辑控制与负载过载检测功能，这种排布方式让强电走线从上到下顺直排布，减少线缆交叉弯折，既降低布线的工时成本，也方便后期运维时顺着电流流向快速排查线路故障。
