手动快速夹紧台虎钳三维结构设计

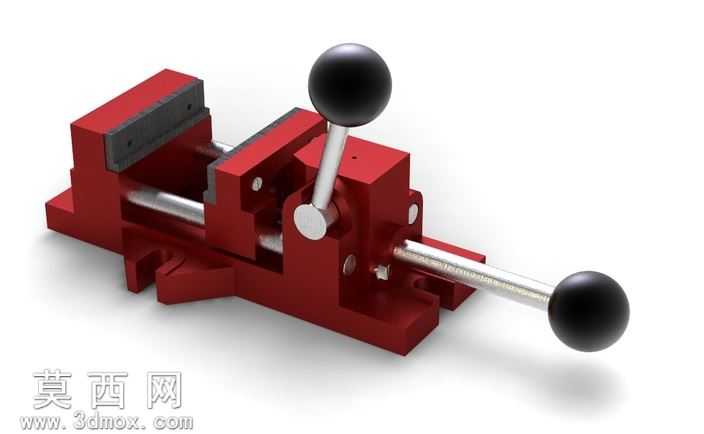

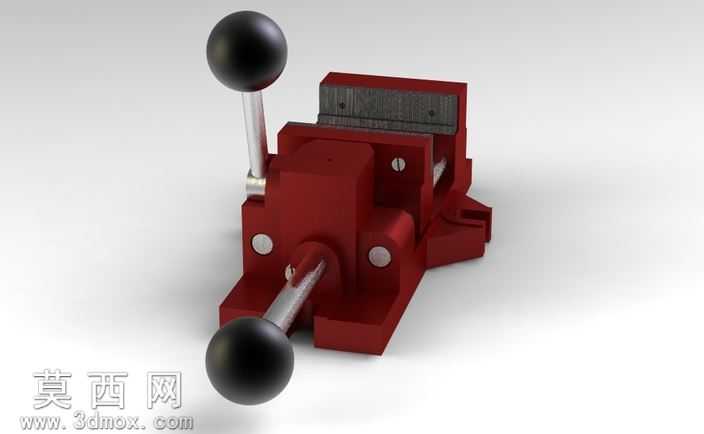

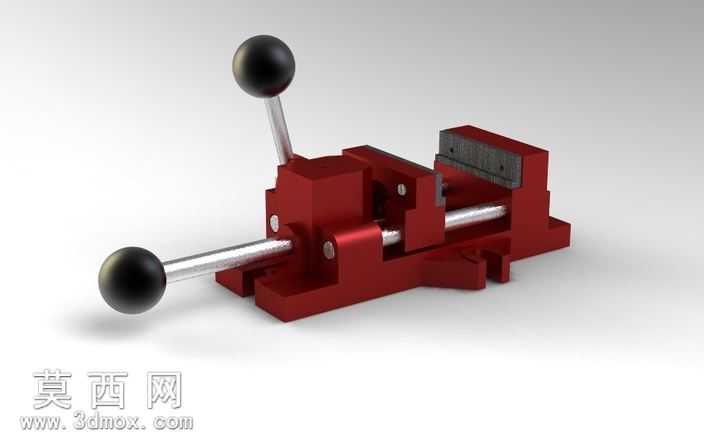

本作品为手动快速夹紧式台虎钳的三维建模成果，建模过程中严格遵循机械加工工装夹具的设计规范，对虎钳的各个组成部件进行了1:1比例的精准还原。整体建模从固定钳身的基础结构开始搭建，首先绘制固定钳身的基体轮廓，通过拉伸、切除等基础特征完成安装底座、固定钳口安装位、滑动导轨槽的结构塑造，底座部分预留了标准的工装安装槽位，可适配不同机床工作台的装夹需求，导轨槽的尺寸公差按照滑动配合的设计要求进行参数设定，保证活动钳身的滑动顺畅无卡滞。活动钳身部分的建模重点关注与固定钳身导轨的配合结构，同时完成活动钳口安装面、驱动机构连接位的特征构建，钳口部分单独建模，表面设计有交叉网状的防滑齿纹，齿纹的角度、深度按照增大装夹摩擦力的设计要求设定，钳口通过沉头螺钉结构与钳身连接，预留了磨损后更换的拆装空间。驱动操作机构是本模型的设计重点，采用双操作手柄的快速夹紧结构，长手柄用于快速调整钳口开合距离，实现工件的粗定位，顶部带球形握柄的短手柄用于提供夹紧力矩，通过内部的丝杠与楔块锁紧结构配合，实现小行程下的大夹紧力输出，建模过程中对内部的传动丝杠、锁紧楔块、铰接销轴等细小零件都进行了完整还原，所有铰接位置都按照实际装配关系设置了合理的间隙，还原真实的运动逻辑。材质与渲染环节，钳身主体采用铸铁材质表现，设置了带有细微铸造纹理的哑光红色漆面效果，金属传动部件采用抛光钢材材质，表现出金属的冷冽光泽与反光特性，球形手柄采用黑色哑光胶木材质，还原操作件的防滑握持质感，渲染时采用柔和的工作室打光方案，突出各个部件的结构轮廓与材质差异，清晰展现虎钳的整体装配关系与结构细节。整体设计兼顾了手动操作的便捷性与装夹的可靠性，快速调整结构可大幅缩短工件装夹的辅助时间，适用于钳工装配、小型零件机加工装夹等多种作业场景，模型完整还原了产品的装配逻辑与功能结构，可用于机械结构教学、工装设计参考等用途。
