机用台虎钳结构设计三维作品

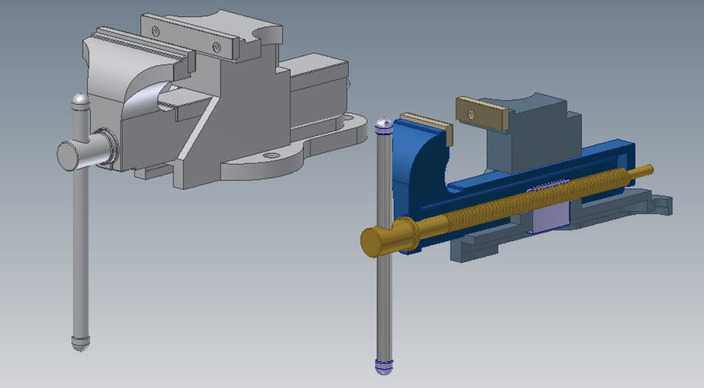

本作品为机用台虎钳的三维结构设计模型，建模过程中严格遵循机械工装夹具的设计规范，对虎钳的各个组成部件进行了1:1比例的参数化建模，完整还原了台虎钳的装配逻辑与运动特性。建模阶段首先搭建整体装配基准，依次完成固定钳身、活动钳身、夹紧丝杠、导向杆、钳口护板、底座安装结构等核心部件的特征构建，针对丝杠的梯形传动螺纹、钳身的导向滑槽、钳口的防滑齿纹等细节特征，均通过精确的草图约束与特征运算完成，保证各部件的配合公差符合机械装配要求，活动钳身可沿导向杆实现顺畅的直线往复运动，丝杠转动带动钳身开合的传动逻辑完全还原真实产品的运动状态。材质渲染环节针对不同部件的实际材质属性进行区分设置，固定钳身与活动钳身采用铸铁材质表现，还原铸铁件哑光略带粗糙的金属质感，表面添加细微的铸造纹理与倒角细节，体现铸件的工艺特征；传动丝杠与导向杆采用调质钢材材质，设置金属光泽与细微的机加工纹理，表现传动部件的加工精度与耐磨属性；钳口护板采用淬火合金钢材质，突出高硬度金属的冷冽质感，防滑齿纹做清晰锐利的细节处理；操作手柄采用镀铬金属材质，添加高光反射效果还原手柄的光滑表面特性。结构设计上充分考虑台虎钳的实际使用需求，固定钳身设置多组安装孔位用于工作台固定，活动钳身与丝杠采用螺母配合的传动结构保证夹紧力的稳定输出，钳口护板通过沉头螺钉固定便于磨损后更换，整体结构紧凑合理，各部件无干涉问题，既可以作为机械设计教学的结构演示素材，也可用于工装夹具设计的参考案例，完整展现了通用夹紧工具的机械设计逻辑与三维建模实现思路，通过不同视角的渲染展示清晰呈现了虎钳的内部传动结构与外部装配关系，让观者可以直观理解台虎钳的工作原理与结构组成。
