PET瓶双轴粉碎处理设备结构设计

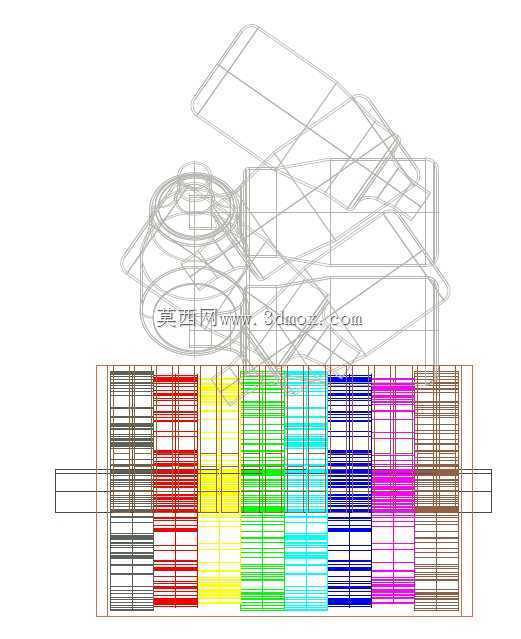

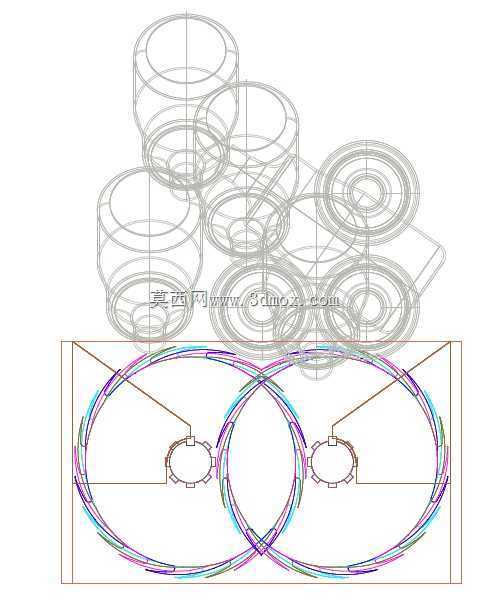

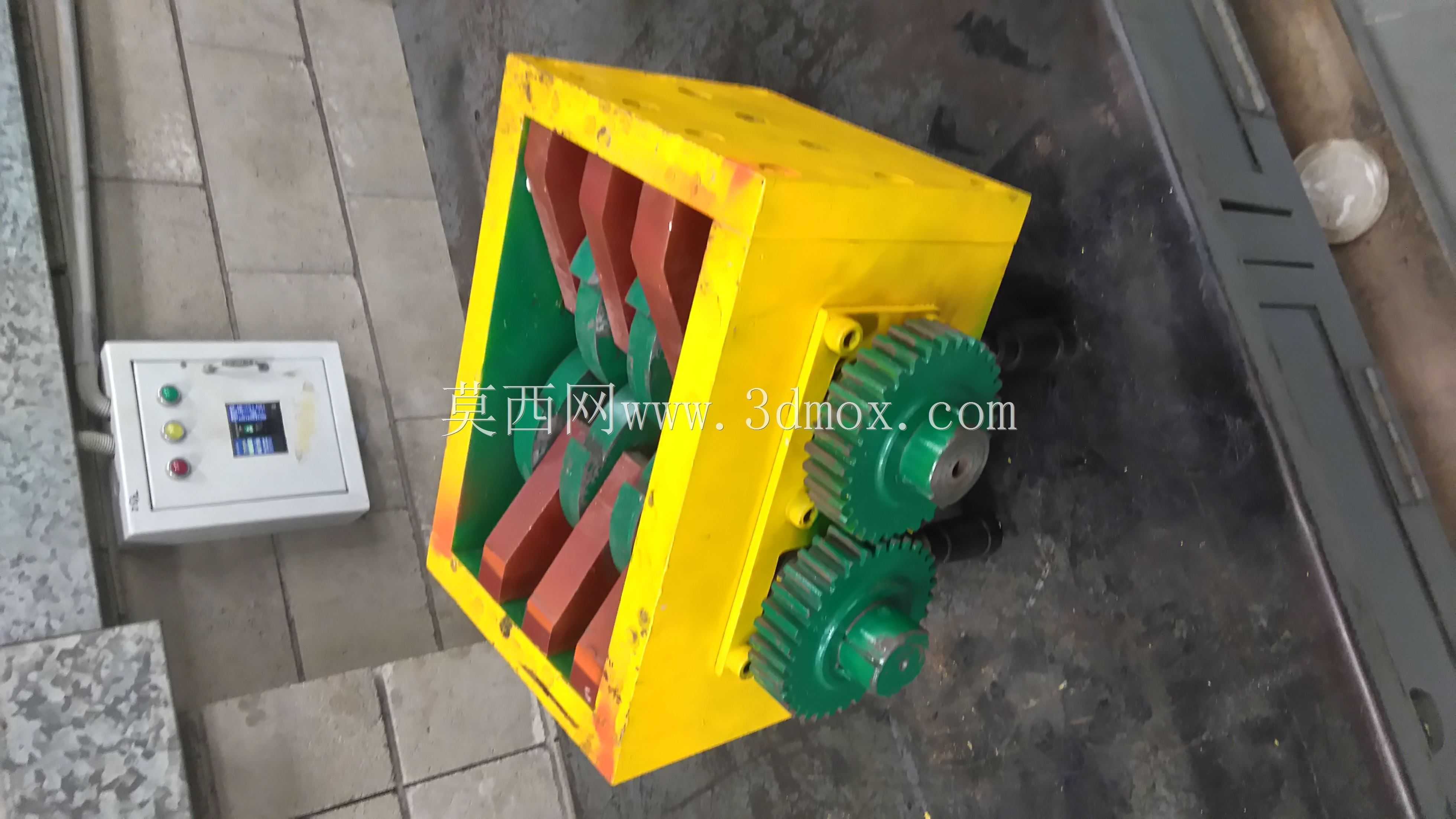

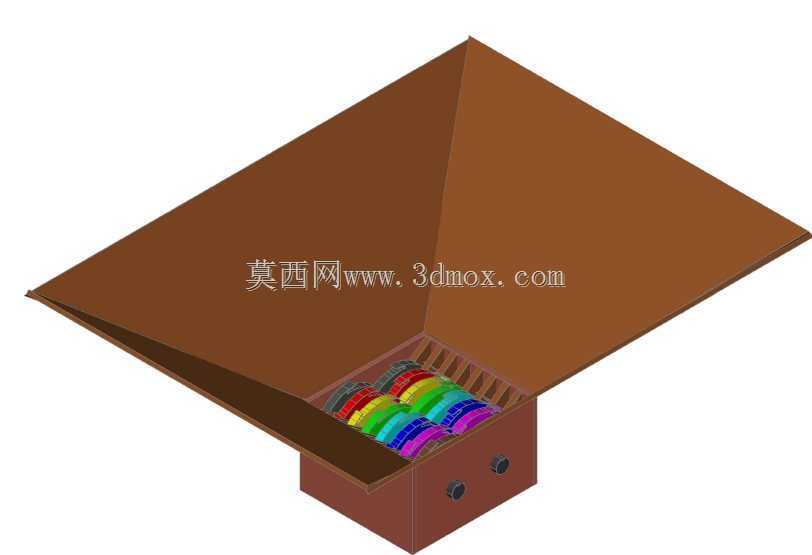

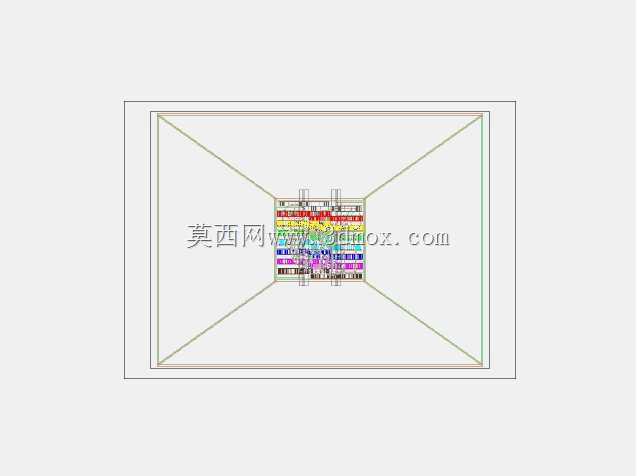

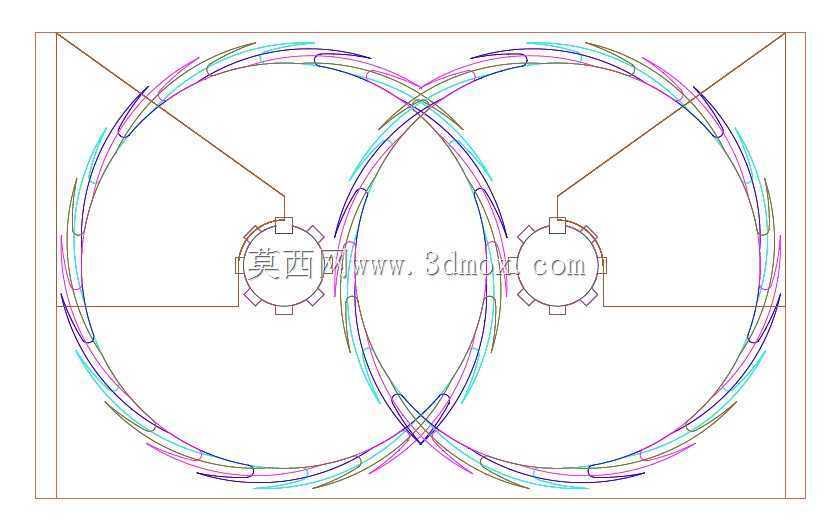

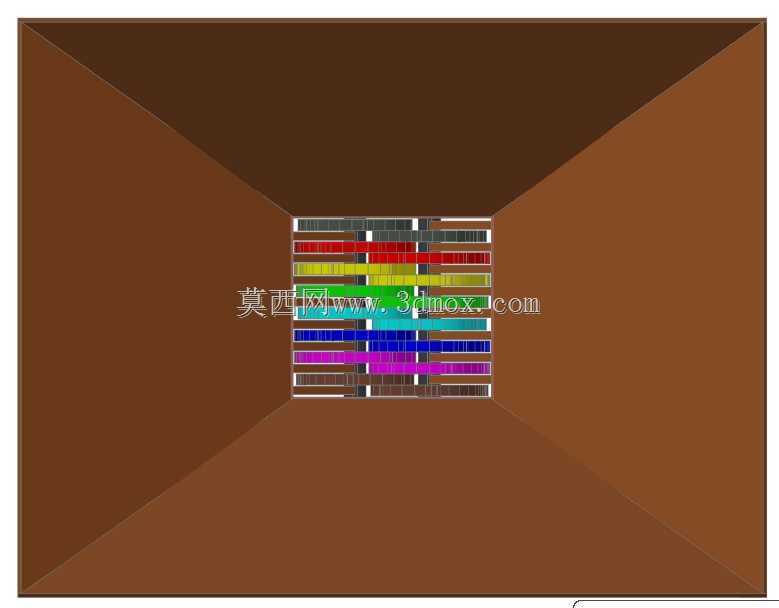

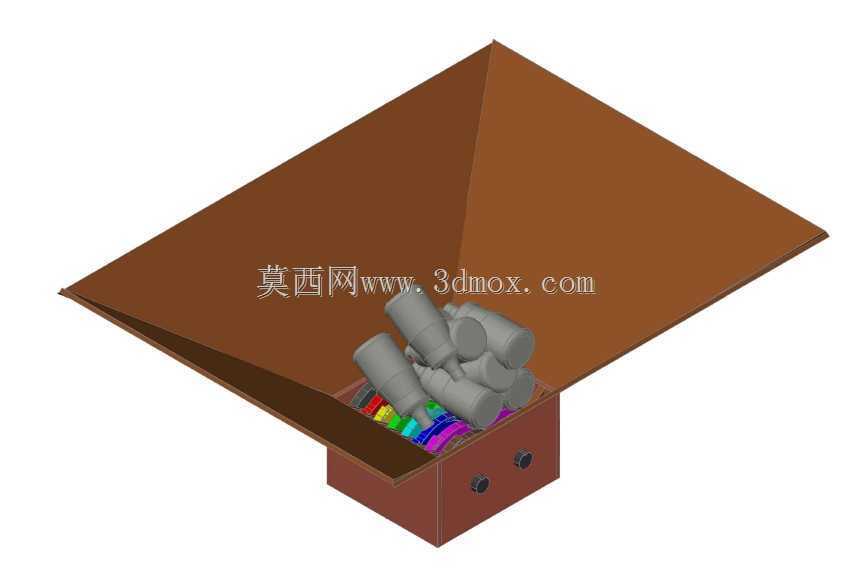

在废旧塑料回收再生的前端处理环节，这类双轴粉碎设备主要对接PET瓶类废弃物的减容破碎工序，常见于社区回收中转站点、塑料再生造粒厂的预处理工段，也可适配中小型饮品生产企业的不合格瓶坯、边角料在线破碎回收需求，能将整瓶状态的PET物料破碎为尺寸不规则的小片料，为后续的清洗、分选、造粒工序提供符合进料粒度要求的原料，避免整瓶进料造成后续输送卡堵、清洗不彻底的问题。从结构设计逻辑来看，该设备采用双轴差速剪切的核心结构，两根平行布置的破碎轴上交错排布多组破碎刀盘，刀盘轮廓采用渐开线式剪切刃设计，两轴刀盘在啮合区间形成交错剪切副，运转过程中通过刀盘间的撕扯、剪切、挤压共同作用完成物料破碎，相比单轴锤式破碎，针对PET瓶这类轻质薄壁中空物料，能有效避免物料空转打滑、破碎效率低的问题，同时低转速运转的设计可大幅降低破碎过程中的噪音与粉尘溢出，适配车间环保作业要求。设备的腔体设计采用上下分体式结构，上部进料腔做扩口式导料设计，可适配人工倒料、皮带机自动进料两种上料方式，进料口的宽度匹配常规PET瓶的最大外形尺寸，无需提前对整瓶进行压扁预处理，下部出料腔采用圆弧过渡设计，避免破碎后的片料在腔体内搭桥堆积，出料口的法兰边界尺寸可直接对接常规的螺旋输送机或风送管道，无需额外做转接法兰改造。从安装边界来看，设备的整体机架采用型钢焊接框架结构，底部预留的地脚安装孔位间距适配标准的混凝土基础安装要求，两轴的轴承座采用外置式设计，避免破碎过程中粉尘进入轴承造成磨损，同时轴承座的安装位置预留了足够的检修空间，日常更换刀盘、维护密封件时无需拆解整个腔体，可大幅缩短设备停机维护时长。设备的刀盘采用模块化安装设计，单片刀盘磨损后可单独拆卸更换，无需整根轴更换刀具，能有效降低后期运维成本，针对PET瓶破碎过程中可能出现的卡料问题，设计中预留了轴组反转的控制逻辑接口，可通过电控系统实现正反转切换，自动排除卡堵物料，无需人工掏料处理，提升设备运行的连续稳定性。在功能适配性上，该设备除了处理常规PET瓶外，调整刀盘间隙后也可适配薄塑料片、小型塑料托盘类的轻质塑料废弃物破碎，破碎后的片料粒度可通过调整刀盘啮合间隙、底部筛网孔径来控制，满足不同后续工序的进料粒度要求，设备运行过程中低噪音、低粉尘的特性，也使其可直接布置在车间内靠近分选或清洗工段的位置，无需单独设置隔音密闭的破碎车间，减少车间内的物料输送距离。
