Schunk虎钳转接安装板结构设计

在机加工车间的日常装夹作业中，不同规格台钳与机床工作台的适配一直是一线操作人员常遇到的适配问题，这款转接板正是为解决这类装夹适配痛点设计的结构件。从实际应用场景来看，该转接板主要用于机床工作台面与Schunk系列虎钳之间的衔接安装，能够在不改动原有工作台T型槽结构、不更换虎钳本体的前提下，实现不同规格台钳在标准工作台上的快速装夹固定，省去了现场配做安装垫板、反复打孔攻丝的繁琐工序，尤其适合多品种小批量生产场景下频繁切换装夹夹具的加工需求。

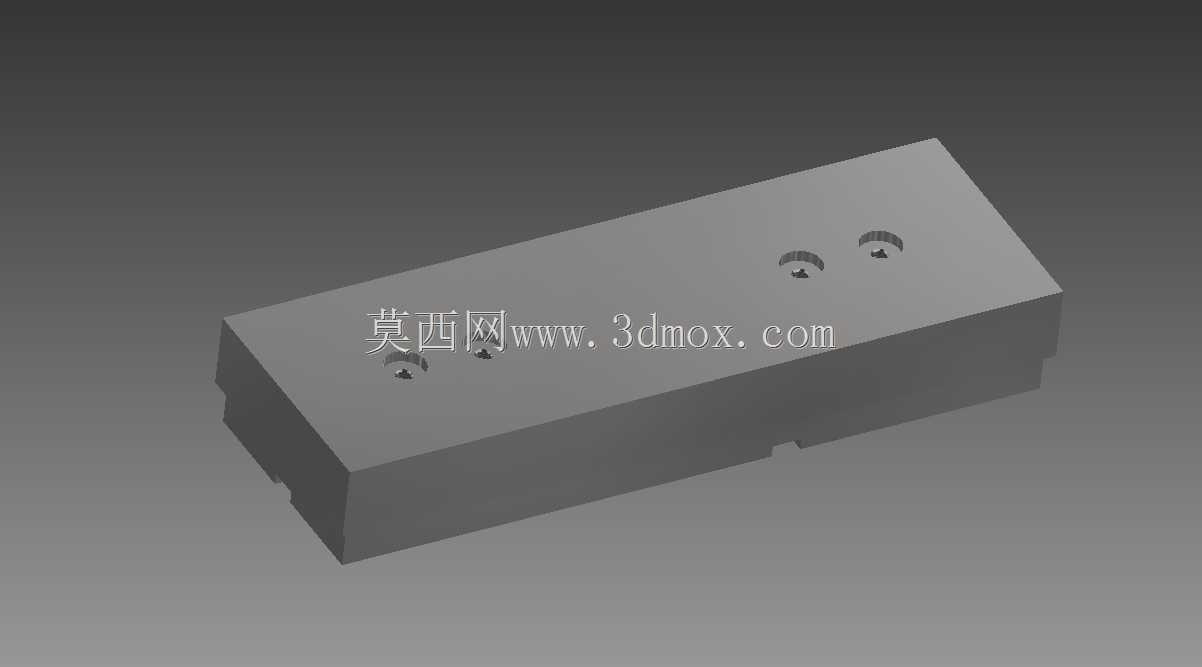

从功能特性上看，该转接板采用整体长方体式刚性结构设计，板体上预设的两组安装沉孔分别对应虎钳底部的安装定位孔与工作台的连接孔位，孔位同轴度公差控制在装夹允许的范围内，能够保证虎钳安装后钳口与机床进给方向的平行度要求，避免因转接安装带来的装夹精度损失。板体底部设置的定位卡槽能够与工作台面上的定位凸台或T型槽边缘配合，安装时可快速完成初定位，减少装夹找正的时间消耗，同时板体的厚度经过刚性校核，在承受虎钳最大夹紧力的工况下不会发生挠曲变形，保证装夹系统的整体刚性。

设计思路上，这款转接板没有采用多余的减重或装饰结构，完全围绕装夹刚性与安装通用性做结构优化：板体边缘做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员或磕碰虎钳漆面；所有安装孔均采用沉头设计，连接螺栓安装后头部不会突出板体表面，不会干涉虎钳底部的安装贴合面，也不会在工件装夹过程中造成剐蹭。从安装边界来看，该转接板的长宽尺寸完全覆盖对应型号虎钳的底部安装面，安装后虎钳底部受力均匀，不会出现局部悬空的情况，板体的厚度尺寸预留了足够的螺栓拧入深度，同时不会过度抬升虎钳的装夹高度，避免因装夹高度过高导致的刀具悬伸增加、加工刚性下降问题。

在实际使用中，这类转接板还可以拓展适配同安装孔距的其他类型台钳，只要底部连接尺寸与工作台匹配，即可快速完成不同夹具的切换，大幅提升工装夹具的通用化程度，减少车间内备用垫板的种类与数量，降低工装管理成本。板体的平面度经过精加工处理，上下两个安装面的平行度满足精密装夹的要求，安装后无需额外磨制垫板即可直接投入使用，能够适配铣削、钻削、轻度磨削等多种机加工工序的装夹需求。
