带皮带传动结构的硬齿面减速装置

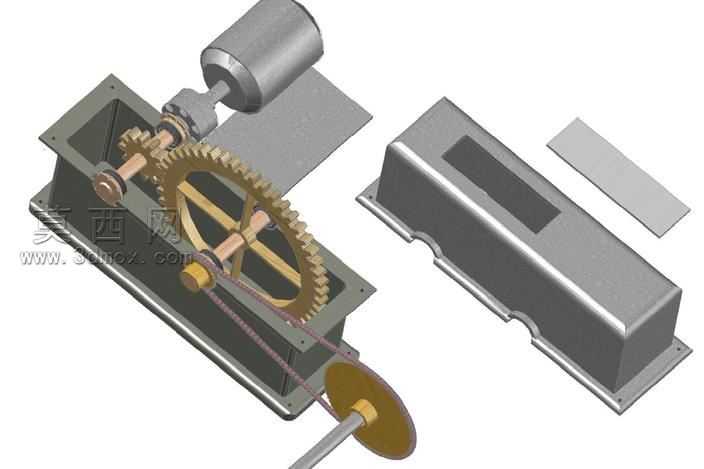

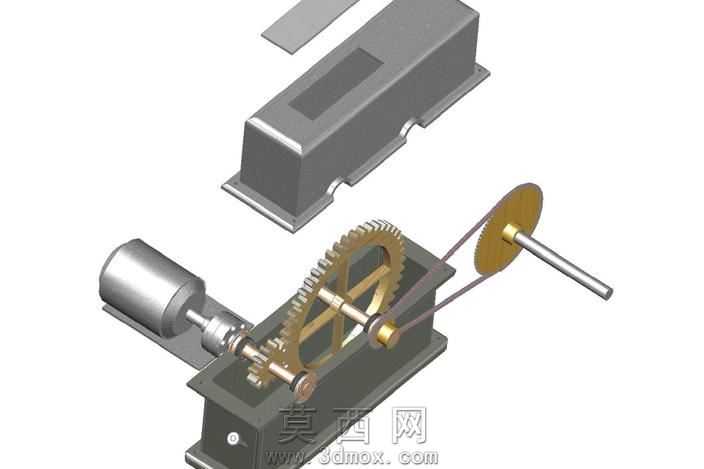

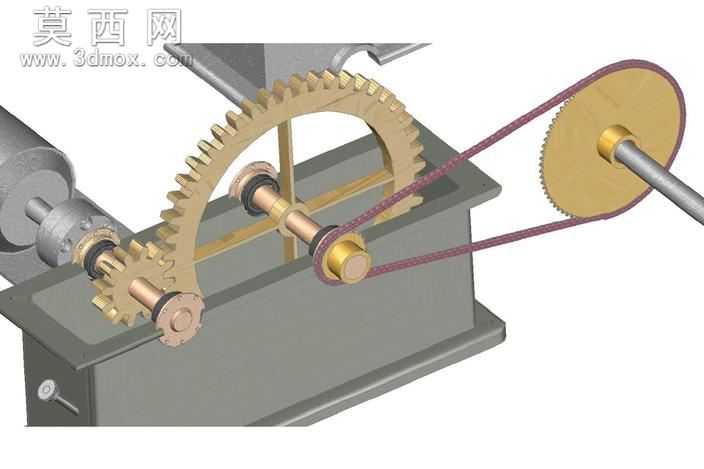

本作品为硬齿面减速装置三维建模成果，建模过程严格遵循机械传动设计规范，首先完成整体传动方案的结构拆解，将装置划分为箱体支撑模块、齿轮啮合传动模块、皮带传动模块、轴系支撑模块四个核心部分逐一构建。建模阶段先以基准面定位确定各传动轴的中心距与安装位置，保证输入轴、中间齿轮轴、输出带轮轴的平行度符合装配公差要求；齿轮部分采用参数化建模方式，依据硬齿面齿轮的齿形参数生成渐开线齿廓，对齿顶、齿根进行圆角过渡处理，还原硬齿面齿轮的加工特征，同时保证啮合齿轮的齿侧间隙、重合度符合传动设计标准。皮带传动部分同步构建主动小带轮、从动大带轮与V型传动带，还原带轮的轮槽结构与皮带的张紧安装状态，清晰展示带传动与齿轮传动组合的二级减速传动路径。箱体部分采用灰铸铁材质的视觉表现，对箱壁、安装凸台、观察孔结构进行精细化建模，还原铸造箱体的壁厚均匀性特征；轴类零件采用调质钢材质渲染，配合铜质轴套、紧固端盖的细节表现，区分不同零部件的材质属性。渲染阶段采用柔和的工业展示光源，对齿轮啮合区域、皮带传动区域进行重点光影突出，既清晰展示装置的整体装配关系，也能直观呈现硬齿面齿轮的齿面结构、带传动的张紧状态与各部件的装配位置。设计过程中充分考虑减速装置的实际装配逻辑，所有轴系零件均保留装配间隙，轴承位、端盖安装位的尺寸匹配实际安装需求，整体模型完整还原了硬齿面减速机结合皮带传动的结构特点，可用于机械原理演示、传动结构教学与相关设备的设计参考。
