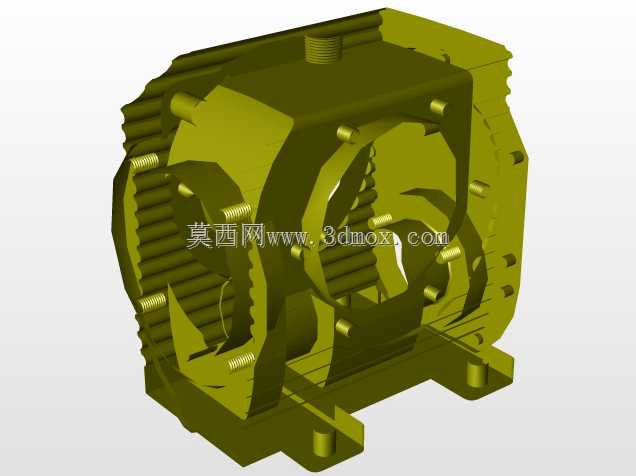

带散热鳍片的铸铁齿轮箱壳体结构

这款齿轮箱壳体是传动系统的核心承载构件，主要应用在中小功率的动力传输场景中，常见于轻工输送设备、小型农机传动单元、工业辅机的动力换向部位，承担容纳齿轮传动组、支撑轴系、隔绝外界杂质、密封润滑介质的核心作用。从结构设计来看，壳体外部周向布置的环形散热鳍片并非装饰结构，是针对连续运转工况下的热交换需求设计，齿轮啮合过程中产生的热量通过壳体壁面传导至鳍片，依靠空气对流带走热量，避免箱体内润滑油温度过高导致黏度下降，影响齿面润滑效果。壳体两侧的大尺寸开孔是轴承安装位，设计时预留了轴承外圈的配合公差带，同时孔位周边的凸台结构做了加厚处理，用来承担轴系运转时产生的径向载荷，避免长期受载出现孔位变形导致轴系同轴度超差。壳体上分布的多个螺纹孔分为两类，一类是端盖连接孔，用来固定两侧的密封端盖，孔位的位置度公差控制在0.02mm以内，保证端盖安装后轴承外圈不会出现偏载；另一类是顶部的注油、透气螺孔，以及底部的放油螺孔，分别对应润滑油加注、箱体内气压平衡、废油更换的功能需求。底部的一体式安装支脚做了加强筋过渡，支脚面上的安装孔预留了螺栓穿装空间，设计时考虑了安装面的平面度要求，保证箱体安装到设备机架后不会出现额外的装配应力。内部腔体的轮廓是按照齿轮副的运动包络线设计的，既预留了齿轮运转的安全间隙，又尽可能压缩了无效腔体空间，减少润滑油的加注量，同时腔体内部的集油槽结构可以将飞溅的润滑油引导至轴承位置，实现轴承的自润滑。设计过程中重点平衡了壳体刚度与重量的关系，在载荷集中的轴承位、安装支脚位置做了局部加厚，非承载的外壁位置在保证强度的前提下做了减薄处理，配合外部的散热鳍片，既满足了1500小时连续运转的刚度要求，又控制了整体铸件的重量，降低了材料成本。安装边界方面，支脚的安装孔距按照通用传动组件的安装规范设计，可以直接适配多数常规动力机架的安装位，不需要额外做转接板设计，两侧的轴伸孔中心高保持统一公差，方便对接动力输入端和负载输出端的联轴器，减少现场装配的调整工作量。
