工业厂区洗涤水回收储水构筑物设计

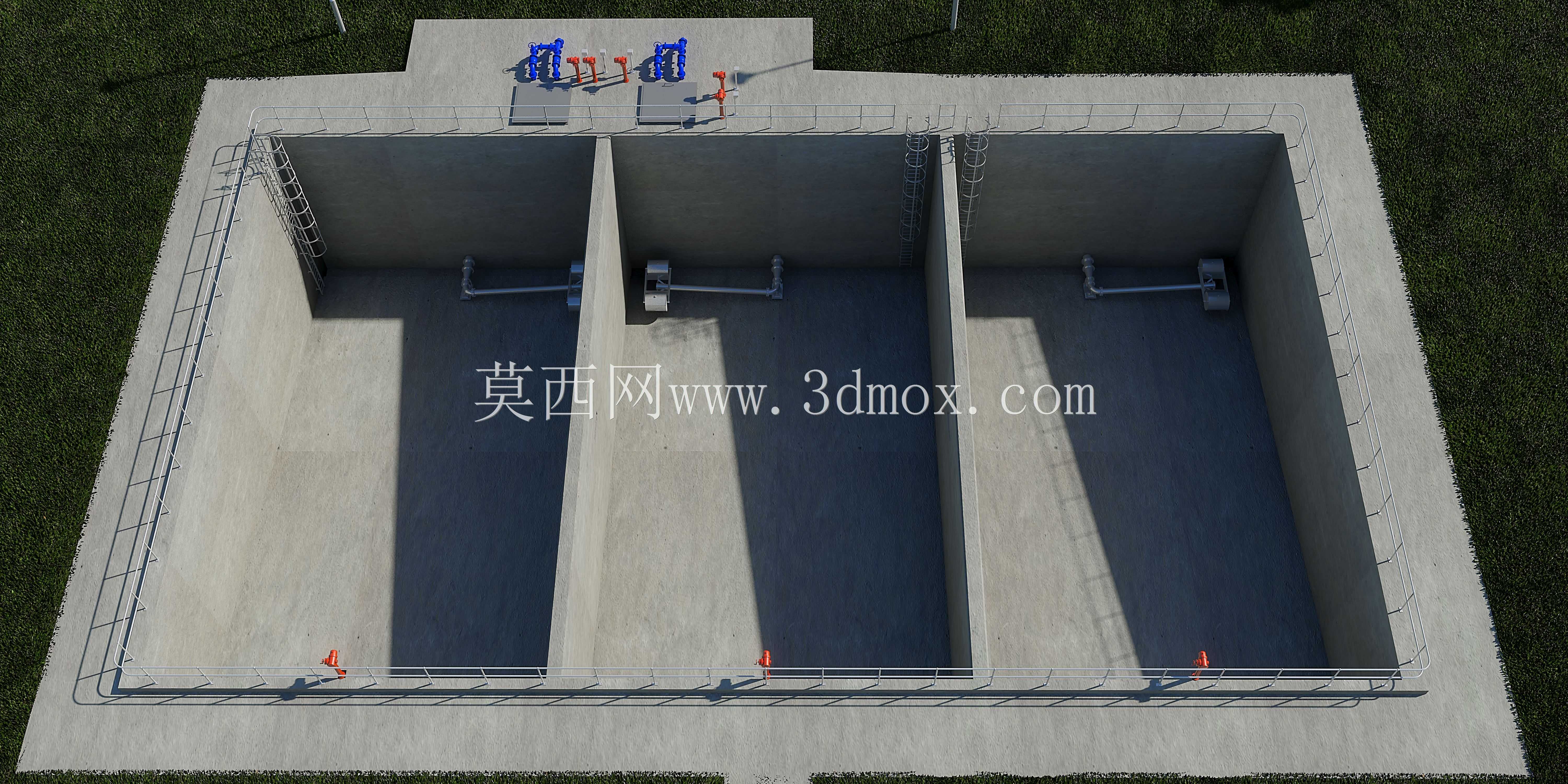

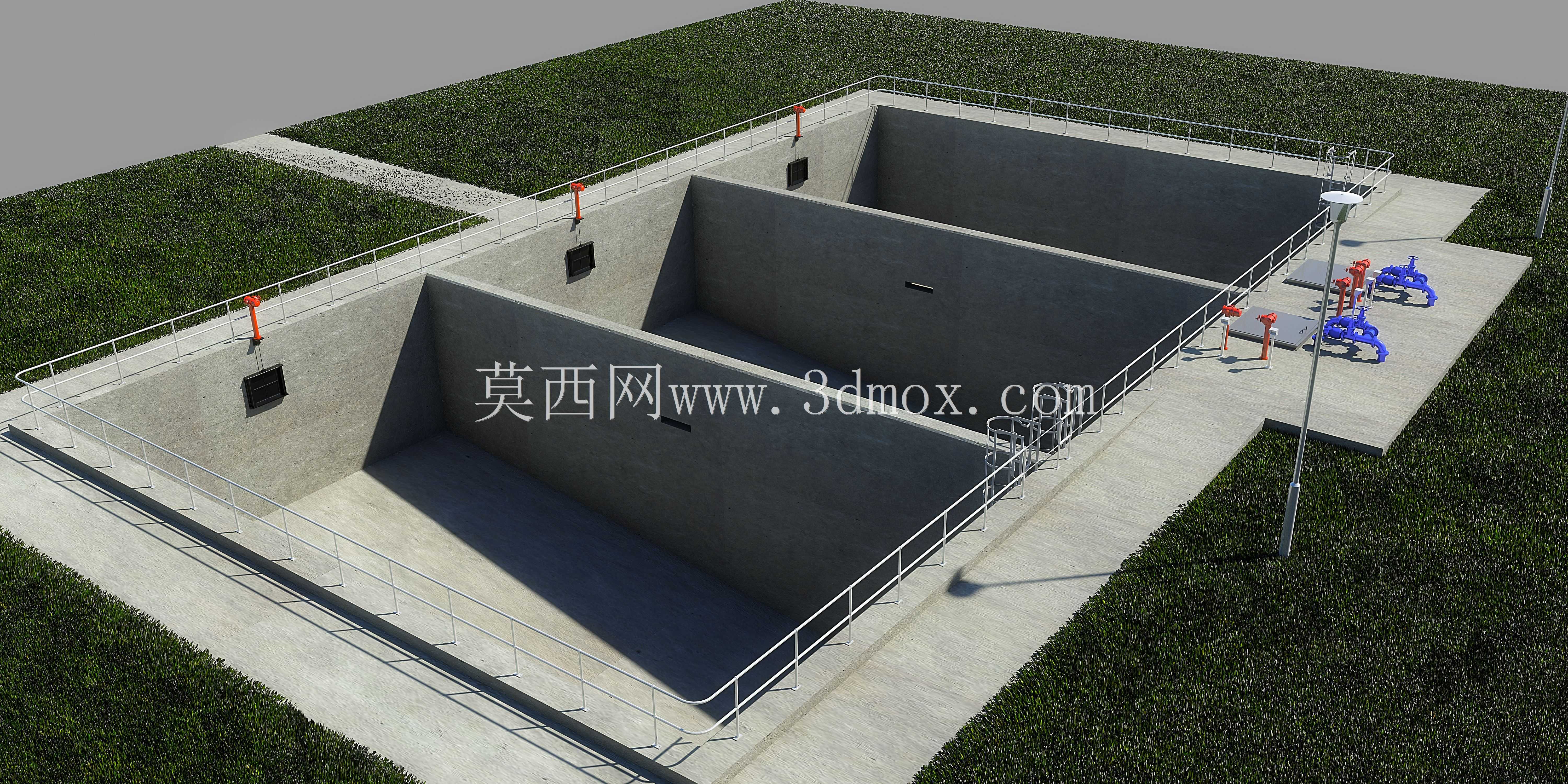

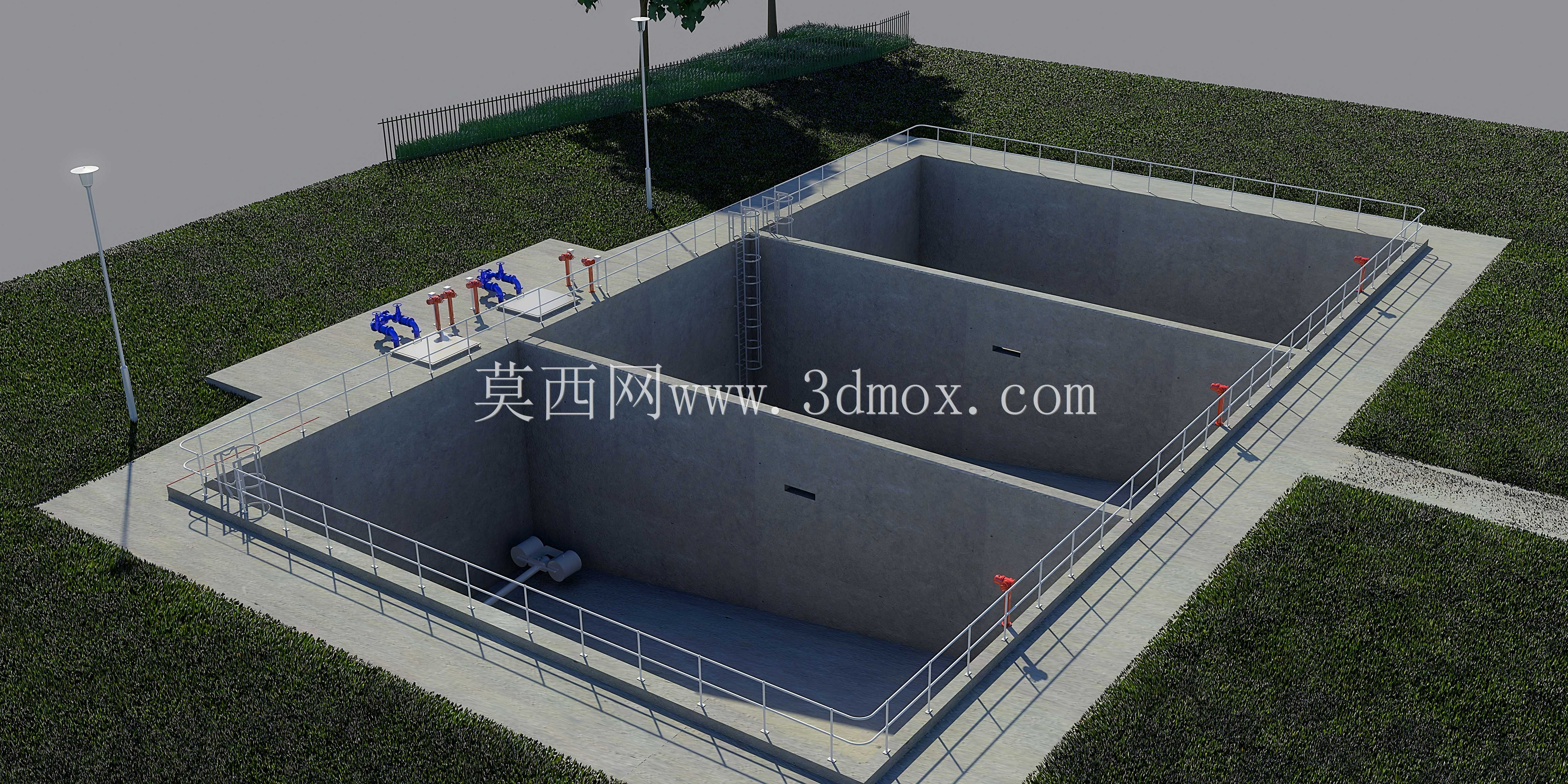

这套三维设计针对工业厂区生产环节产生的洗涤废水回收存储需求搭建，核心服务于生产车间冲洗、物料清洗环节的废水暂存与初步沉降回用场景，常见于机械加工、食品加工、表面处理等需要定期冲洗作业面、产生大量低浓度洗涤废水的生产厂区。设计时优先考虑池体的户外露天安装适配性，整体采用三格并联的矩形钢筋混凝土池体结构，沿场地平整后的硬化地面开挖布设，池顶与周边检修步道齐平，外围设置通长的安全防护栏杆，栏杆高度符合工业厂区临边防护的安全规范要求，避免巡检人员意外跌落。池体侧壁预留的检修人孔尺寸满足常规清淤作业的人员进出需求，人孔位置靠近步道侧，方便后期运维人员开展池底沉渣清理、内壁防腐层检修作业。池边配套布设的回用泵组采用露天安装形式，泵组基础与步道混凝土结构一体浇筑，预留的管道接口对应每格池体的出水位置，可根据单格池体的储水水质情况独立切换取水，满足不同回用场景的水质要求，比如沉降时间较长的上层清液可直接用于厂区道路冲洗、绿化浇灌，刚汇入的废水则在池内完成自然沉降后再进入后续处理工序。设计过程中充分考虑了池体的安装边界条件，池体外侧与周边绿化区域预留足够的回填作业空间，步道宽度满足小型巡检推车的通行要求，照明路灯的布设位置覆盖整个池区巡检路线，避免夜间运维出现照明盲区。池体之间的导流孔设置在合理高度，既可以实现废水在三格池体之间的自流沉降，又能避免底部沉渣随水流串格，提升自然沉降的处理效果。顶部的液位监测装置可实时反馈池内储水高度，联动回用泵组的启停控制，无需人工频繁现场查看液位情况。整套模型完整还原了池体、防护设施、配套泵组、巡检通道、周边场地的相对位置关系，可直接用于厂区给排水系统的方案评审、施工交底参考，也能作为同类型废水回收储水设施的设计参照模板，建模时对池壁厚度、栏杆立柱间距、泵组安装间距等细节都做了符合工程实际的参数设置，避免出现不符合施工规范的结构设计问题。
