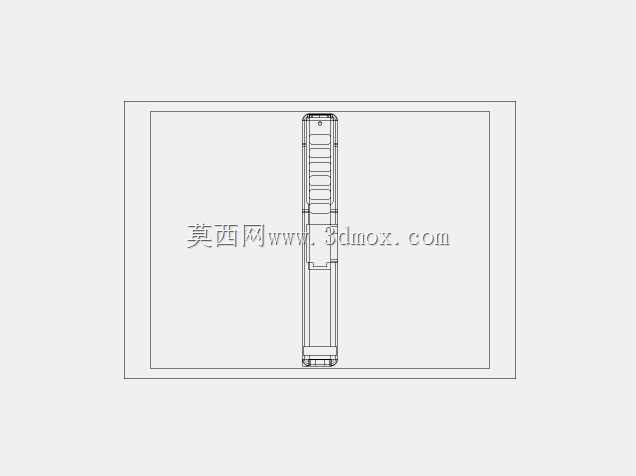

格洛克17手枪4.4规格通用弹匣结构设计

在轻武器配套配件的设计与定制加工领域，供弹部件的结构合理性直接影响整枪的供弹可靠性与使用手感，本次呈现的格洛克17配套4.4规格通用弹匣结构，完全围绕实装适配需求展开设计，没有冗余的辅助结构，所有尺寸基准均取自原厂实件的测绘数据，可直接用于定制改装场景的结构参考，也可作为同规格配件逆向设计的基准参照。从实际应用场景来看，这类通用弹匣主要适配格洛克17系列手枪的日常使用、配件改装以及影视道具制作等场景，在合法合规的配件生产、教具制作领域，精准的三维结构能够大幅减少开模前的试错成本，避免因尺寸偏差导致的供弹卡顿、安装错位等常见问题。设计过程中完全摒弃了非必要的工艺预留结构，没有保留量产模具常用的撞针让位、顶杆避让等工艺特征，所有轮廓尺寸均为成品装配后的实际尺寸，建模时以弹匣的安装配合面为基准，首先确定与握把弹匣仓配合的外轮廓公差带，保证插入后无旷量、插拔阻力适中，再依次排布内部的托弹板行程空间、托弹簧容纳腔、弹匣口部的抱弹唇结构，每一处尺寸都对应实件的装配边界，抱弹唇的收口角度、托弹板的上下行程限位、弹匣底板的卡扣配合位都严格按照实件的配合关系设置，既保证供弹时弹药的抬升顺畅，也确保满弹状态下各部件无结构干涉。外形尺寸上完全匹配格洛克17弹匣仓的安装边界，整体长度、宽度、厚度都与原厂4.4规格弹匣保持一致，侧面的防滑纹路位置、弹匣观察孔的排布也完全对应实件布局，不需要额外修改即可适配同规格的握把配件、弹匣套等周边部件。对于结构设计从业者来说，这类纯成品尺寸的三维模型省去了剔除工艺特征的步骤，在做配件适配设计、3D打印定制改装件时，可以直接提取配合面做关联设计，不需要再额外核对工艺余量带来的尺寸差，能够有效缩短设计周期，避免因基准不统一导致的装配失效问题。建模时的结构分层也完全按照实际装配顺序设置，壳体、托弹板、弹簧、底板、卡扣都为独立可编辑的结构件，方便设计者根据不同的使用需求调整局部结构，比如更换托弹簧的刚度参数、修改抱弹唇的适配弹药规格、调整底板的扩展结构等，所有配合面的间隙都按照实际装配公差预留，既不会出现结构干涉，也不会因间隙过大导致配合松动。
