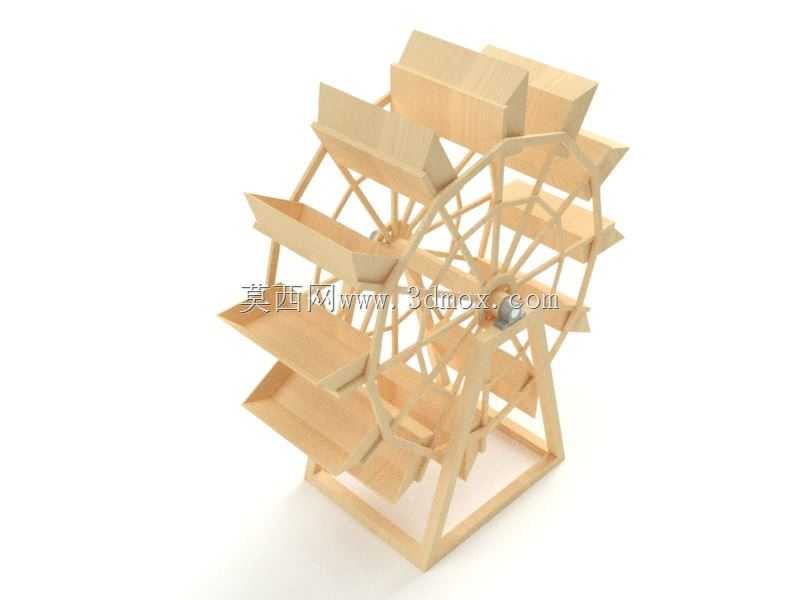

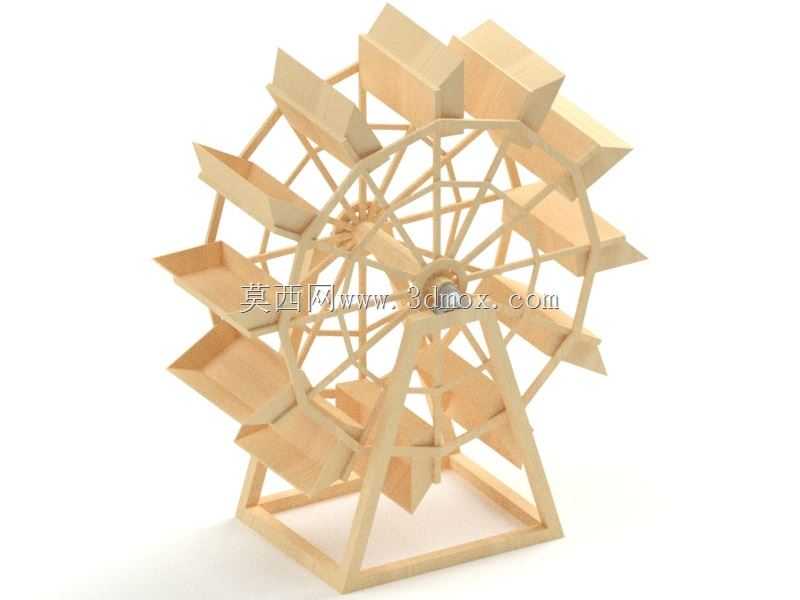

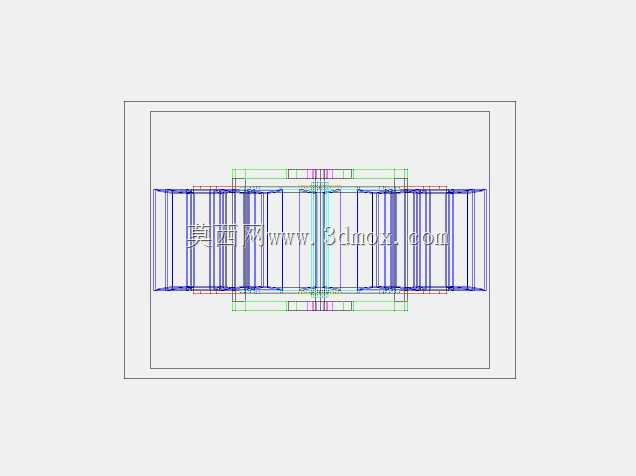

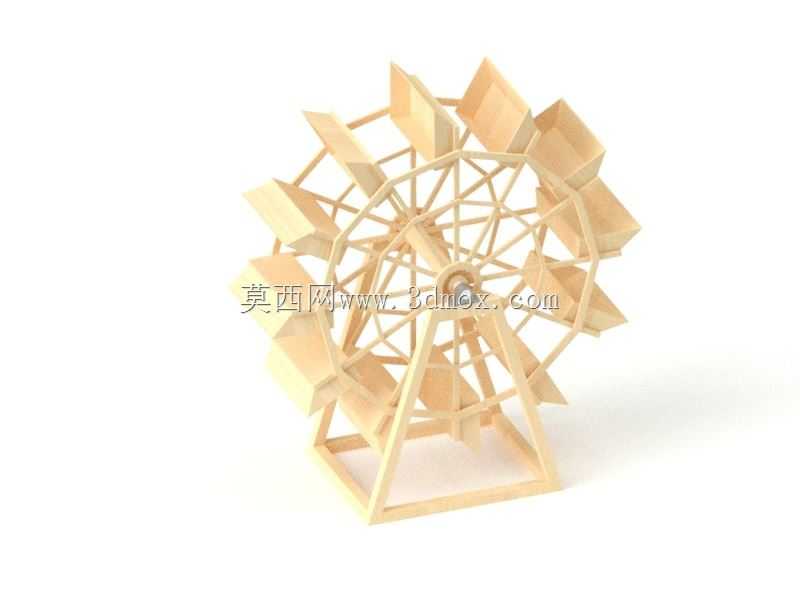

木质水车式水磨结构三维设计作品

这款水磨结构采用全木质榫卯拼接设计，整体参考传统苏德奥伊尔梅尼地区水磨的形制，以水车式轮盘作为核心动力传递构件，轮盘周向均匀布置12个盛水斗，依靠水流冲击盛水斗产生的扭矩带动轮盘绕中心主轴转动，主轴通过木质齿轮副将动力传递至下方磨盘机构，实现谷物研磨的核心功能。从安装边界来看，整体采用方形落地支架作为承载基础，支架底部为四根等长实木方料拼接成的矩形底框，四根斜向支撑方料从底框四角向上收拢，与中心主轴的轴承座部位连接，形成稳定的三角支撑结构，无需额外地脚固定即可放置在硬质平整地面使用，整体占地尺寸约为轮盘直径的1.2倍，预留出轮盘转动的安全间隙，避免转动过程中与周边物体发生干涉。设计过程中优先考虑木质构件的加工可行性，所有拼接部位均采用传统榫卯结构，未使用金属紧固件，既还原传统水磨的工艺特征，也降低了加工制作的门槛，普通木工设备即可完成所有构件的裁切与拼接。轮盘的辐条采用等角度均匀布置，每根辐条的截面尺寸经过受力校核，能够承受盛水斗满载水时的弯曲载荷，避免长期转动过程中出现辐条变形断裂的问题。盛水斗采用斜向安装角度，当斗室随轮盘转动至下方水位线时能够顺利舀入水流，转动至上方时自动将水倾倒至导水槽，既可以为磨盘提供动力，也能实现水流的定向输送，适配小型农田灌溉、民俗景观展示、传统工艺体验等多种场景。磨盘机构安装在支架侧方的独立承载平台上，平台高度与主轴输出齿轮的位置匹配，齿轮副的啮合间隙预留了木质构件受潮膨胀的余量，避免高湿度环境下出现齿轮卡滞的问题。整体结构没有复杂的电控或液压元件，完全依靠水力驱动，运行过程无额外能耗，适合在有自然水流落差的乡村、民俗景区、农业体验园布置，既可以作为实际的谷物研磨设备使用，也可以作为展示传统水力机具原理的景观装置，转动过程中水流倾倒的视觉效果也具备较强的观赏性。建模过程中对所有木质构件的棱角做了小圆角处理，既符合实际木工加工的工艺特征，也避免使用过程中尖锐棱角造成磕碰损伤，各转动部位的配合间隙经过反复调整，既保证转动顺畅无卡滞，也不会出现间隙过大导致的晃动问题。
