手动控制双轴伺服蚀刻机架结构设计

这套双轴蚀刻作业机架，核心面向小尺寸平面工件的表面蚀刻绘图场景，可适配实验室小批量试样、手工创意蚀刻加工、教学演示类的蚀刻作业需求，区别于全自动量产蚀刻设备，它采用手动操控逻辑，操作人员可通过XY轴的手动操控按钮，灵活控制带伺服电机的刀头走刀路径，适配非标准化、定制化的蚀刻图案加工需求，无需提前编写复杂的量产加工程序，对小批量、个性化的蚀刻作业适配性更强。

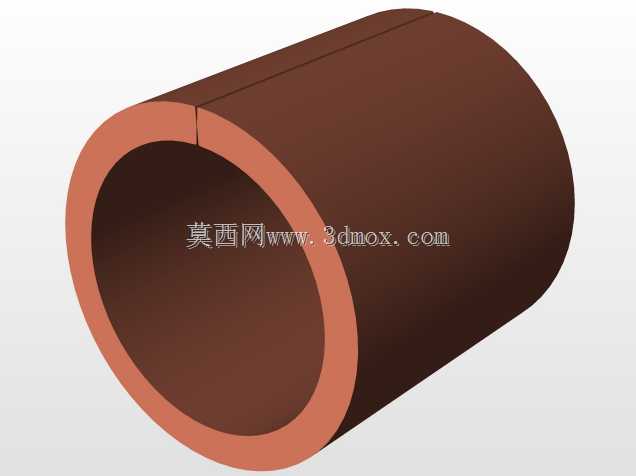

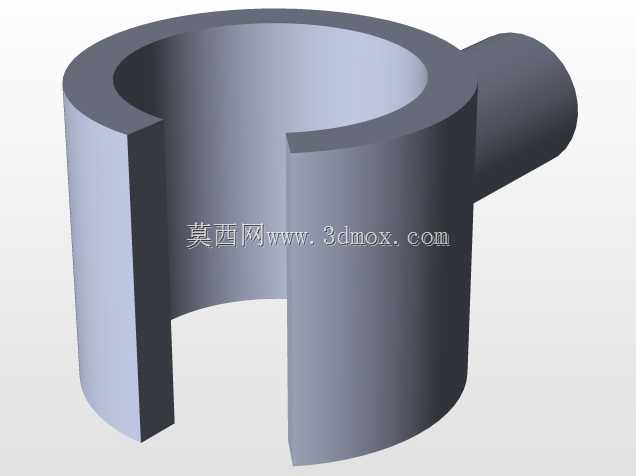

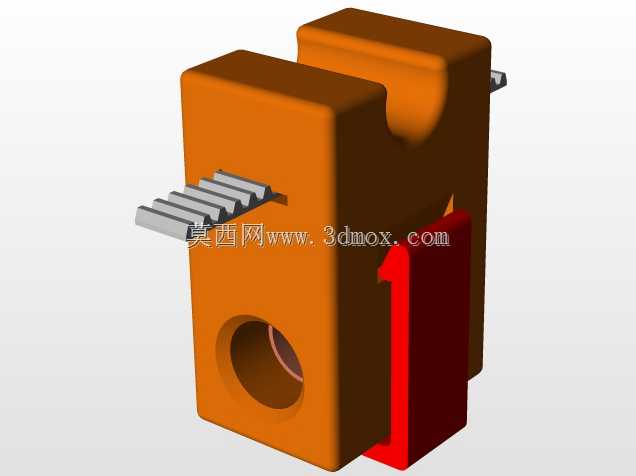

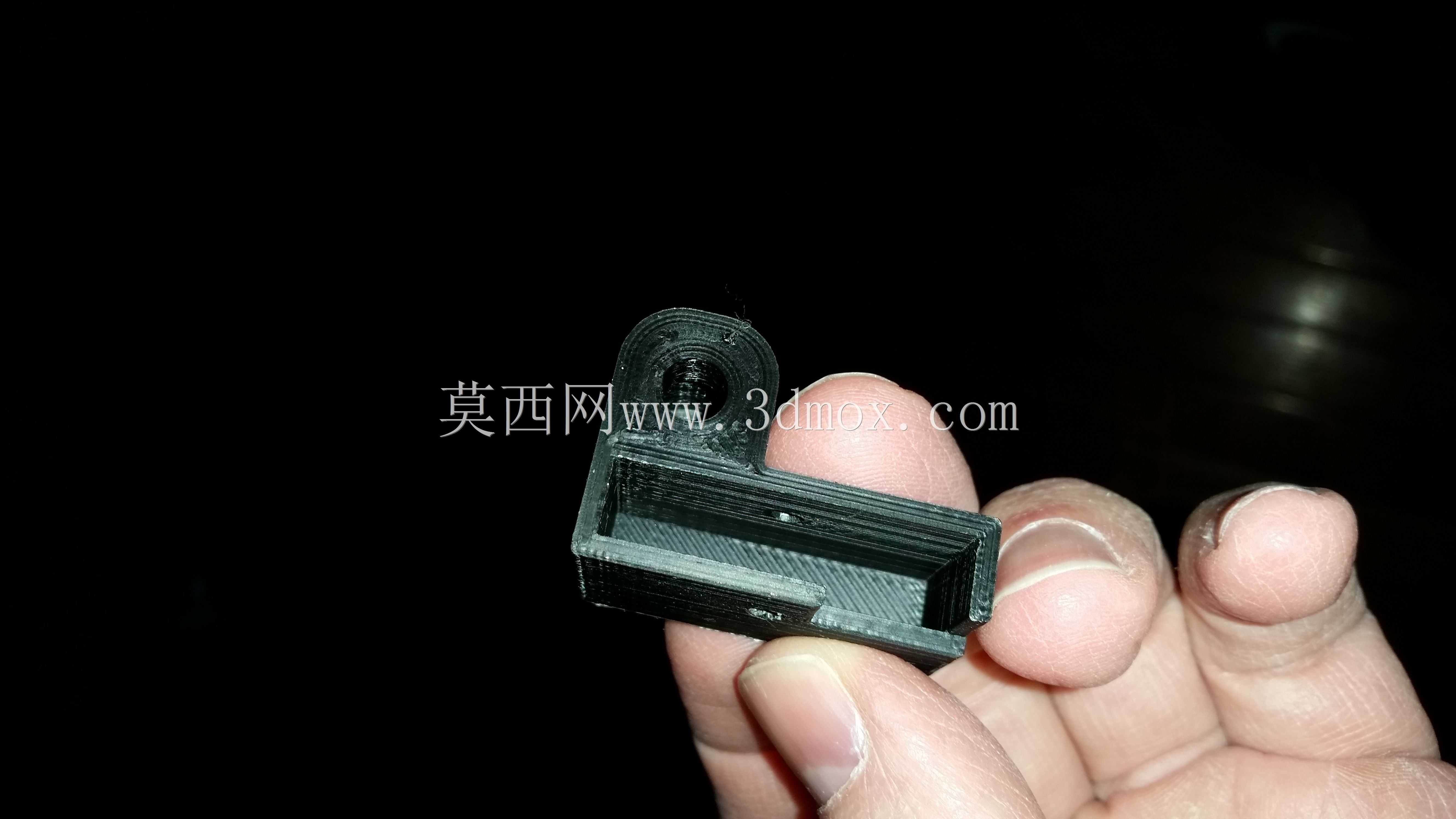

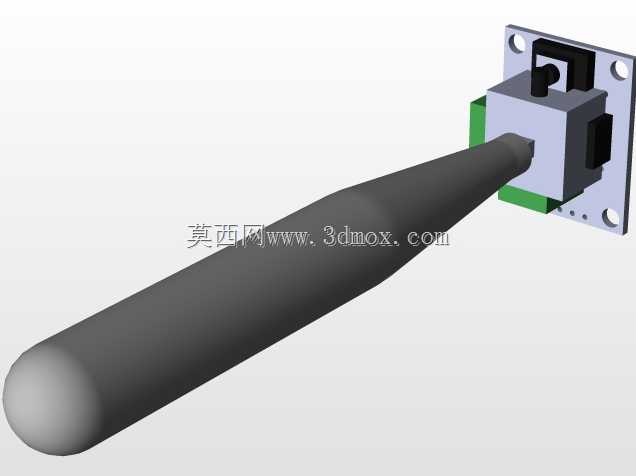

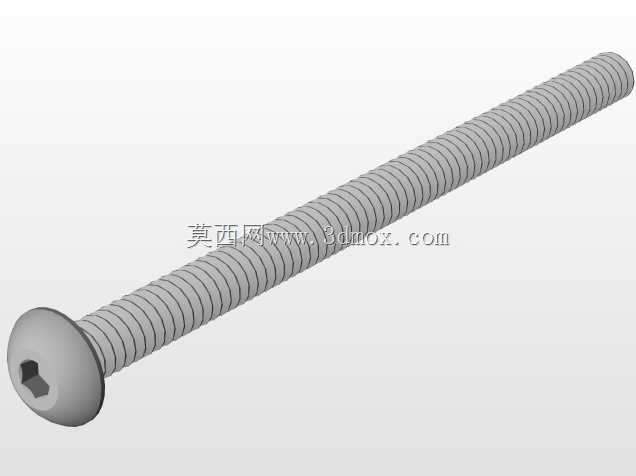

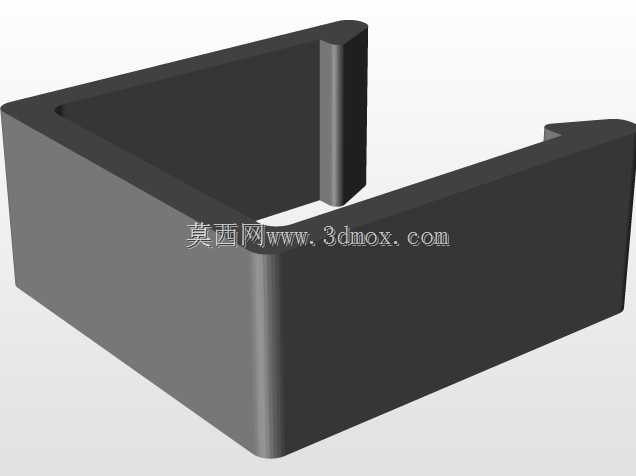

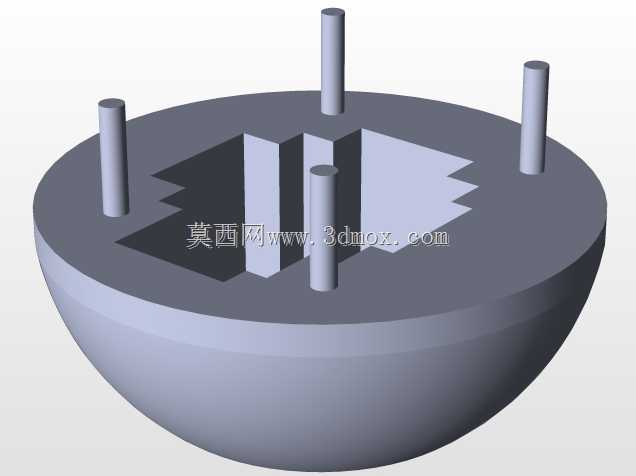

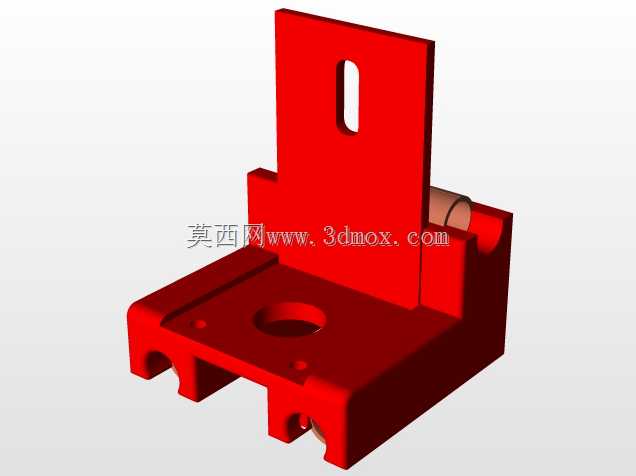

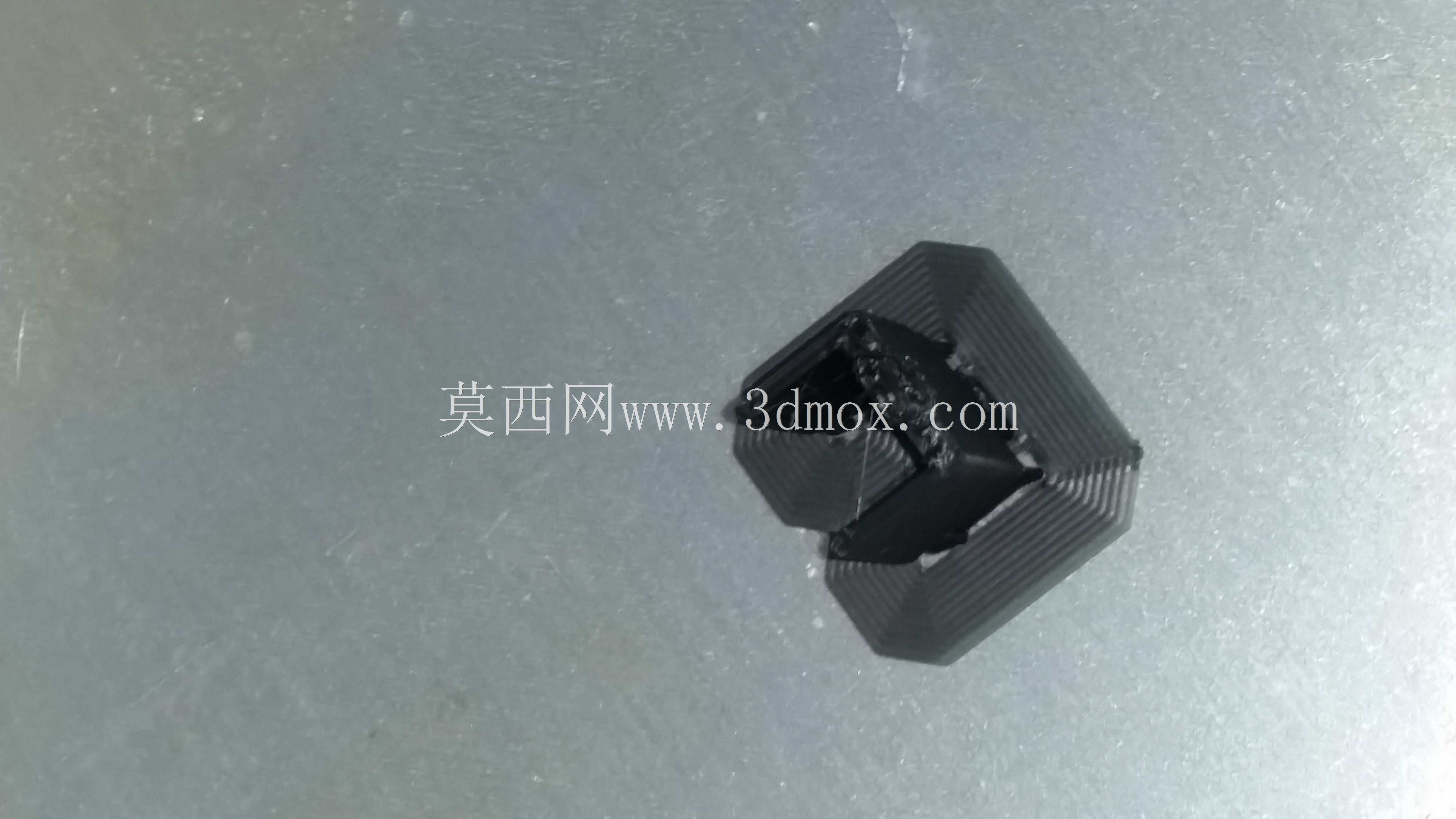

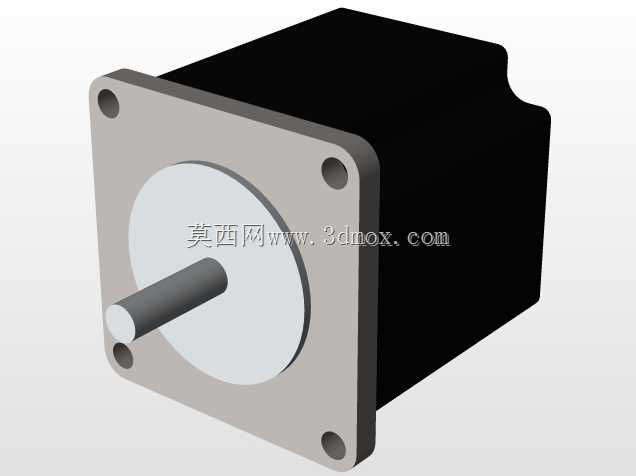

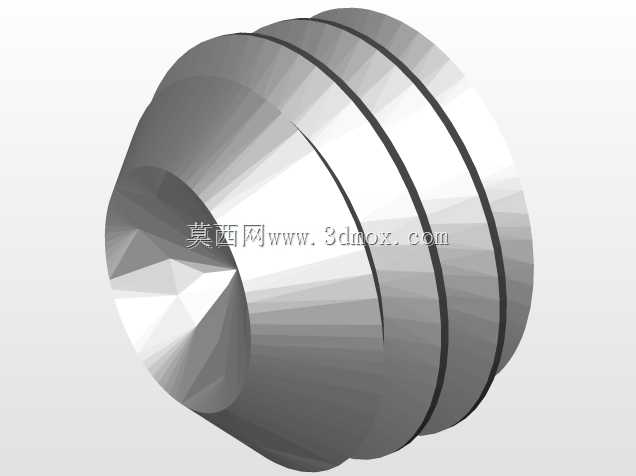

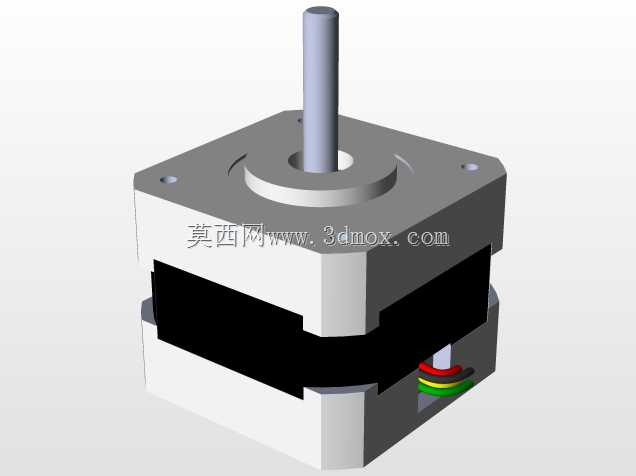

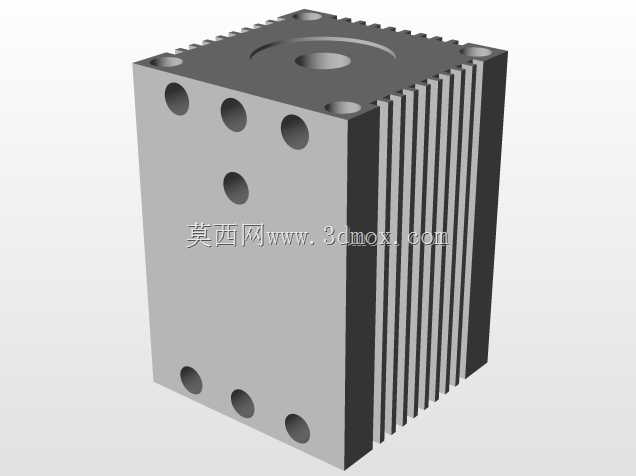

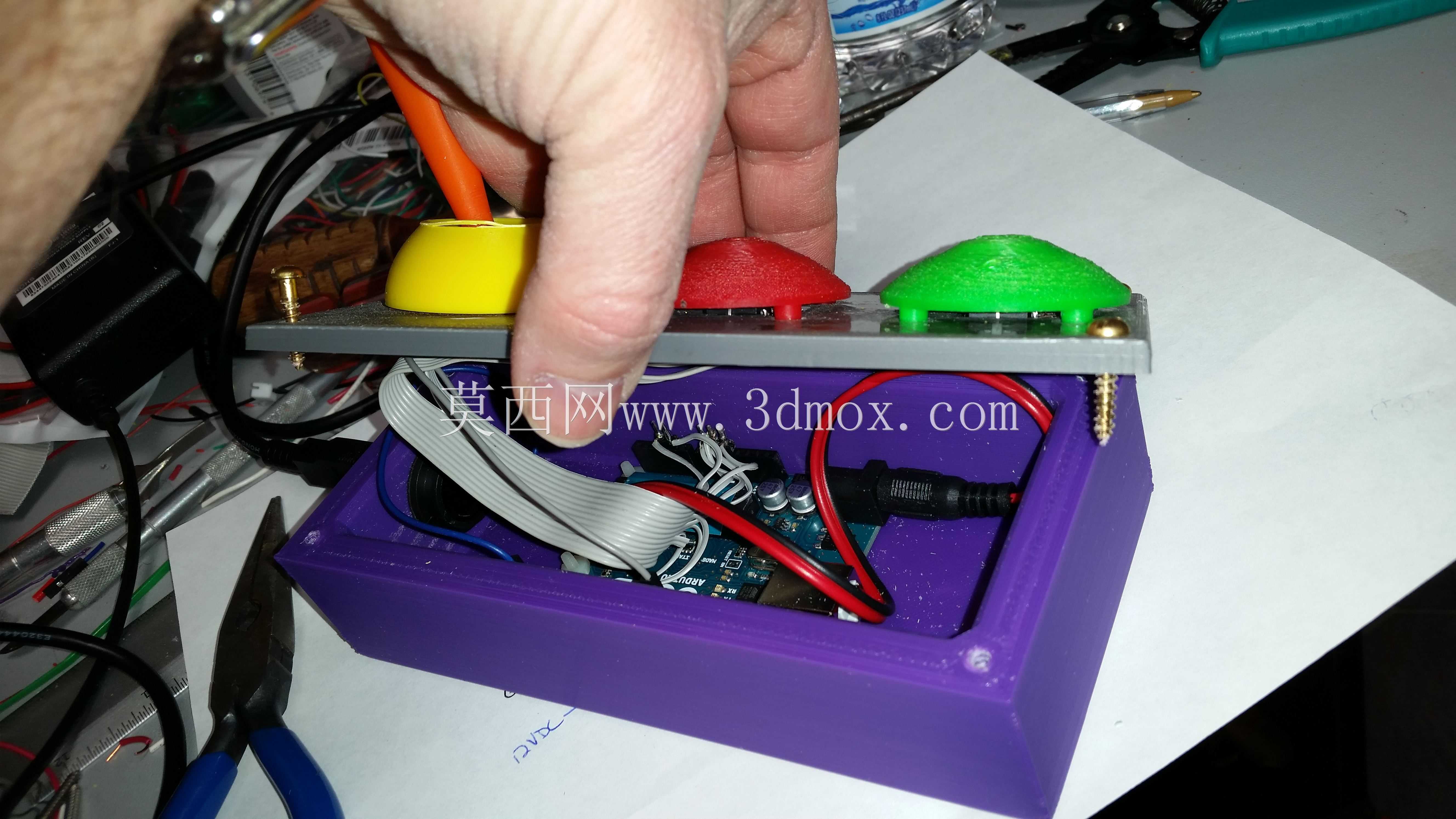

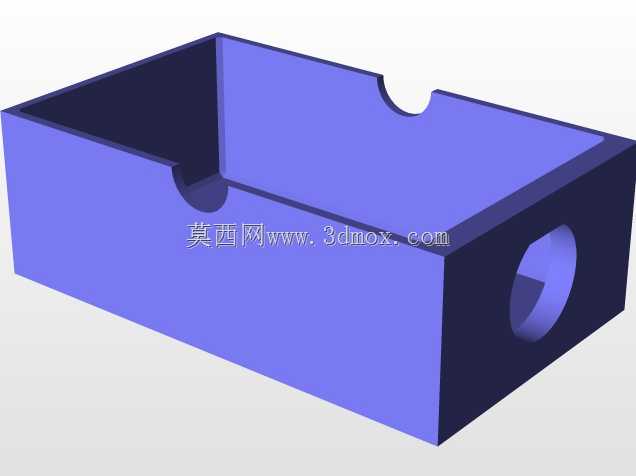

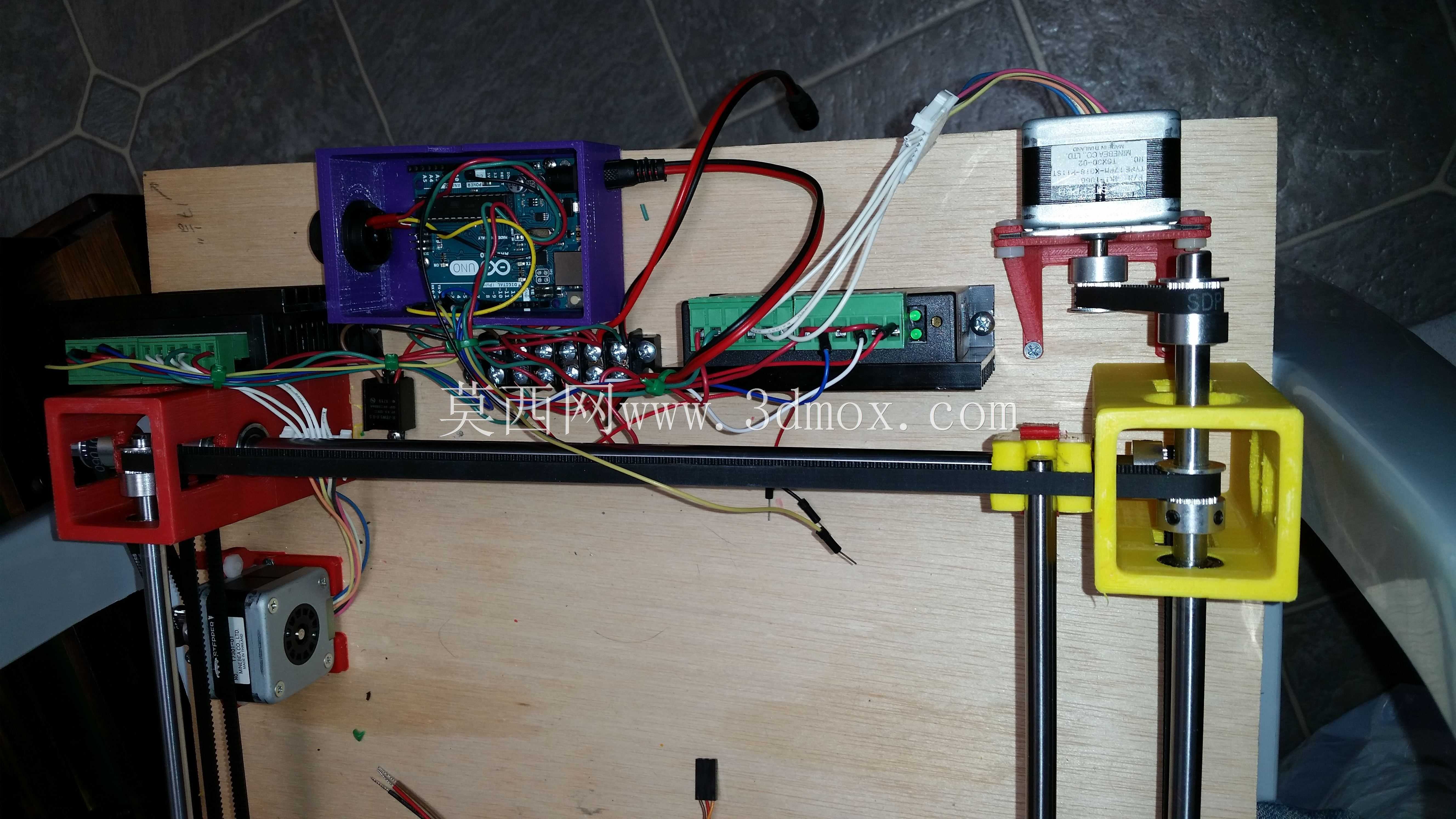

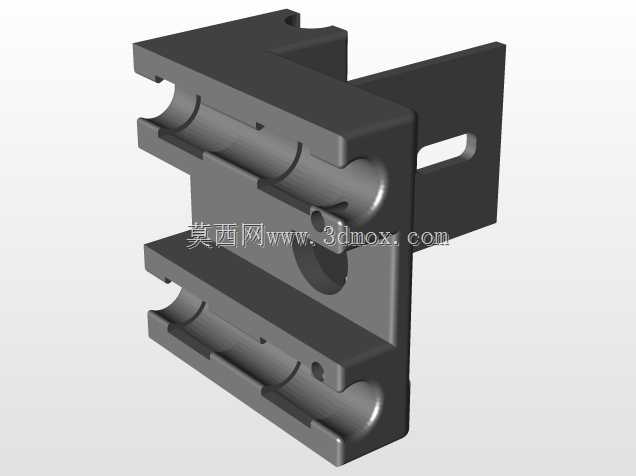

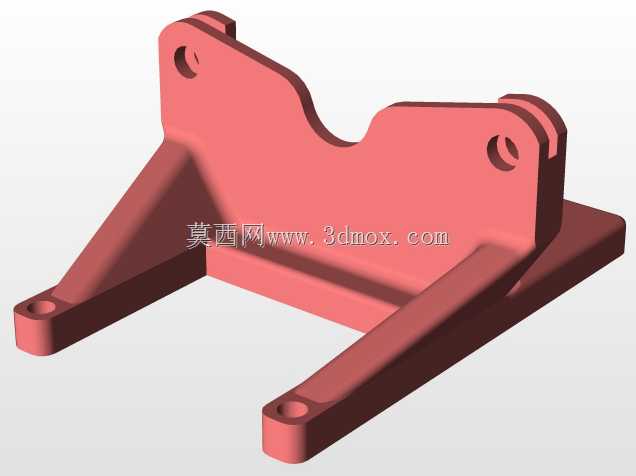

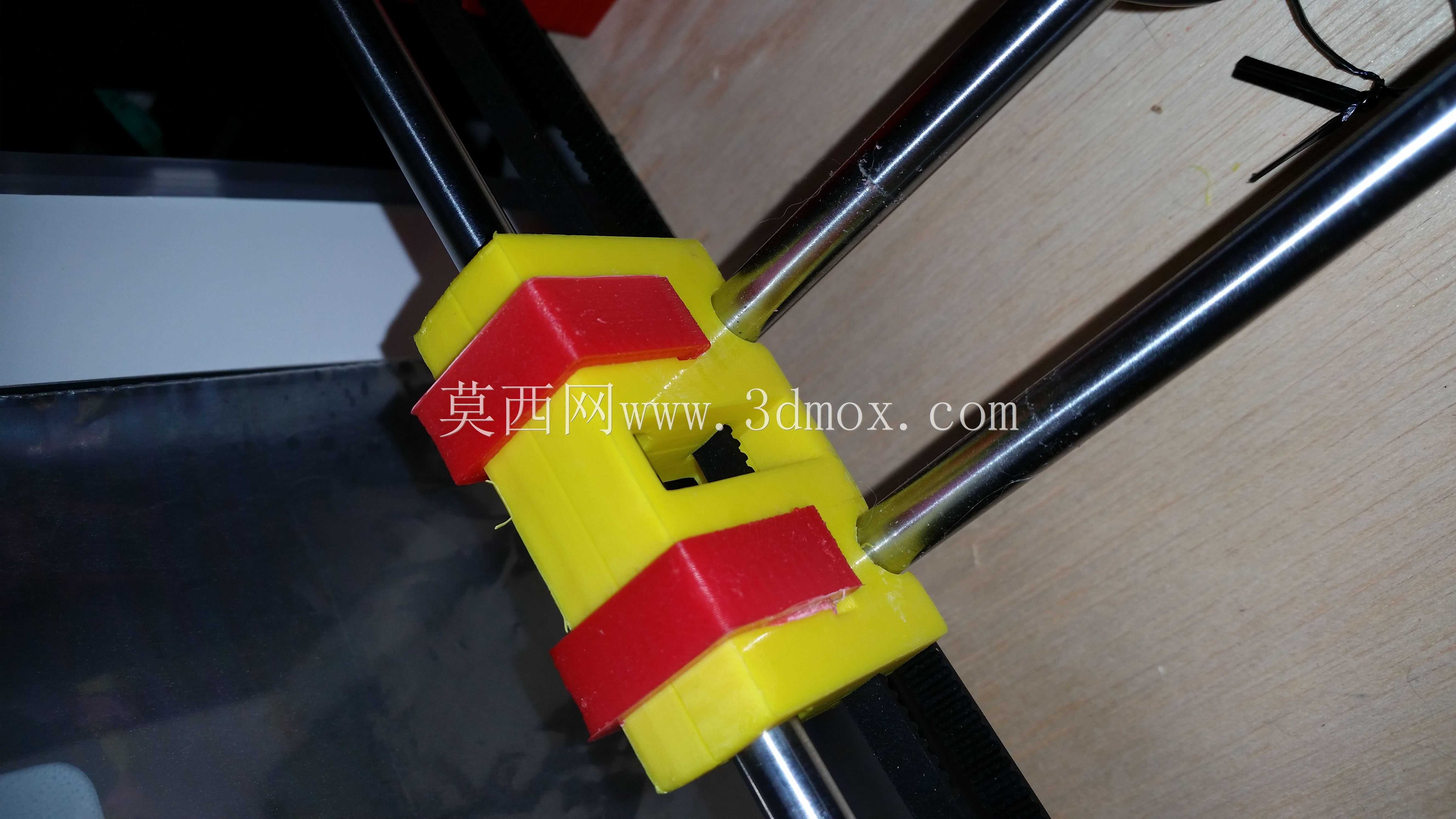

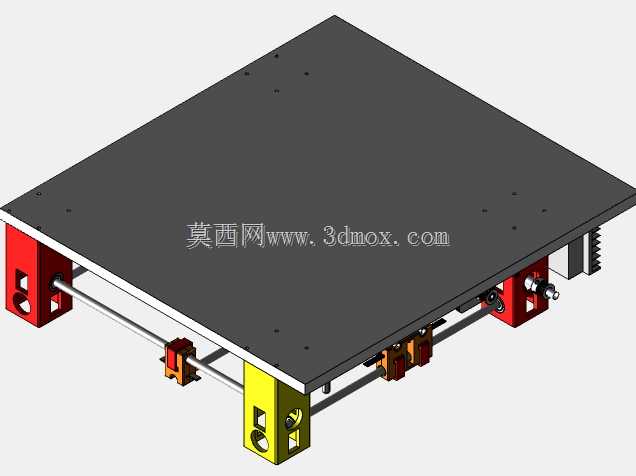

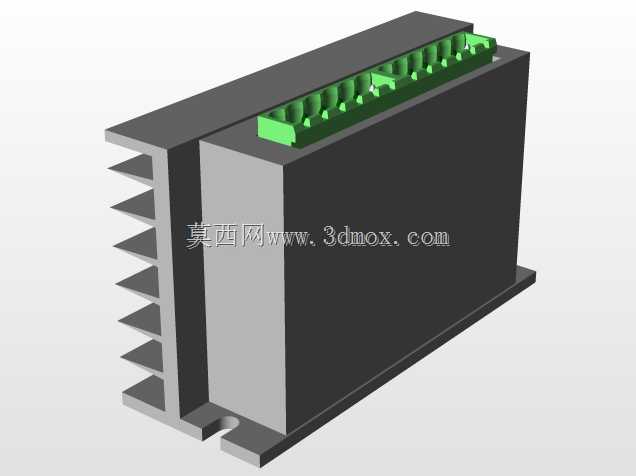

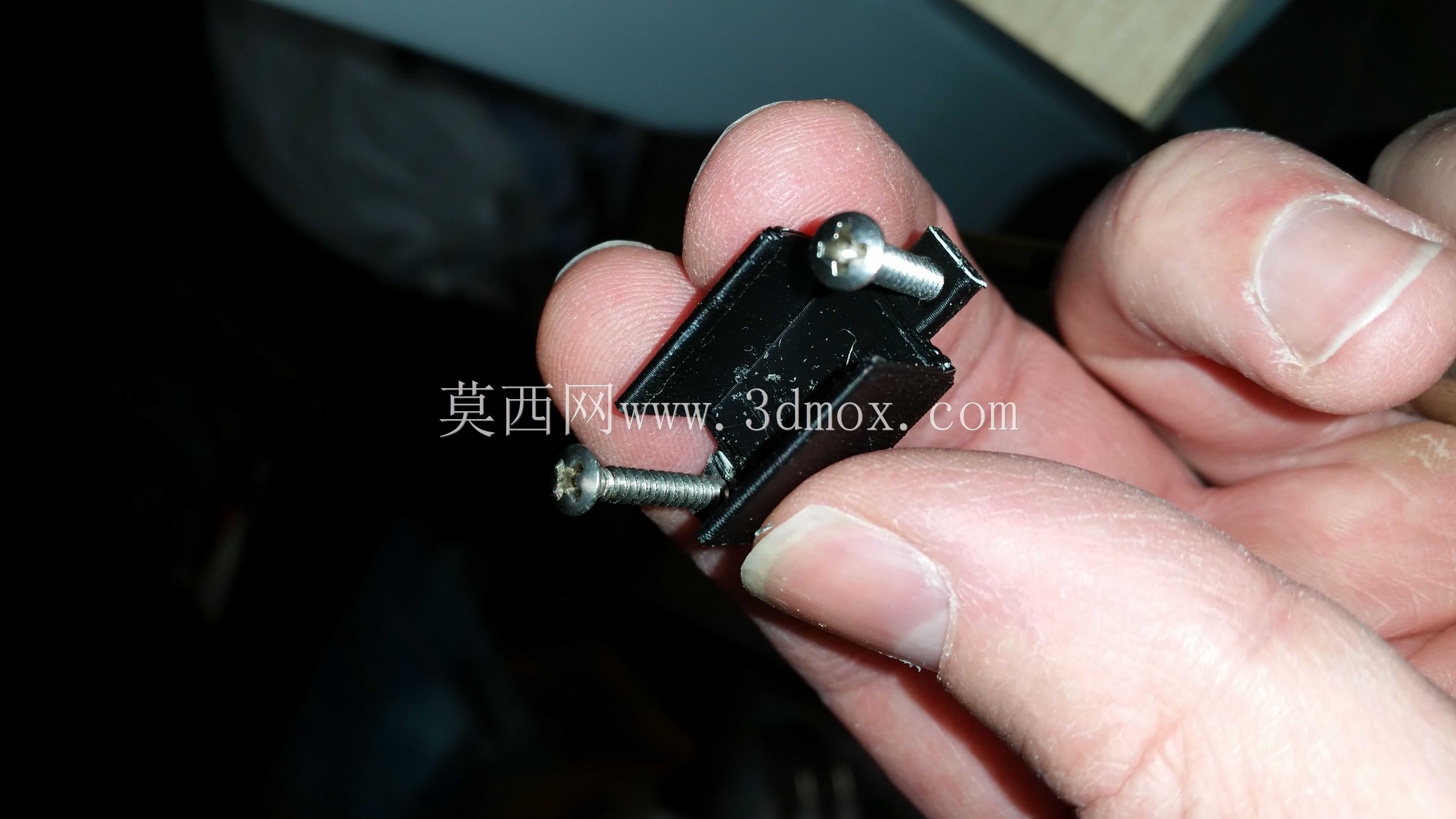

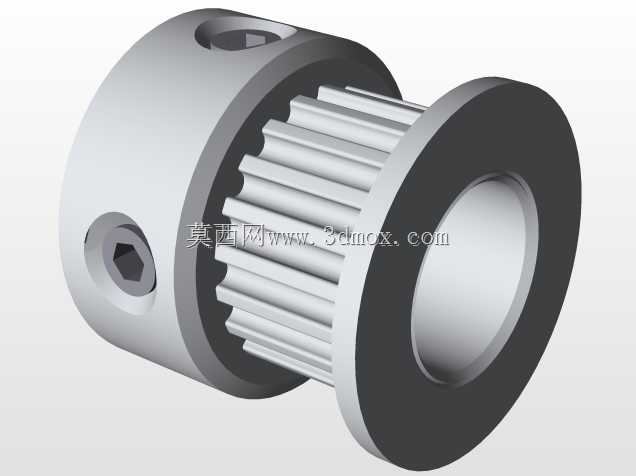

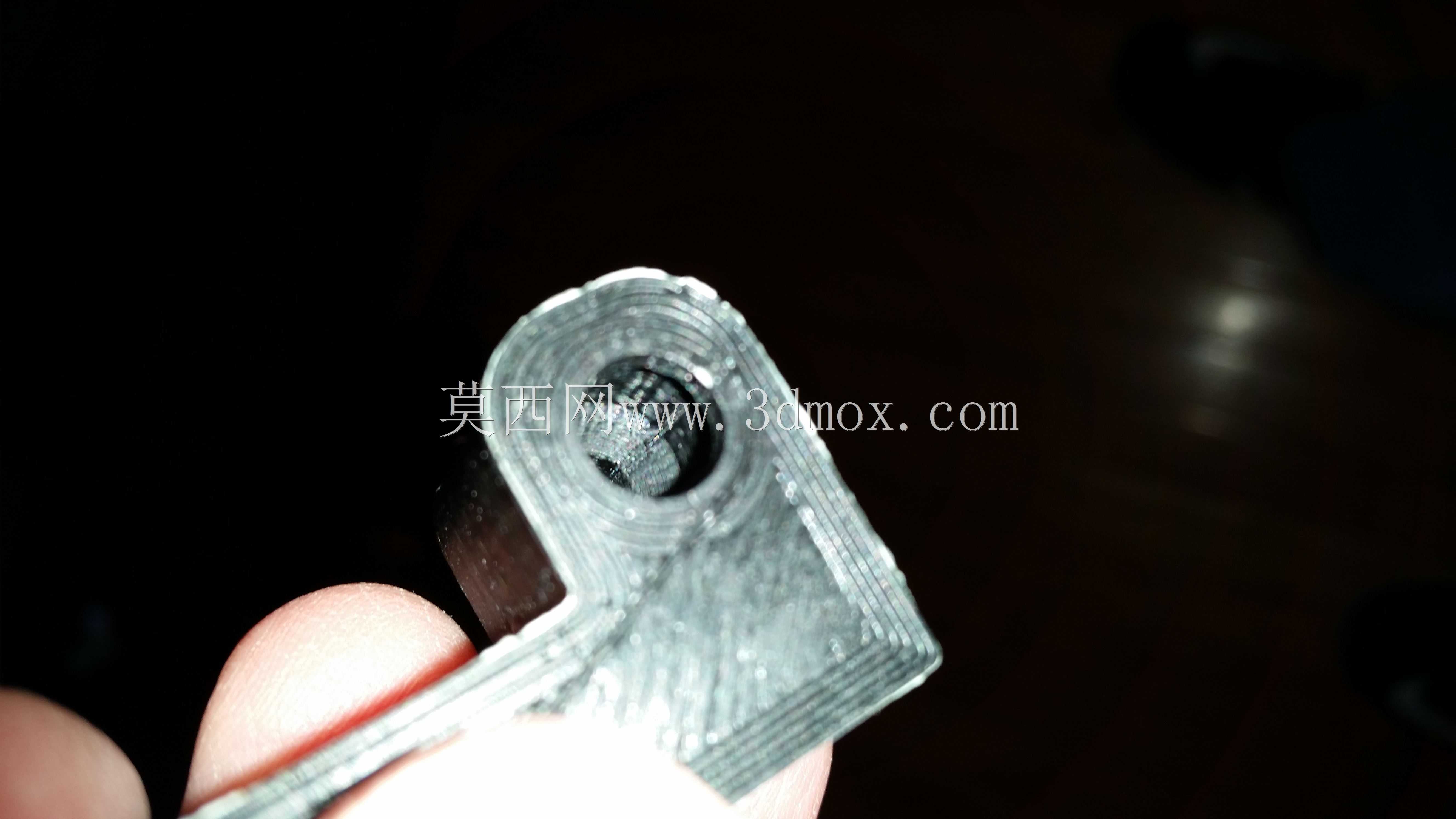

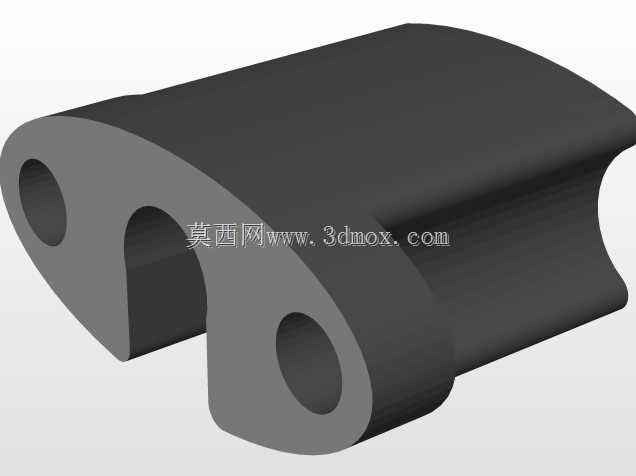

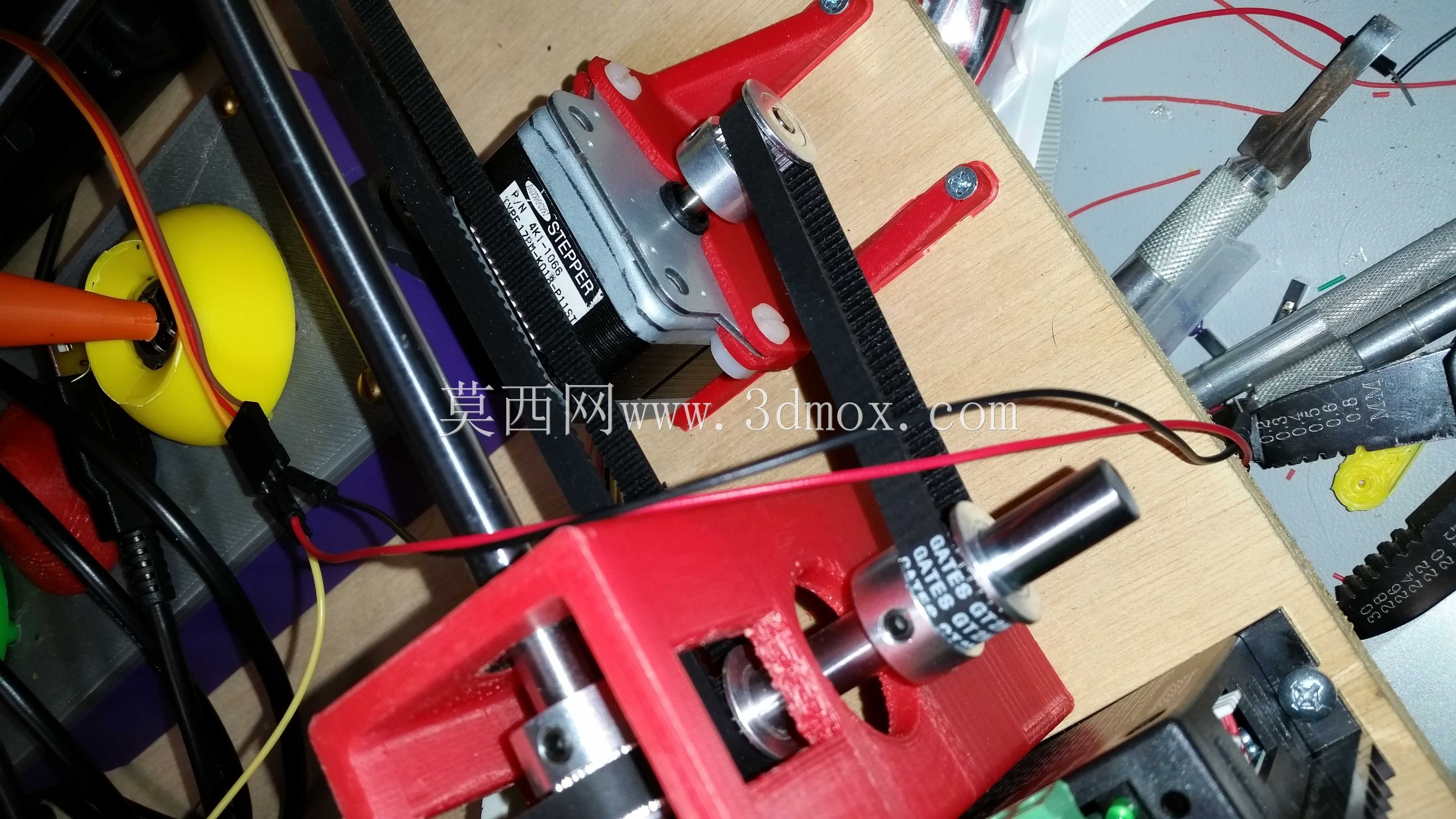

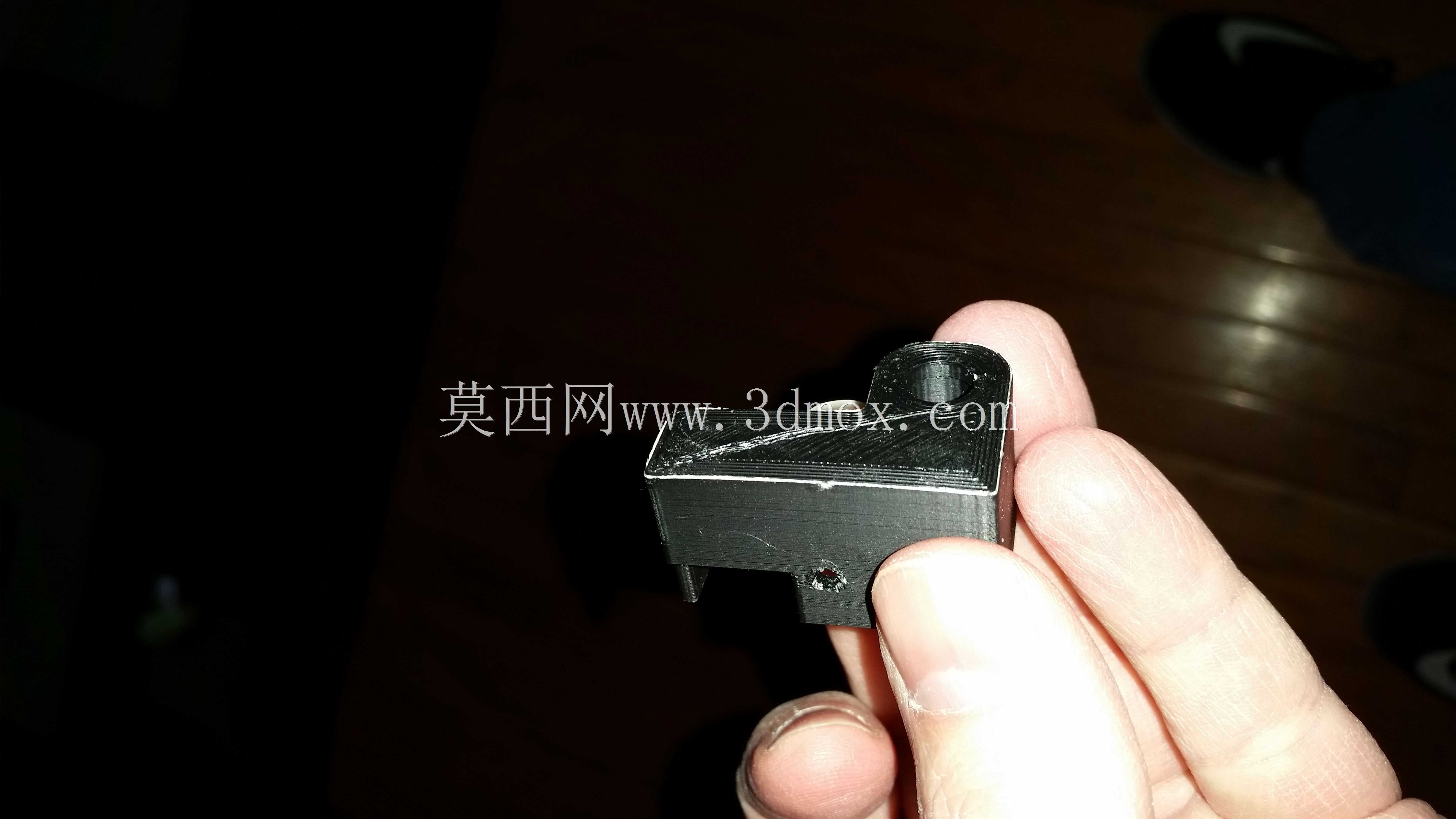

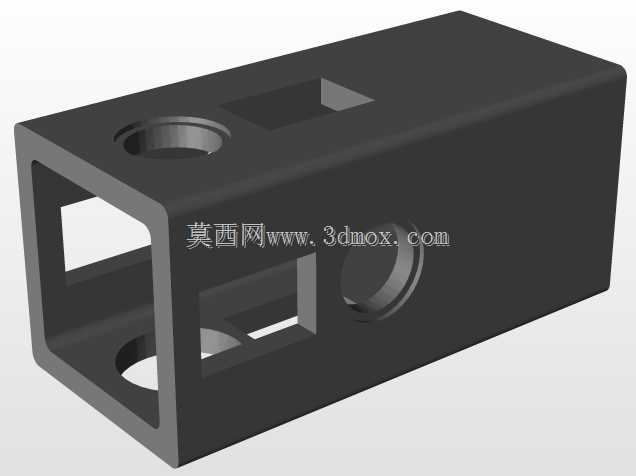

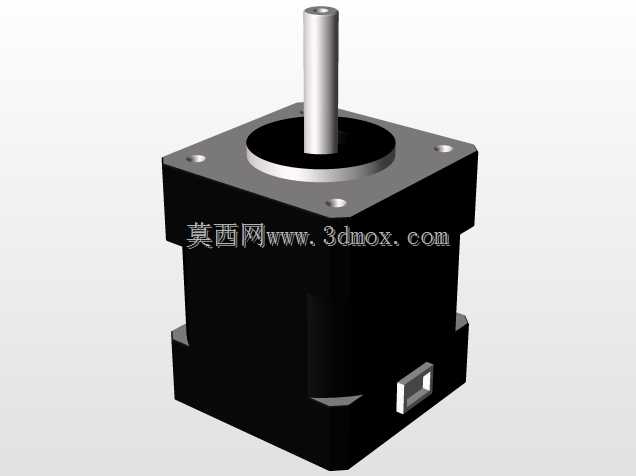

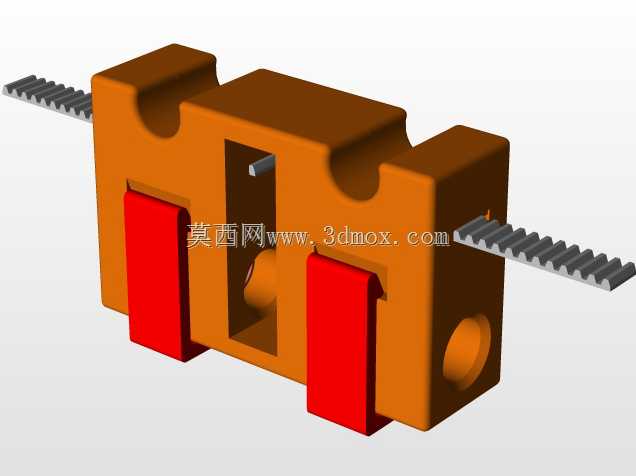

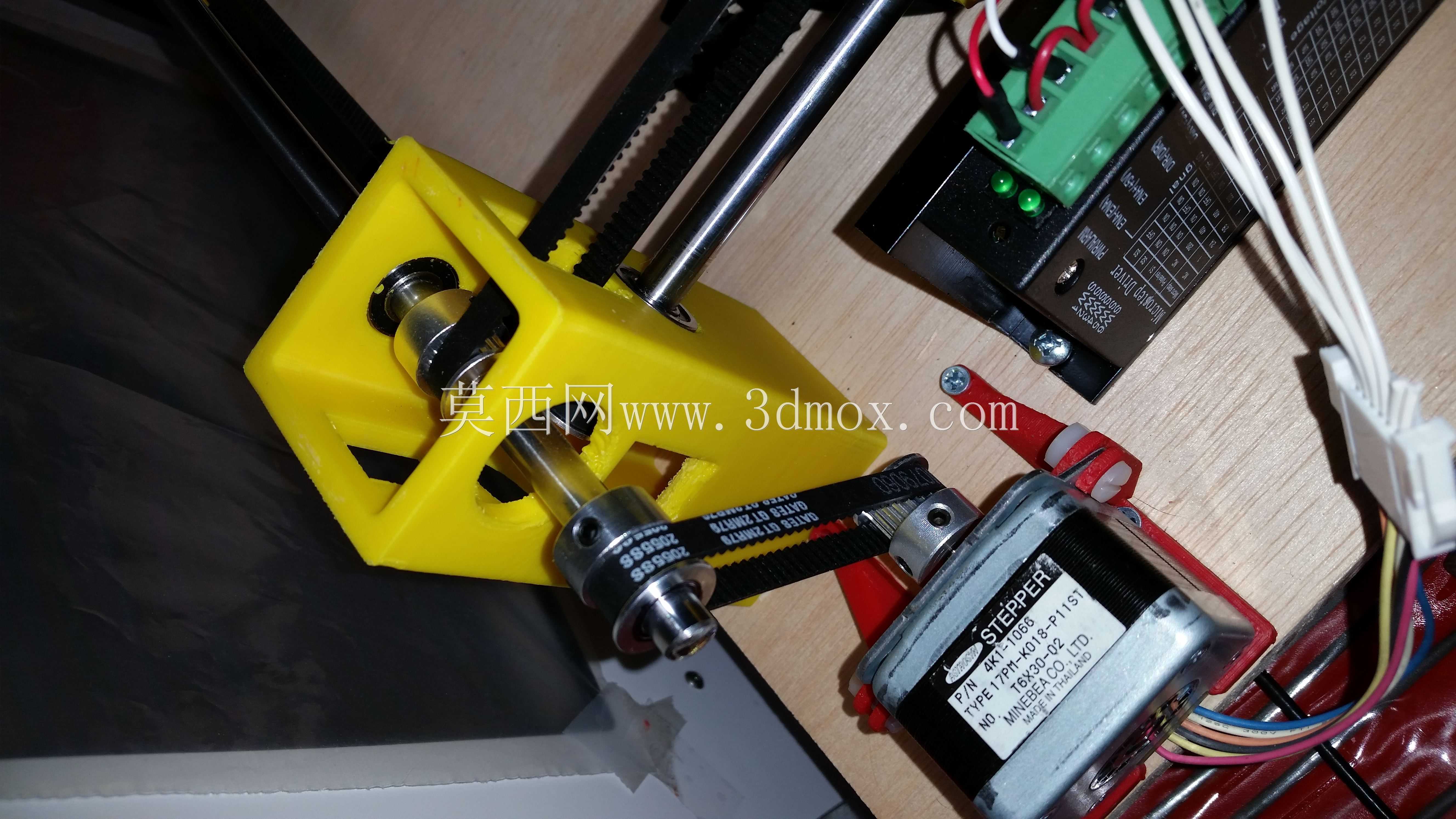

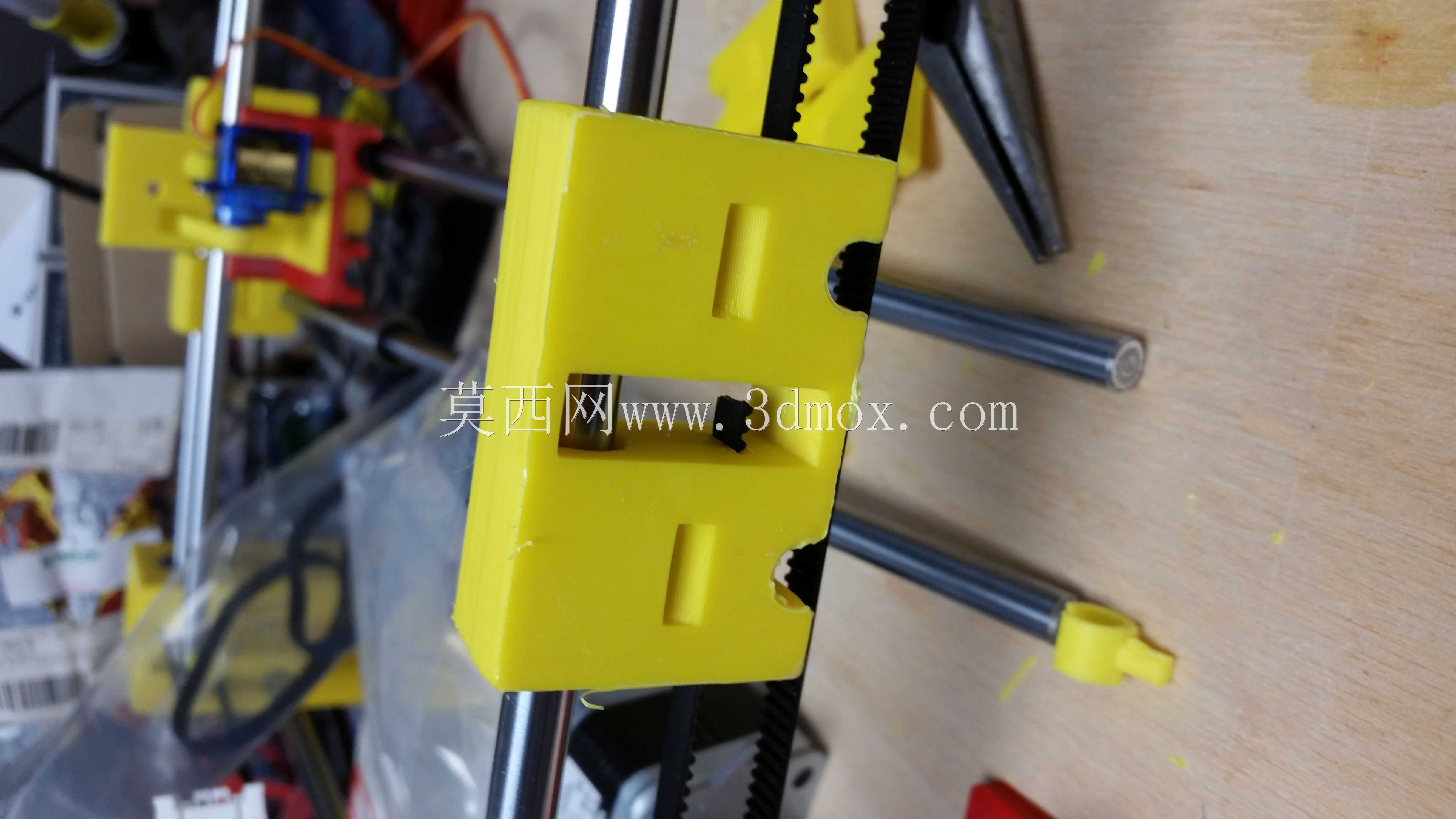

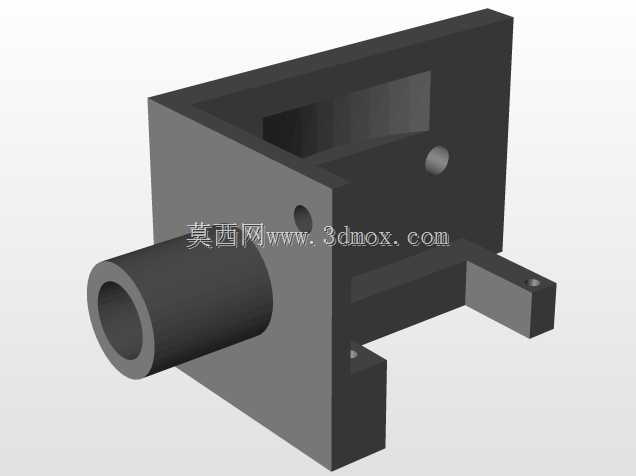

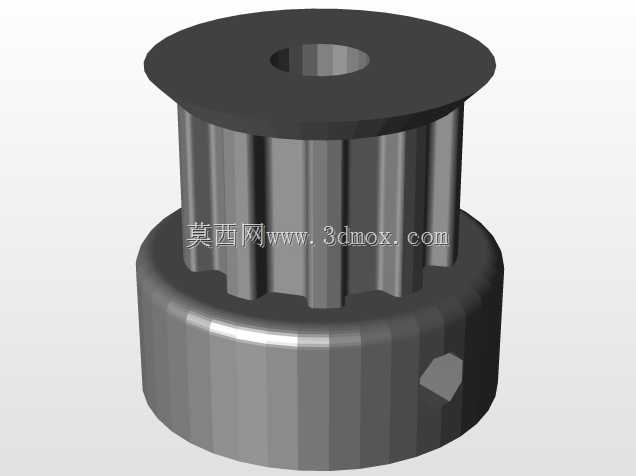

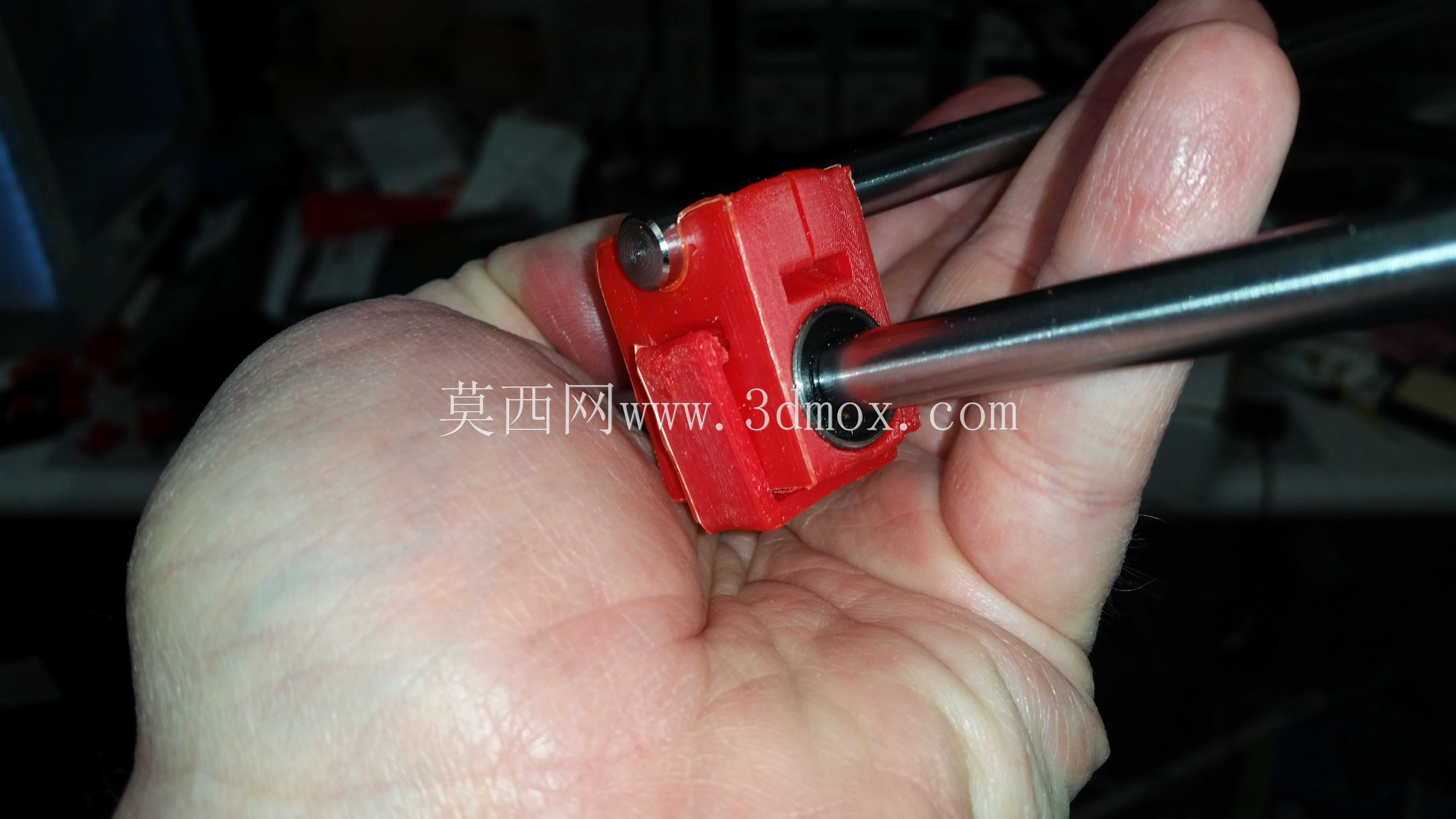

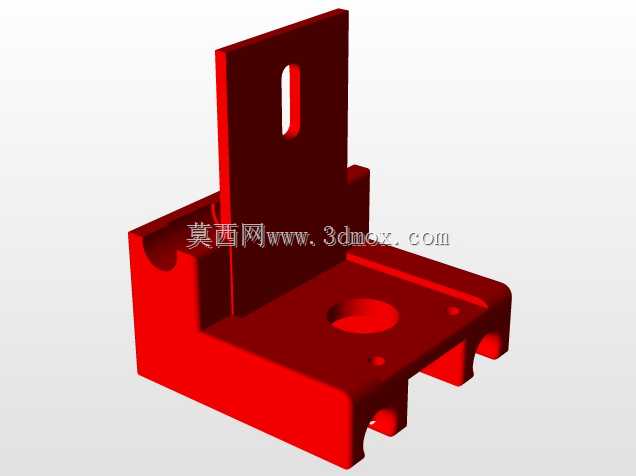

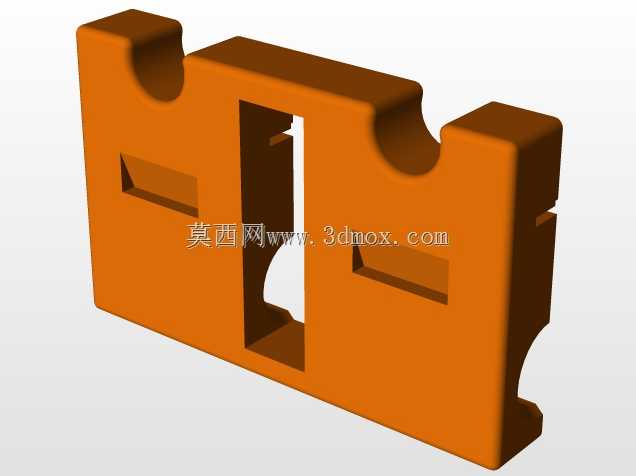

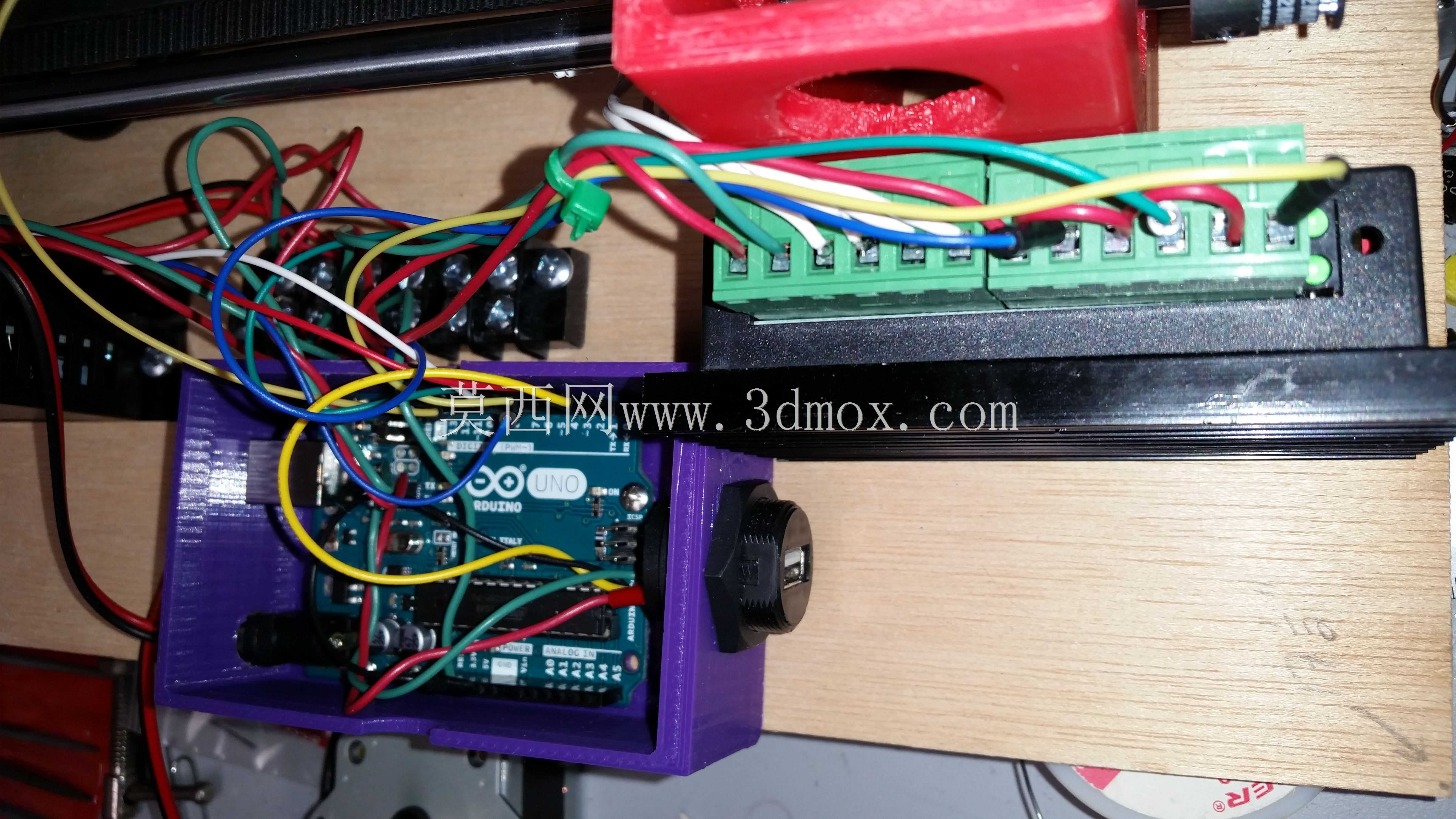

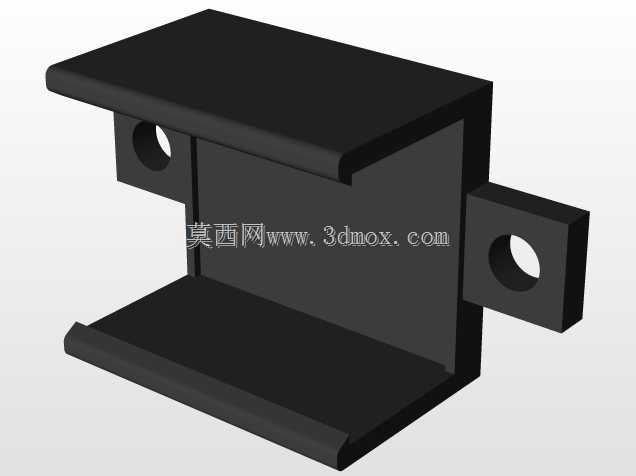

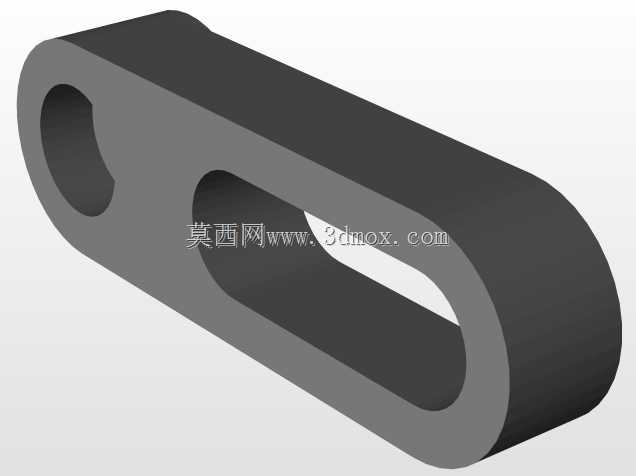

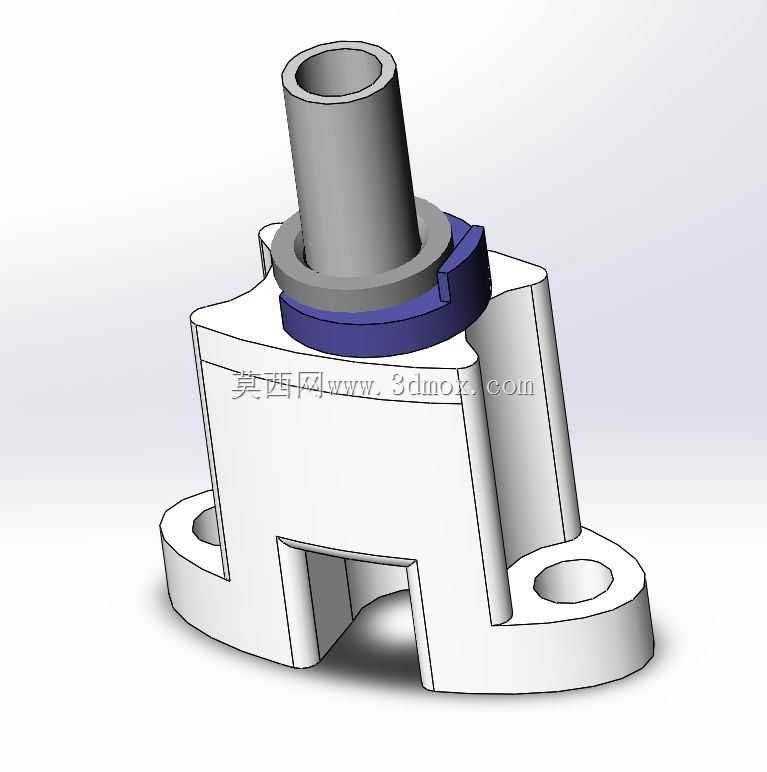

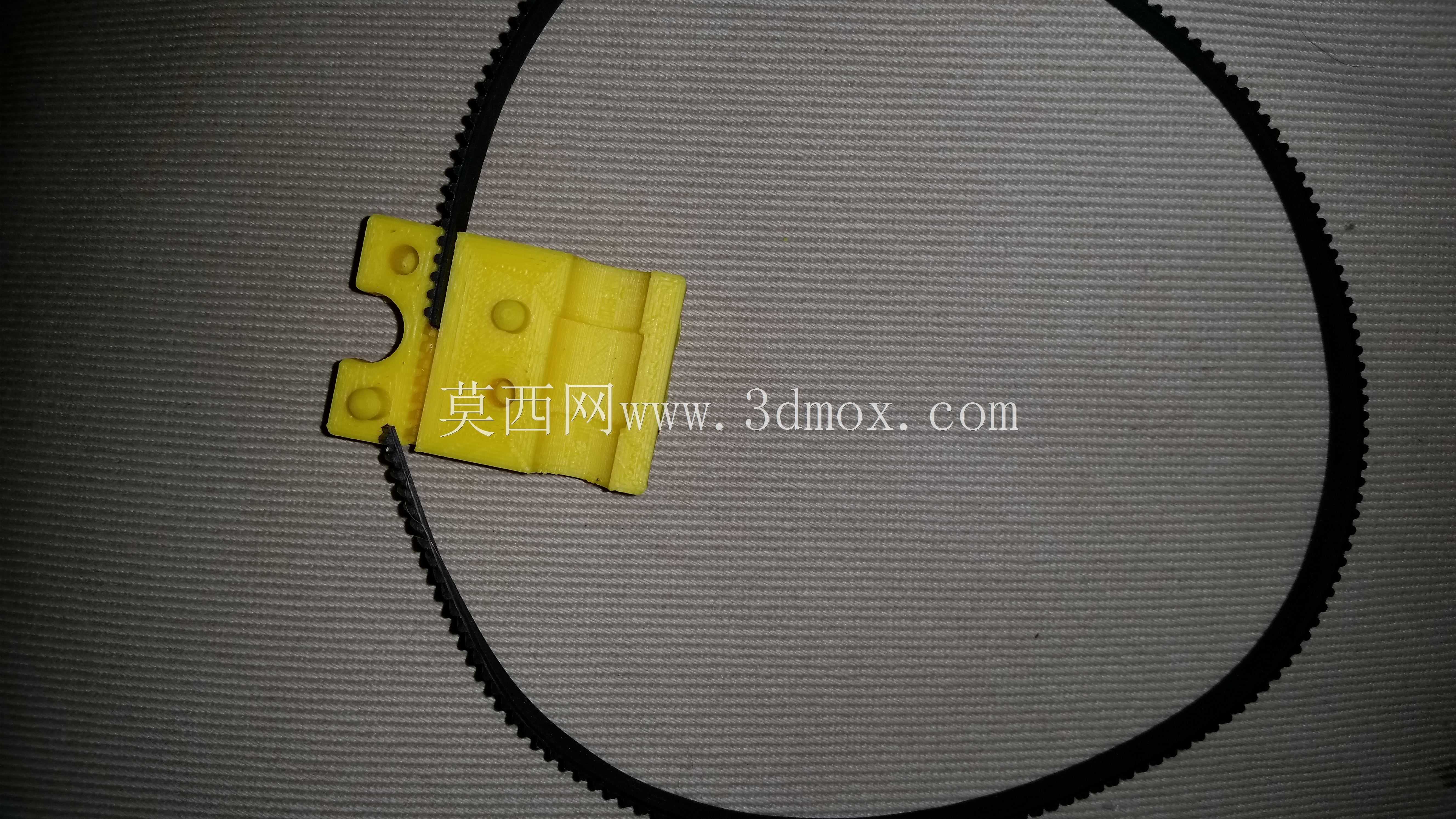

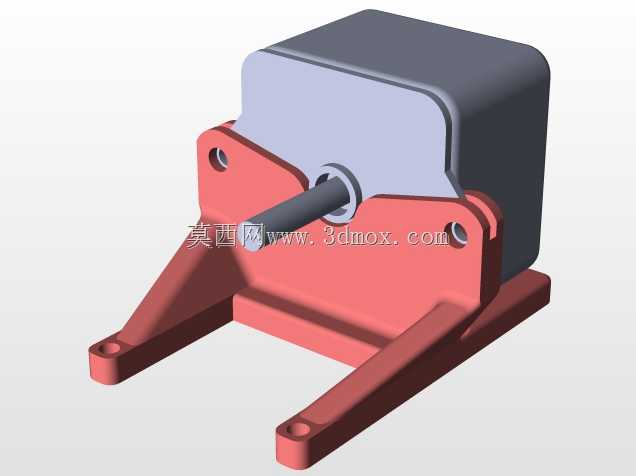

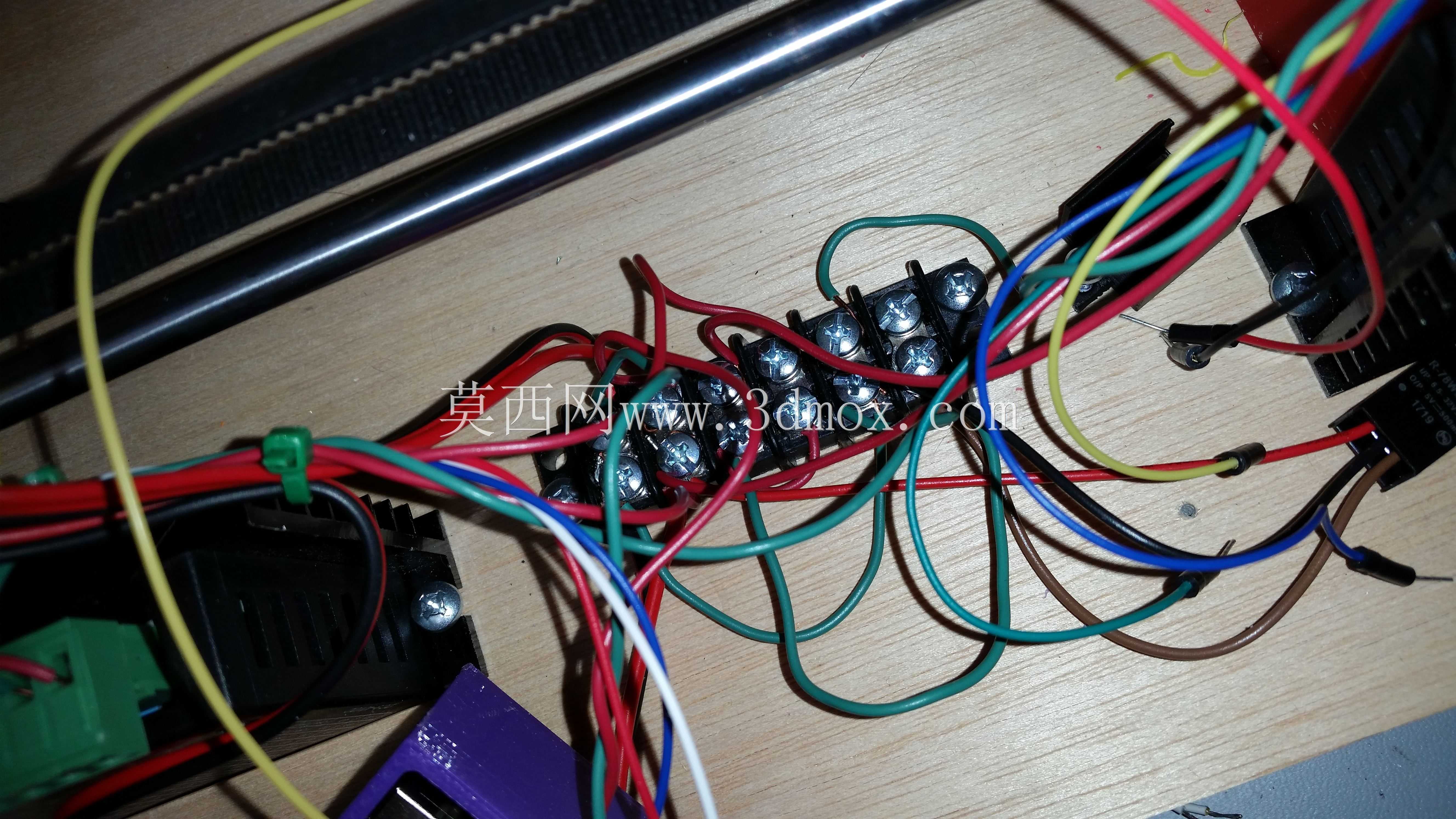

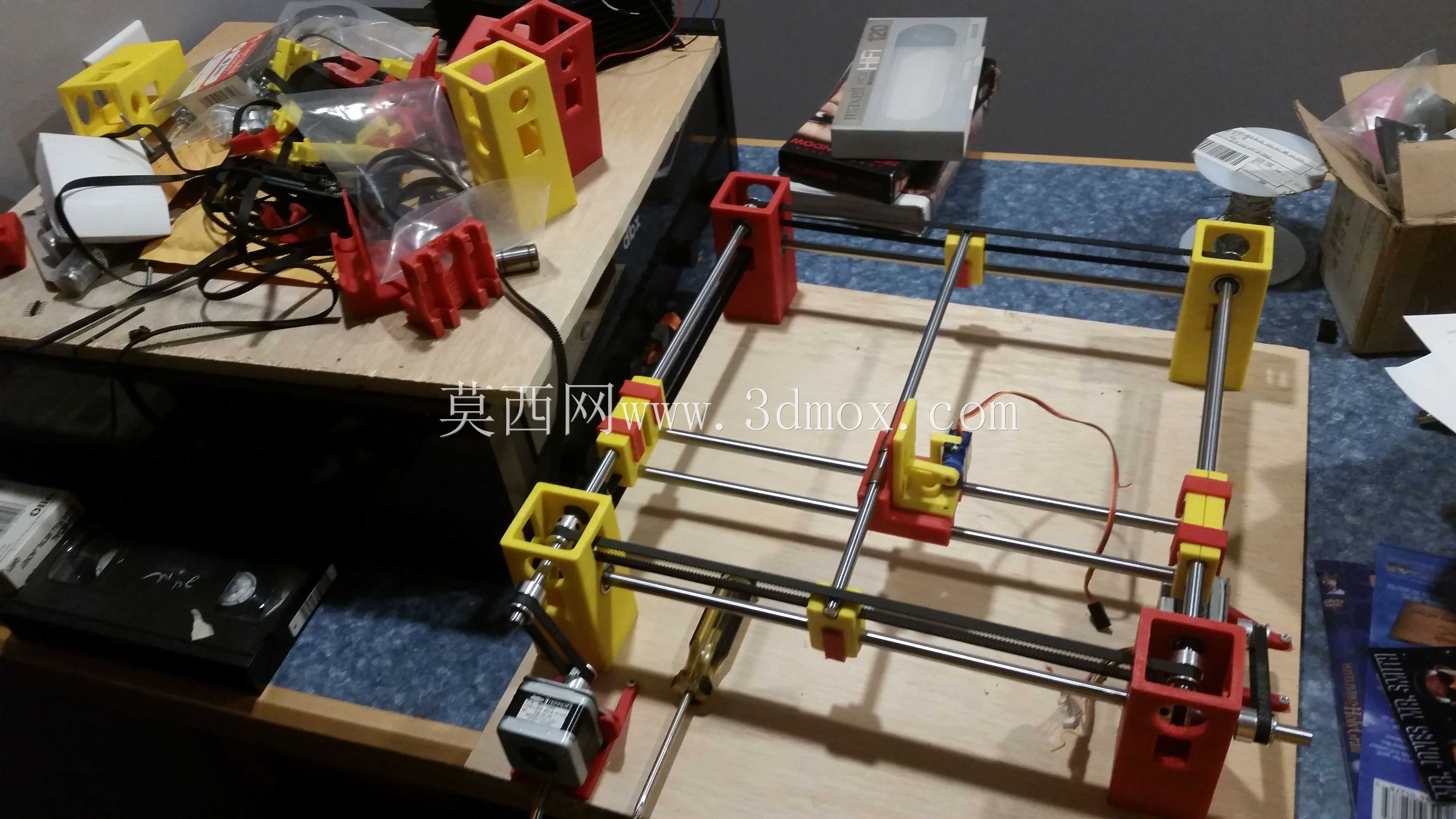

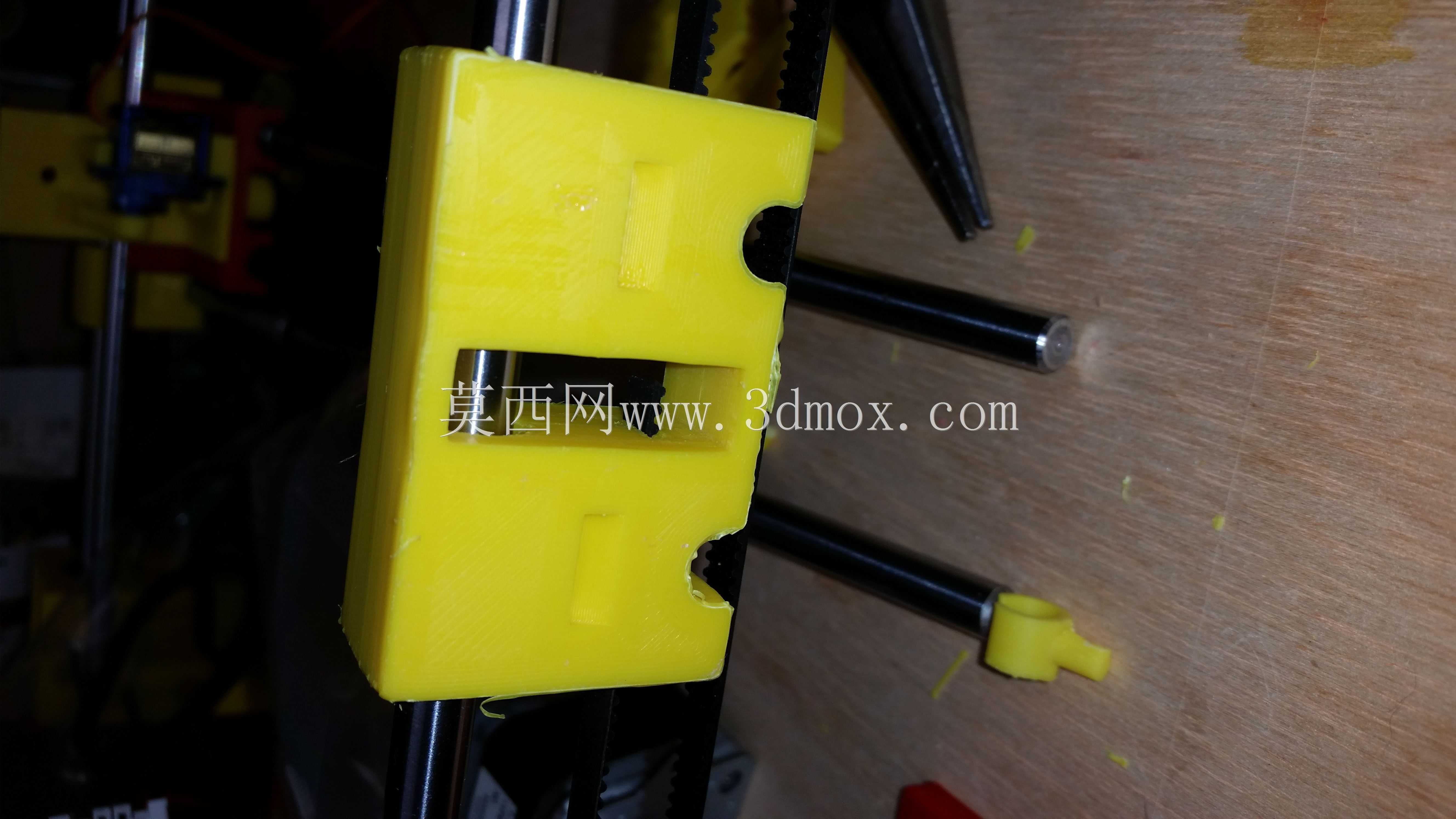

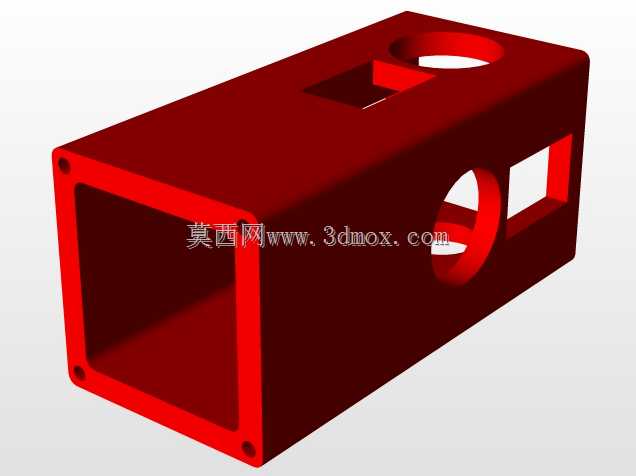

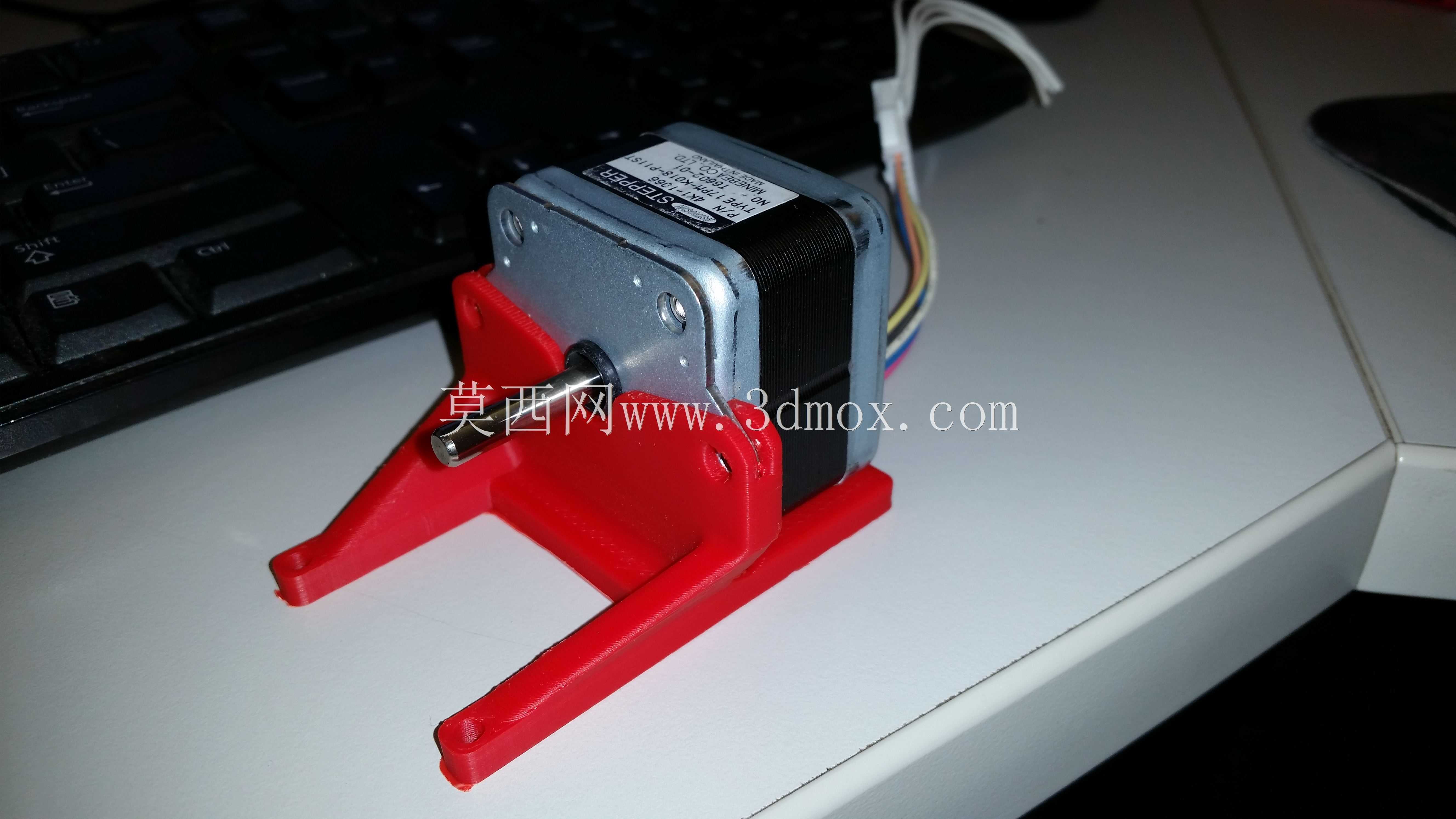

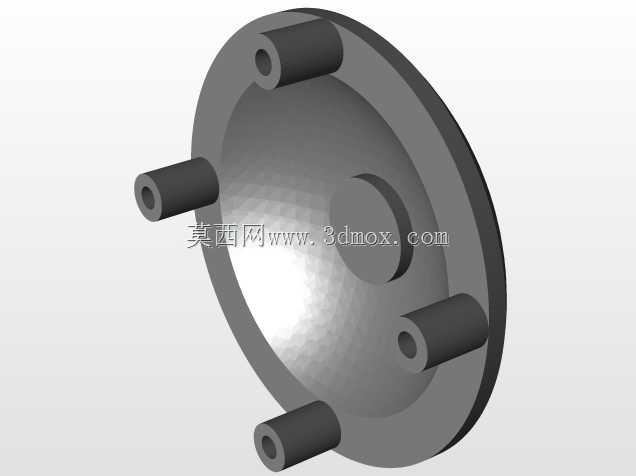

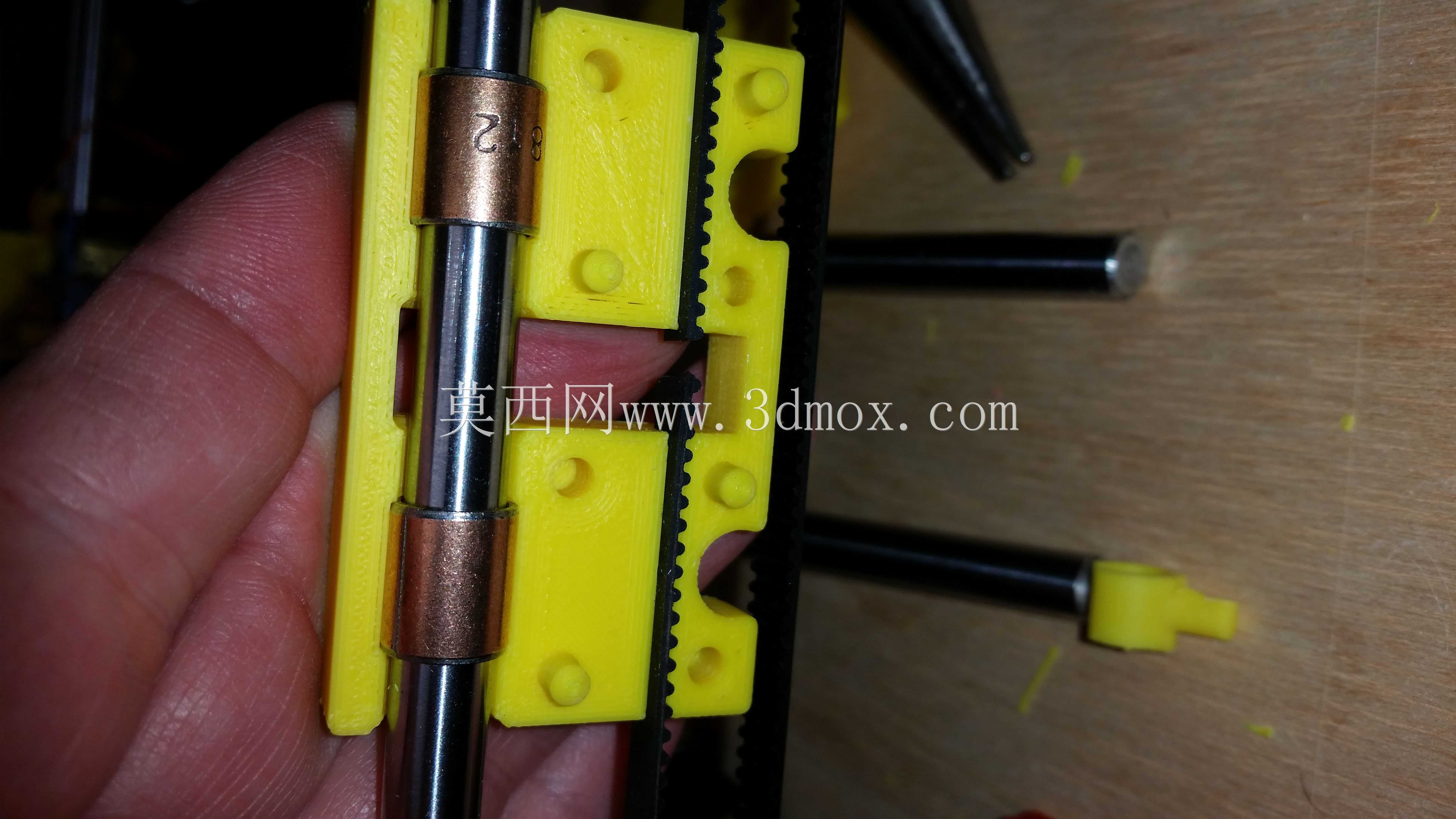

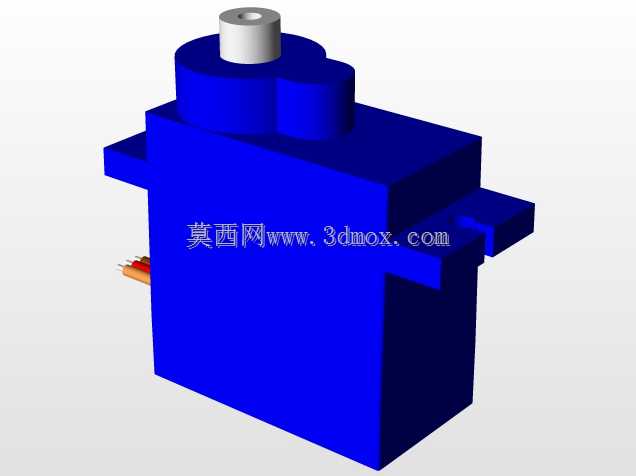

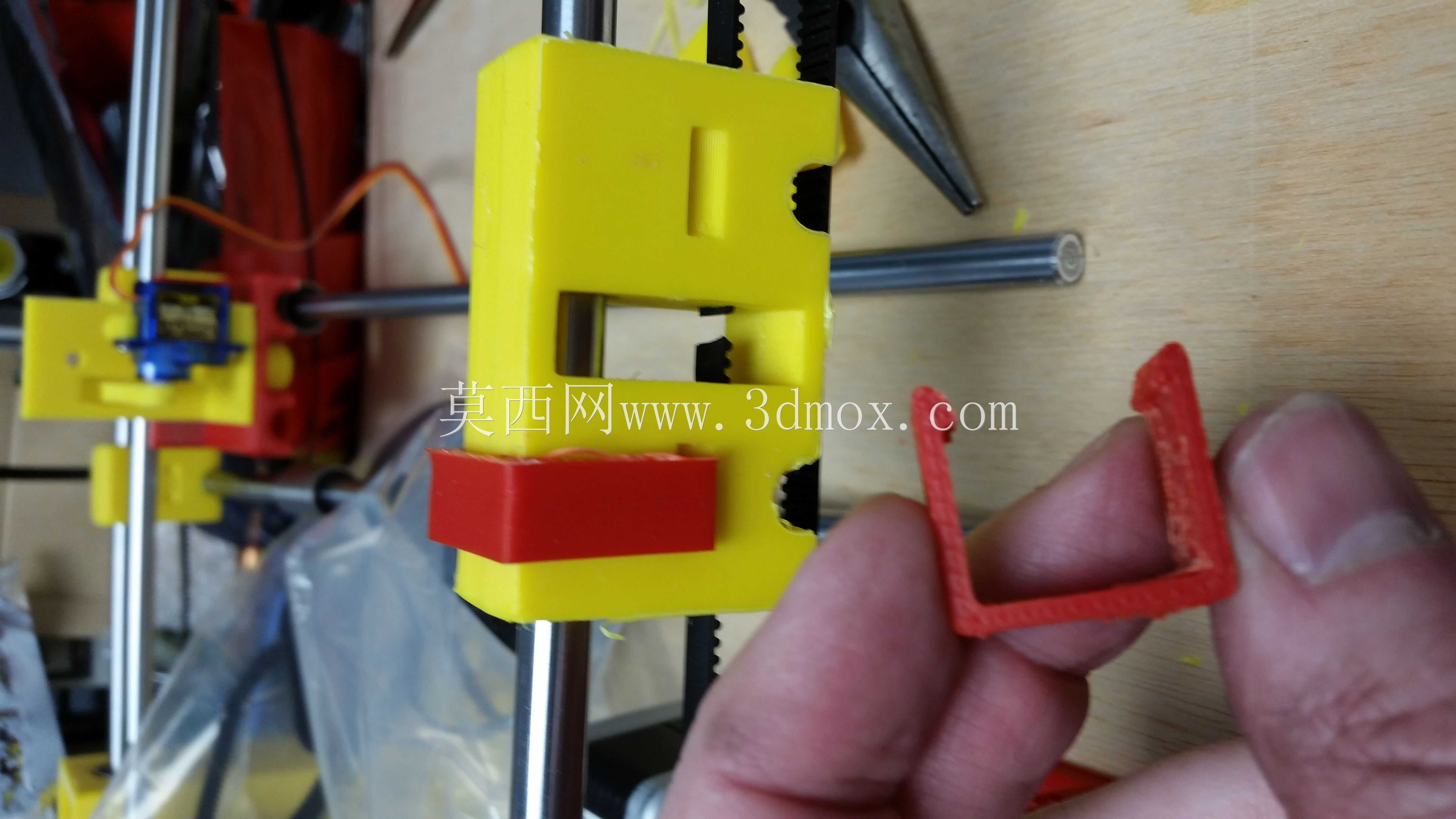

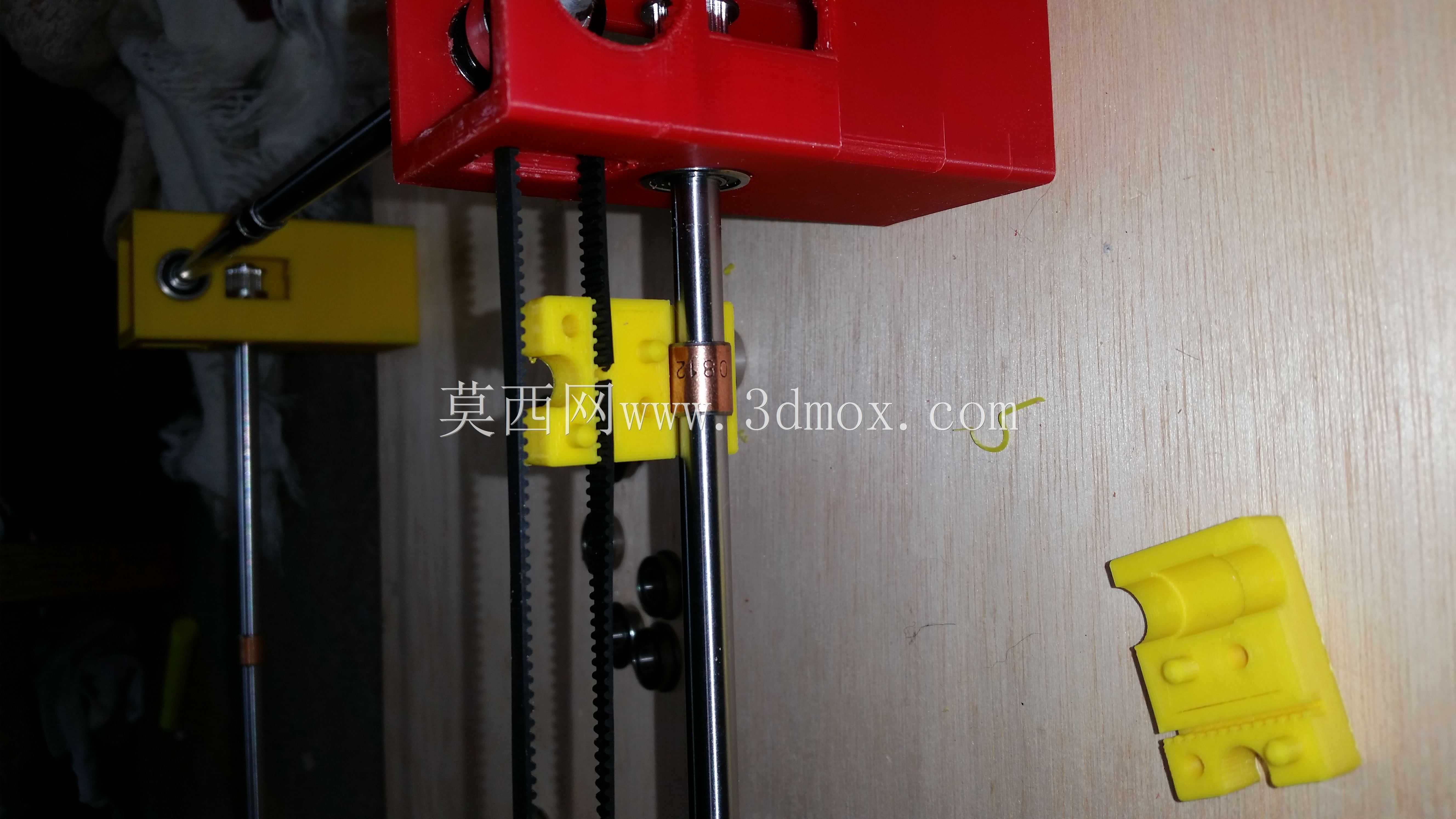

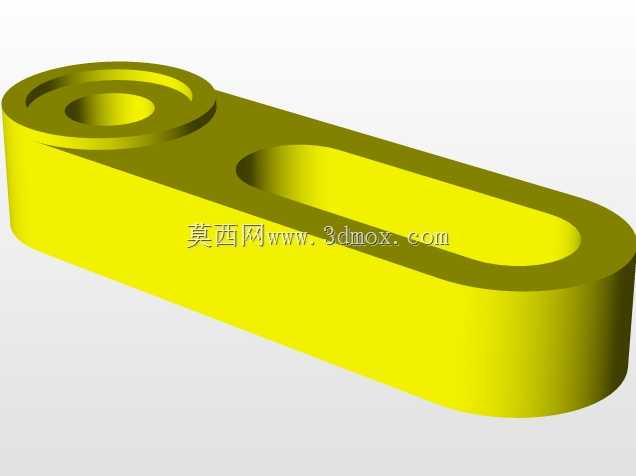

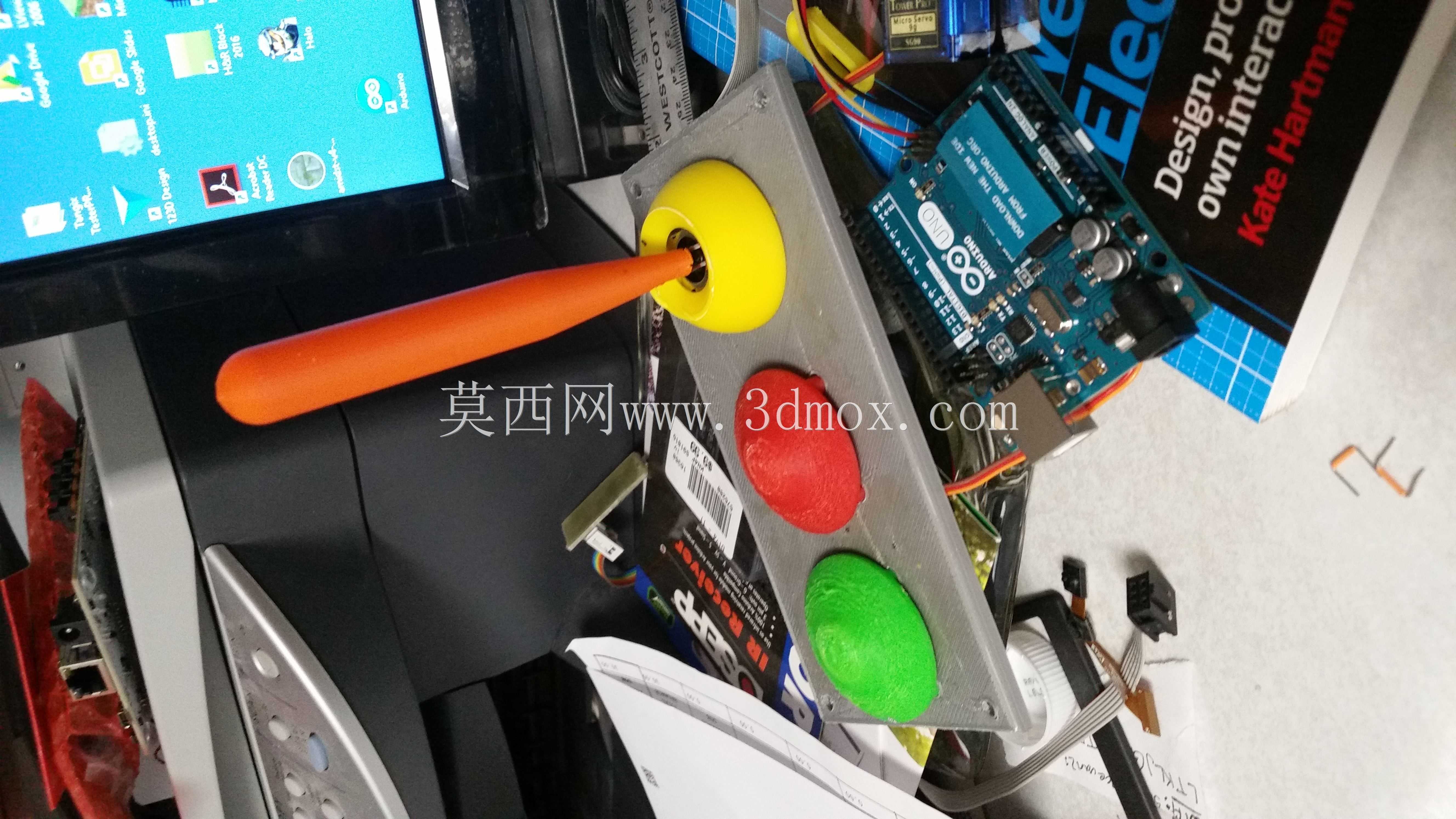

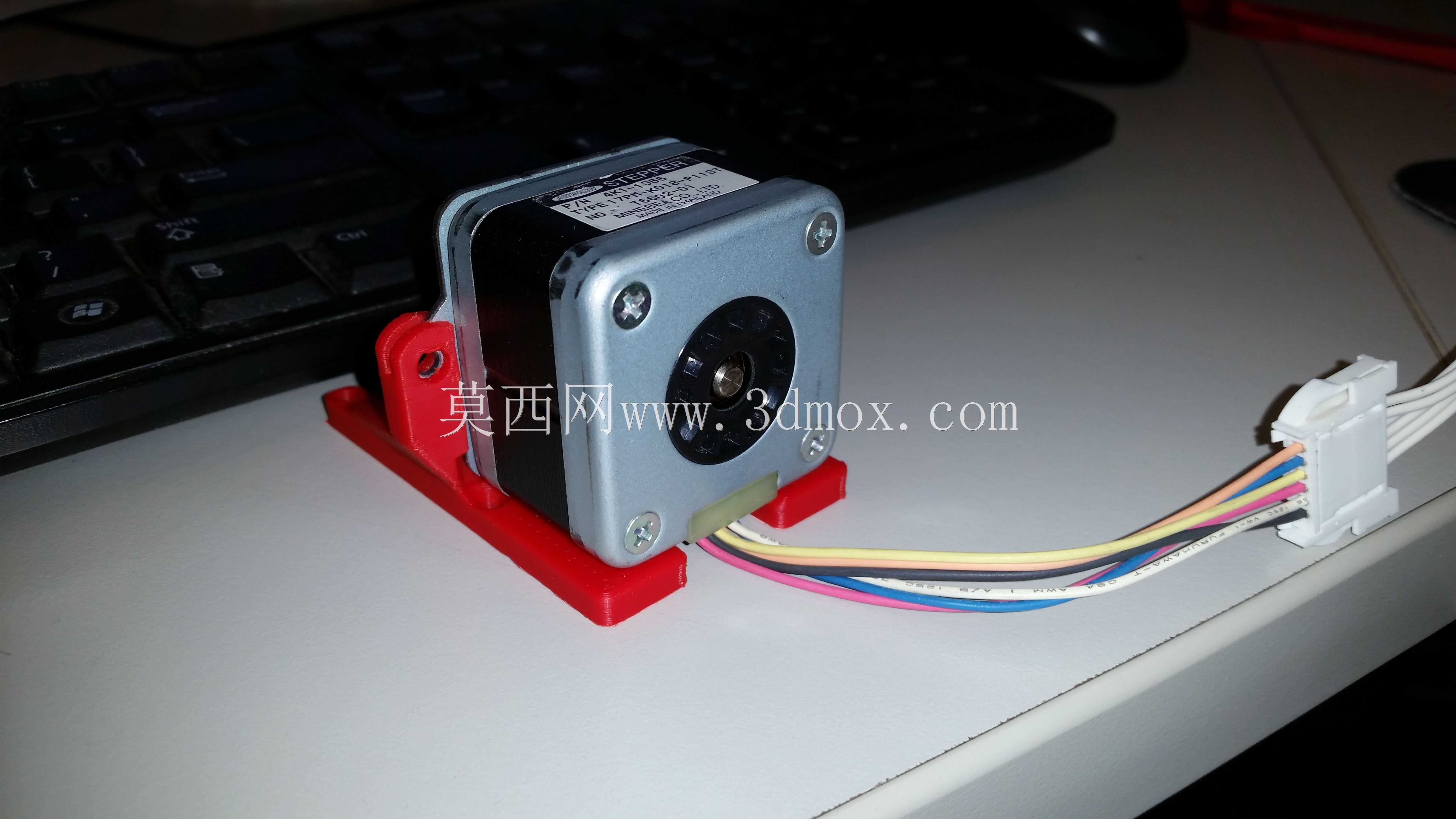

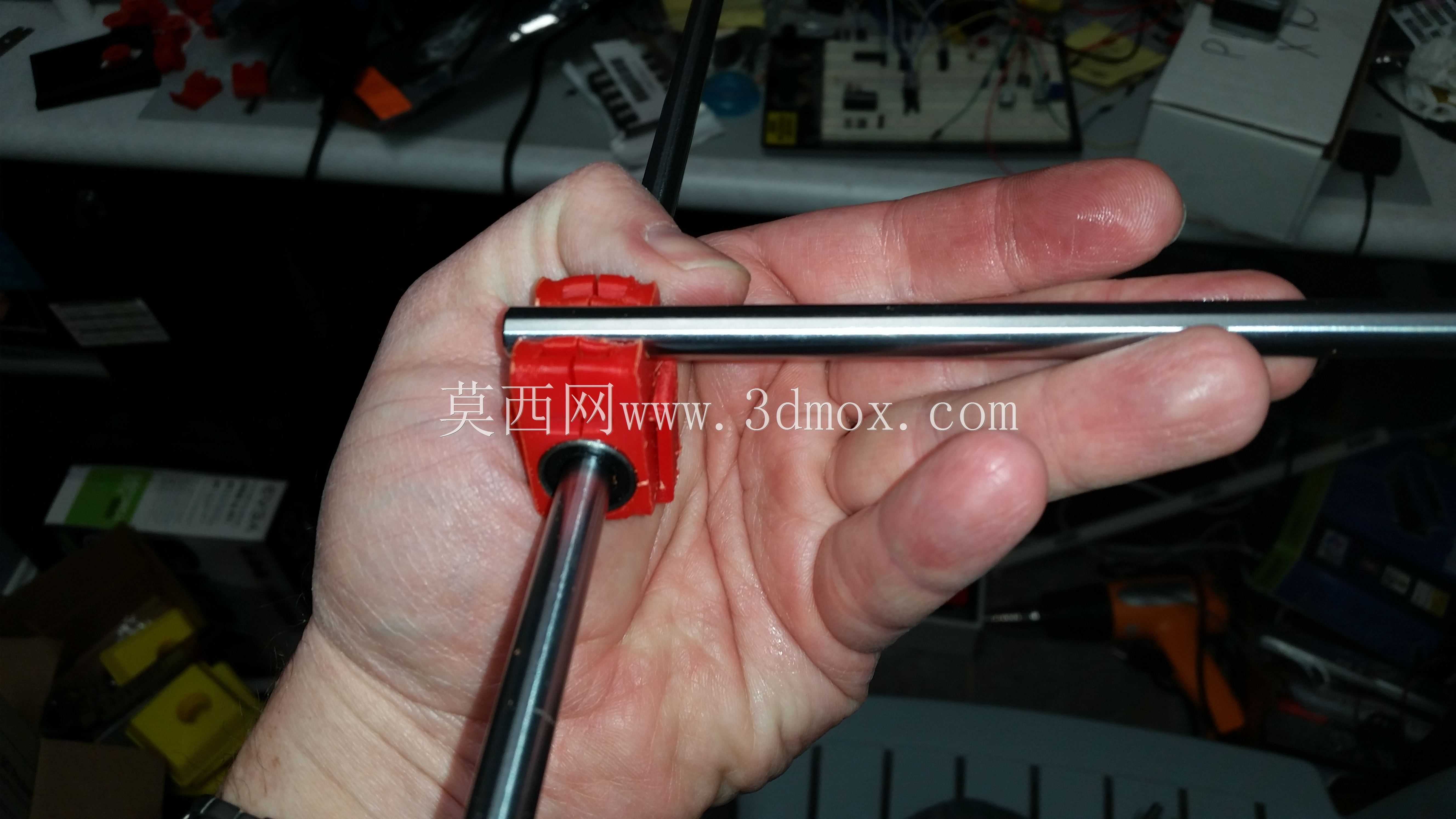

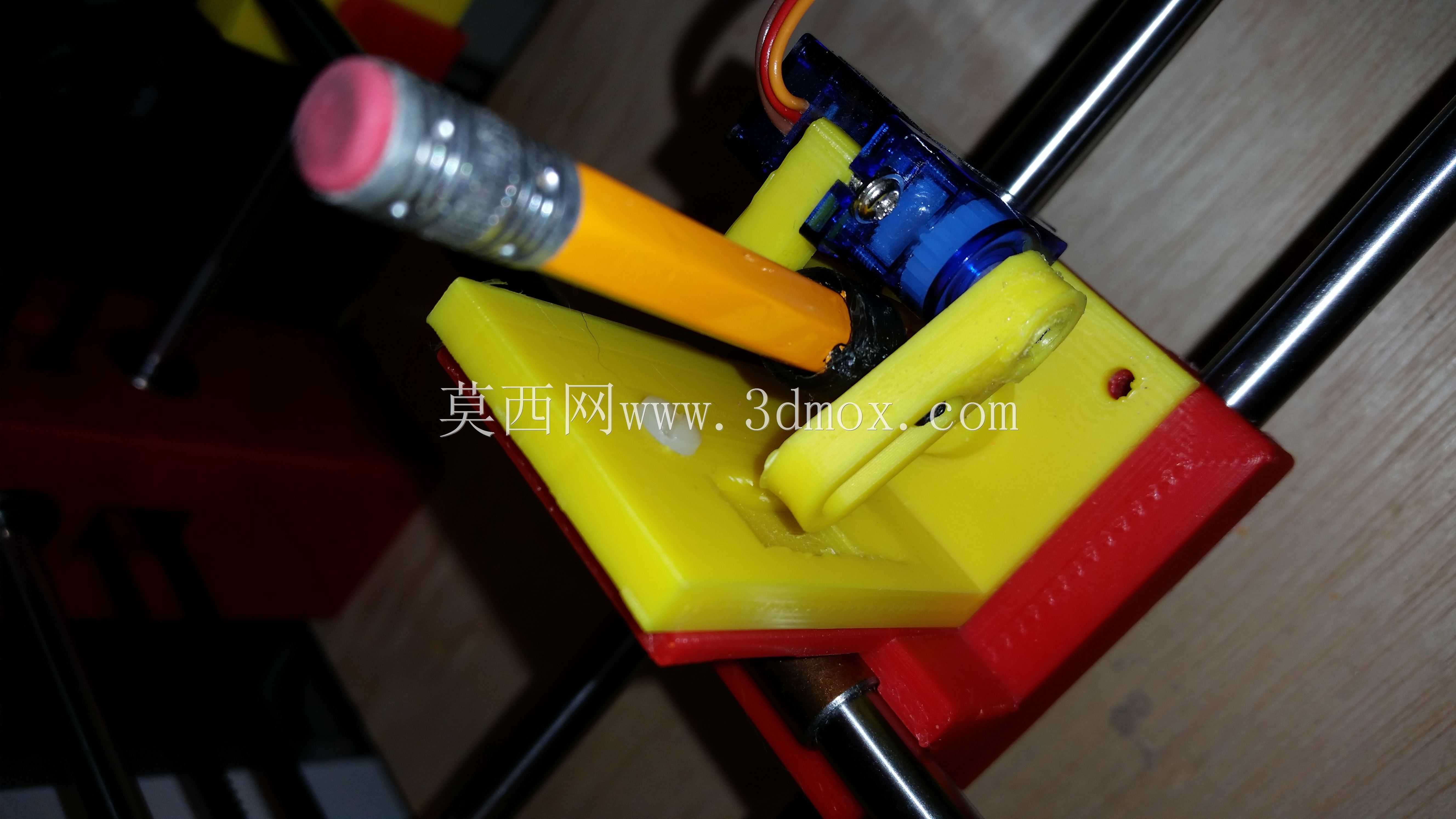

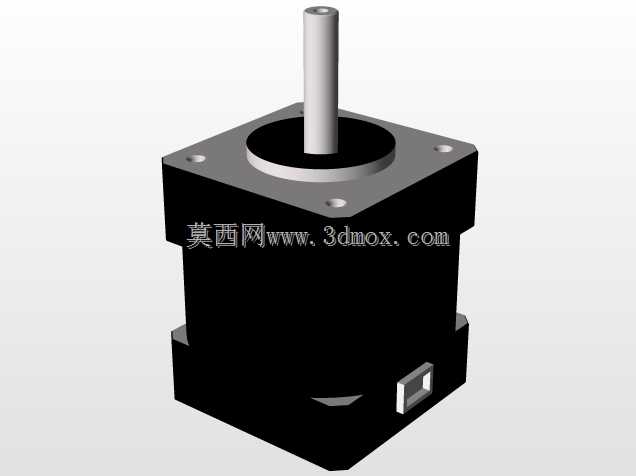

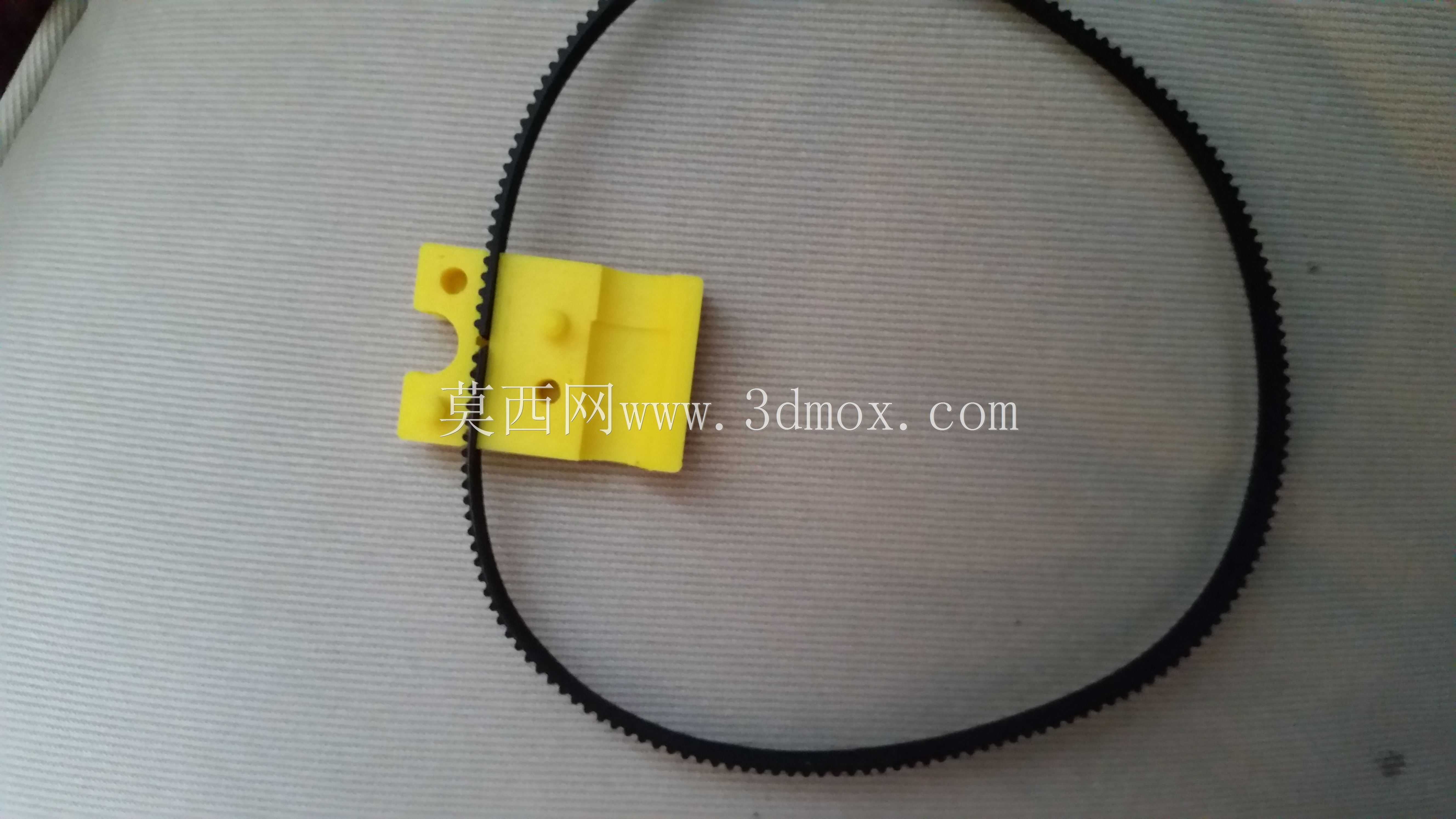

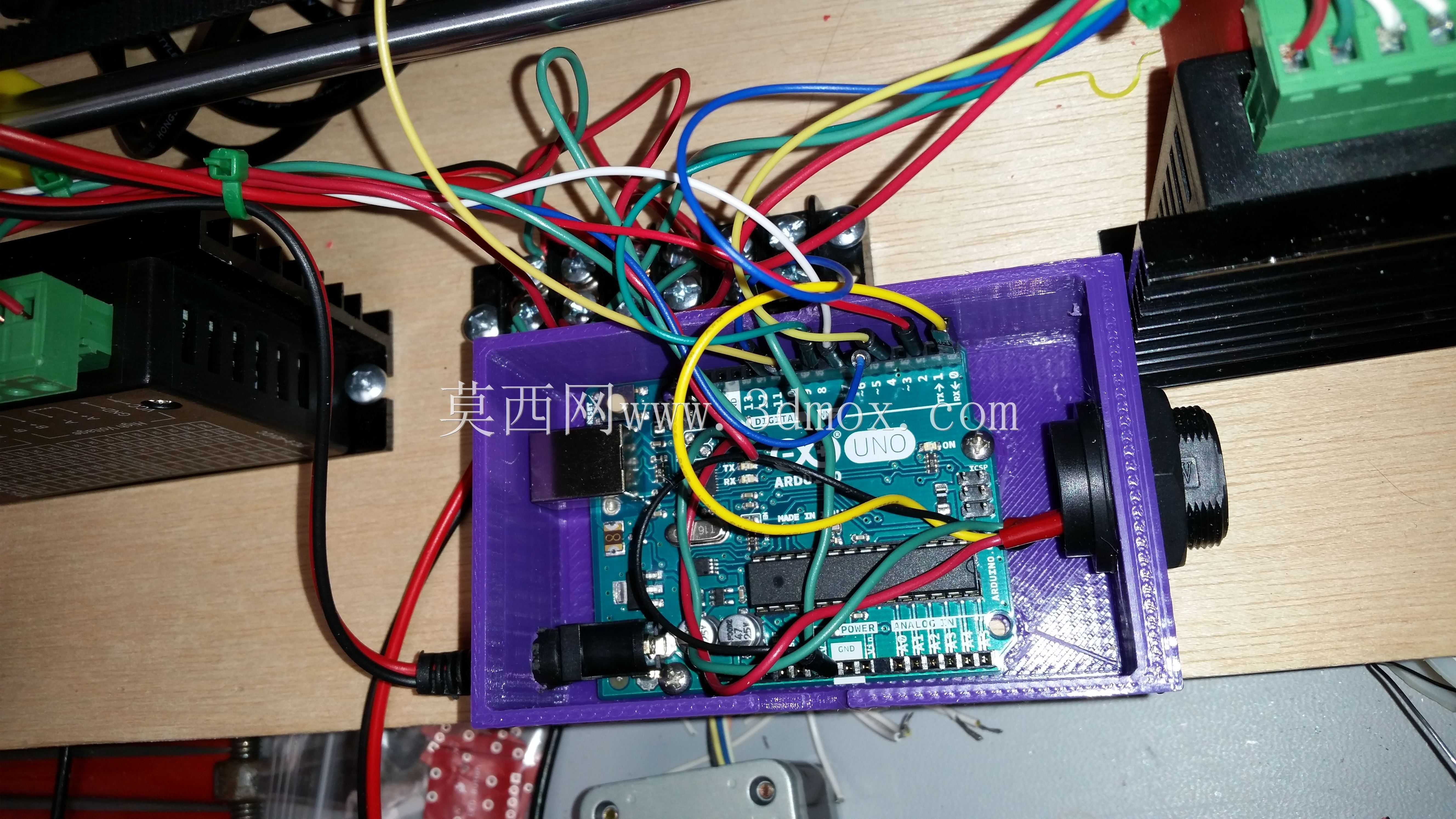

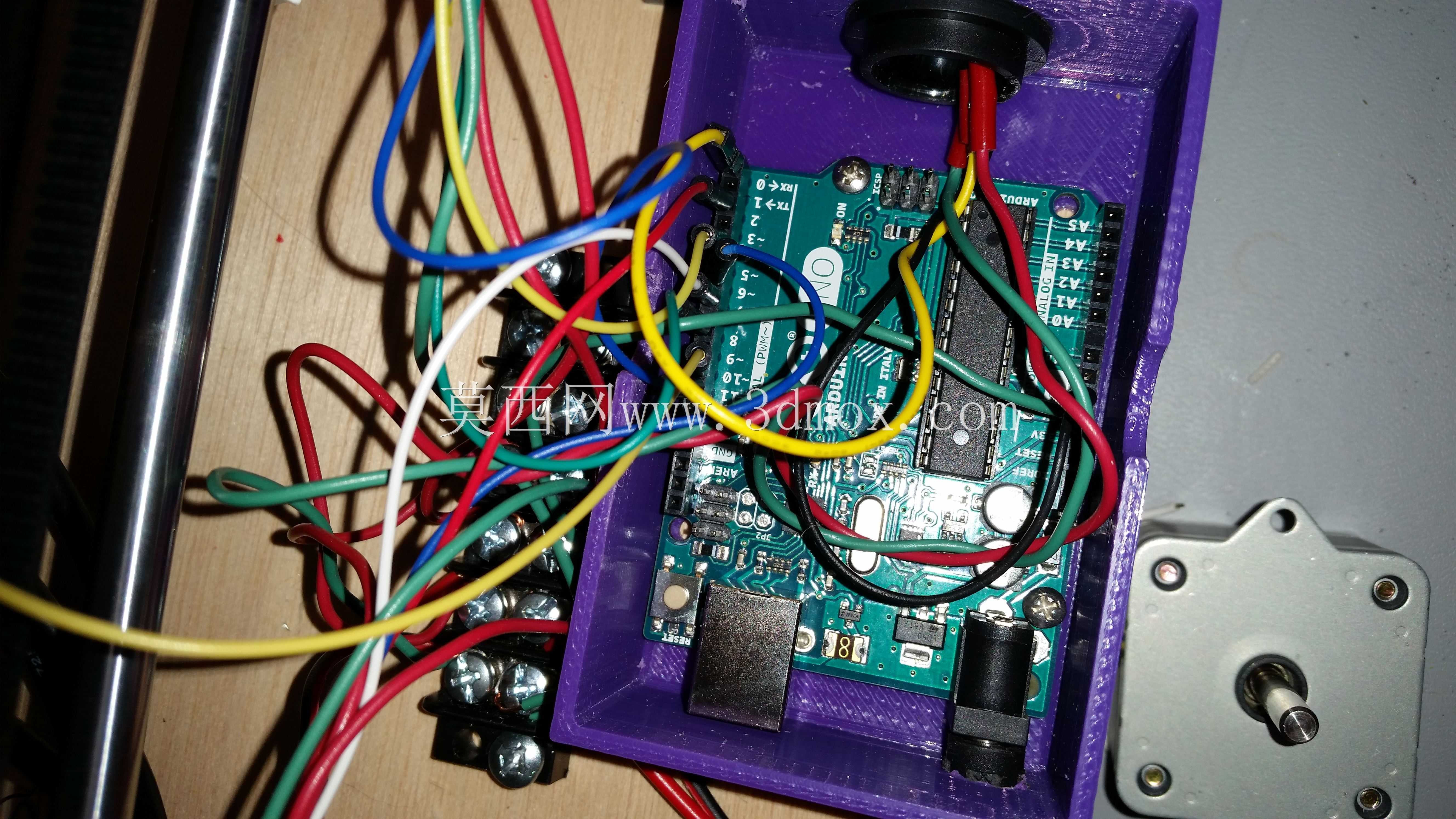

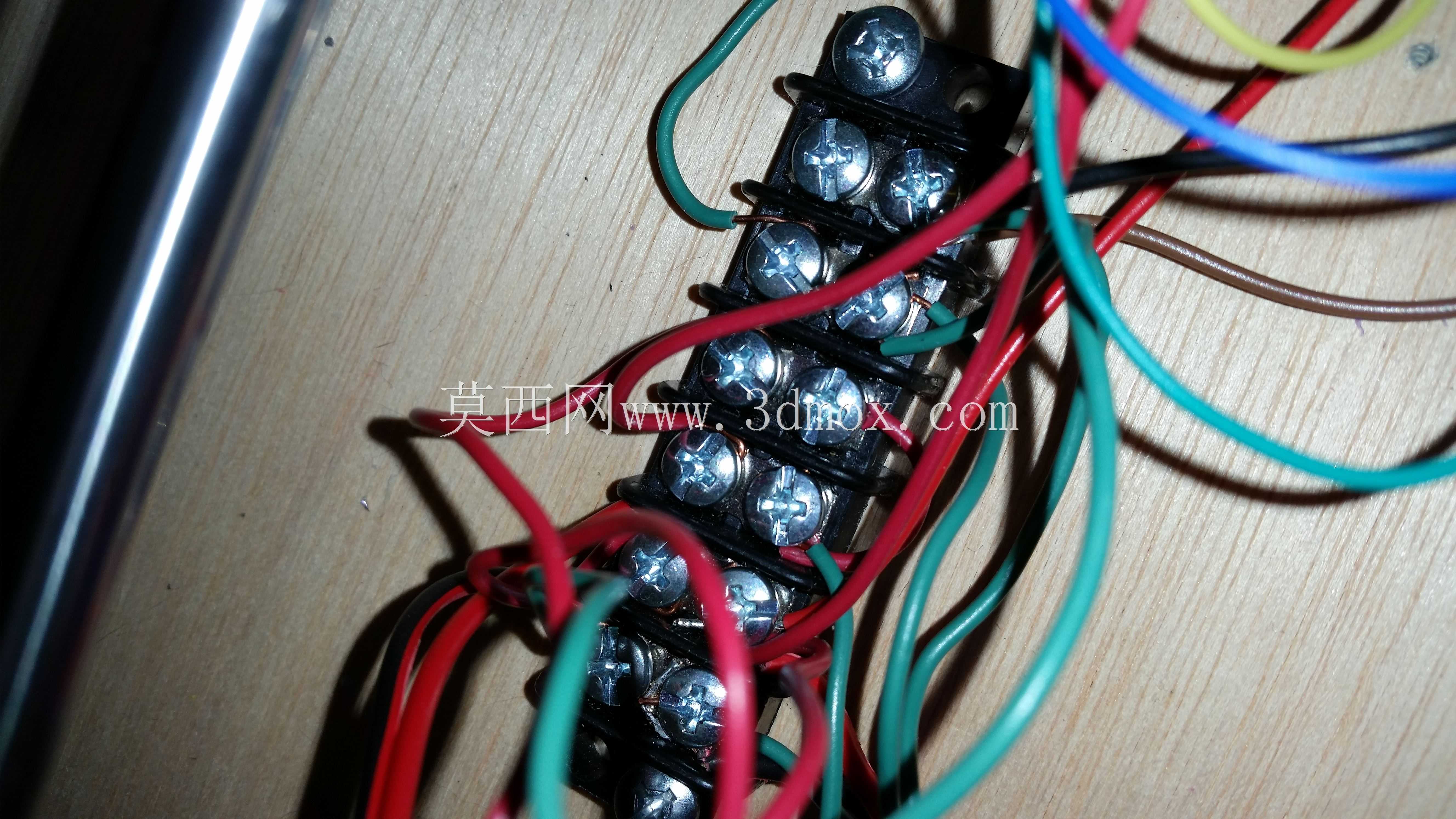

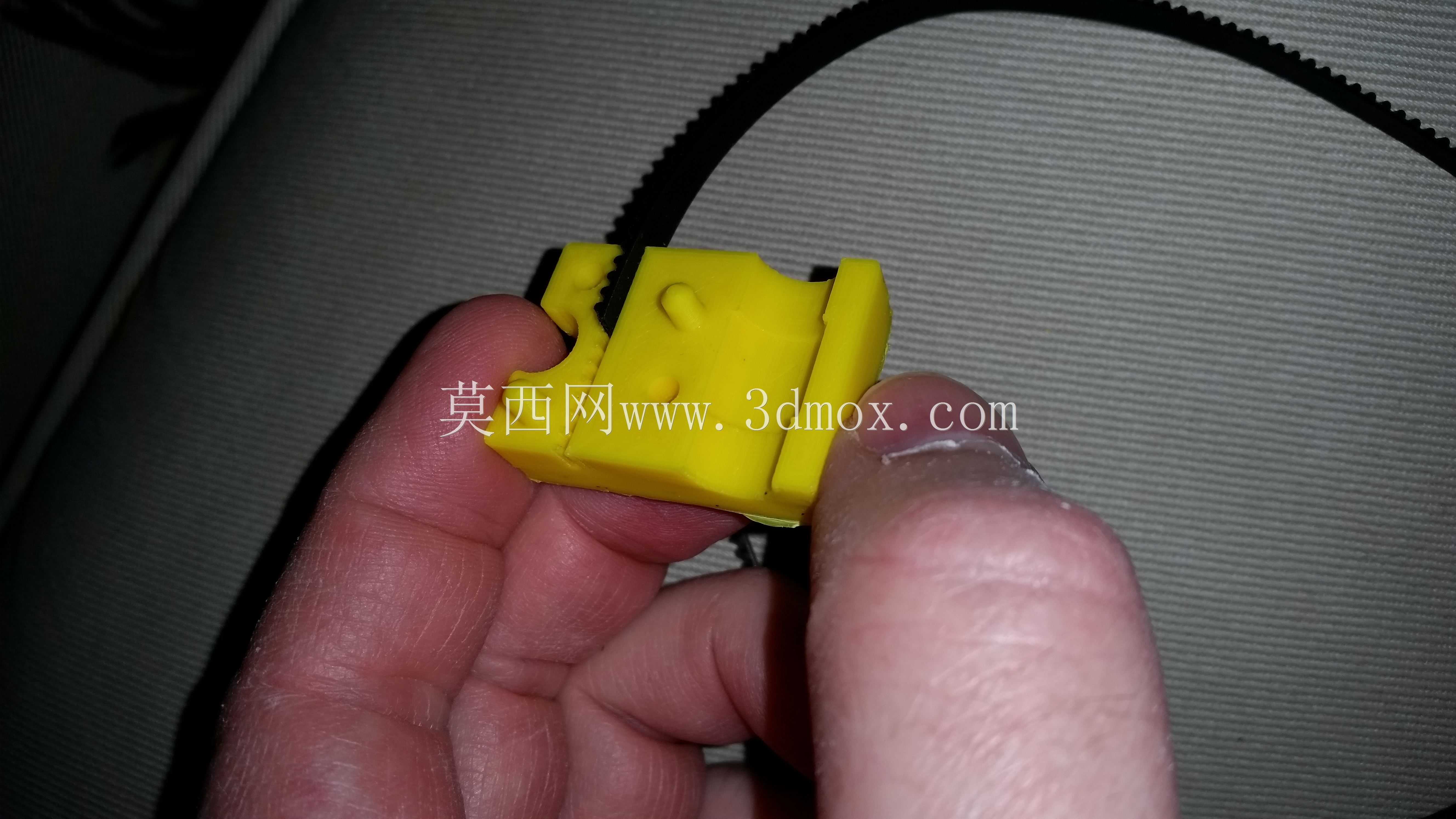

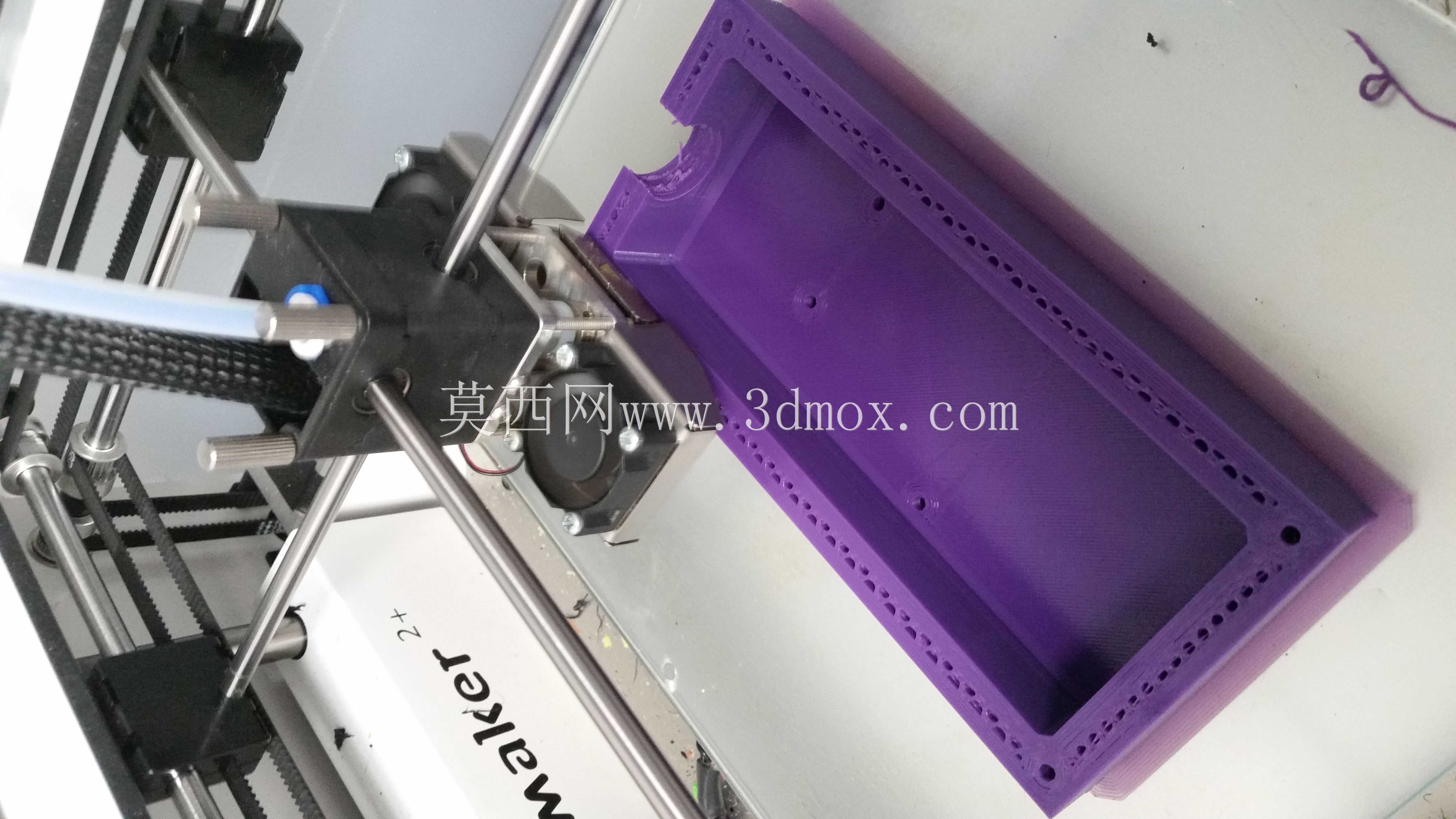

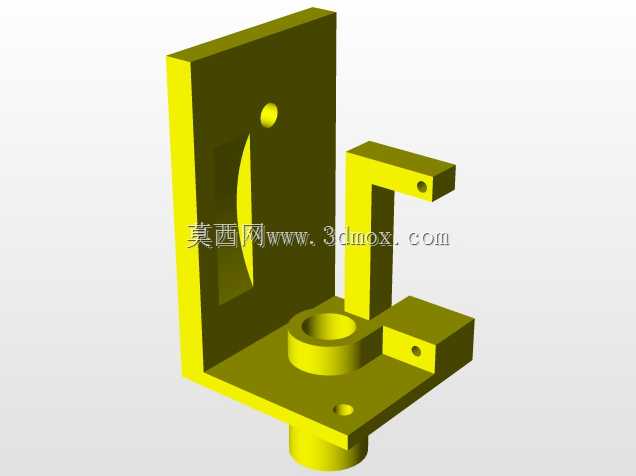

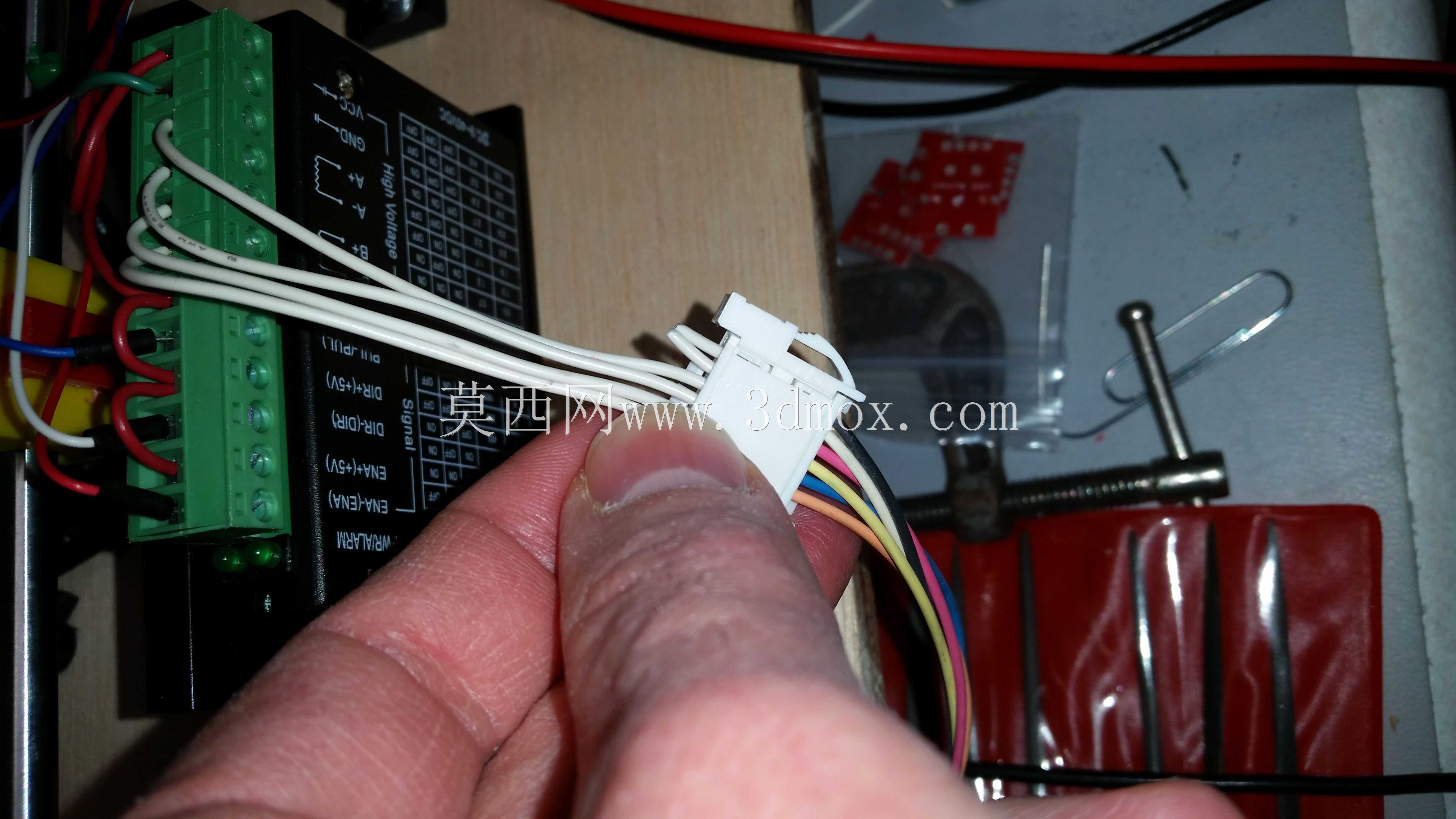

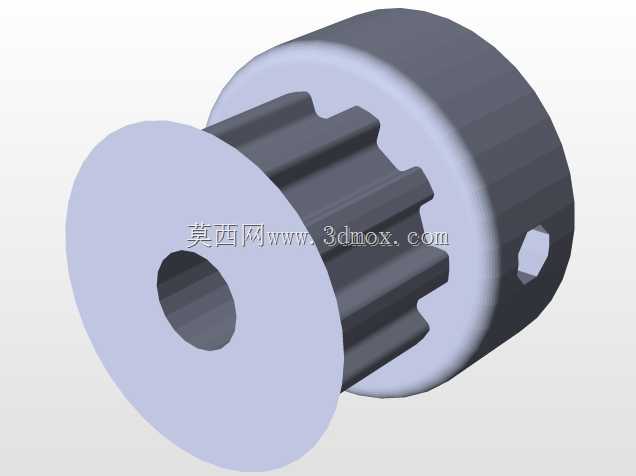

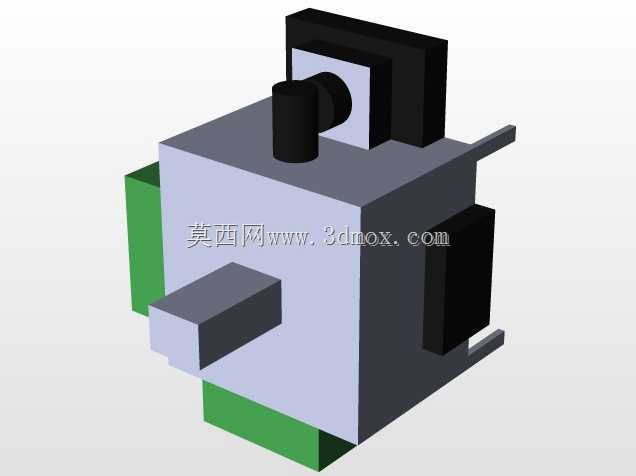

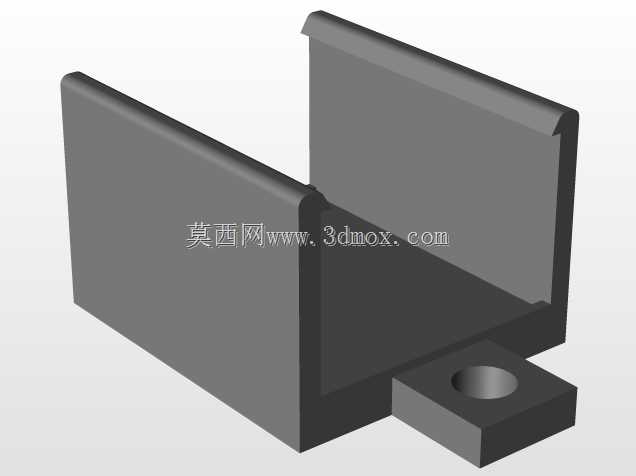

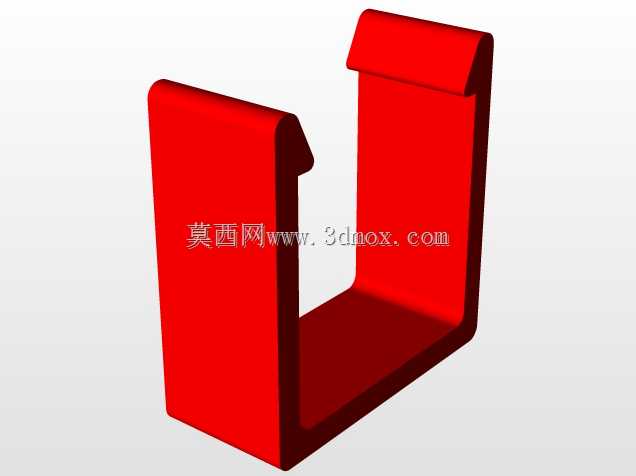

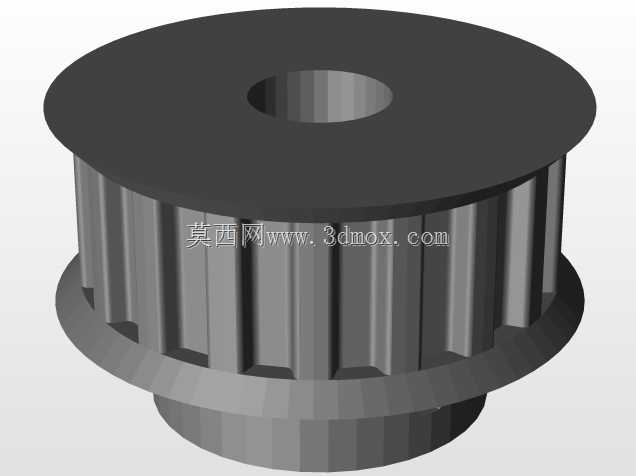

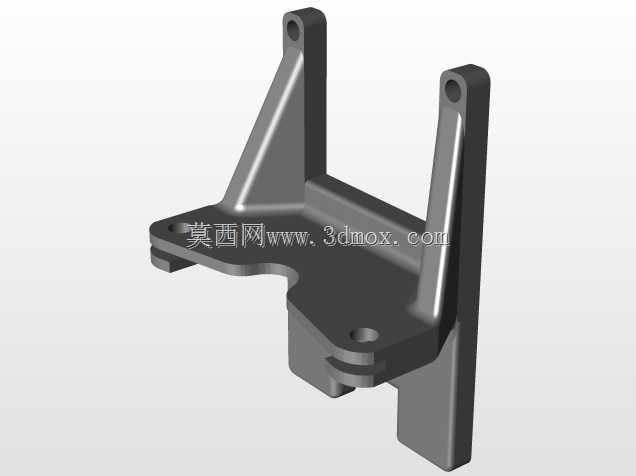

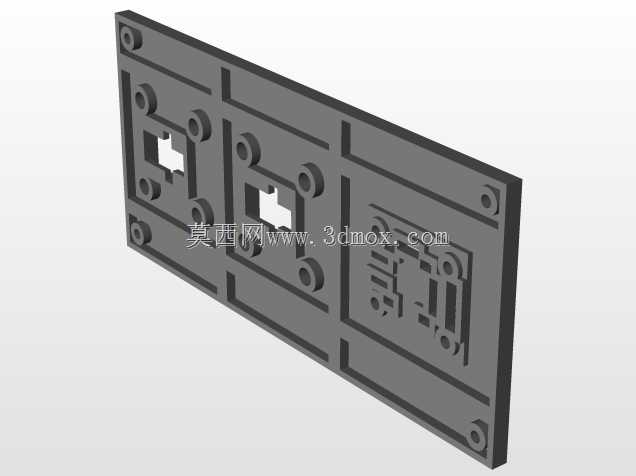

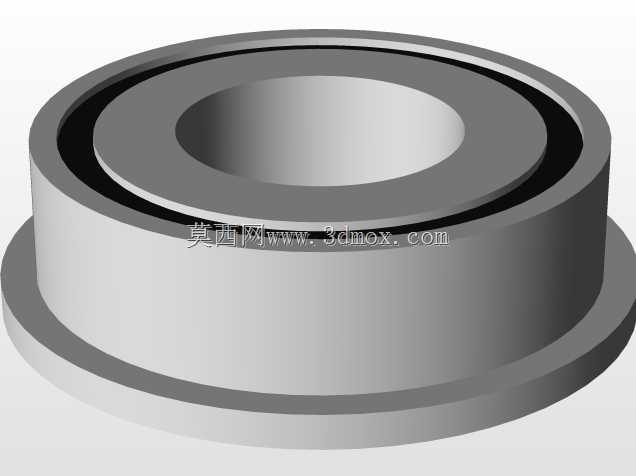

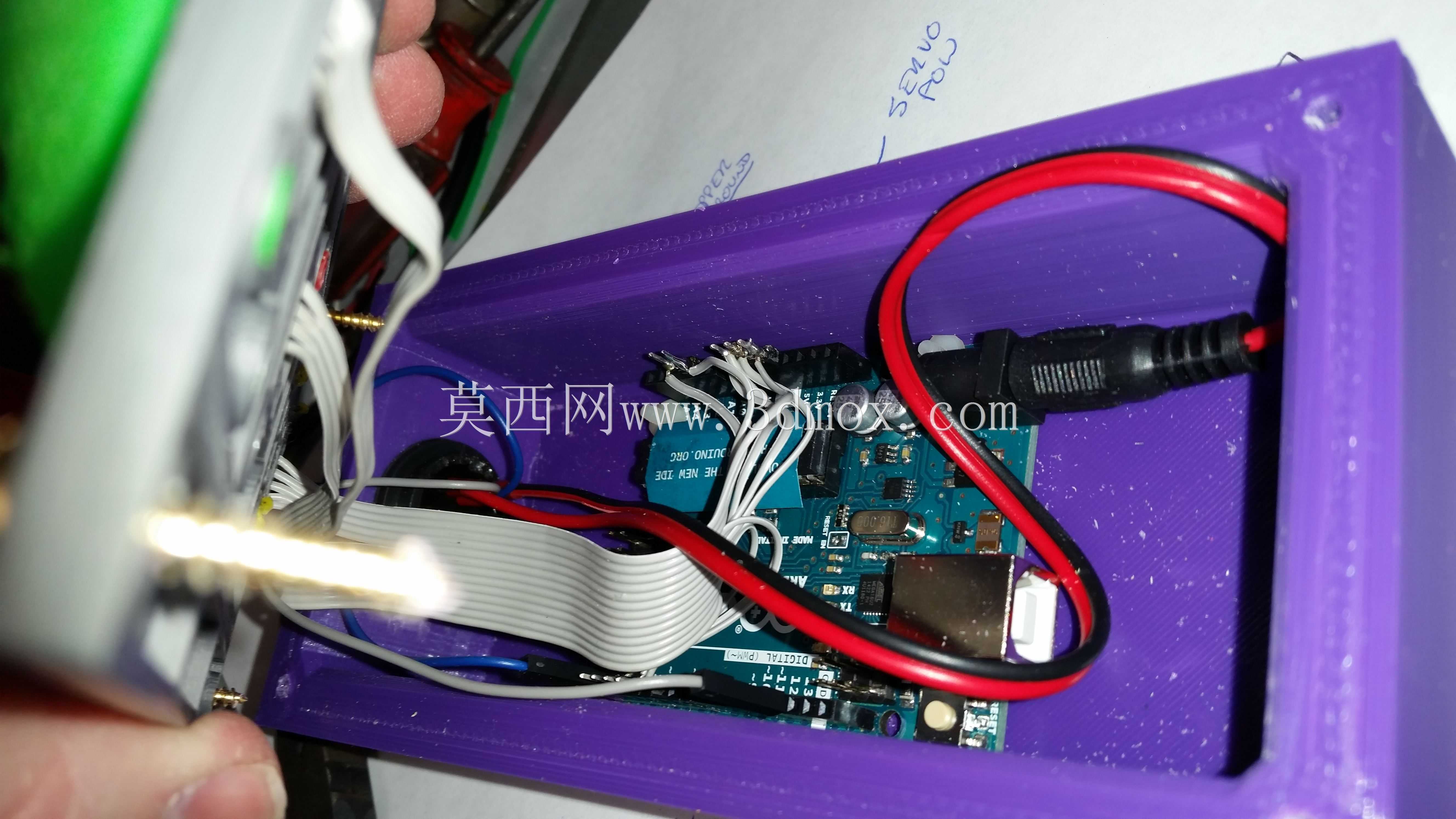

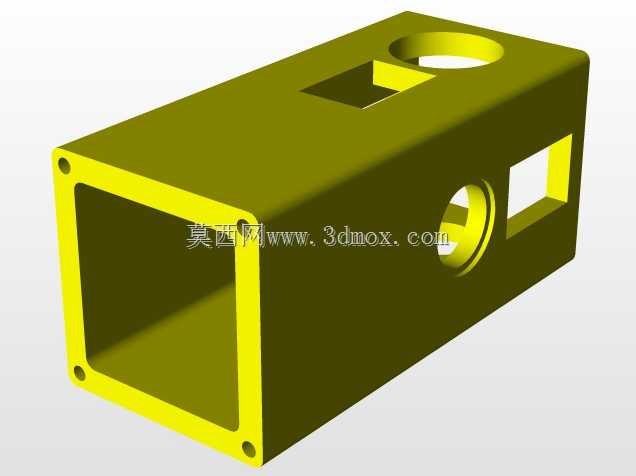

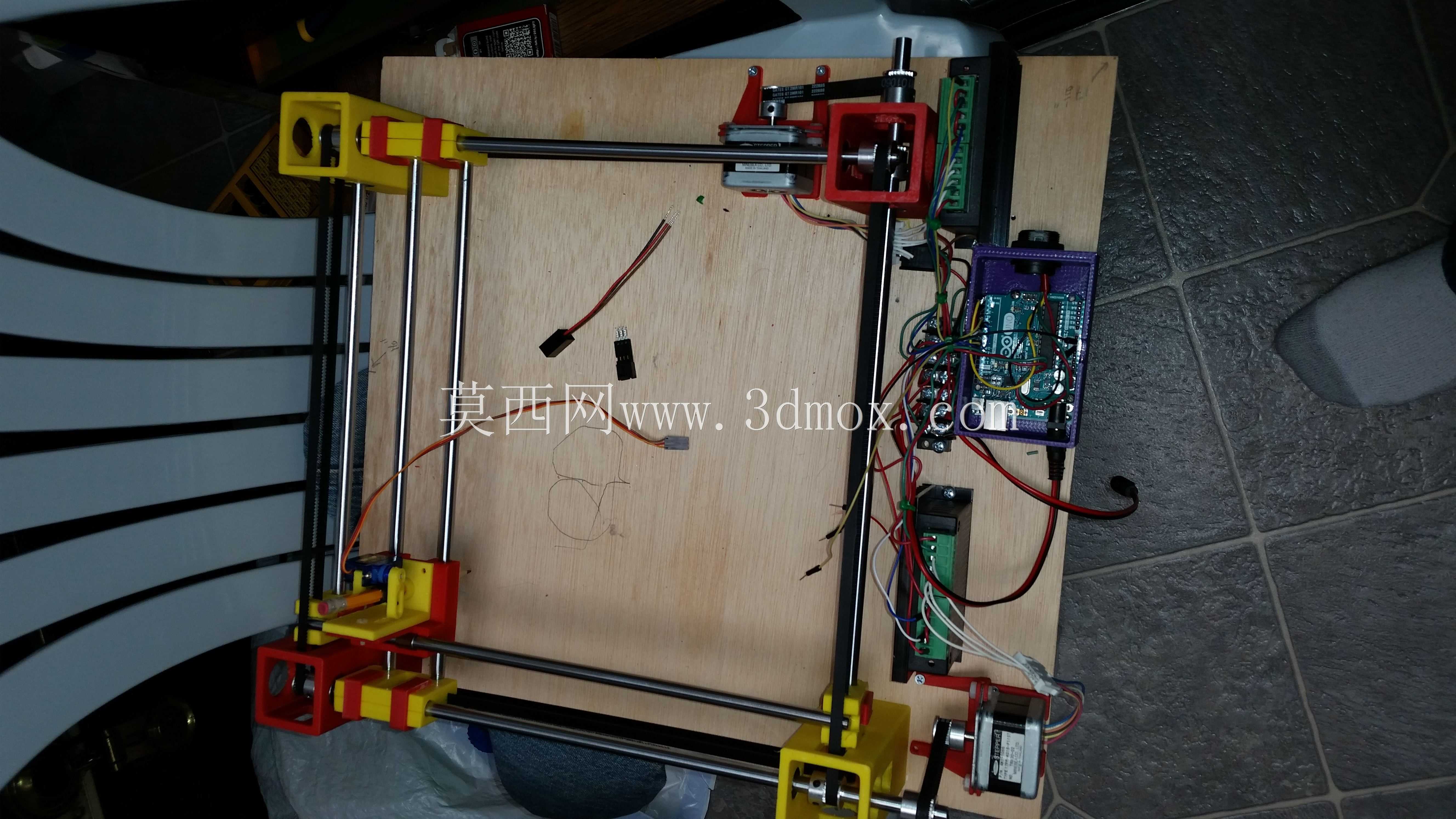

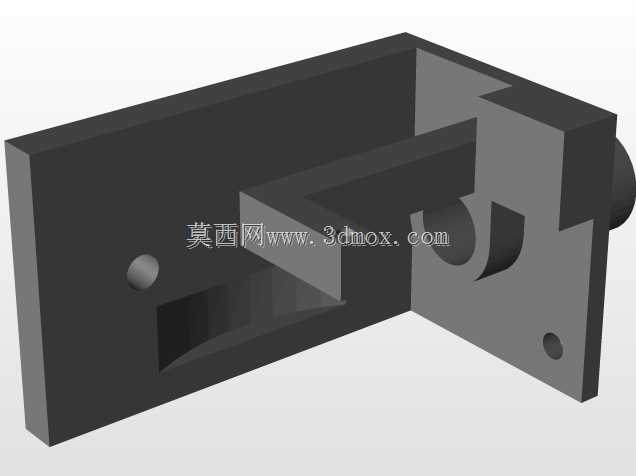

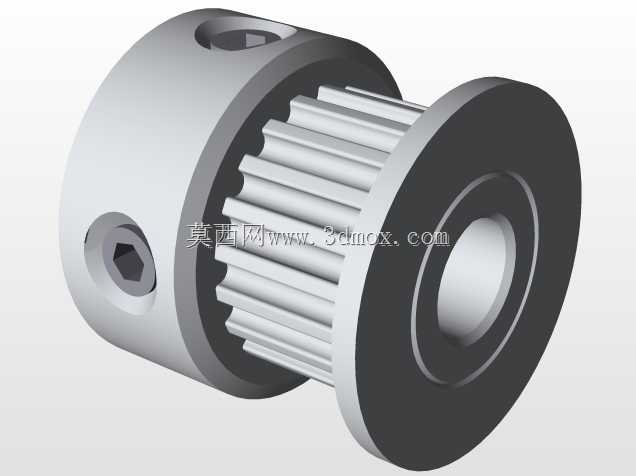

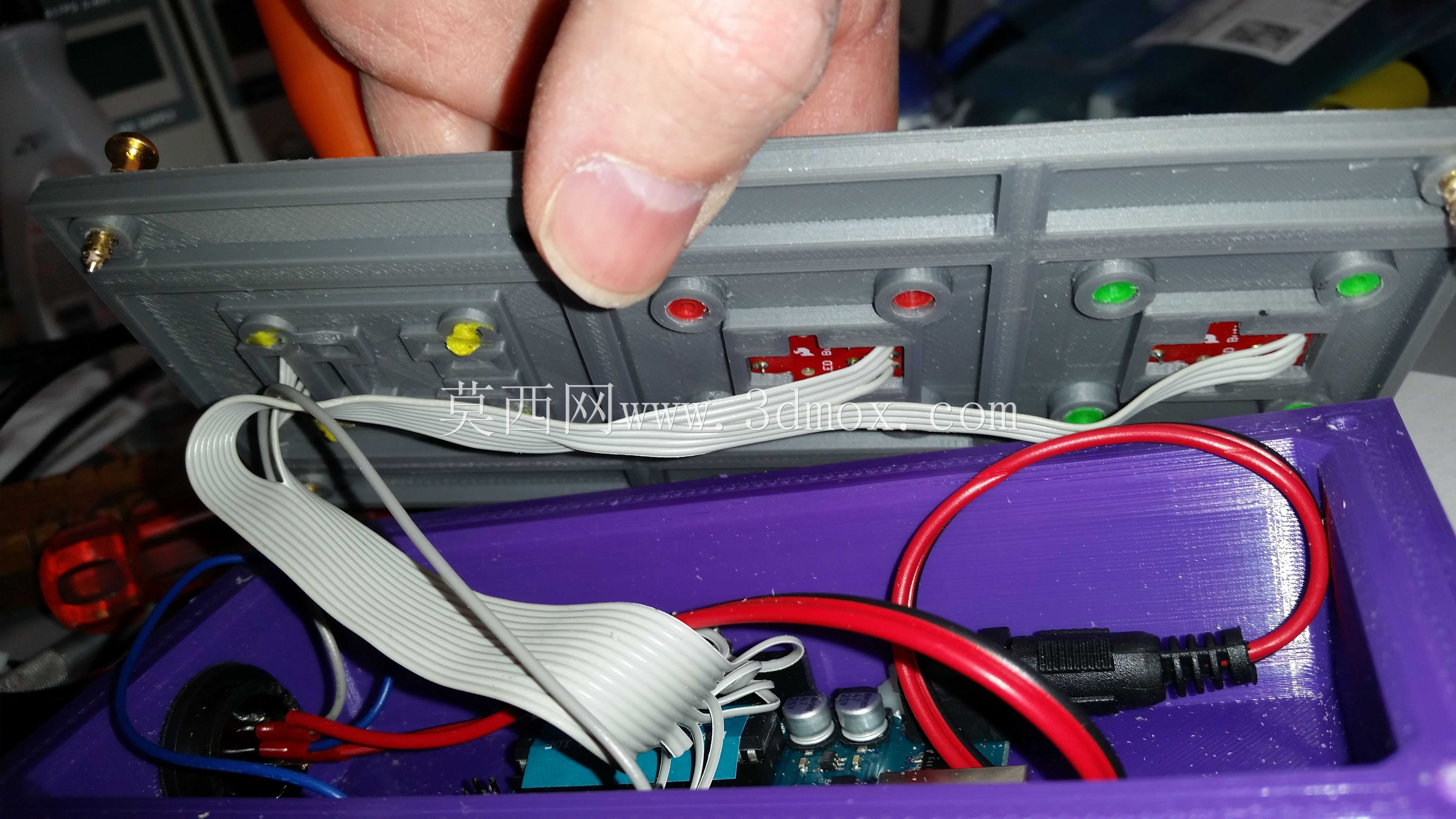

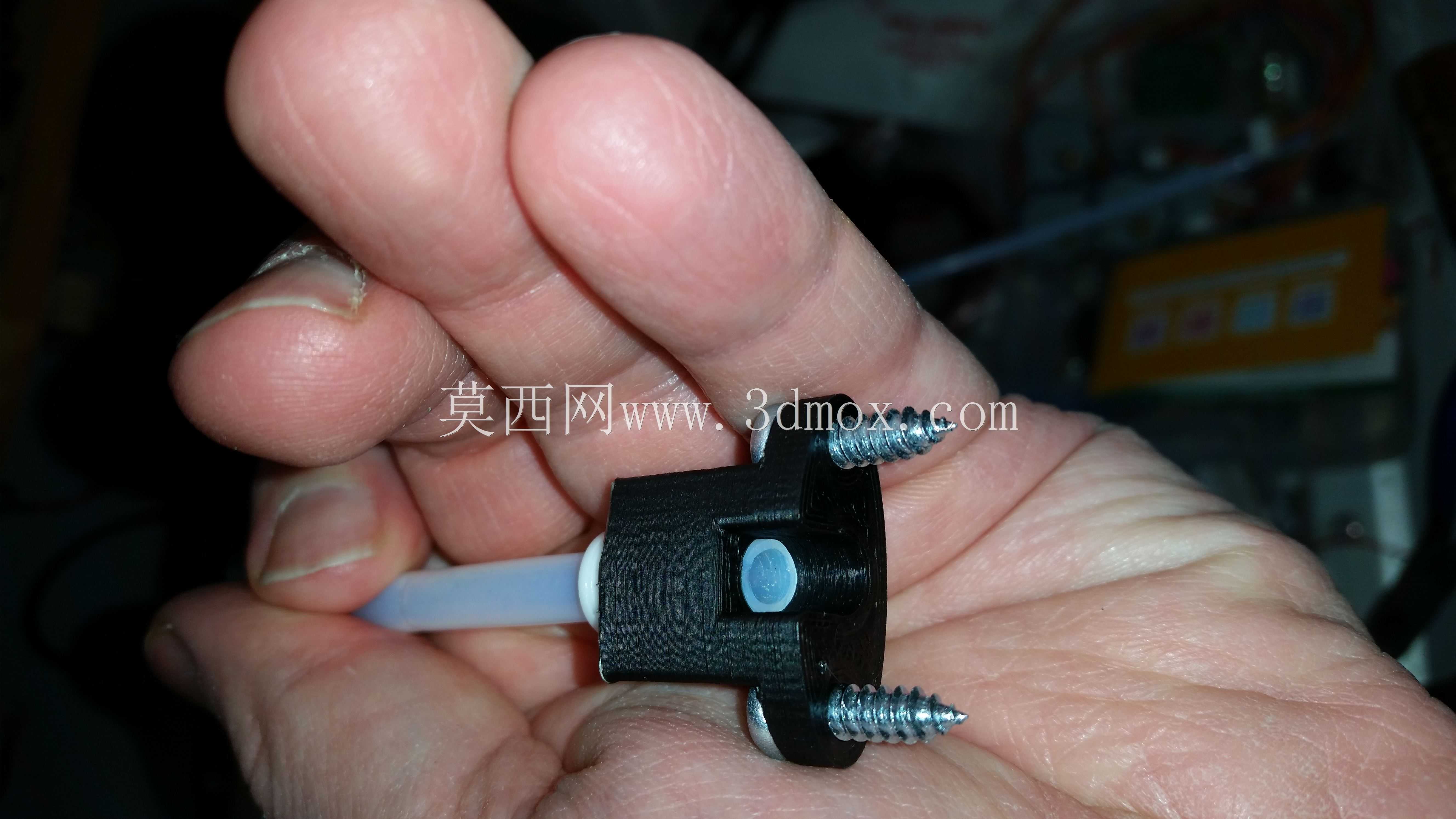

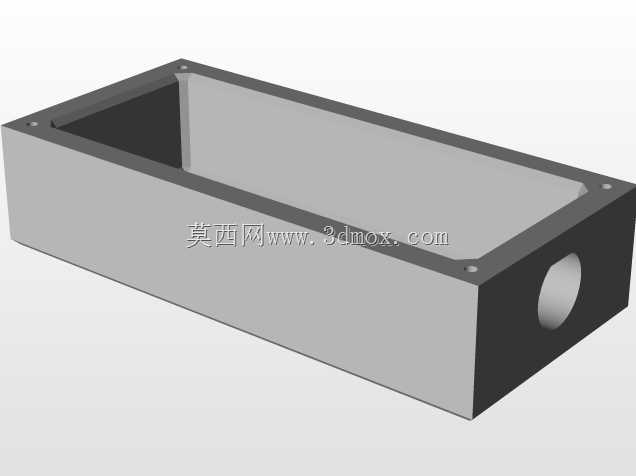

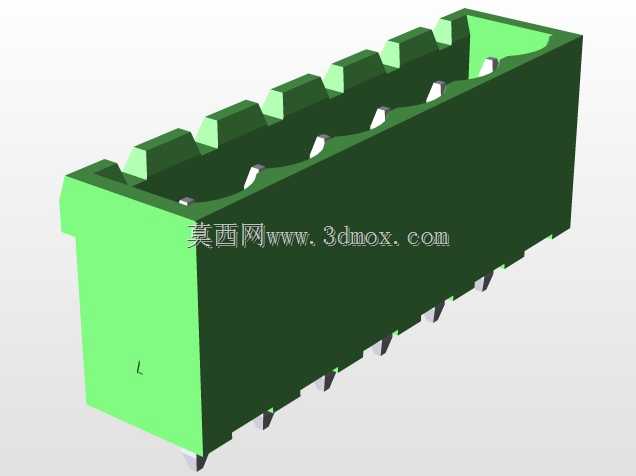

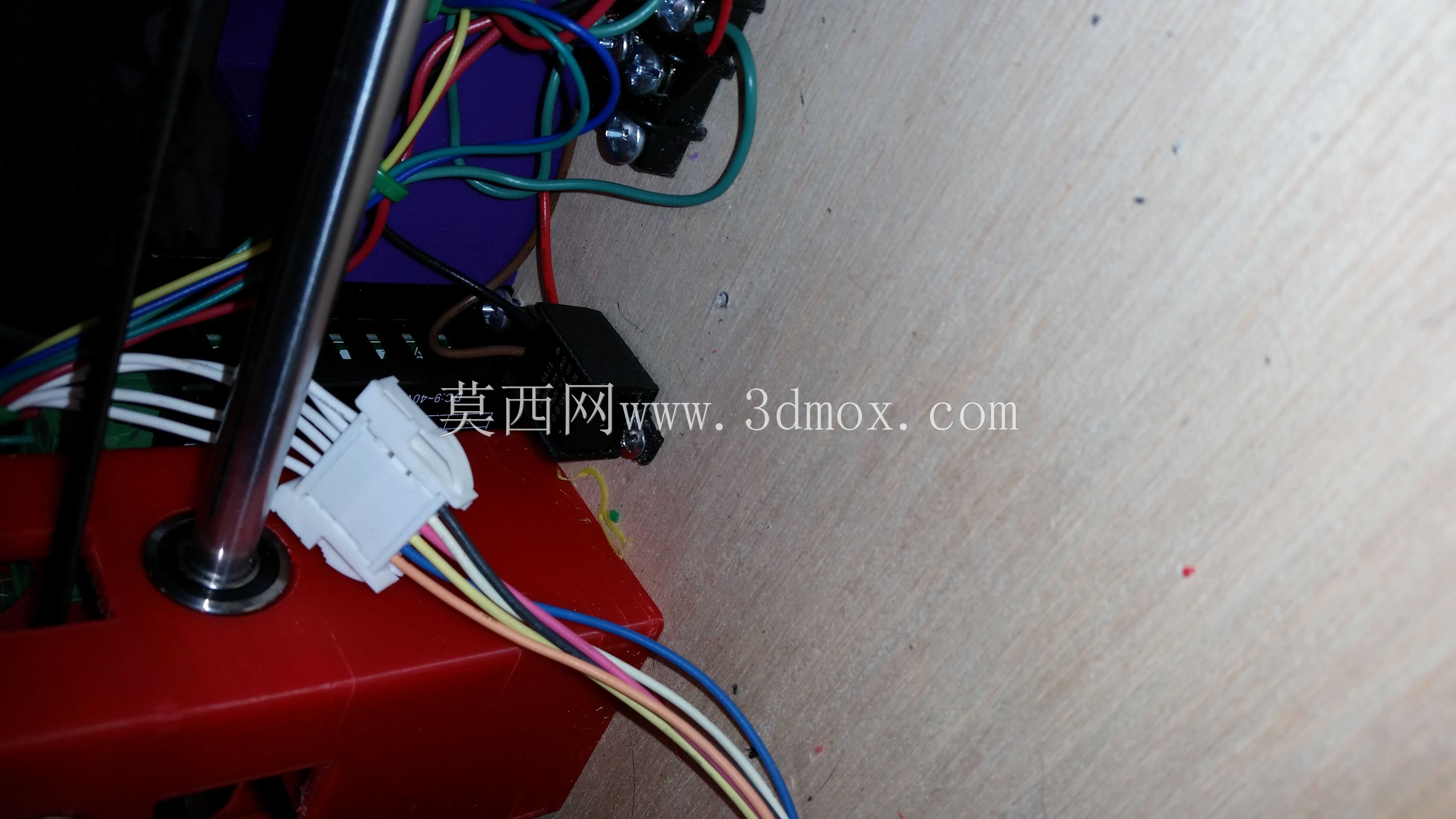

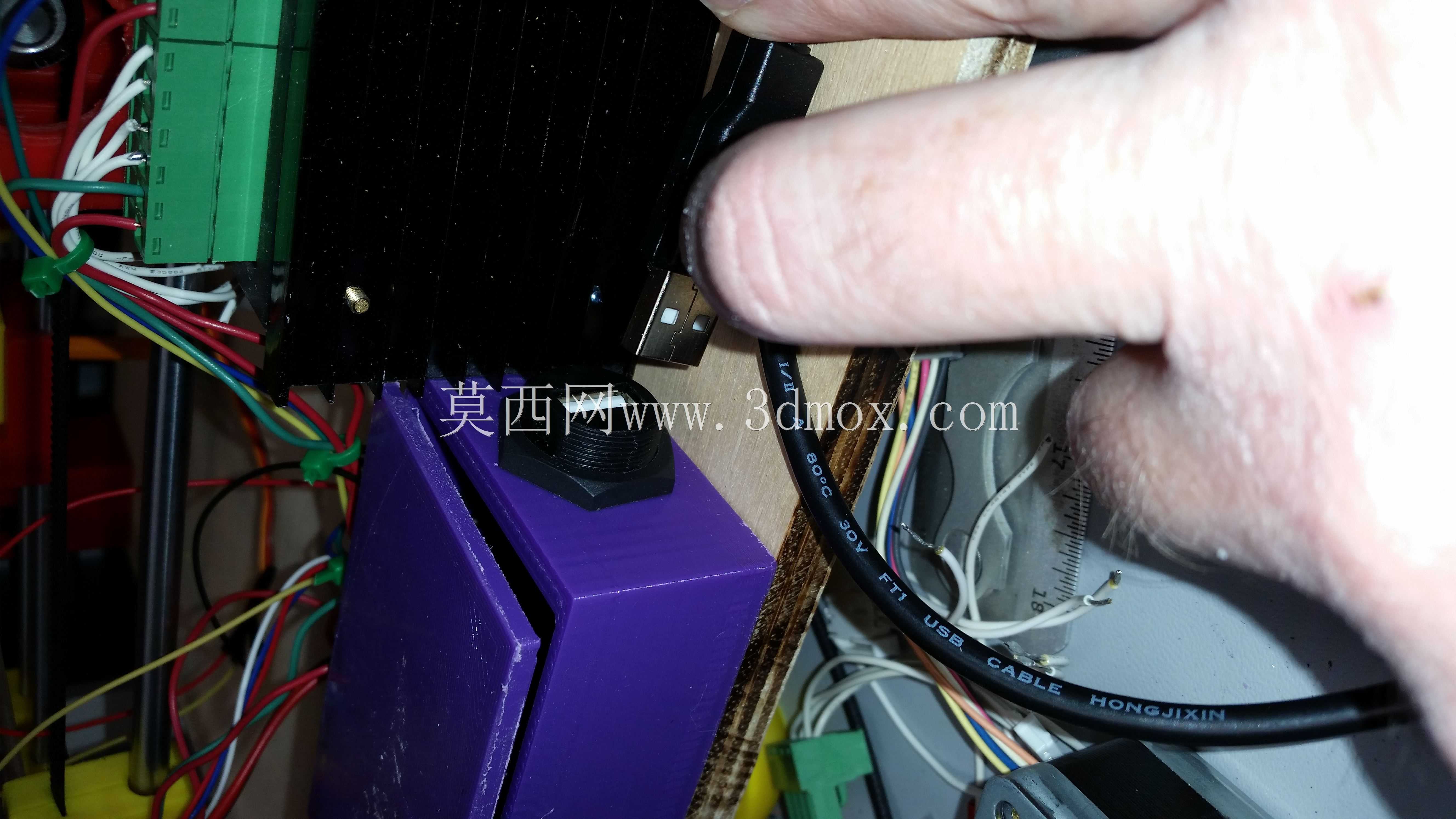

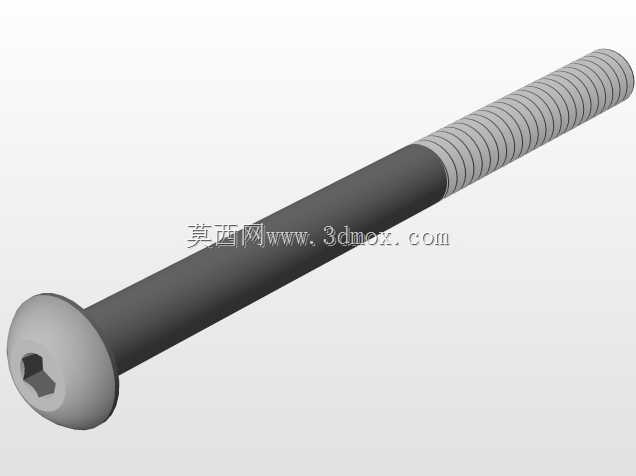

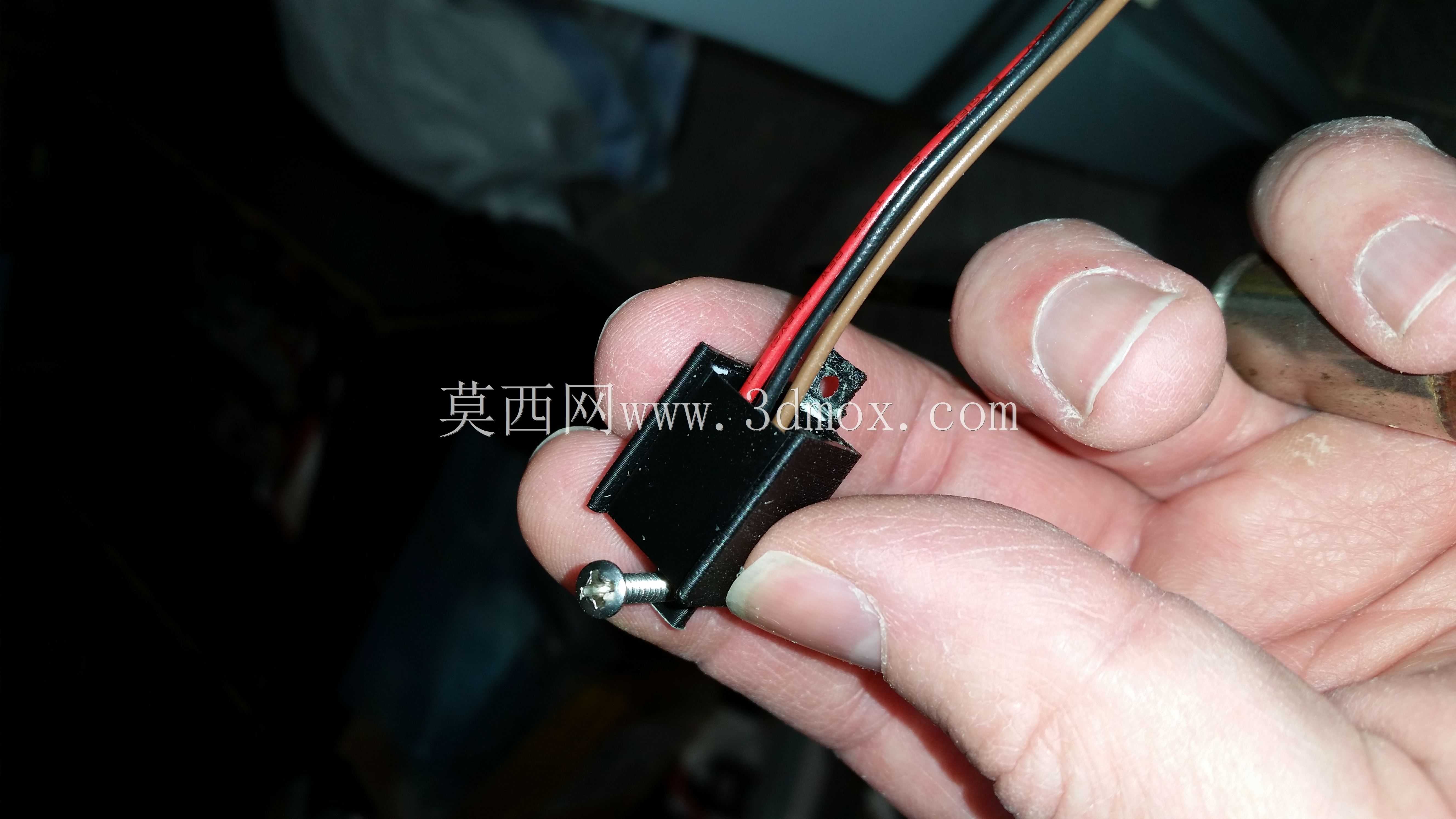

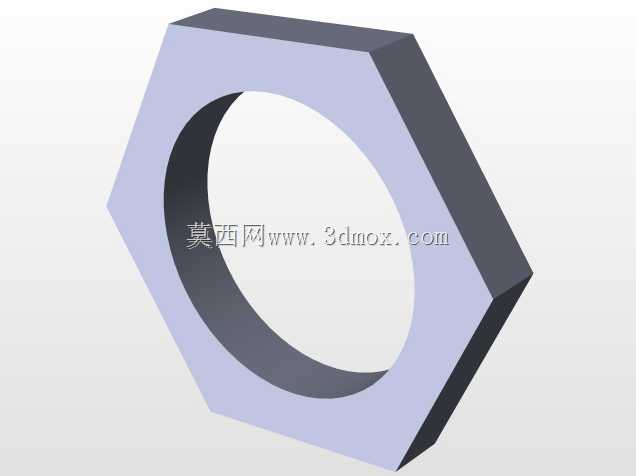

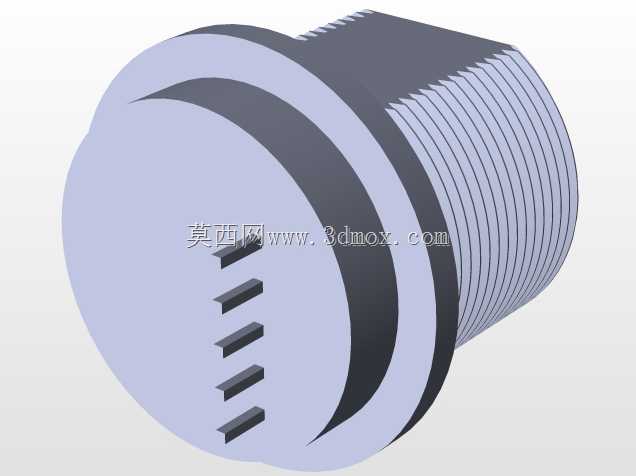

从结构设计逻辑来看，整套机架的塑料结构件均采用熔融沉积成型工艺制作，安装基底采用标准多层胶合板作为承载平台，整体框架采用双光轴直线导轨作为XY轴的运动导向部件，导向轴两端通过3D打印的支撑座固定在胶合板平台上，传动部分配合步进电机实现精准的位移输出，刀头组件搭载伺服电机，可实现蚀刻过程中的转速、下压力度的精准控制，避免蚀刻过程中出现过刻、刻线深浅不均的问题。控制部分采用双控制板架构，操控端的控制板负责采集手动按钮的操作指令，将操作信号转换为运动指令传输至机架端的控制板，再由机架端控制板将指令转换为各轴电机、刀头伺服的驱动信号，整套控制逻辑响应延迟低，手动操作的跟手性较强，可满足手动操控时的实时路径调整需求。

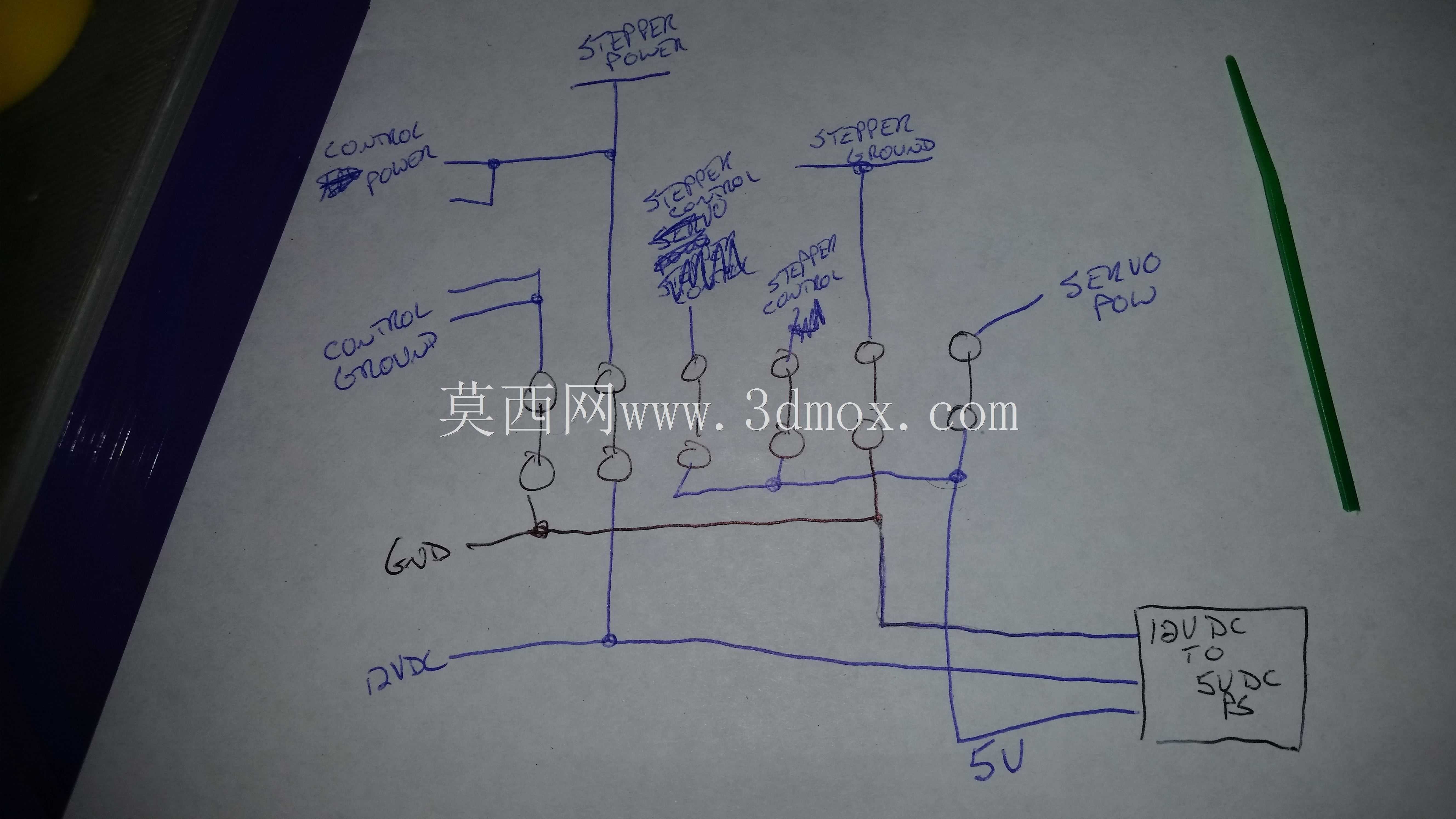

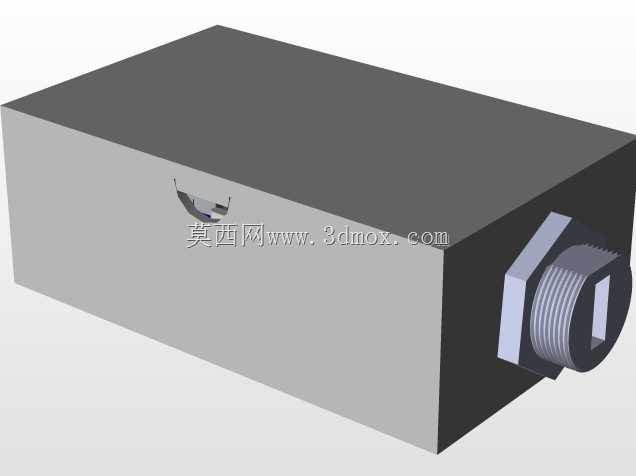

从安装边界与尺寸参数来看，整套机架的有效蚀刻作业幅面可覆盖5.5×11英寸的平面介质，常规的薄铜片、覆铜板、不干胶贴纸、薄金属片等平面工件均可放置在作业平台上完成蚀刻加工，设备供电采用12V砖型电源模块，无需配套工业高压供电回路，普通桌面级作业场景即可完成部署安装，无需额外的设备基座固定，放置在平整工作台面上即可开展作业。

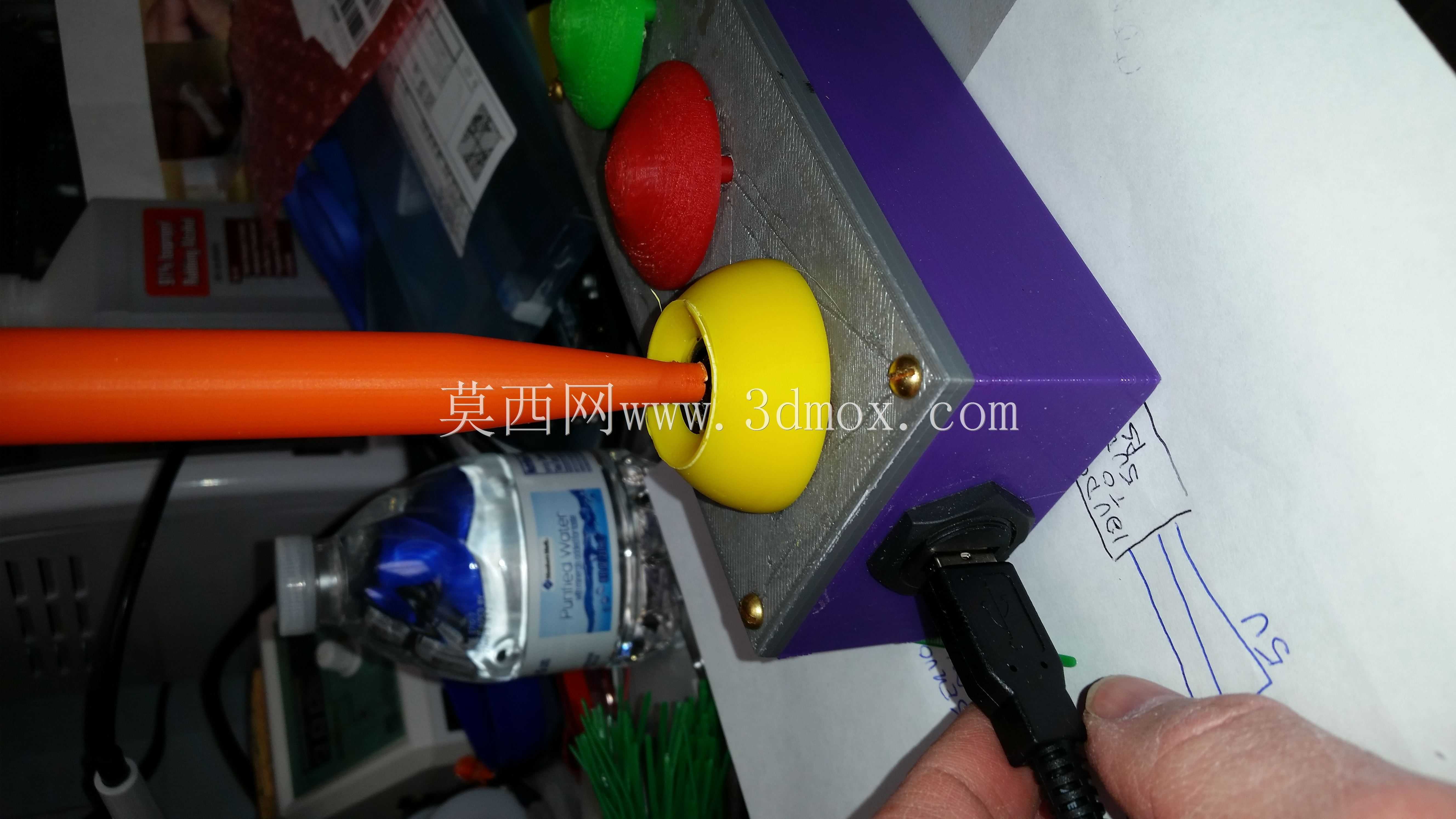

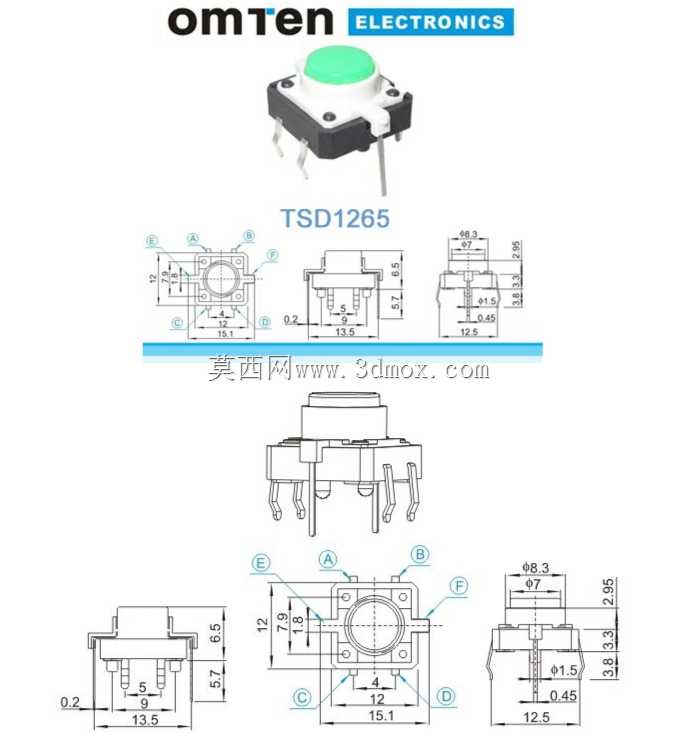

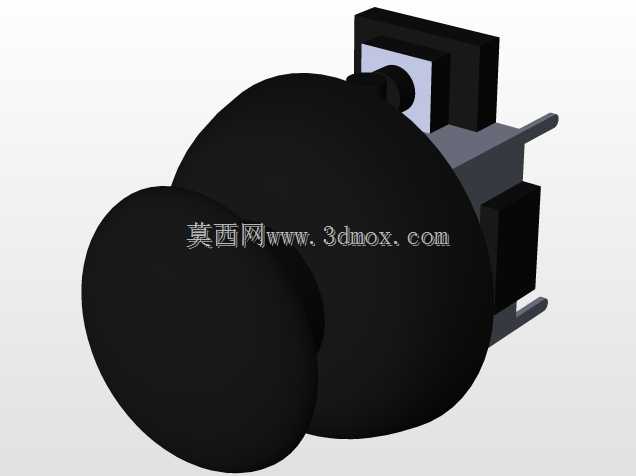

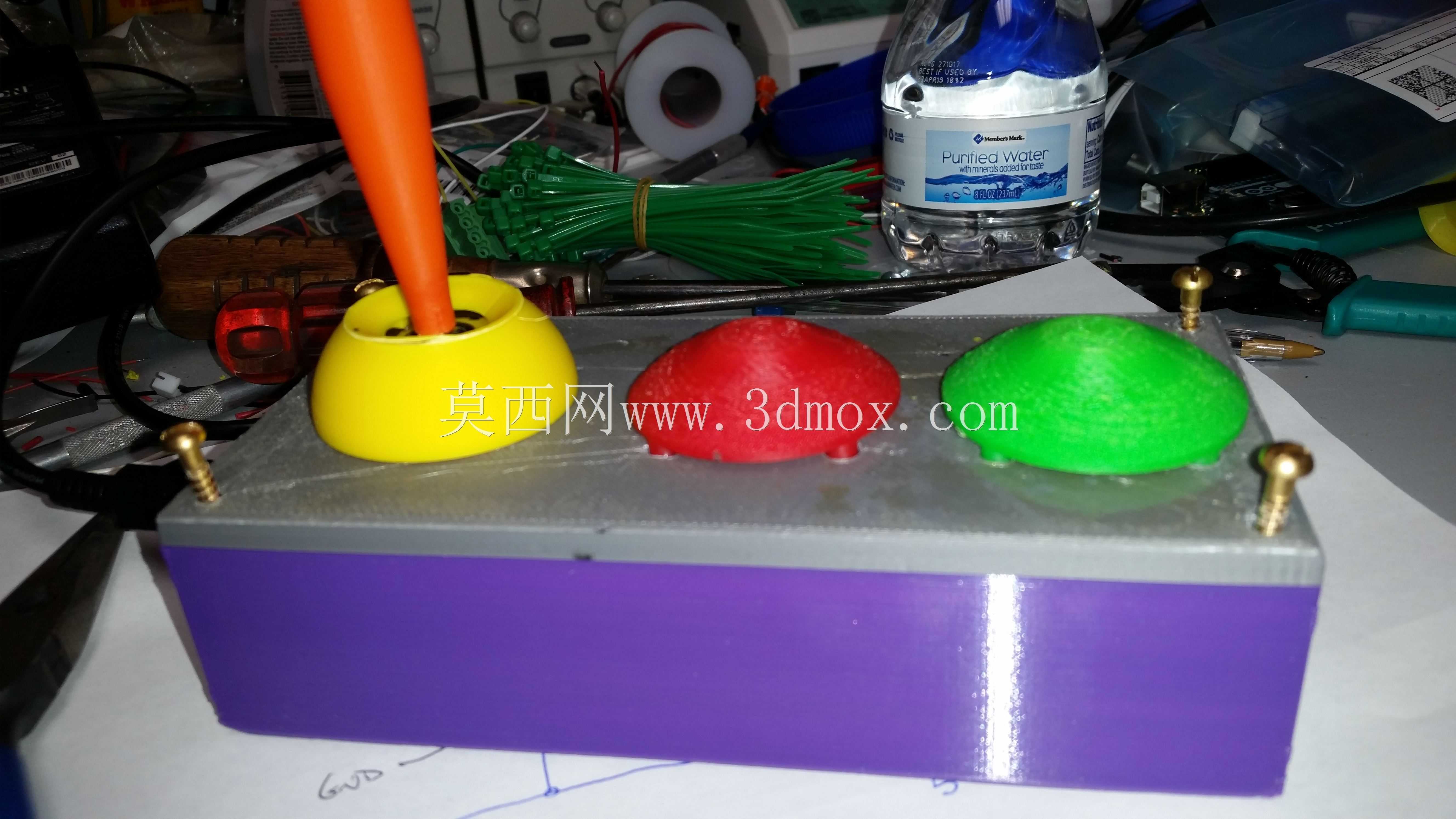

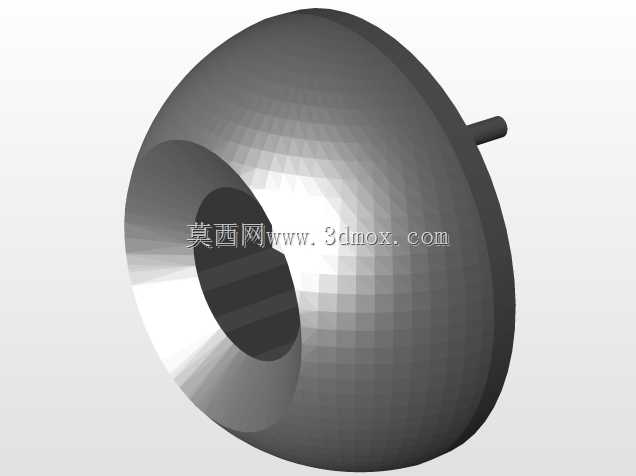

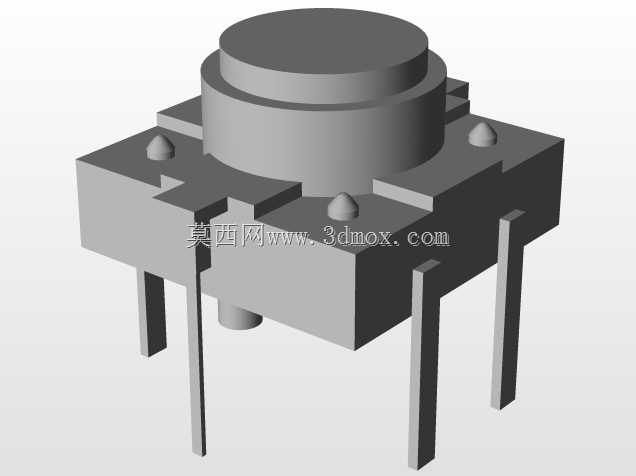

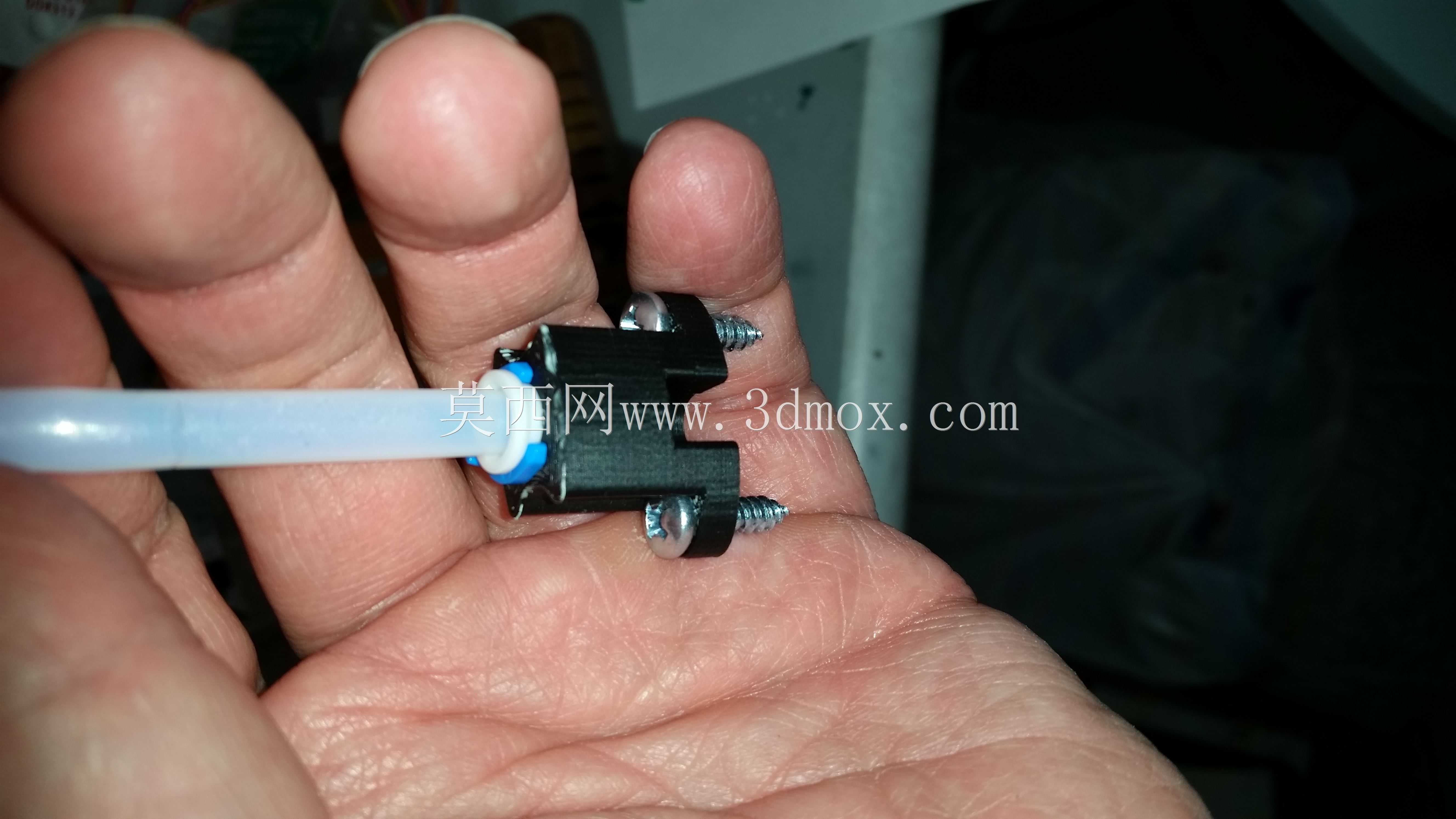

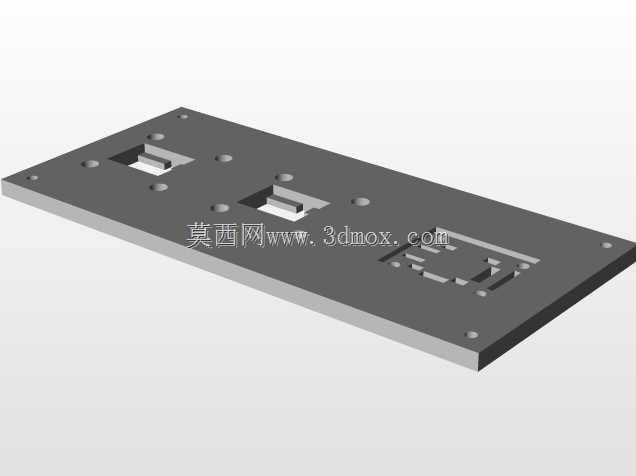

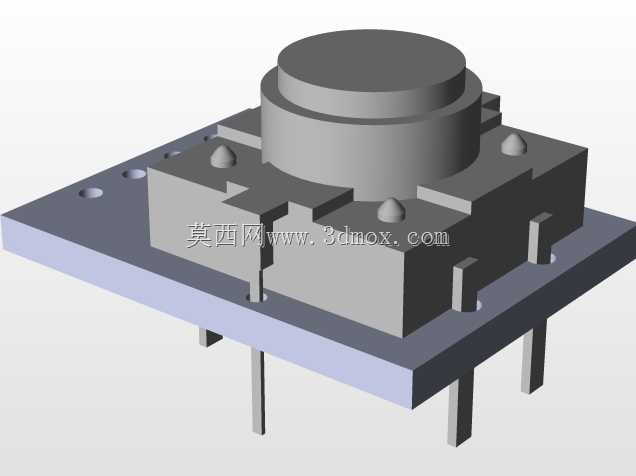

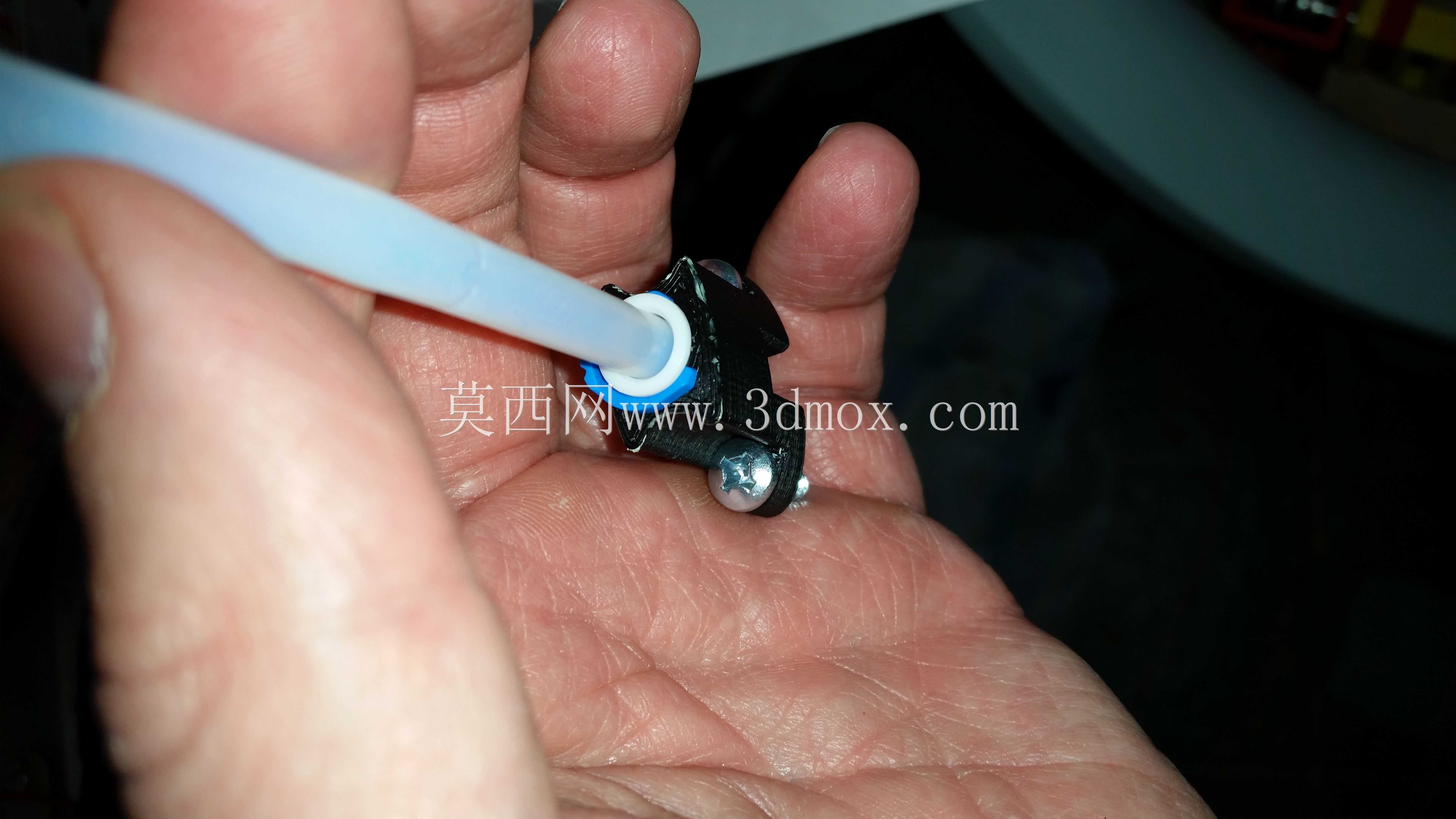

整套结构的设计充分考虑了桌面级作业的使用需求，所有塑料结构件的安装孔位、导向轴的同轴度、电机的安装定位均经过反复调校，运动过程中无卡滞、窜动问题，XY轴的运动行程经过精准限位，避免超程损坏刀头或工件，手动操控按钮的布局符合操作人员的手部操作习惯，长时间操作不易产生疲劳，刀头部分预留了通用夹具接口，可根据不同的蚀刻工艺需求更换不同类型的蚀刻刀头、绘图笔头，拓展设备的适用场景，除蚀刻作业外，还可完成平面绘图、浅痕标记等相关作业。
