XYZ三轴联动钻削加工动力头装置

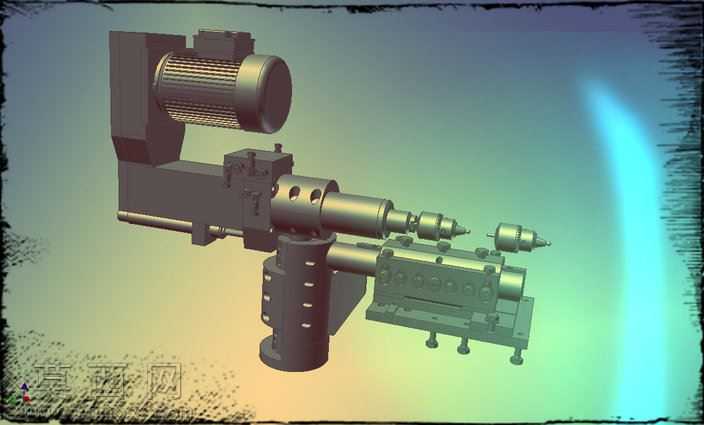

本作品为XYZ方向可调的钻削加工动力头三维建模成果，建模过程中严格遵循机械加工设备的实际设计规范，对装置的每一处结构都进行了1:1比例的精准还原。建模阶段首先完成整体装配基准的搭建，以底部安装基座为定位基准，依次完成立柱支撑结构、水平滑移导轨、双轴动力输出单元、驱动电机安装位的特征绘制，所有零件的配合公差、安装孔位、连接结构都参照通用机械加工标准进行参数化设定，确保各部件的装配关系完全符合实际生产中的安装逻辑。材质与渲染环节针对不同部件的功能属性匹配对应材质表现：驱动电机外壳采用铸铁哑光金属材质，还原工业电机的粗糙磨砂质感；传动主轴、滑移导轨等运动部件赋予抛光合金钢材质，通过调整金属粗糙度、反射率参数，展现加工后金属表面的细腻光泽与精密质感；安装基座、支撑立柱等承载部件采用发黑处理钢材材质，搭配轻微的做旧纹理，还原工业设备长期使用的真实质感；调节旋钮、紧固件等小零件则采用镀锌亮面金属材质，通过材质差异区分不同功能的零件，提升模型整体的层次感与真实度。结构设计上，该装置采用双输出轴布局，可同时搭载不同规格的钻削刀具，支撑立柱带有多档位高度调节孔位，可根据加工需求调整动力头的竖直高度，水平方向的滑移平台可实现横向进给位置的精准调节，配合XYZ三个方向的位置调整能力，可适配不同尺寸、不同加工位置的工件钻削需求。驱动电机与主轴之间通过内置传动结构连接，建模时还原了内部传动的连接逻辑，外壳的散热筋、安装法兰、定位销孔等细节特征都逐一还原，没有做过度简化处理，确保模型可用于结构展示、装配教学、加工方案模拟等多种场景。渲染阶段采用工业产品常用的三点布光方案，主光源从侧上方照射突出结构轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒装置的边缘线条，背景采用渐变冷色调突出金属主体的质感，最终呈现的渲染图清晰展现了装置的整体结构与各部件的位置关系，完整还原了XYZ钻设备的工业设计特征。
