蜗轮蜗杆减速传动装置结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:221478
  • 蜗轮蜗杆减速传动装置结构设计
  • 蜗轮蜗杆减速传动装置结构设计
  • 蜗轮蜗杆减速传动装置结构设计
  • 蜗轮蜗杆减速传动装置结构设计

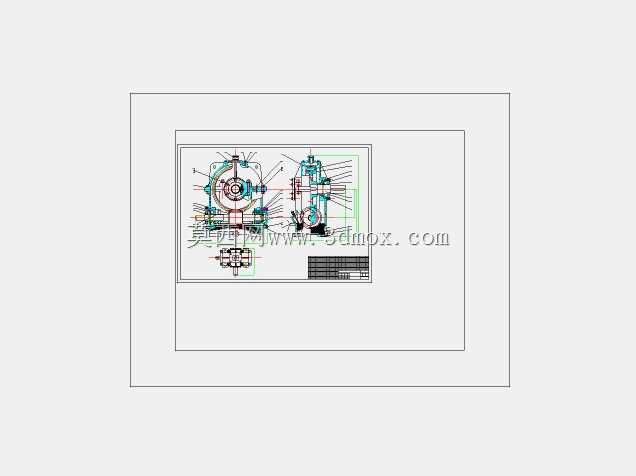

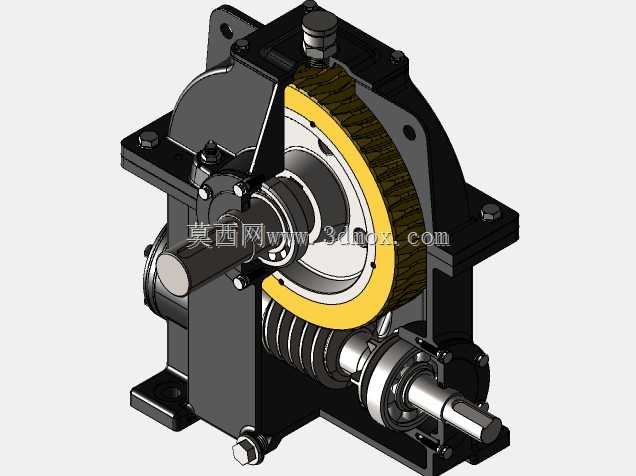

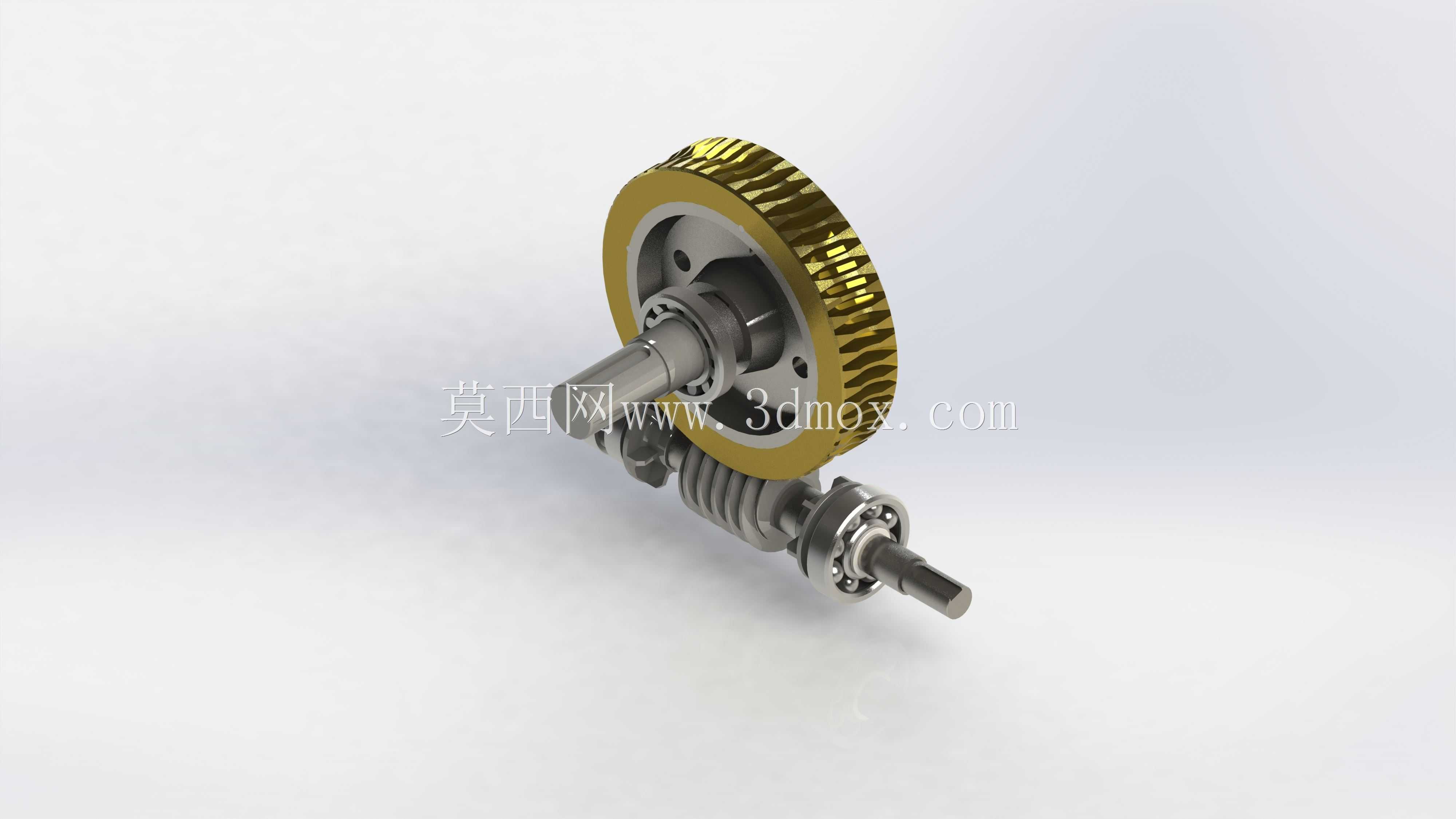

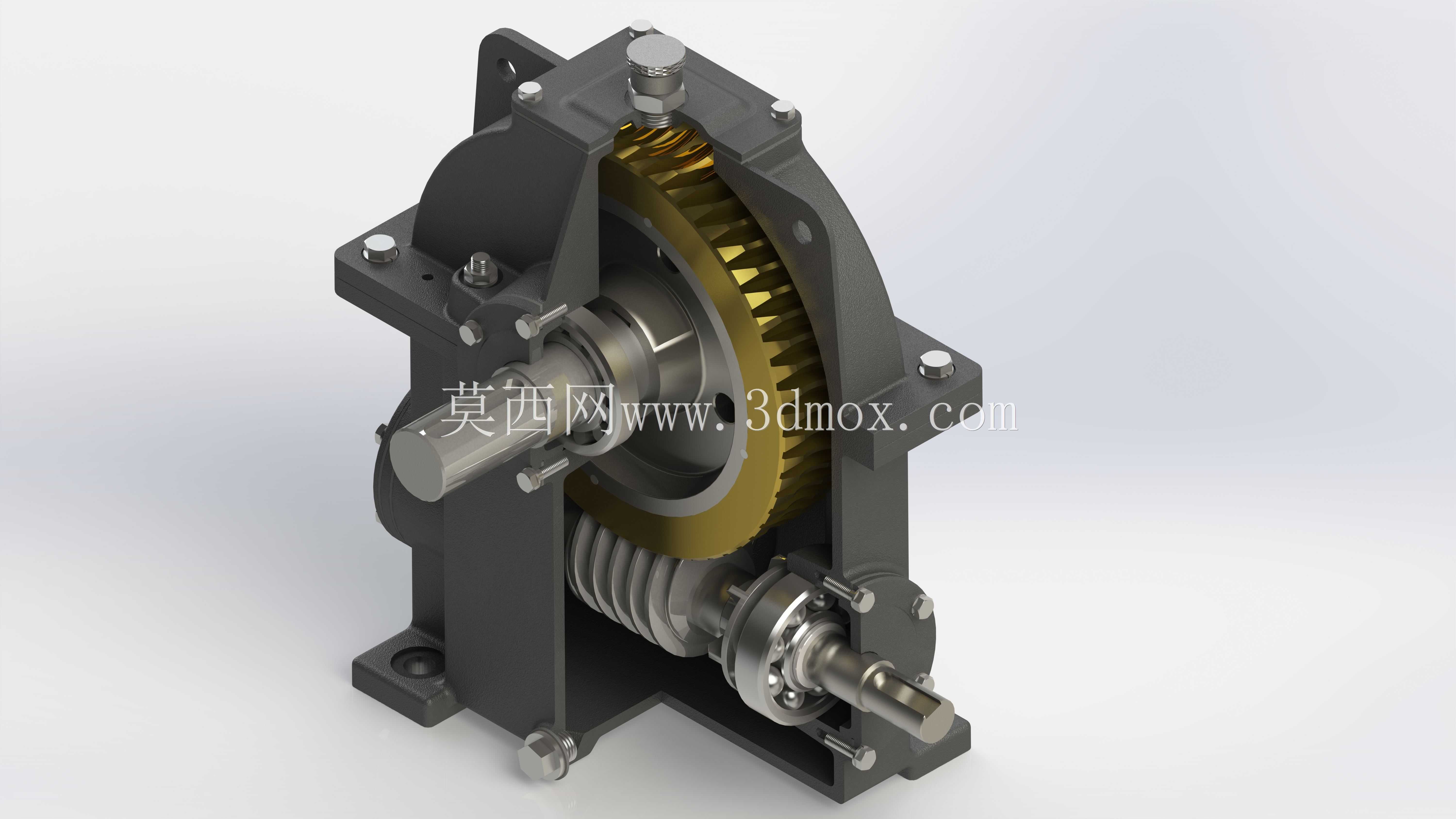

这款蜗轮蜗杆传动结构,常被应用在输送线驱动、小型起重设备回转机构、食品包装线分度单元这类需要大减速比、低输出转速的工况场景里,核心作用是把输入端电机的高转速低扭矩,转化为输出端的低转速高扭矩,匹配执行端的负载需求,同时依靠蜗杆蜗轮的啮合自锁特性,在停机状态下避免负载端反向拖动引发的安全隐患。从结构设计逻辑来看,整体采用剖分式铸铁箱体作为承载基体,上下箱体通过定位销与螺栓完成精准合箱,既保证了传动部件的安装同轴度,也方便后期检修时拆解维护,箱体底部预留的安装脚座带有沉头安装孔,可直接通过螺栓固定在设备安装基面,安装边界的孔位间距适配常规中小型减速设备的安装尺寸,不需要额外做转接板适配。输入端的蜗杆轴采用两端角接触球轴承支撑,可同时承受径向载荷与轴向载荷,抵消蜗杆传动过程中产生的轴向分力,轴承外侧设置有端盖与密封件,既可以调整轴承的轴向游隙,也能避免箱体内的润滑油泄漏,同时阻挡外部粉尘进入箱体内部污染润滑介质。蜗轮部分采用齿圈与轮毂组合式结构,齿圈为耐磨铜合金材质,轮毂为钢制结构,两者通过过盈配合加紧固螺钉完成连接,这种设计既保证了蜗轮齿面的耐磨性能,也控制了整体的材料成本,蜗轮与输出轴通过平键传递扭矩,输出轴两端同样采用轴承支撑,轴伸端根据常见负载连接需求,加工有标准平键槽,可直接对接联轴器、链轮或者带轮完成动力输出。设计过程中对啮合侧隙做了合理控制,既保证传动过程中不会出现卡滞,也将回程误差控制在合理范围内,适配多数对传动精度有基础要求的工况,箱体上部预留有注油孔与透气塞,下部设置有放油螺塞,满足日常润滑维护的操作需求,整体外形结构紧凑,没有多余的外凸结构,在设备内部安装时不会占用过多布置空间,可适配狭小安装空间内的动力减速需求。
