同轴式工业齿轮传动箱体结构设计

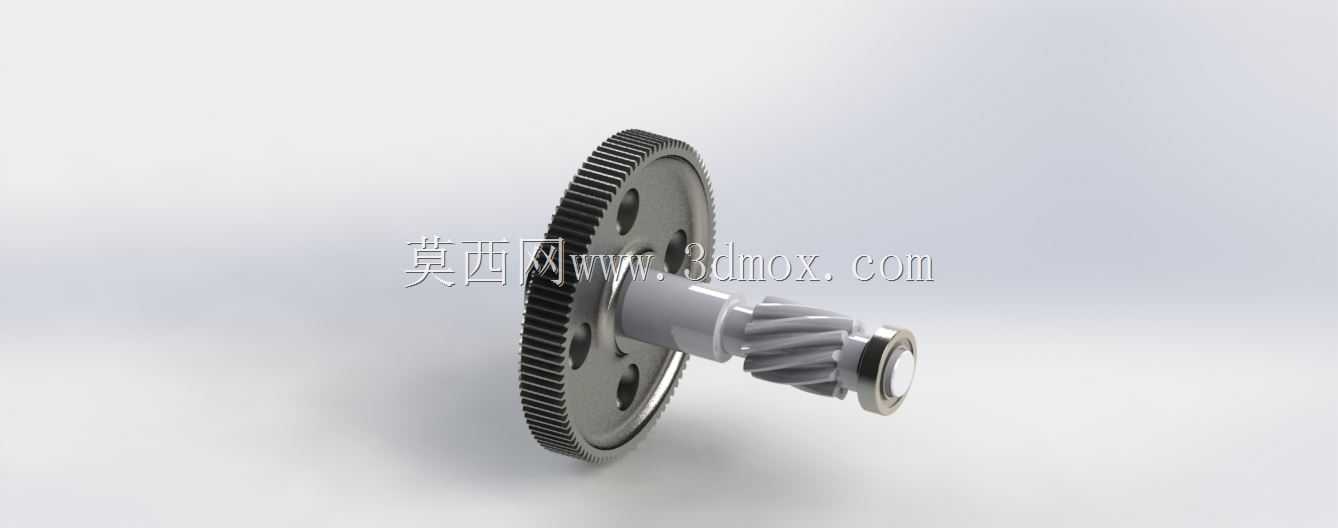

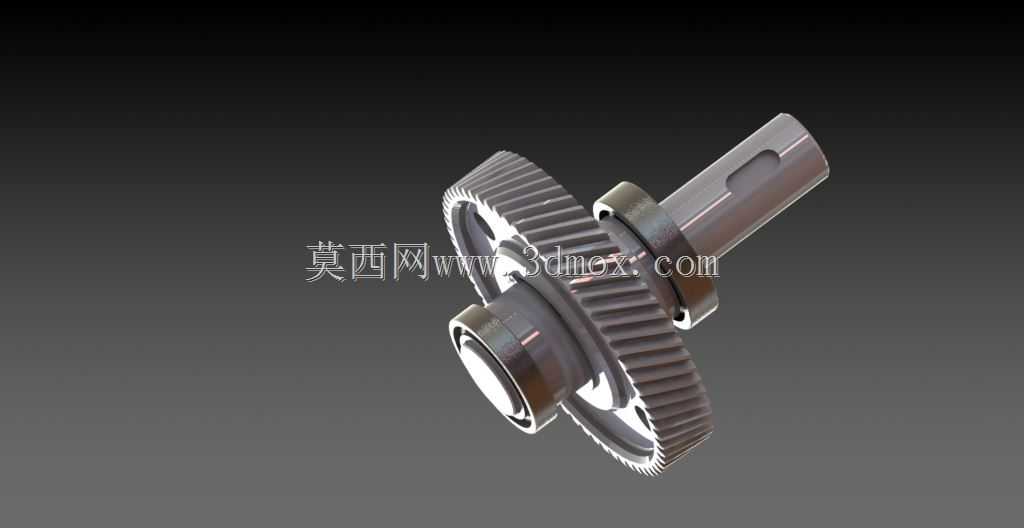

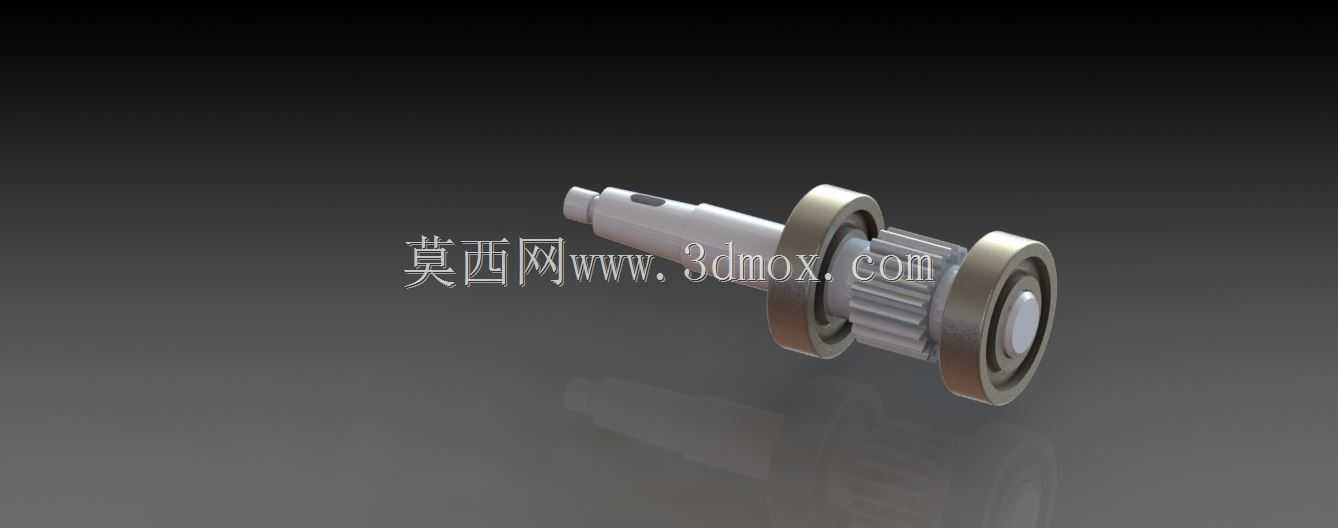

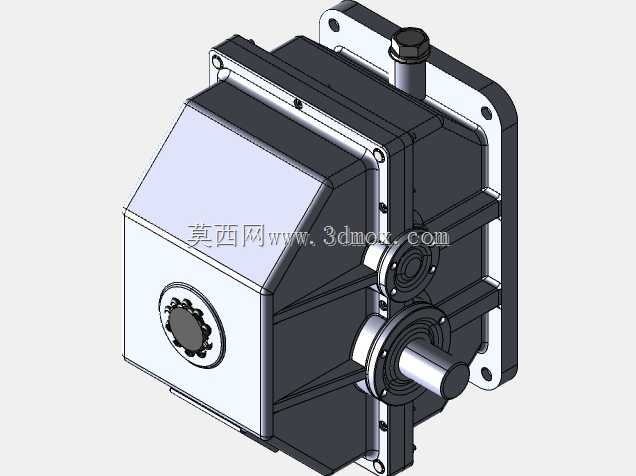

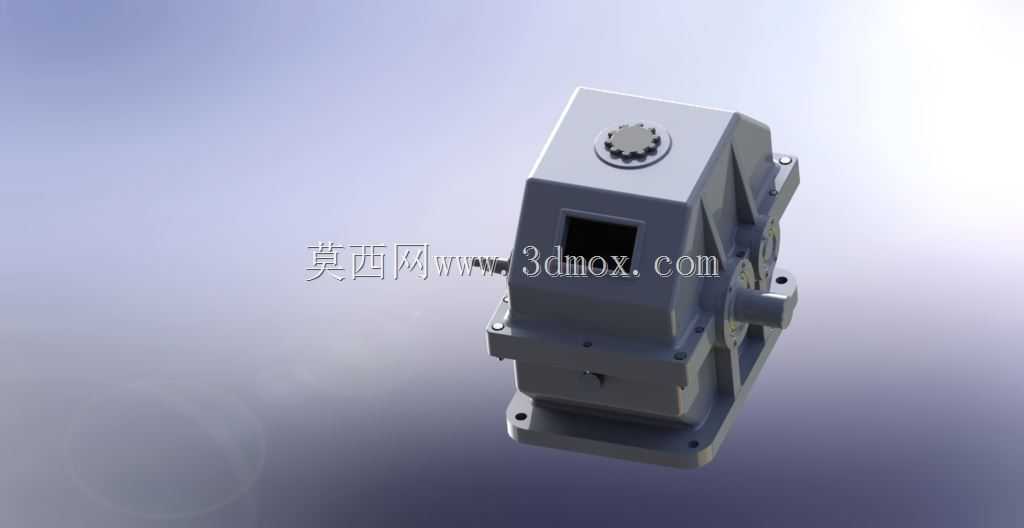

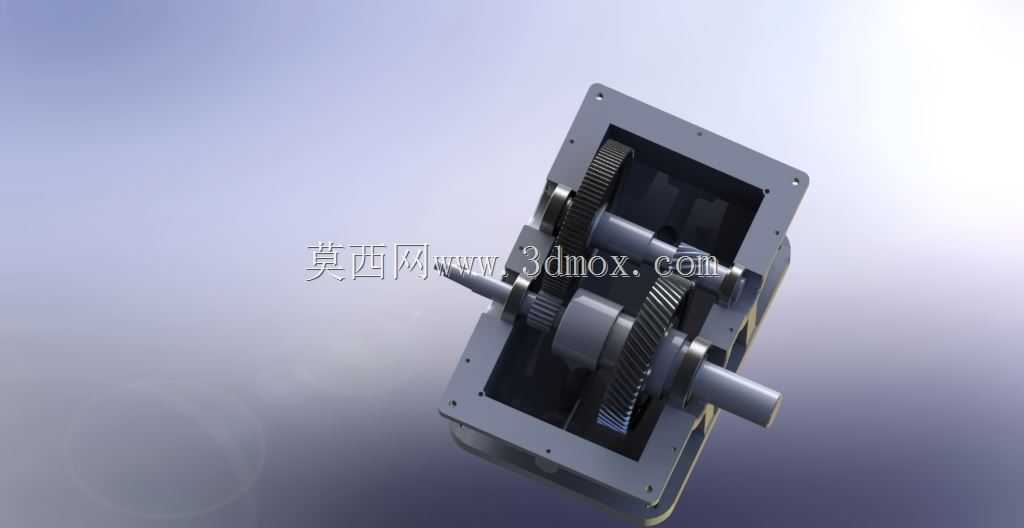

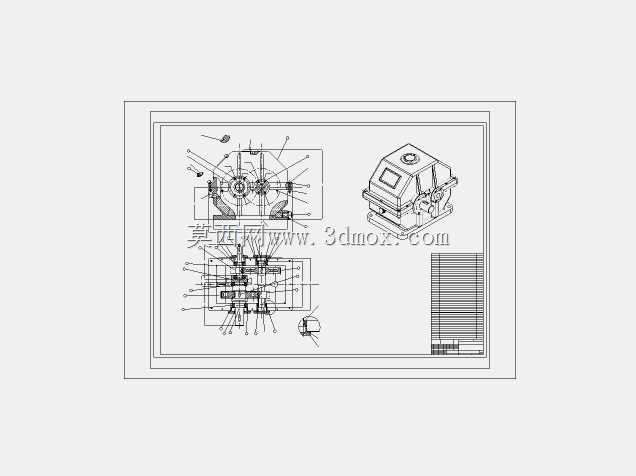

这款同轴齿轮箱的结构设计，核心围绕输入输出轴共线的布置需求展开，在很多对传动同轴度有要求的生产线输送单元、小型搅拌设备驱动端、包装机械辊组传动场景里，这种同轴布局能大幅减少动力传递的空间占用，不需要额外加装换向传动件，就能让动力输入与输出端保持在同一轴线上，适配很多安装空间局促、动力走线要求规整的设备集成场景。从结构设计逻辑来看，箱体采用剖分式拼接结构，上下箱体通过定位销与紧固螺栓实现精准合箱，合箱面加工有密封槽位，可适配耐油密封垫防止齿轮润滑油渗漏，箱体顶部预留的透气帽安装位，能平衡箱体内外气压差，避免长时间高速运转时箱内油温升高、压力增大导致的密封件失效问题。箱体侧面的观察窗设计，方便运维人员在不拆解箱体的情况下，直接观察内部齿轮啮合状态、润滑油液位高度，降低日常巡检的工作量。安装边界上，箱体底部设计有带安装孔的一体式安装脚，安装孔的孔距经过公差匹配，可直接适配常规工业设备的安装基座平面，不需要额外加工转接板；输入输出轴的轴伸端尺寸按照通用传动接口标准设计，可直接匹配标准联轴器、带轮等传动连接件，减少选型适配的工作量。内部传动结构上，同轴布置的齿轮副经过齿面修形设计，能降低啮合过程中的冲击与噪音，齿轮的支撑轴承位在箱体上采用镗孔一次加工成型，保证前后轴承的同轴度公差，避免轴系运转过程中出现偏载、轴承早期磨损的问题。箱体的壁厚设计兼顾了结构刚性与轻量化需求，在轴承安装位、合箱连接位等受力集中区域做了局部加厚处理，非受力区域通过合理的壁厚减薄控制整体重量，同时在箱体外壁设计有加强筋结构，既提升箱体的抗振性能，也能增大散热面积，帮助齿轮啮合产生的热量更快散发，维持箱内润滑油的工作温度在合理区间。在实际设备选型适配中，这类同轴齿轮箱常被用在轻工生产线的辊道驱动、小型物料搅拌装置的动力减速、自动化仓储设备的输送单元驱动等场景，相比平行轴齿轮箱，它的输入输出对中性能更好，安装找正的工作量更小，能有效降低设备集成时的装配调试难度。
