车间用简易冲孔加工工装结构设计

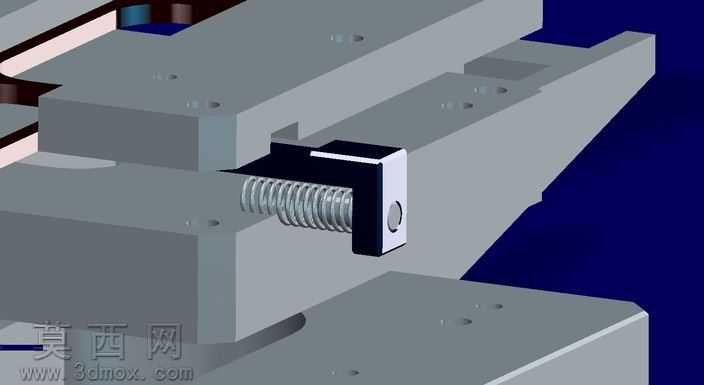

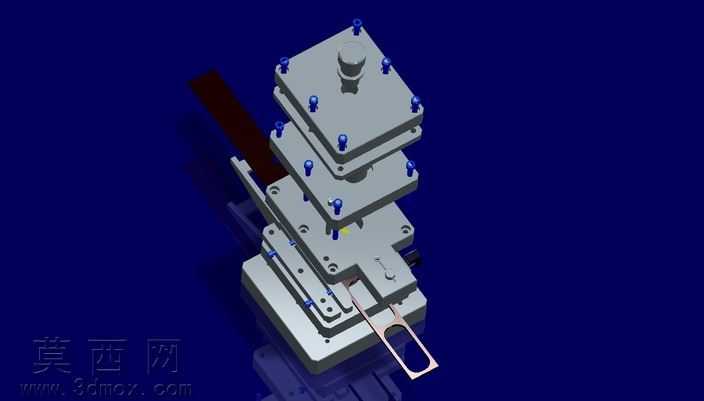

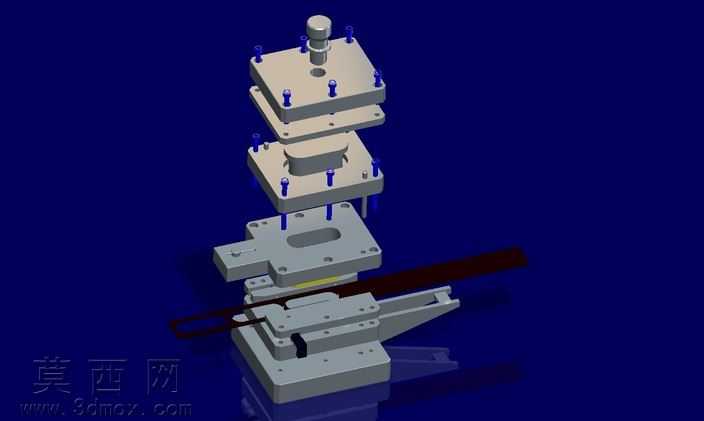

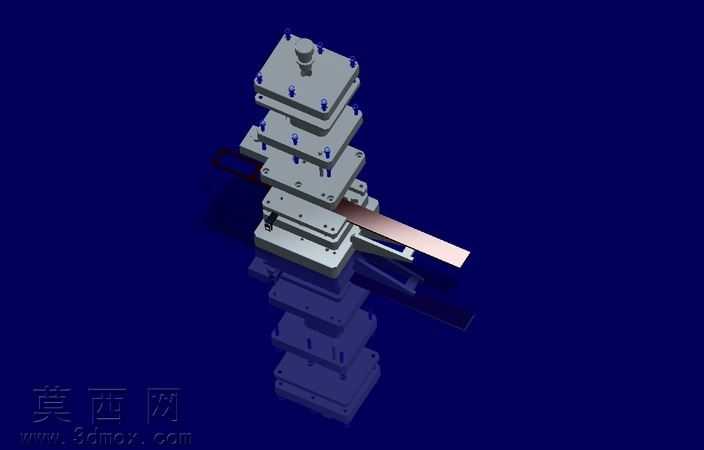

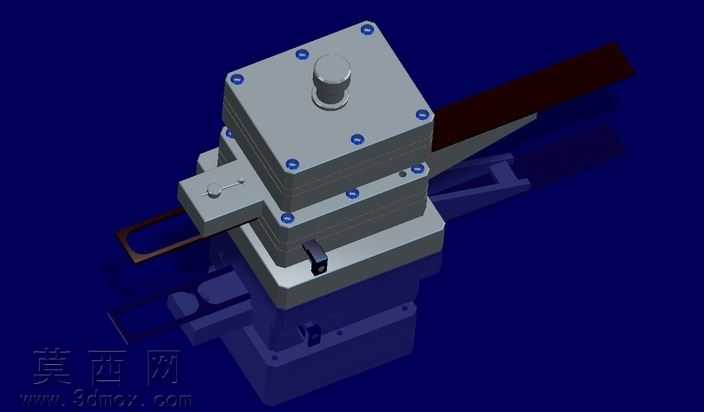

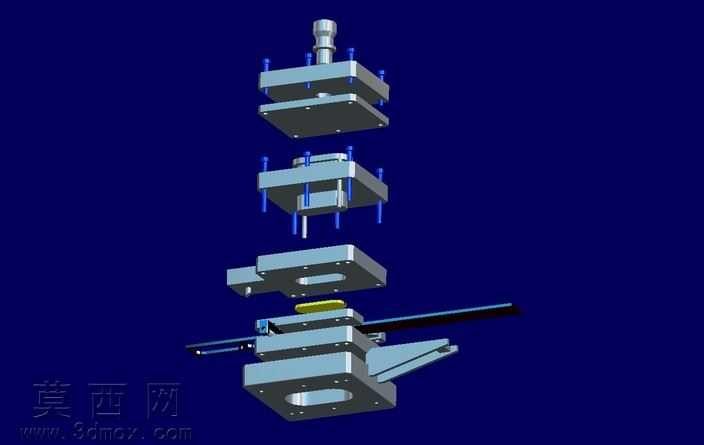

本作品为面向车间简易冲孔加工场景设计的工装结构，整体采用三维参数化建模方式完成全组件搭建，建模过程中对每一层板件、导向连接件、冲压执行件、定位组件都进行了独立的参数化定义，确保各部件的装配公差符合实际机械加工的装配要求，可直接用于后续的结构验证与加工出图参考。渲染阶段采用深蓝色纯色背景突出工装主体结构，金属材质部分统一赋予哑光冷调钢材质感，对导向柱、紧固螺栓等标准件做了金属高光细节处理，清晰区分不同功能部件的材质差异，层叠的模板结构通过半透明阴影渲染强化空间层级关系，让整体装配逻辑一目了然。结构设计上采用多层模架的经典冲压工装布局，最上层为冲压动力连接座，设置有中心动力连接轴与周向均匀分布的导向紧固螺栓，确保下压力度均匀传导；中间层为冲孔凸模安装板与凹模承托板，对应设置冲孔工位的型孔与避让槽，保证冲孔作业时料带的精准定位与冲裁废料的顺畅排出；下层设置料带输送定位轨道，搭配可调节的定位挡块与压紧组件，能够适配长条状待加工料带的连续送料定位需求，避免冲孔过程中料带偏移导致的加工误差。设计思路围绕简易制造车间的小批量冲孔加工需求展开，摒弃复杂的自动化送料结构，全部采用常规机械加工可实现的板件、标准螺栓、导向柱组件，降低工装本身的制造成本与加工难度，整体结构拆装便捷，可根据不同的冲孔需求快速更换凸模与凹模配件，适配多规格小批量的冲孔加工作业，同时各层板件的导向结构采用长行程导向柱设计，保证冲压过程中上下模的同轴度，提升冲孔加工的精度与工装的使用寿命，料带轨道采用开放式设计，方便操作人员手动送料与取件，适配车间一线的手动作业操作习惯，整体结构紧凑无冗余部件，在满足基础冲孔功能的前提下尽可能压缩工装的整体体积，减少车间作业空间的占用。
