跳汰机消声器检测工装夹具三维设计

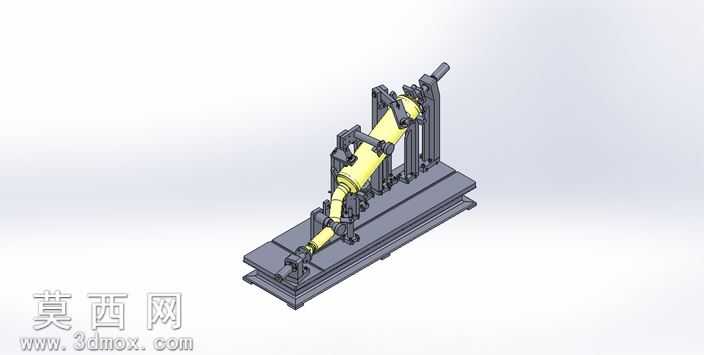

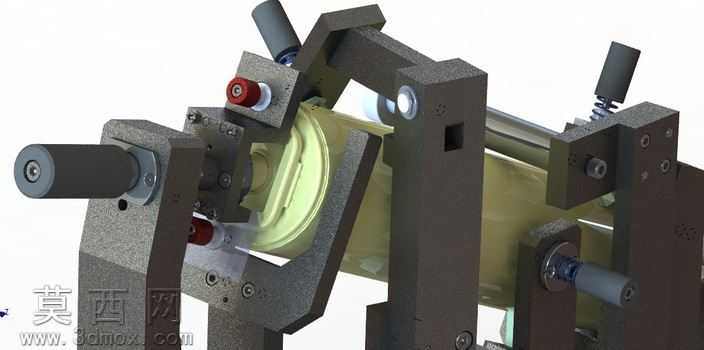

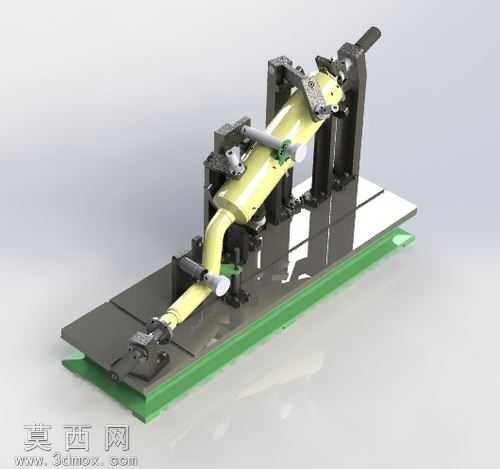

本作品为跳汰机消声器装配检测专用工装的三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例搭建，首先对消声器待检测的所有配置点位、装配基准面进行坐标提取，将消声器的弯管段、筒体段、连接法兰端的轮廓特征作为定位依据，搭建工装的整体承载框架。底座采用绿色防滑耐磨板材材质渲染，模拟实际生产中工装台的防静电耐磨工作面，上方设置多组可调式定位夹紧模块：包含黑色硬质阳极氧化处理的立式支撑座，用于承托消声器筒体的弧形定位块，搭配快速夹钳结构实现消声器的快速装夹固定，避免检测过程中工件移位影响检测精度。建模过程中对所有活动夹紧部件添加了装配约束与运动干涉检查，确保夹钳开合行程不会磕碰消声器表面的喷涂漆面，定位块的弧形接触面完全贴合消声器筒体的外圆曲率，保证装夹后消声器的轴线与检测基准保持平行。材质渲染阶段区分了不同部件的材质属性：消声器主体采用淡黄色哑光金属漆材质模拟实际的消声器壳体喷涂效果，夹紧手柄采用黑色防滑橡胶材质，支撑立柱采用银灰色金属质感体现加工件的金属切削表面，底座绿色部分做了细微的磨砂纹理处理，还原车间工装的真实使用质感。设计思路围绕消声器全点位检测需求展开，工装预留了所有检测点位的操作空间，操作人员装夹工件后可直接对消声器的装配接口位置、密封面平面度、各支管装配角度进行快速校验，无需反复调整工件姿态，大幅提升消声器成品的出厂检测效率，同时工装的定位模块采用可更换设计，可适配同系列不同规格消声器的检测需求，具备较强的产线适配性。整体装配结构经过反复的装配公差校验，所有连接孔位、定位销位置都预留了合理的安装间隙，确保工装加工完成后可顺利组装投入使用，不存在装配卡滞、定位偏移的设计问题。
