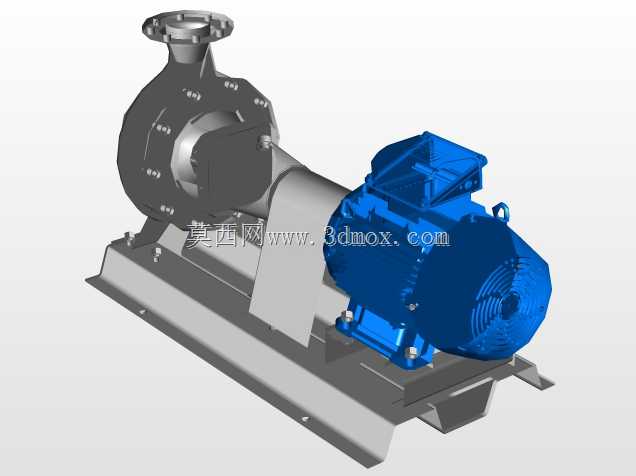

TCN125-315卧式管道离心泵带电机成套结构

该卧式离心泵成套结构主要面向民用建筑供水、暖通循环、工业流体输送、市政给排水等场景设计，可承担清水及理化性质与水相近的介质输送任务，在高层住宅二次供水、中央空调冷热水循环、生产工艺冷却水输送、厂区生产供水、农田排灌等场景中均可适配使用，能够稳定提供符合工况要求的流体压力与流量输出，保障管路系统的介质循环与输送效率。整套设备采用泵头与驱动电机同轴直联的卧式布局，泵头端采用标准法兰接口设计，进出口法兰的公称通径、螺栓孔分布尺寸均匹配对应公称压力下的管路安装标准，可直接与同规格工业管道对接，无需额外制作过渡连接构件，有效降低现场安装的改造成本与施工周期。泵体采用蜗壳式流道设计，内部叶轮经过水力优化，能够在运行过程中减少流体紊流与水力损失，提升泵组的运行效率，降低能耗水平；泵轴处配置可靠的机械密封结构，可有效避免输送介质沿轴端泄漏，减少日常运维过程中的密封件更换频次，提升设备连续运行的稳定性。驱动电机与泵头共用一体式铸铁底座，底座上预留有标准的地脚螺栓安装孔位，安装时只需将底座固定在预先浇筑的混凝土基础上，通过调整垫铁找平后即可完成设备就位，无需额外搭建独立的泵架与电机支架，大幅缩减安装环节的工作量。整套设备的安装边界充分考虑了常规泵房的空间布局要求，泵体与电机的轴向总长度、径向最大宽度、底座安装高度均适配多数中小型泵房的预留安装空间，设备两侧预留有足够的操作检修空间，可满足日常运维过程中对密封件、轴承、叶轮等部件的拆装检修需求，无需额外拆除周边管路即可完成常规维护作业。在结构设计过程中，重点考量了泵组运行时的动平衡性能，泵轴与电机轴的同轴度经过严格校核，配合底座的加强筋结构设计，可有效降低设备满负荷运行时的振动幅度与运行噪音，避免振动传递至周边管路与建筑结构，提升整套系统的运行可靠性与使用寿命。
