海上平台集成式柴油泵撬装结构设计

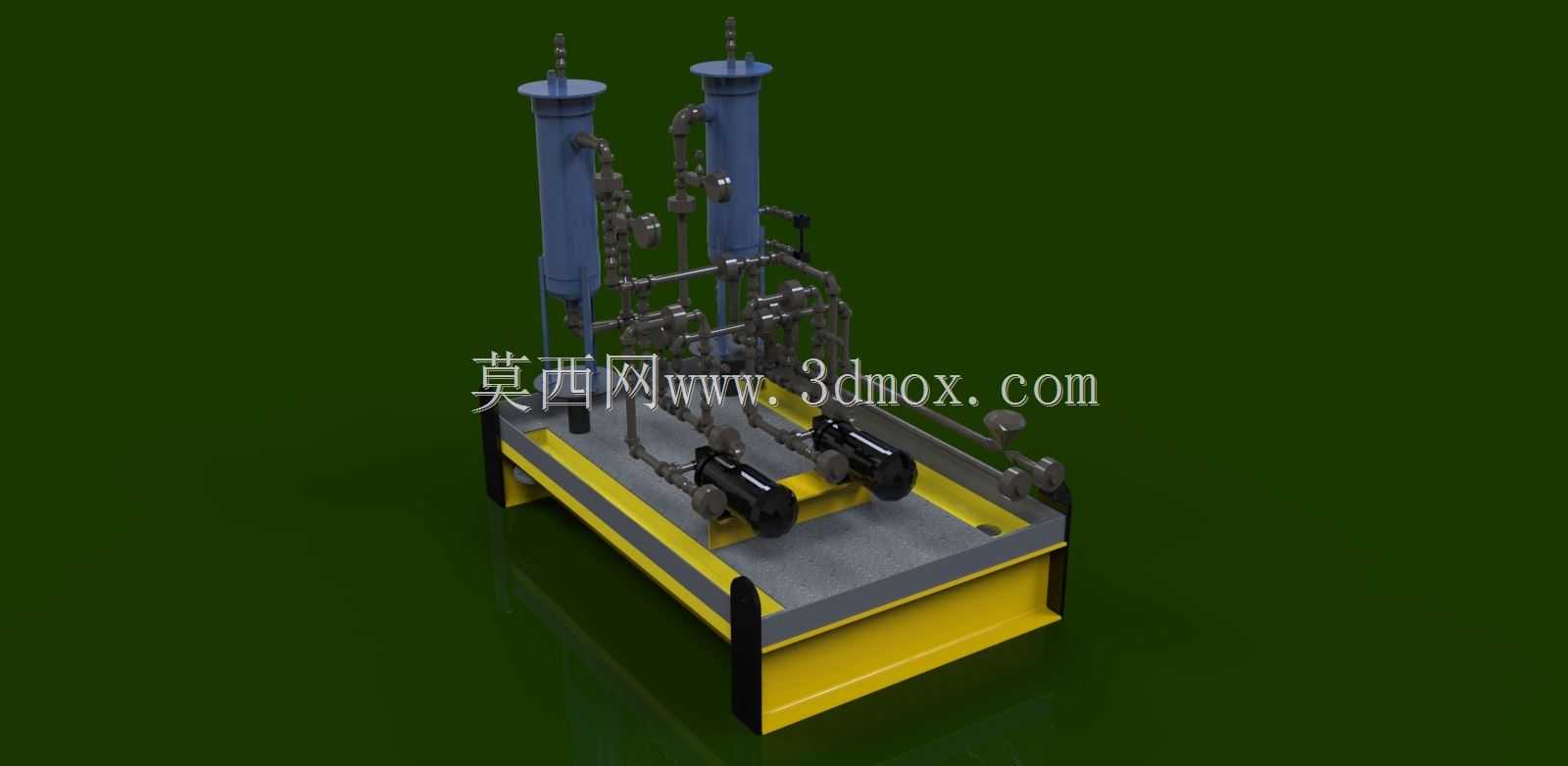

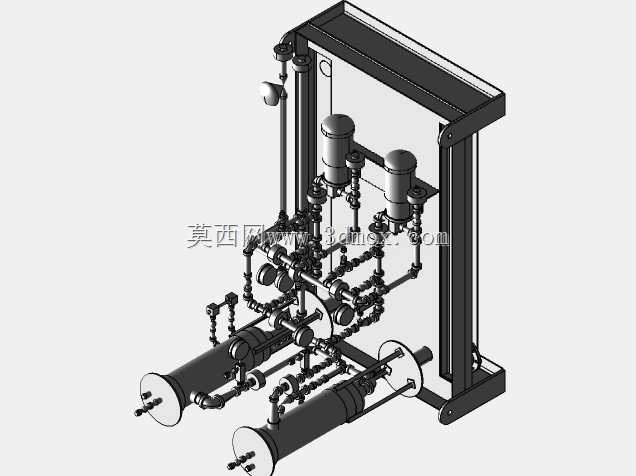

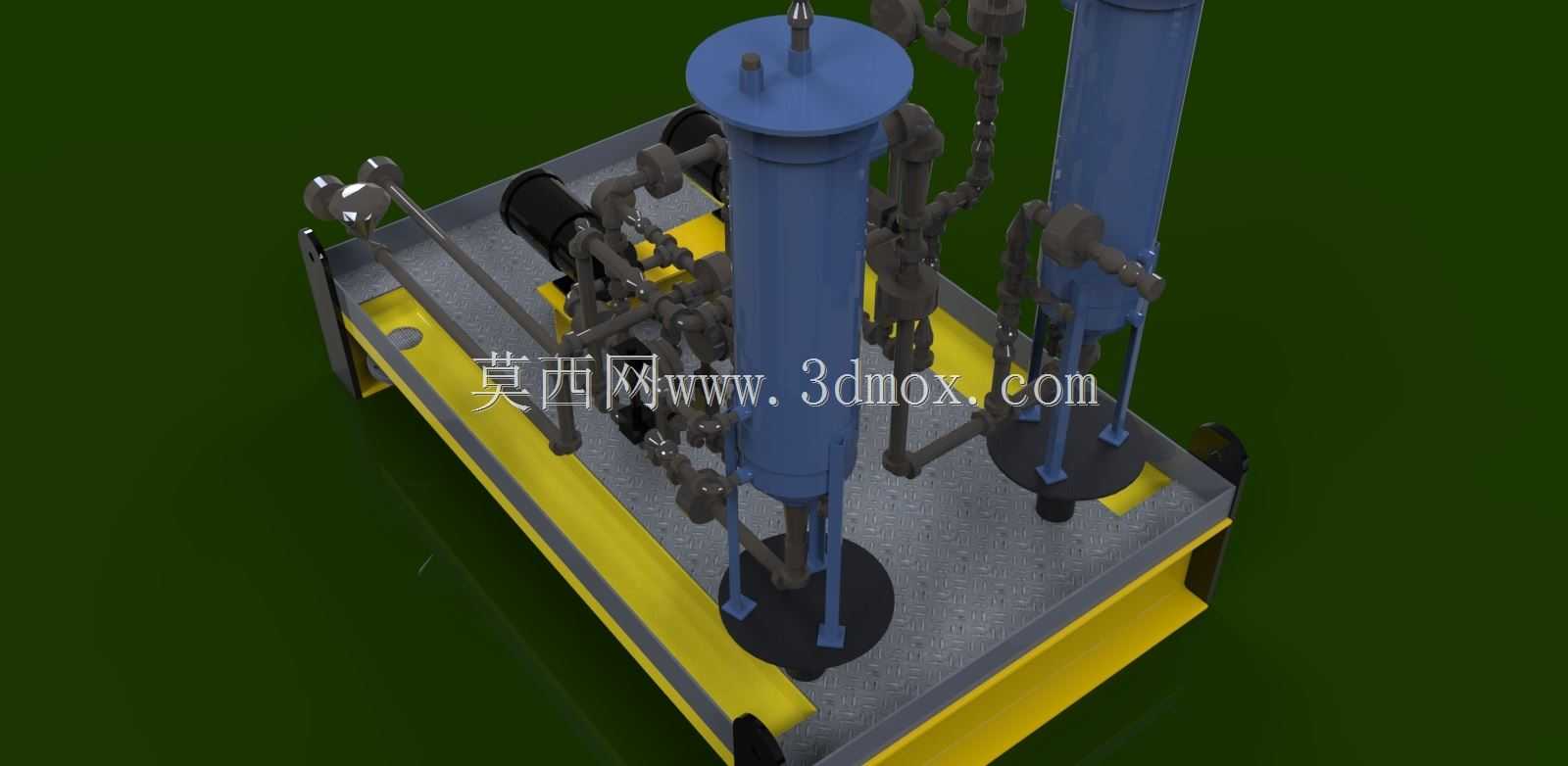

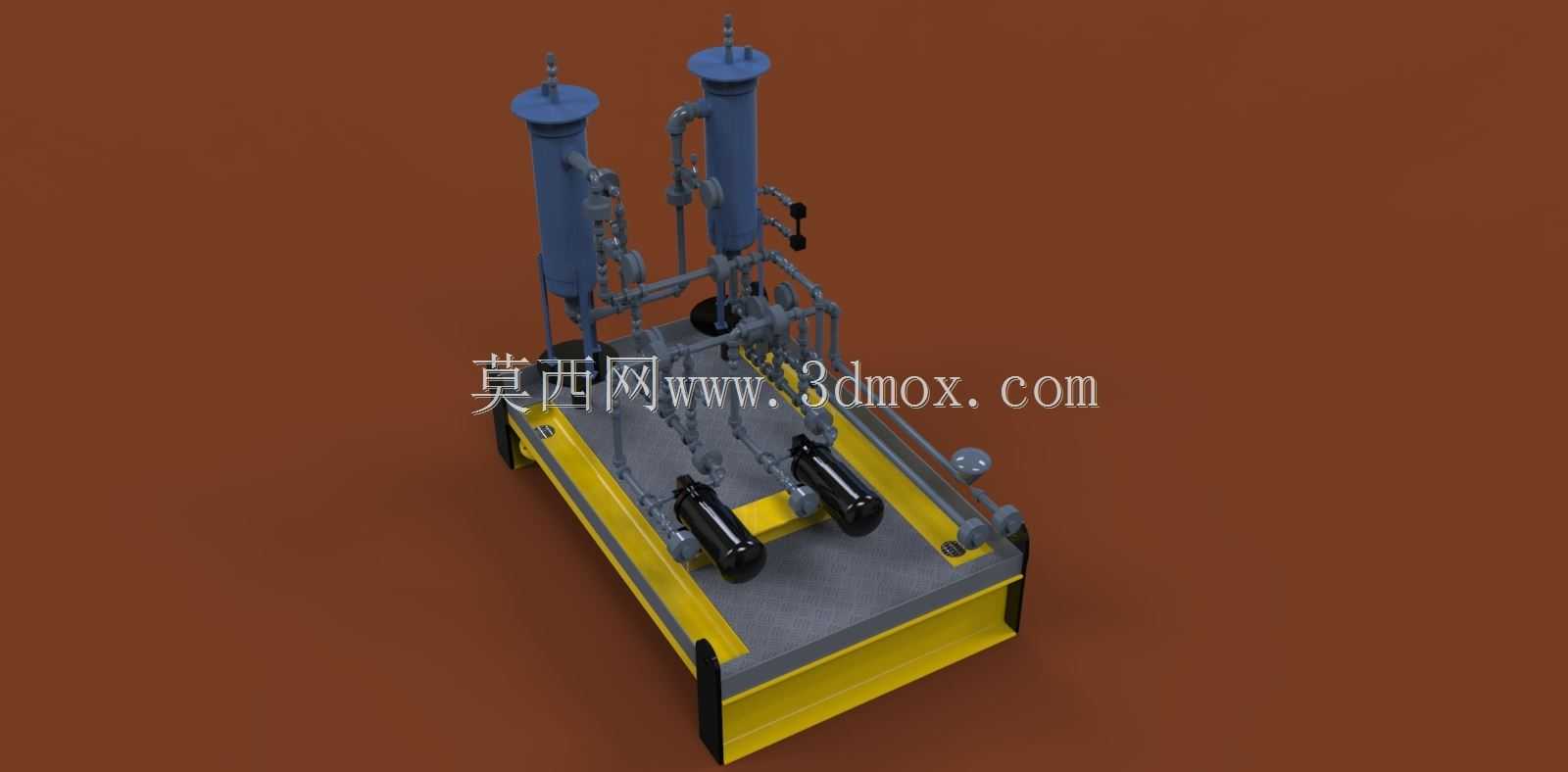

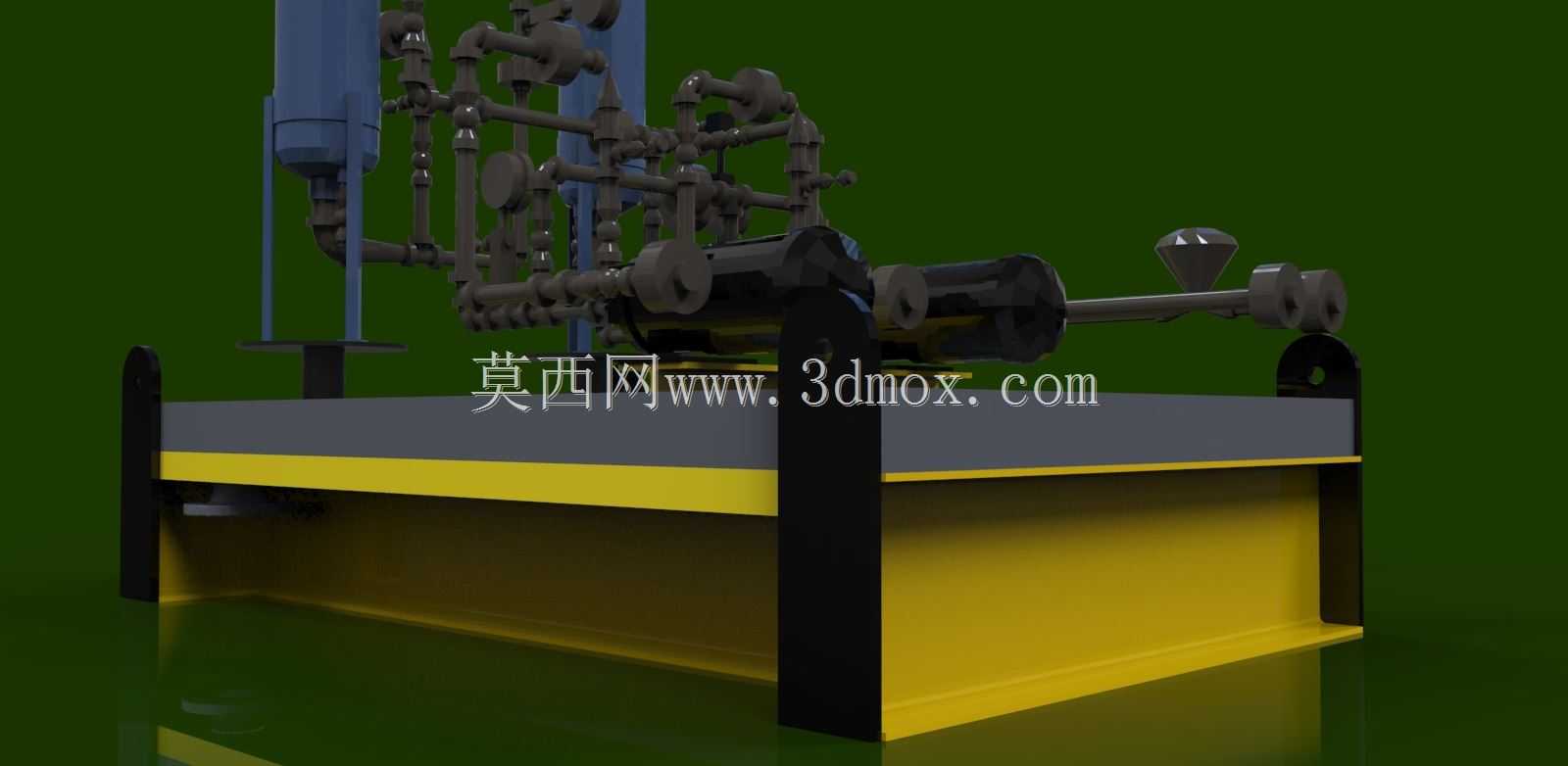

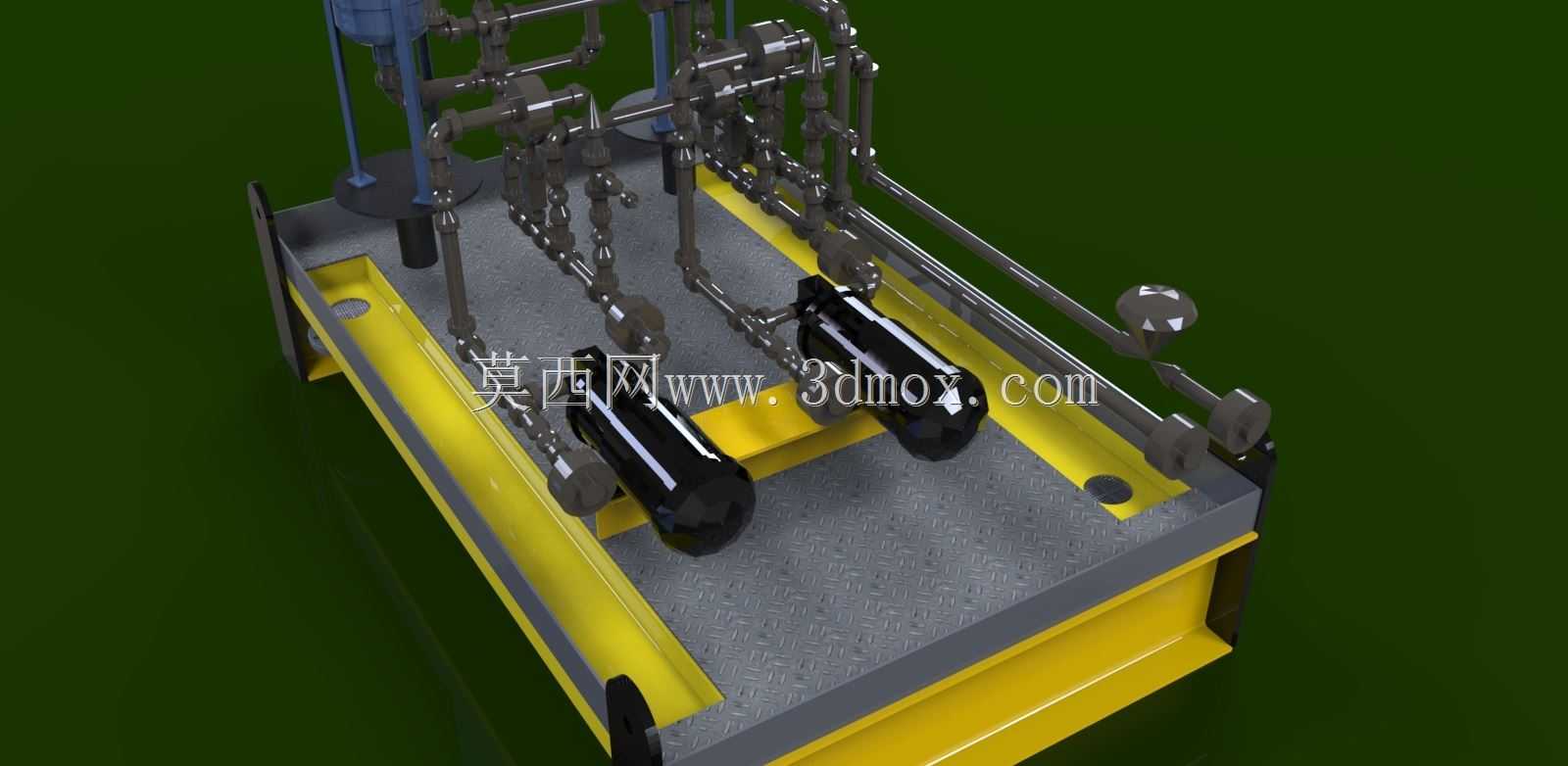

该撬装柴油泵组主要面向海上油气开采平台、近海工程作业船舶的舱室排水、工艺介质输送场景设计，作为海上作业场景的核心流体输送单元，承担平台日常积水抽排、工艺管路补压、应急工况下的流体转输功能，适配海上高盐雾、高湿度、作业空间紧凑的特殊使用环境，可在平台甲板预留安装位直接落位固定，大幅减少现场管路拼接与设备调试的工作量。整套撬装结构以标准化型钢作为承载基底，主承载梁采用W12规格型钢搭建主体受力框架，搭配W6规格型钢作为内部支撑与管路安装梁，框架整体做防腐涂装处理，黄色涂装的基底框架既满足海洋环境的防腐耐候要求，也符合海上作业设备的安全视觉标识规范。撬体内部集成多组柴油泵单元，配套设置完整的进出料管路、控制阀门、压力检测仪表，管路排布沿支撑梁走向分层布置，既预留了充足的操作检修空间，也避免管路交叉干涉带来的运维不便；排水槽位置预留8个通用通路口径，可适配不同规格的排水支管接入，满足平台不同区域的积水汇集抽排需求，泵组与框架之间设置减震缓冲结构，降低设备运行时的振动传递与噪音影响。设计过程中充分考虑海上安装的边界条件，撬体整体外形尺寸适配标准集装箱运输规格，底座预留标准吊装孔与螺栓固定位，可直接通过平台吊机完成整体吊装落位，无需在现场进行零散部件的拼接组装；管路接口全部采用标准法兰连接形式，对接现场管路时无需额外加工适配接头，焊接部位全部采用3英寸ansi标准焊颈结构，满足150磅压力等级的密封强度要求，可耐受海上作业工况下的压力波动与船体摇晃带来的管路应力影响。撬体表面的操作通道铺设防滑耐磨的纹理面板，边缘设置安全防护挡边，避免运维人员作业时滑倒或者工具掉落，仪表与阀门操作位全部设置在人员站立可及的高度范围，日常巡检时无需额外登高或者俯身操作，大幅提升日常运维的便利性与安全性。整套撬装结构将泵组、管路、支撑框架整合为独立的功能模块，既可以作为独立的排水单元单独使用，也可以多组并联接入平台的核心流体管网，作为主输送泵组的备用补充单元，适配不同规模海上作业平台的流体输送需求。
