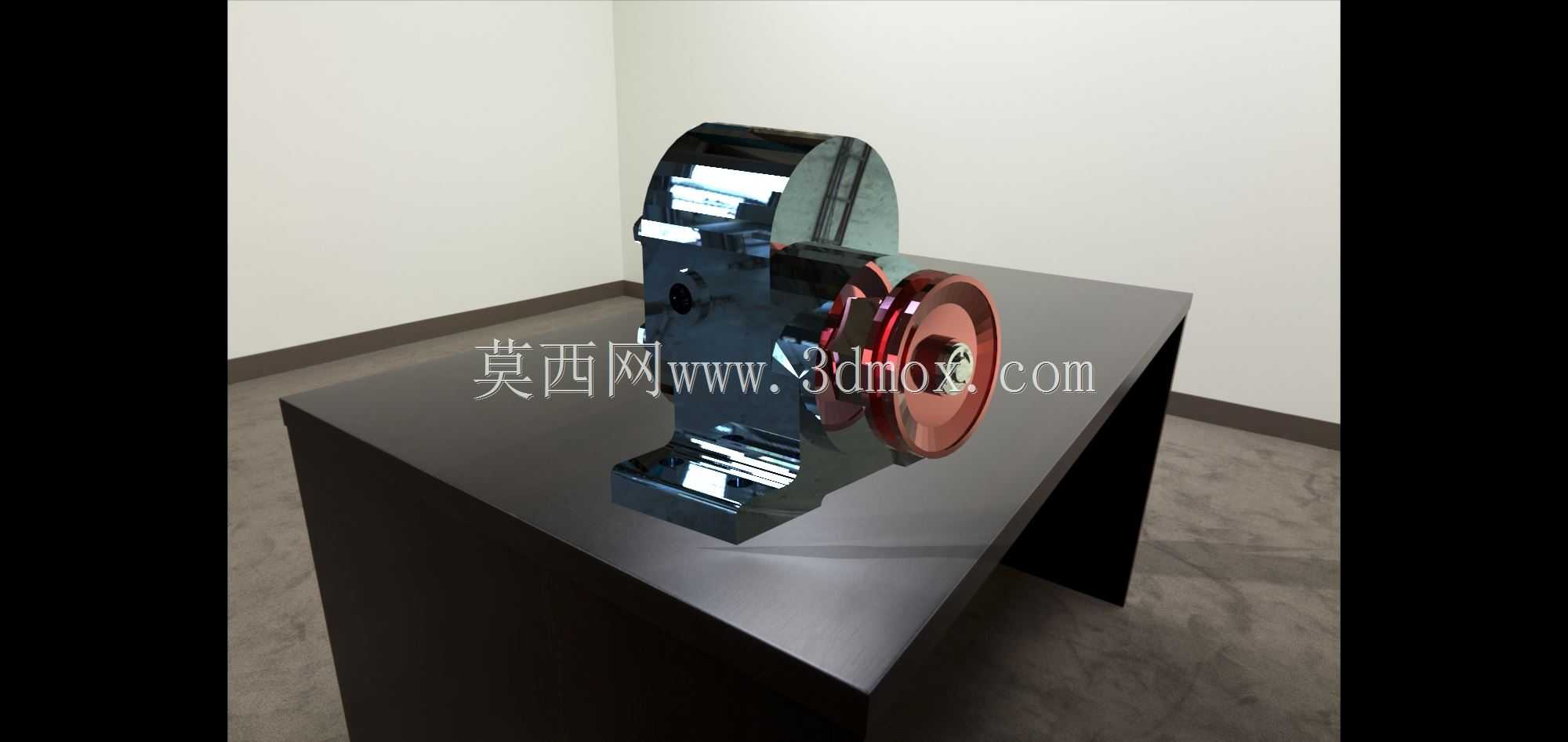

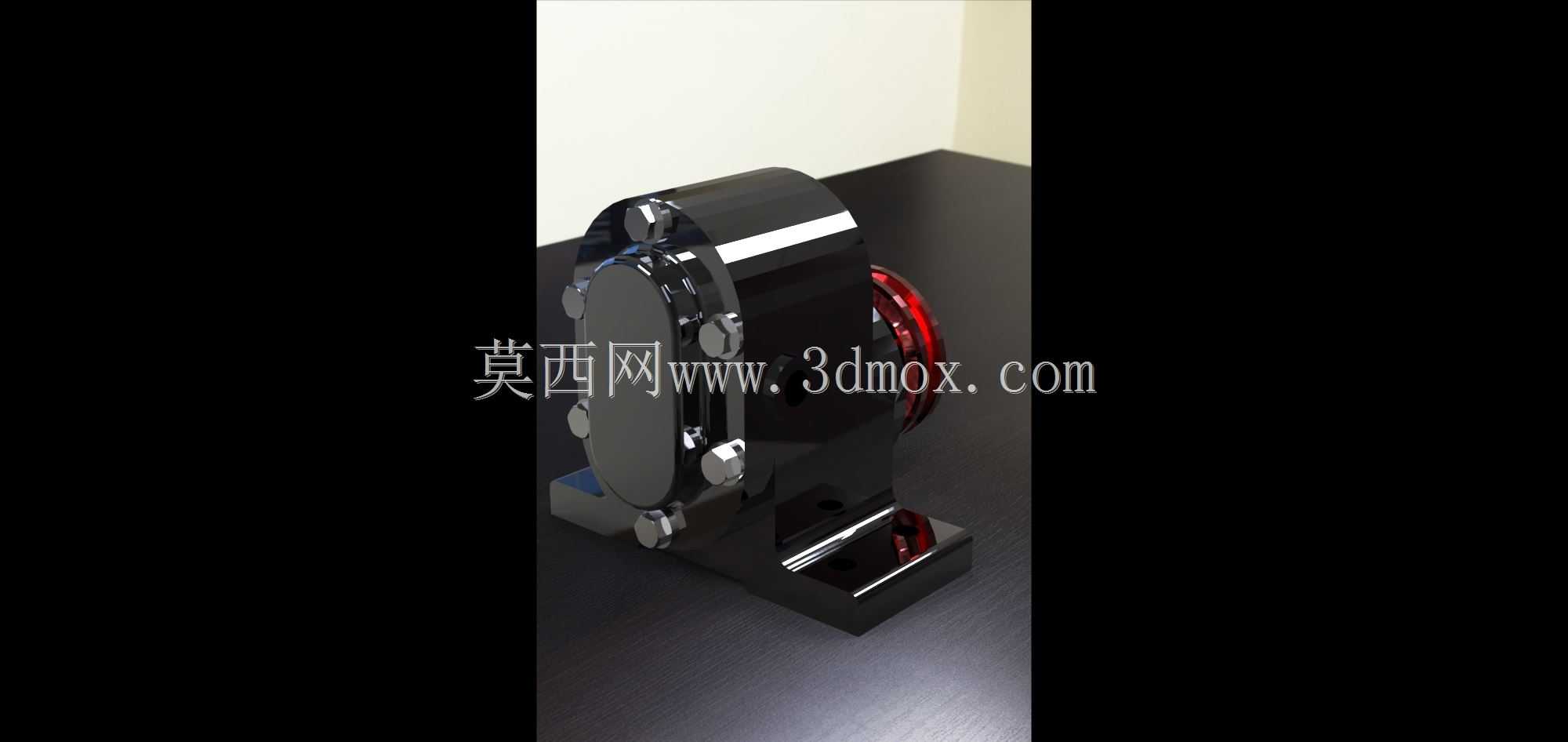

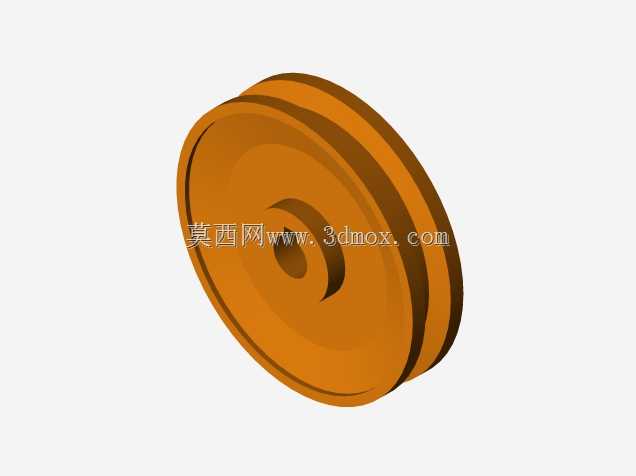

紧凑结构齿轮泵水泵三维设计

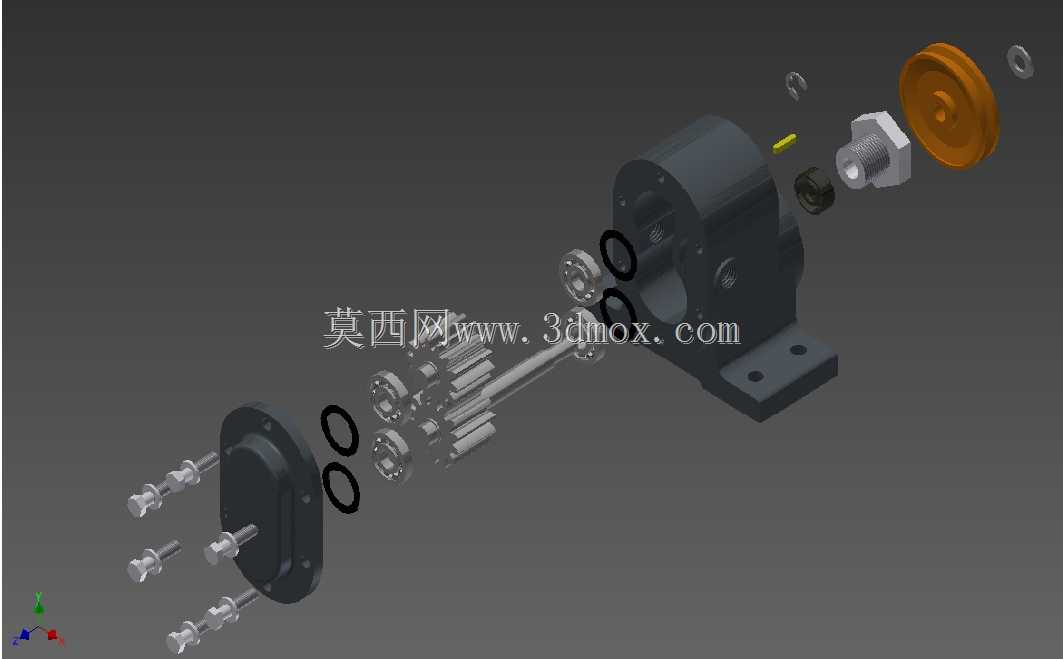

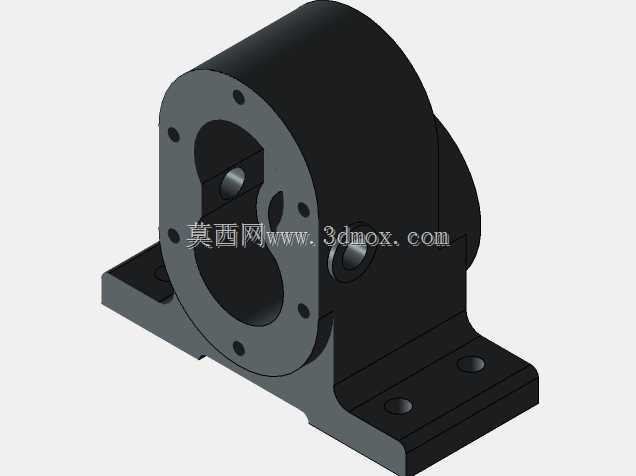

这款齿轮泵水泵主要面向小型液压回路、低压流体输送、小型设备冷却循环等应用场景，可在小型机床润滑系统、农用小型灌溉支路、工程机械辅助散热回路、家用小型供水增压场景中承担流体输送与压力建立的功能，依靠一对啮合齿轮的容积变化完成流体的吸入与排出，相比叶轮式水泵具备更强的自吸能力，输送粘度偏高的流体时也能保持稳定的输出流量，不会轻易出现气缚故障。从功能特性来看，该泵采用外啮合齿轮结构，主动齿轮直接对接动力输入轴，从动齿轮随啮合动作同步转动，泵体内部设置了精准的卸荷槽，能够避免齿轮啮合困油带来的振动与噪音问题，进出油口采用标准法兰对接结构，可直接匹配常规通径的流体管路，泵体侧面预留了压力检测接口，方便安装压力表实时监测输出压力，泵盖与泵体之间采用定位销加密封垫片的组合结构，既保证了装配时的同轴度精度，也能有效避免高压流体的泄漏问题。在设计思路上，这款泵优先控制了整体的外形尺寸，将齿轮副的齿宽与节圆直径做了优化匹配，在保证额定输出流量的前提下尽可能压缩泵体的轴向与径向尺寸，让整体结构更加紧凑，能够适配安装空间局促的小型设备场景；齿轮的齿形采用渐开线修正齿形，既降低了啮合时的滑动摩擦，也提升了齿轮的承载能力，可在额定转速下长期稳定运行；泵体的安装底座设置了两个长条形安装孔，能够适配一定范围内的安装孔距偏差，降低现场安装的对位难度，输入轴端采用标准的机械密封结构，可有效阻挡流体沿轴向外泄，同时也能阻挡外界的粉尘杂质进入泵腔内部。从安装边界来看，该泵的整体轮廓方正，没有外凸的易磕碰结构，安装时需要保证输入轴与动力输出轴的同轴度偏差在允许范围内，避免轴承受额外的径向力导致寿命缩短，泵体的安装平面需要保持平整，防止底座紧固后泵体出现变形导致内部齿轮卡滞，进出油口的对接管路需要设置独立的支撑结构，避免管路重量直接作用在泵体接口上造成接口开裂，日常使用时需要保证泵腔内首次加注流体完成排空，才能顺利实现自吸启动，长期运行时需要关注流体的清洁度，避免大颗粒杂质进入泵腔造成齿轮齿面磨损，影响泵的容积效率。
