苏尔寿立式多级离心泵结构设计

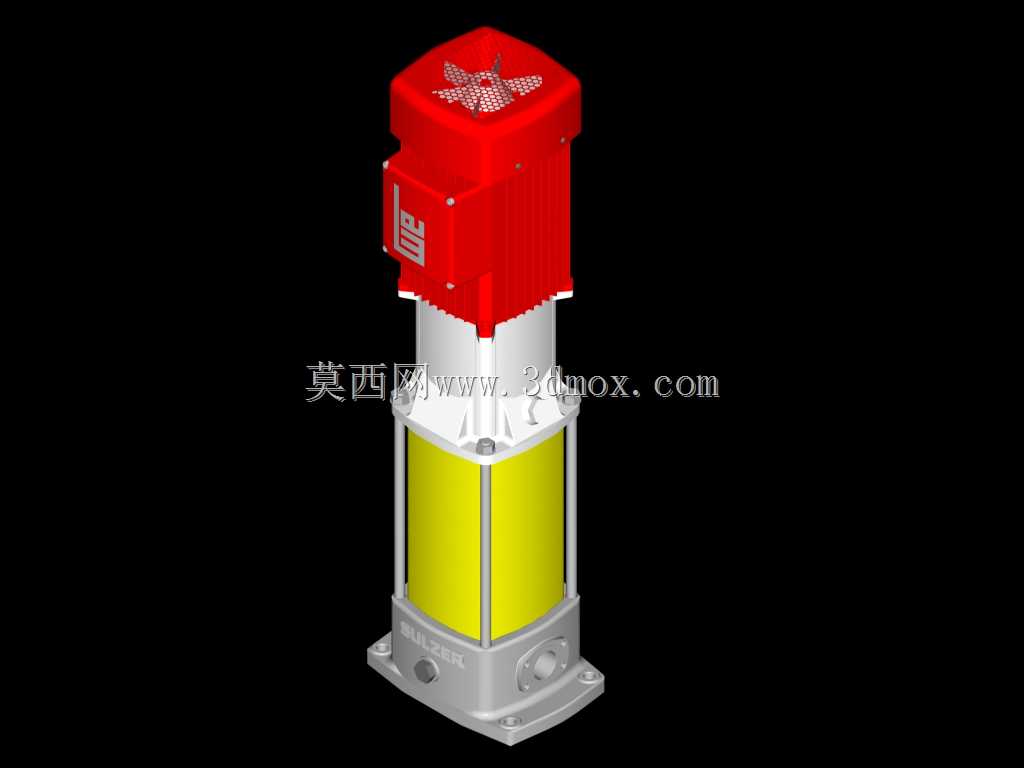

这款立式多级泵主要面向高层楼宇供水、工业循环水系统、水处理工艺增压、洁净流体输送等场景设计，可在市政供水二次加压、工厂生产冷却水循环、反渗透水处理系统增压、工业锅炉给水等工况下稳定运行，能够输送不含固体颗粒的清水或物理化学性质近似清水的介质，适配不同扬程与流量的输送需求，相比卧式泵可大幅节省安装占地面积，适合空间紧凑的泵房布设。从功能特性来看，该泵采用立式分段式结构设计，上部为驱动端适配区域，可匹配标准立式电机安装，中部为多级叶轮导叶堆叠的增压腔体，下部为进出水底座集成结构，流体从底座侧方入口进入泵腔后，经每一级叶轮做功提升压力，再通过导叶导流进入下一级叶轮，逐级累加扬程后从侧方出口排出，可根据实际扬程需求灵活调整叶轮级数，覆盖宽范围的工况参数区间。设计过程中充分考虑了安装与运维的便捷性，泵体采用立式同轴布局，电机轴与泵轴通过联轴器直连，传动效率更高，整体对中精度更容易保证；底座设置标准安装法兰孔位，可直接固定于混凝土基础或安装钢架上，进出口采用同口径侧进侧出的管路对接方式，管路布设无需额外变向调整，降低现场安装的施工难度。泵体外层采用拉杆式紧固结构，将各级泵段与底座、驱动端支架牢牢锁紧，保证高压工况下的结构密封性，避免级间泄漏影响增压效率；过流部件的流道采用顺滑过渡设计，减少流体在泵腔内的沿程阻力与湍流损失，提升泵组运行效率同时降低运行噪音。安装边界方面，该泵整体为竖直长条形结构，安装时仅需预留底座尺寸对应的安装平面，上方预留电机拆装与接线的操作空间即可，侧面预留进出口管路的对接操作空间，相比同参数卧式泵可节省近六成的占地面积，非常适合老旧泵房改造、空间有限的楼宇设备间等场景使用。日常运维时无需拆卸进出口管路，即可拆出上部电机与泵轴组件，更换易损件更加便捷，可大幅降低后期运维的时间成本与人工成本。
