材料力学性能测试用骨形拉伸试样

骨形拉伸试样是材料力学性能检测领域的核心试验载体，广泛应用于金属材料、高分子复合材料、工程塑料等各类材质的静态拉伸性能测试场景，覆盖高校材料实验室、制造业质检部门、新材料研发机构、第三方检测实验室等多类使用场景，是获取材料抗拉强度、屈服强度、断后伸长率、断面收缩率等关键力学参数的必备试验构件。在实际检测作业中，该试样通过配套的万能材料试验机夹装固定，在匀速轴向拉力作用下发生形变直至断裂，设备通过采集整个拉伸过程的载荷、位移数据，即可绘制完整的应力-应变曲线，为材料选型、工艺验证、产品质量判定、新材料研发迭代提供精准的数据支撑。

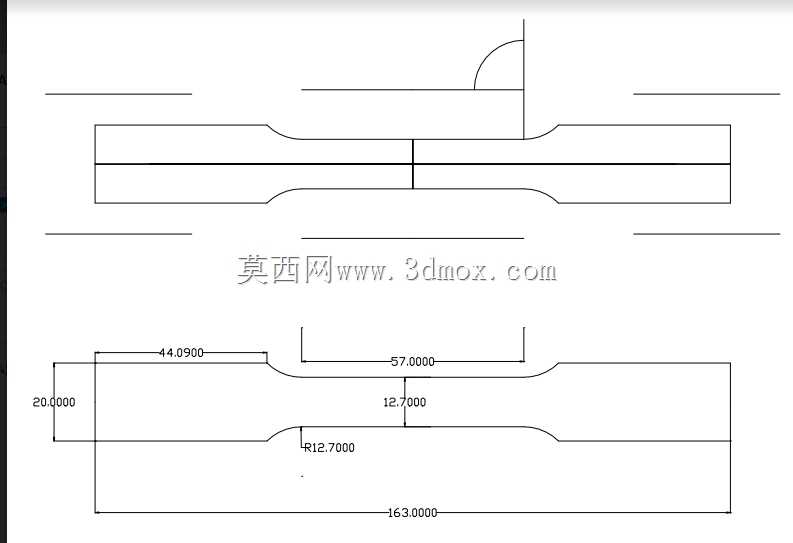

该试样的设计严格遵循力学试验的应力分布规律，整体采用中间窄、两端宽的对称骨形结构，两端较宽的夹持段能够与试验机夹头形成稳定的贴合接触，避免夹装过程中出现应力集中导致试样在夹持段提前断裂，保证断裂位置精准落在中间平行测试段，确保试验数据的有效性。试样过渡区域采用圆弧平滑过渡设计，能够有效分散轴向拉力传递过程中的应力突变，避免过渡位置出现应力集中点，保证拉力能够均匀传递至中间测试区域。从尺寸边界来看，试样整体总长为163mm，两端夹持段宽度为20mm，单侧夹持段长度为44.09mm，中间平行测试段宽度为12.7mm，平行段有效测试长度为57mm，过渡圆弧半径为R12.7，所有尺寸公差均严格匹配力学试验的标准要求，既能够适配常规量程的万能试验机夹装行程，也能保证测试段的标距长度符合试验计算规范。

在设计思路上，该试样充分考虑了不同材质的测试适配性，整体结构无尖锐棱角、无突变截面，所有轮廓均采用平滑过渡设计，能够有效降低试样加工过程中的残余应力，同时在试验过程中保证应力分布均匀，避免非测试段的异常断裂影响试验结果。两端夹持段的平面度经过设计优化，能够适配平口夹头、楔形夹头等多种常见试验机夹具的装夹需求，装夹后不会出现打滑、偏载等问题，保证拉伸过程中轴向拉力的同轴度，减少试验误差。该试样的结构设计兼顾了加工便利性与测试可靠性，既可以通过机加工方式制备金属材质试样，也可以通过注塑、模压方式制备高分子材质试样，能够满足不同材质、不同测试标准的试样制备需求，为材料力学性能检测提供稳定可靠的试验载体。
