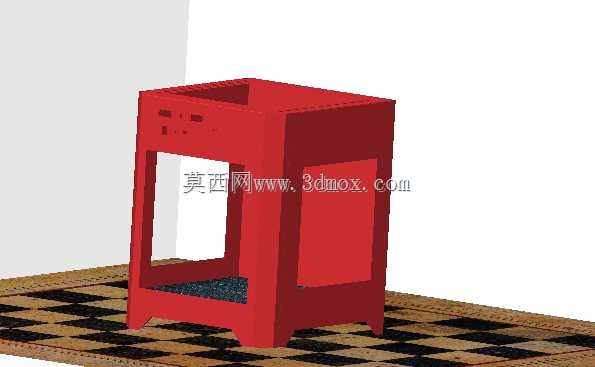

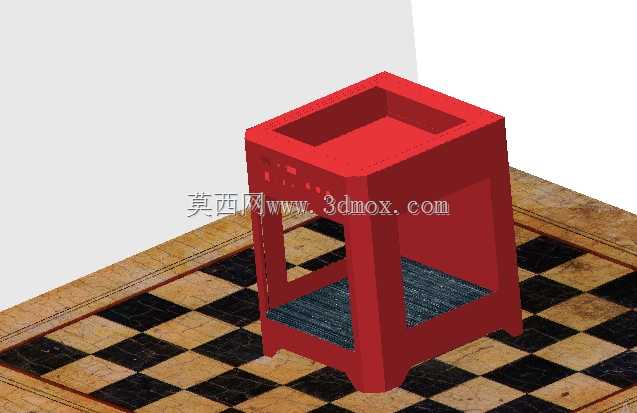

适配3D打印设备的框架式承装盒结构

　　这款承装盒结构在设计之初就瞄准了桌面级FDM3D打印机的电控与辅件集成需求，同时也可直接适配小型桌面式机器机柜的内置承装场景，解决零散电控模块、加热组件无固定安装位的常见问题。整体采用1mm壁厚的MS材质适配设计，完全匹配熔融沉积成型的3D打印工艺要求，打印过程中无需额外添加支撑结构，所有转角处均做了R2的圆角过渡，既避免了打印过程中应力集中导致的翘边问题，也能在实际使用时减少尖锐边角对操作人员的剐蹭风险。结构上采用上下分层的框架式设计，顶部为敞口式方形腔体，内部净尺寸预留了标准电控板的安装间隙，腔体侧壁预设了3mm的走线孔位，可直接穿过加热棒、温控探头的连接线，无需后期二次打孔；下部为开放式支撑框架，底部设置了带防滑纹理的承托层，

　　可放置电源模块、散热风扇这类需要通风散热的组件，框架四条支腿底部做了加厚处理，可通过M3螺丝直接固定在设备机架的安装平面上，安装边界完全适配主流2020铝型材框架的孔距标准，不需要额外制作转接件。设计过程中特意将所有壁厚控制在均匀1mm，既保证了结构整体的抗形变能力，在设备运行产生持续振动的工况下不会出现开裂变形，也能控制打印耗材的用量，降低单件的制造成本；侧壁预留的镂空槽位并非装饰结构，而是对应内部加热组件的散热通道，可在加热套件持续工作时形成自然对流风道，避免腔体内部积温过高影响电控元件的使用寿命。实际装配时，顶部腔体可直接嵌入温控模块、操作按键面板，下部框架可根据使用需求加装防尘网，适配不同工况下的防护要求，不管是作为3D打印机的电控集成外盒，还是小型自动化设备的机柜内置承装构件，都能直接匹配安装，不需要对结构做大幅度修改。
