带圆形与交流碳过滤器的空气净化装置

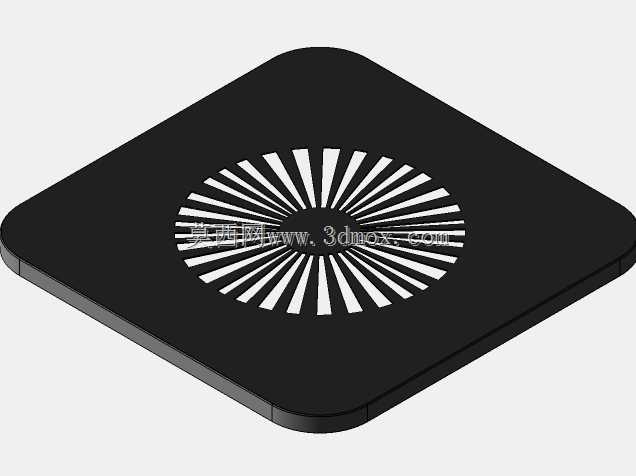

日常做结构设计接触这类空气净化类产品时，首先要考虑的是不同应用场景下的安装适配性，这款带圆形过滤器与交流碳过滤器的净化装置，顶面采用圆角菱形的薄型化设计，整体外轮廓做了大圆角过渡处理，没有尖锐棱角，既可以嵌入集成到吊顶式新风系统的末端出风口，也可以作为桌面式小型净化单元的顶部出风模块使用，适配的安装场景覆盖商用办公空间的局部空气净化、家用新风系统的末端过滤模块，还有小型工业工位的烟尘初步过滤场景。

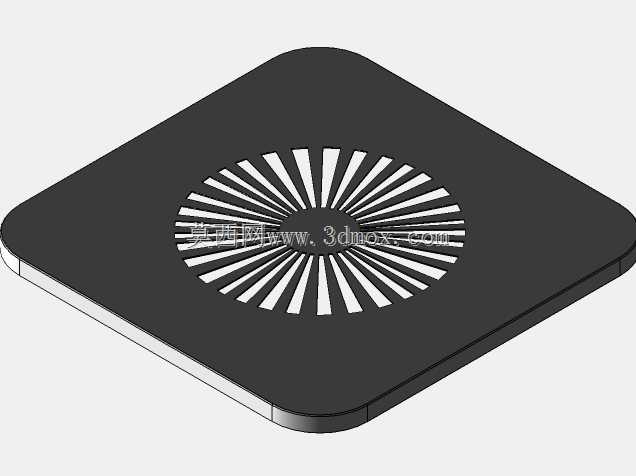

从功能设计逻辑来看，顶面的放射状格栅出风结构，是经过出风流场模拟优化的，放射状的导风条从中心向外均匀排布，每个导风条的倾斜角度经过反复调整，能够让经过滤后的洁净空气以360度均匀扩散的方式送出，避免直吹带来的不适感，同时这种格栅结构的开孔率经过测算，在保证出风顺畅的前提下，能够阻挡大尺寸的异物落入设备内部，减少后期维护的频次。内置的两层过滤结构，圆形初效过滤器负责拦截空气中的大颗粒粉尘、毛发、浮尘等杂质，交流碳过滤器则针对空气中的异味、挥发性有机化合物做吸附处理，两层过滤结构采用快拆式的卡扣固定，不需要额外工具就可以完成滤芯的更换，日常维护操作门槛很低。

设计过程中，外形尺寸的边界控制是重点，整体薄型化的顶面结构厚度控制在合理范围内，不会占用过多的垂直安装空间，外轮廓的菱形边长适配常规的吊顶模块开孔尺寸，不需要额外做开孔改造就可以直接适配现有装修的吊顶骨架，作为独立桌面设备使用时，底部的安装位预留了标准的螺孔固定点，可以直接和下方的风机模块、滤芯仓模块做拼接固定，装配公差控制在行业常规的五金件装配精度范围内，各部件的配合间隙均匀，不会出现漏风或者装配卡顿的问题。

结构细节上，顶面的边缘做了包边处理，既提升了整体的结构强度，避免薄型板材在运输或者安装过程中出现边缘变形的问题，也能在安装时避免划伤操作人员的手部。出风格栅的筋条厚度做了均匀化处理，注塑成型时不会出现缩痕或者填充不足的问题，量产时的良率能够得到有效保障。从流道设计来看，过滤器的安装位和出风格栅的中心对齐，气流经过滤后能够直接顺着放射状导风条送出，风阻被控制在较低水平，能够匹配常规功率的离心风机使用，不需要额外提升风机功率就可以达到设计的出风量要求，运行时的噪音也能控制在适合人居环境的区间内。
