带法兰连接结构的汽车进气管道

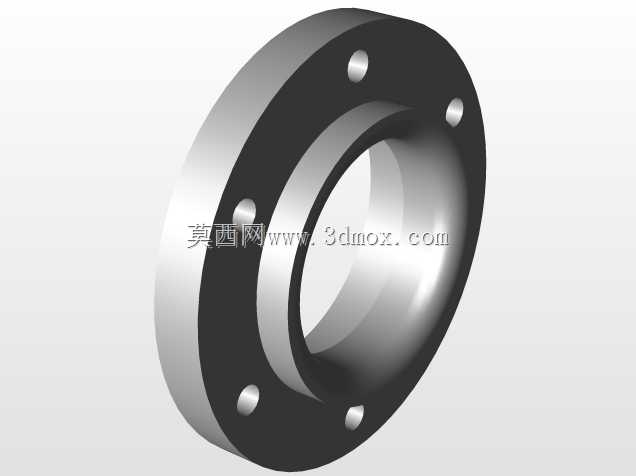

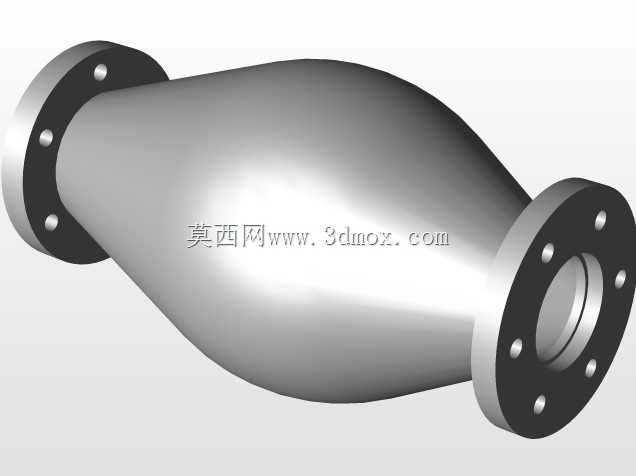

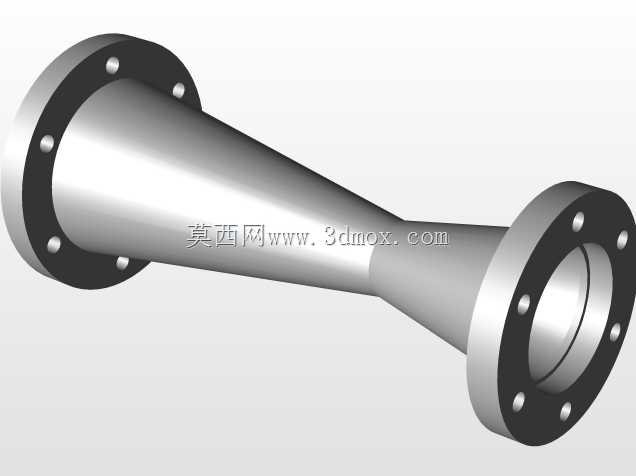

　　这款进气管道结构主要适配小排量乘用车的进气系统布局，安装位置位于空气滤清器与节气门之间的舱内空间，需要避开发动机周边的线束、冷却管路以及防火墙凸起结构，因此整体采用多段变径加空间弯转的构型，而非简单的直筒设计。从结构细节来看，三个连接端均采用标准凸面法兰结构，法兰端面预留了均匀分布的螺栓过孔，安装时可配合密封垫片实现端面压紧密封，避免进气负压状态下出现漏气问题，影响空燃比控制精度。中间的扩径腔体是谐振消音结构，设计时通过调整腔体容积与前后管路的截面比，能够抵消特定转速区间的进气脉动噪音，同时减少进气阻力，避免高转速工况下出现进气涡流导致的充气效率下降。两端的锥段过渡采用平滑的渐扩渐缩曲面，没有截面突变，

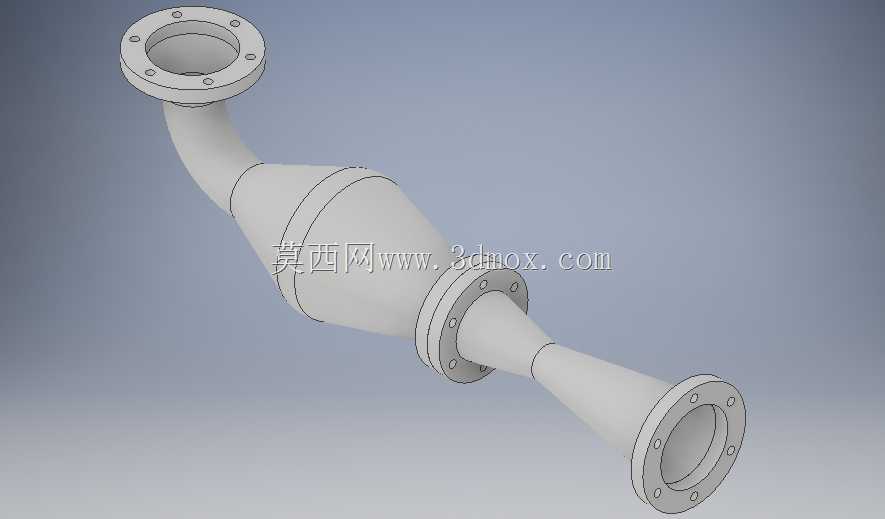

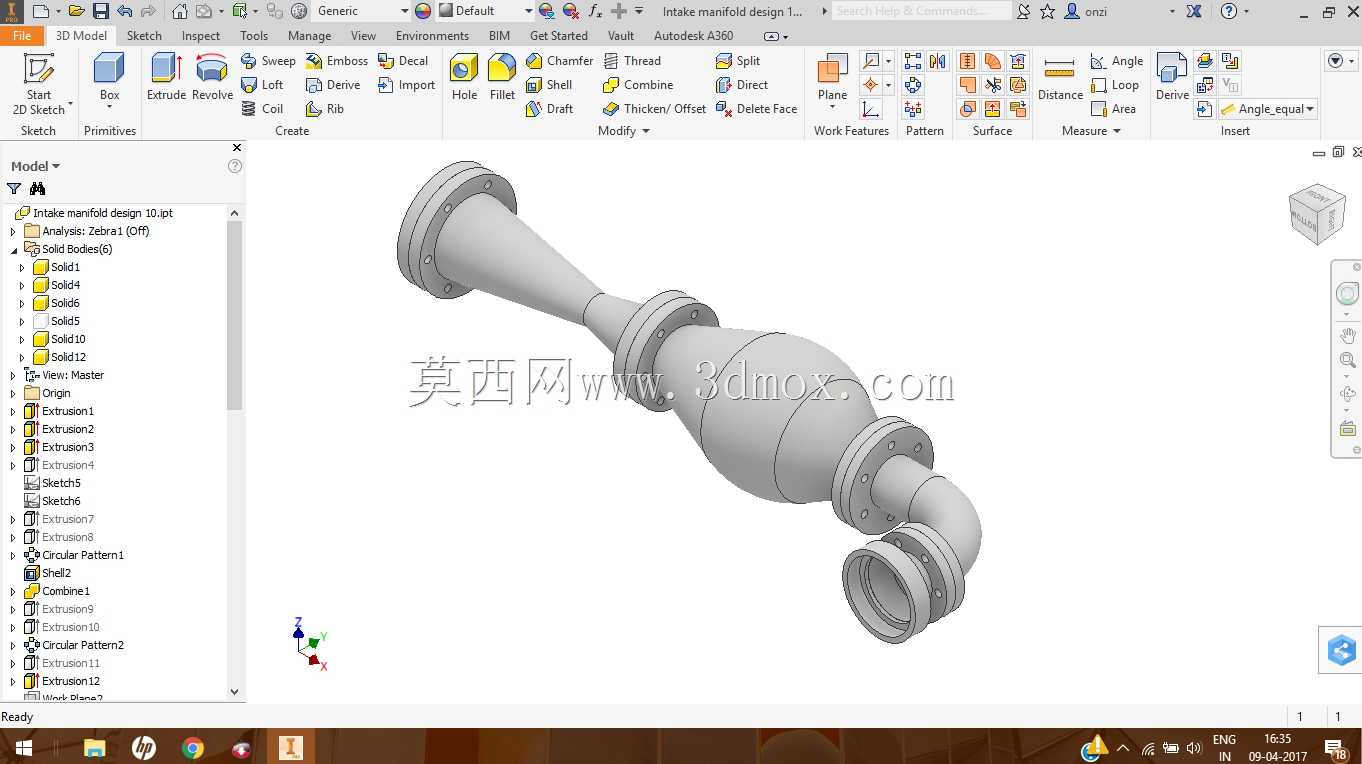

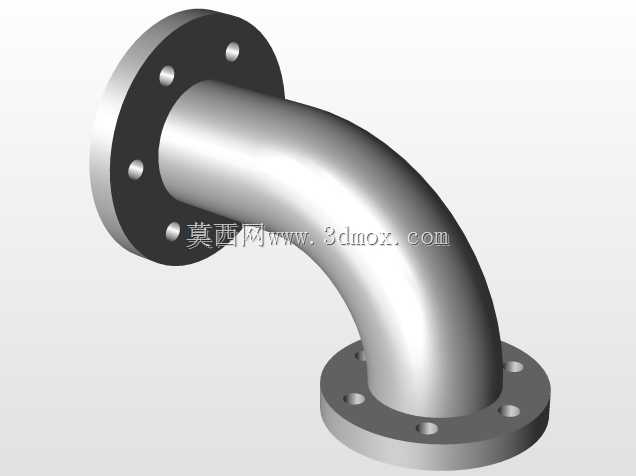

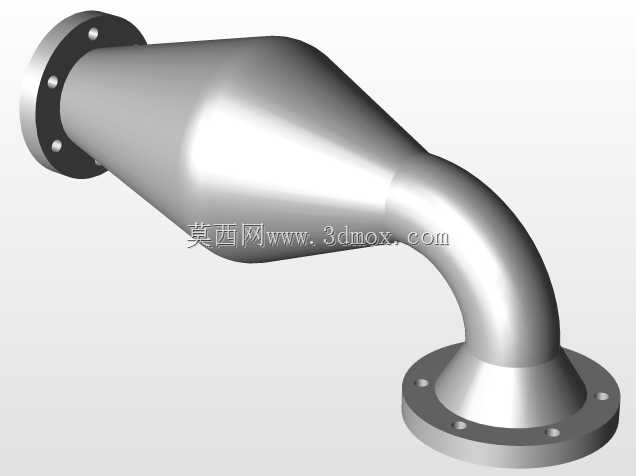

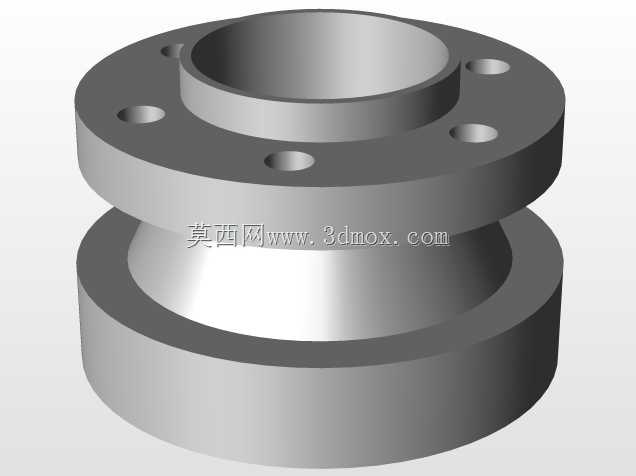

　　能够让气流在管路内保持稳定的层流状态，减少气流与管壁的摩擦损失。建模过程中首先确定了三个法兰端面的安装坐标，结合舱内布置的边界尺寸，先绘制中心走向的空间样条曲线，再逐段定义不同位置的管路截面直径，通过扫掠生成基础曲面后做壁厚处理，最后在法兰位置做加厚与螺栓孔阵列，所有过渡圆角均做了应力释放处理，避免车辆运行过程中振动导致的应力集中开裂问题。实际装车使用时，该管路需要承受发动机舱内的高低温交变环境，同时要耐受进气过程中的负压波动，法兰连接结构相比传统卡箍连接，密封可靠性更高，也更方便售后拆装维护，不需要专用卡箍工具即可完成更换作业。管路的弯曲角度经过反复校核，既保证了安装时的操作空间，也避免了弯折角度过大导致的截面变形，确保全转速区间的进气流量满足发动机标定需求。
