带面板安装挡板的迷你电压表外壳结构

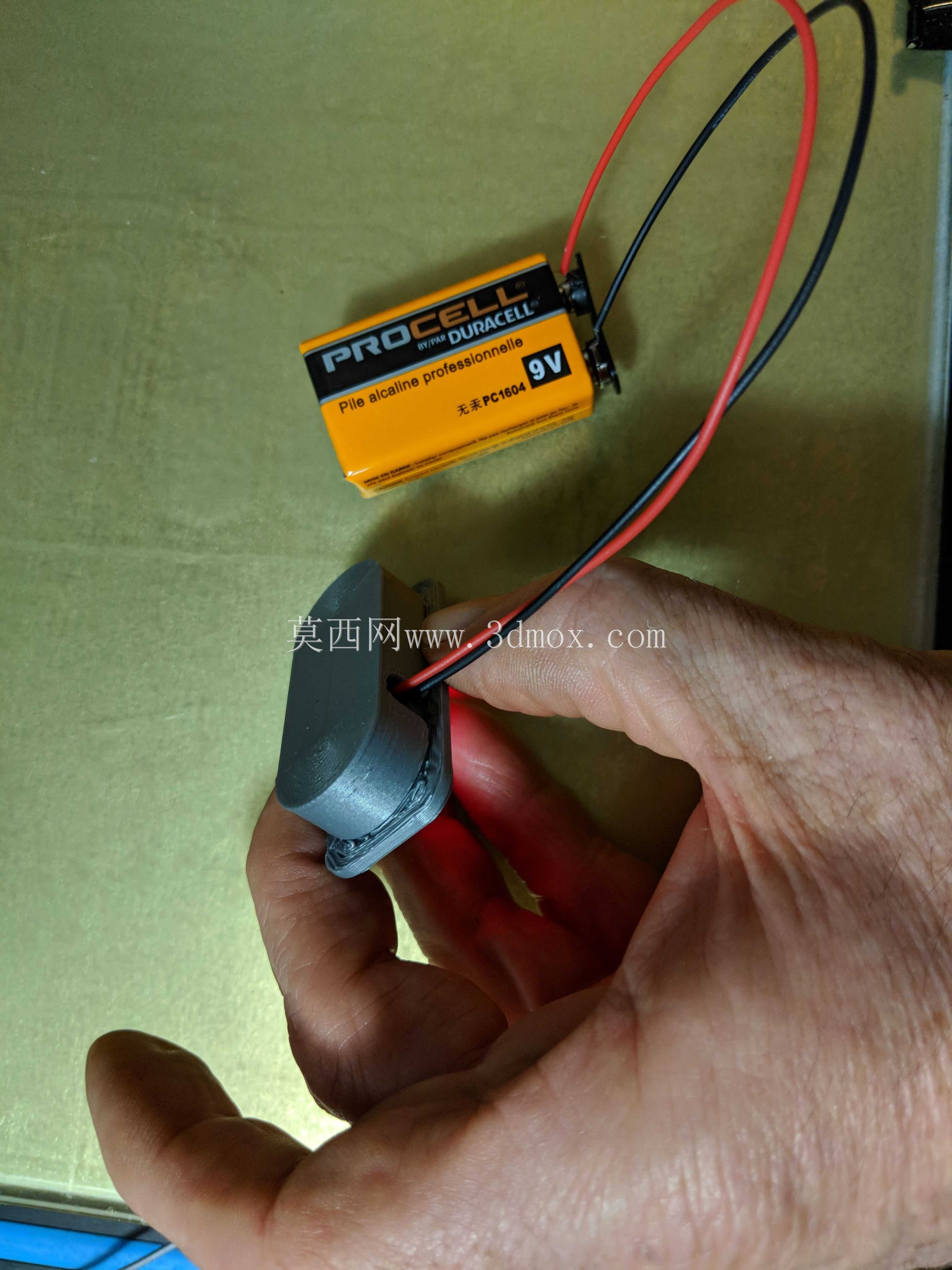

这款带面板安装挡板的迷你电压表外壳，主要面向小型电子设备、DIY电子制作、低压配电监测、小型实验装置等场景的电压显示需求设计，适配市面常见的0.28英寸三位数码管迷你直流电压表模块，解决了裸板电压表安装固定难、防护性差、外观突兀的问题。在实际应用中，这类迷你电压表常被集成在小型可调电源、车载电压监测装置、电池充放电测试设备、桌面小型工控模组、学生电子实验作品中，用来直观显示回路实时电压数值，外壳的存在既可以保护内部的数码管显示模块与采样电路板不受磕碰、灰尘、溅液影响，也能让电压表在设备面板上的安装更规整美观，和设备整体外观融为一体。

从功能特性来看，外壳自带的一体式安装挡板是核心设计亮点，挡板边缘做了圆角过渡处理，既避免安装时划伤操作人员，也能在嵌入面板开孔后完全遮盖开孔边缘的毛刺与缝隙，无需额外加装装饰压圈。外壳正面预留了精准匹配三位数码管尺寸的显示窗口，窗口边缘做了微小的下沉台阶，既可以让数码管显示面和外壳表面齐平，也能阻挡侧面杂光干扰数码管读数，提升不同光照环境下的显示清晰度。外壳内部设置了对应电路板的定位卡槽，装入电压表模块后无需额外打胶固定，依靠卡槽的过盈配合就能牢牢卡住电路板，避免设备震动时电路板移位导致的接触不良问题。

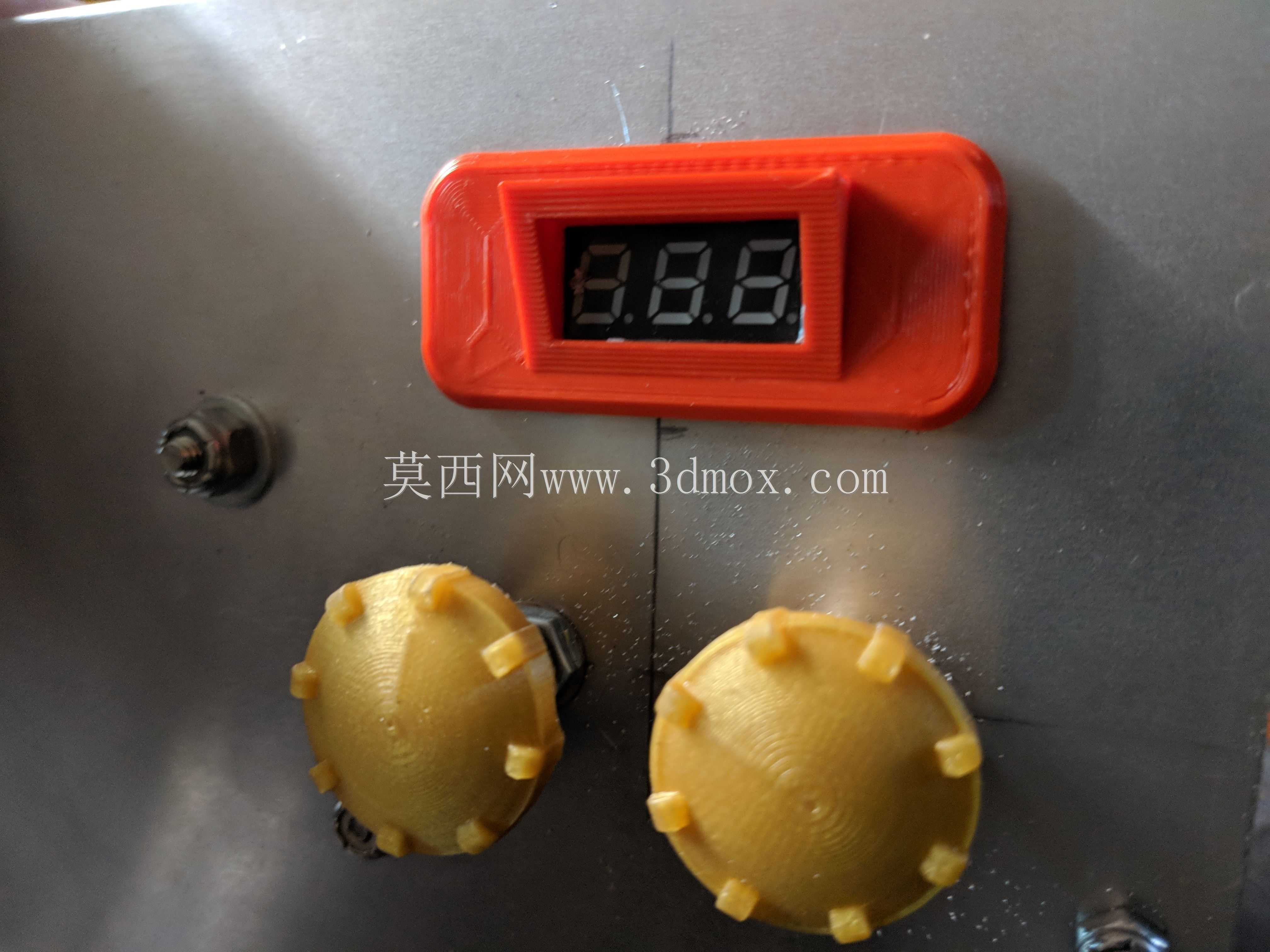

设计思路上，这款外壳优先考虑了嵌入式面板安装的便捷性，整体采用一体化注塑成型的结构思路，没有多余的拼接零件，降低生产装配的复杂度。安装挡板的尺寸略大于外壳嵌入部分的截面尺寸，形成天然的安装限位，安装时只需要在设备面板上开出对应嵌入部分尺寸的方孔，将外壳从面板正面推入开孔，挡板就会贴合在面板外表面实现轴向限位，后续可以在外壳嵌入部分的侧面点胶或者加装简易卡扣就能完成固定，安装效率远高于无挡板的直筒式表壳。

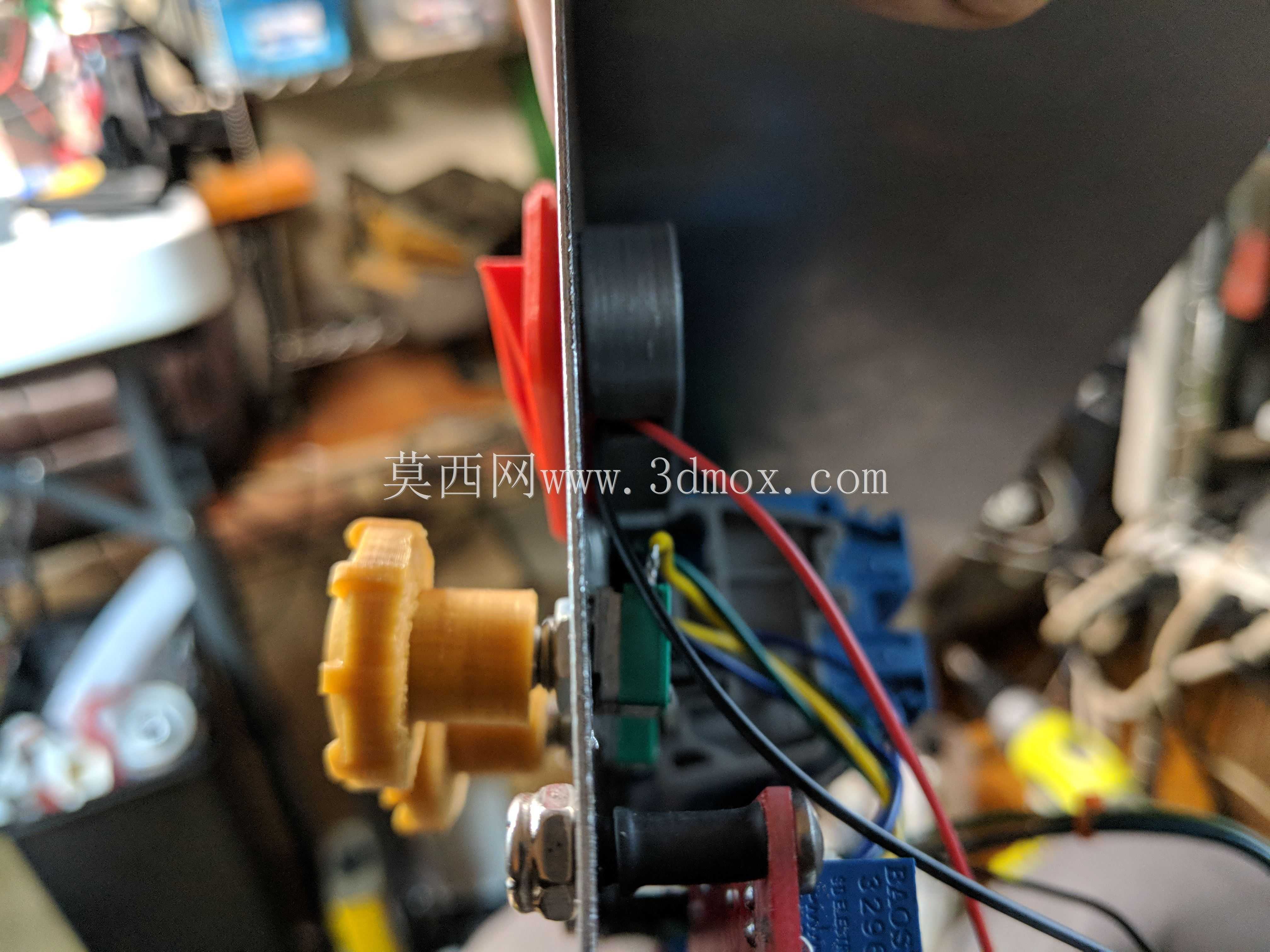

在外形尺寸与安装边界上，外壳整体为圆角长条形结构，嵌入面板部分的截面尺寸匹配常规迷你电压表的电路板尺寸，安装挡板的外轮廓尺寸比嵌入部分单边宽出数毫米，能够适配厚度1-3mm的各类设备面板，包括金属钣金面板、亚克力面板、3D打印自制面板、木质设备外壳面板等。外壳内部的容腔深度刚好覆盖电压表模块的整体厚度，装入模块后尾部不会突出过多，不会占用设备内部过多的走线空间，适配内部空间紧凑的小型电子设备安装需求。外壳的两个配套旋钮帽做了防滑齿状凸起设计，和电压表外壳的安装孔位精准匹配，用来搭配设备上的可调电位器，实现电压调节等功能的操作，旋钮帽的表面做了圆弧过渡，操作手感顺滑，和红色的电压表外壳形成视觉区分，方便用户快速识别操作部件。
