GT2560 Melzi控制板适配安装固定支架

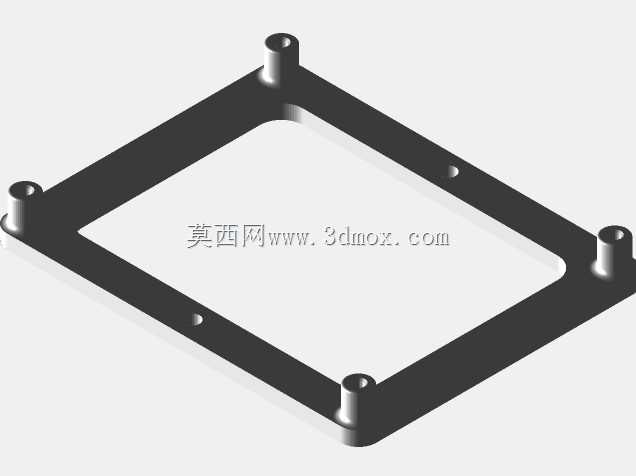

在桌面级FDM 3D打印机的电控系统改装与整机装配环节，控制板的安装固定是容易被忽略却直接影响设备运行稳定性的细节，不少DIY装机场景中，玩家常采用扎带捆绑、双面胶粘贴的方式固定Melzi系列控制板，长期使用后容易出现板件移位、接插件松脱，甚至因板件与设备框架接触造成短路的问题，这款适配GT2560型号Melzi控制板的安装支架，正是针对这类实际装机痛点设计的专用固定结构。从实际装机的空间适配来看，这款支架采用框型镂空结构，整体轮廓完全匹配GT2560 Melzi板的外形边界，支架内侧预留的镂空区域刚好避开板件背面的焊点、插针与贴片元件，避免安装后板件受力挤压造成元件虚焊或引脚短路，同时镂空结构也能为控制板背面留出足够的散热间隙，避免板件长时间工作时热量堆积，影响主控芯片与驱动模块的运行稳定性。支架的固定点位设计完全贴合实际装机的操作逻辑，中心位置设置的2个安装孔专门适配4mm规格的螺钉，用于将控制板本身锁紧固定在支架上，孔位周边做了局部加厚的凸台结构，一方面可以增加螺纹咬合的长度，提升板件固定的牢固程度，另一方面凸台的高度刚好让控制板与支架平面留出1.5mm左右的间隙，避免板件背面的焊点直接接触支架表面造成短路风险。支架自身与设备框架连接的点位，则设计为适配3mm螺纹攻丝的安装结构，不需要额外配置螺母，直接在设备的型材框架或者安装基板上攻出对应规格的螺纹孔，就可以将整个支架连同控制板一起锁紧固定，这种设计在小空间装机场景下优势非常明显，不需要伸手到框架背面拧螺母，大幅降低装机与后期维护的操作难度。从结构强度的角度考虑，支架的边框采用等宽的加厚设计，四个转角位置做了圆弧过渡处理，避免应力集中造成的支架断裂，即使采用PLA这类常规3D打印材料制作，也能提供足够的支撑强度，不会因为设备运行时的振动造成支架变形或者固定点位松脱。支架上的几个辅助定位小孔，是为了适配板件上的定位柱设计，安装时可以先将板件卡在定位柱上预固定，再拧紧紧固螺钉，不需要手扶对准孔位，单人操作就能完成控制板的安装固定，大幅提升装配效率。在实际改装场景中，不少老款3D打印机的原装控制板安装位是为其他型号主板设计的，更换GT2560 Melzi板时往往存在孔位不对、固定不稳的问题，这款支架可以作为转接结构，直接固定在原有安装位上，不需要对设备框架进行打孔、切割等破坏性改装，就能完成控制板的替换升级，降低改装的门槛与操作风险。同时支架的框型结构不会遮挡控制板上的接线端口，不管是电机线、热敏电阻线还是加热棒接线，都可以从支架的镂空区域或者侧边顺利接插，不会因为支架的存在造成接线弯折或者接插件无法插到底的问题。针对不同的安装场景，这款支架的安装孔位预留了一定的调整余量，即使框架上的攻丝孔存在小范围的位置偏差，也可以通过孔位的间隙进行微调，保证支架安装平整，不会出现板件倾斜、受力不均的情况。从长期使用的可靠性来看，这种一体式的支架结构没有活动部件，不存在磨损松动的问题，只要安装时螺钉锁紧到位，就能长期保持控制板的固定状态，即使设备长时间运行产生持续振动，也不会出现板件移位的情况，有效避免因为控制板松动造成的接线松脱、接触不良等故障，提升整机运行的稳定性。对于三维建模从业者来说，设计这类安装支架时，最核心的不是追求复杂的结构造型，而是要精准匹配被固定件的外形尺寸、安装孔位，同时充分考虑实际装配时的操作空间、散热需求、绝缘防护等细节，很多新手设计的固定支架往往只做了板件的外形轮廓和孔位匹配，忽略了背面元件的避让、安装间隙的预留、装配操作的便利性，最终做出来的支架要么装不上，要么装上之后存在短路隐患，要么后期维护拆件非常麻烦，这款支架的设计刚好避开了这些常见问题，每一处结构细节都对应实际装机中的具体需求，没有多余的装饰性结构，完全从功能实现与装配便利性出发，是非常典型的实用型3D打印功能件设计。
