雪佛兰雪崩车型后桥密封端盖结构设计

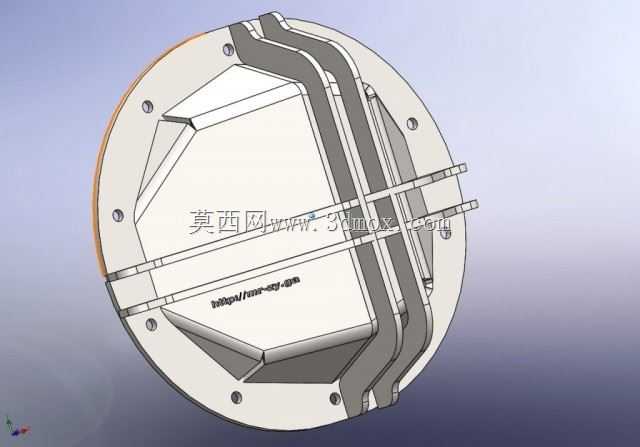

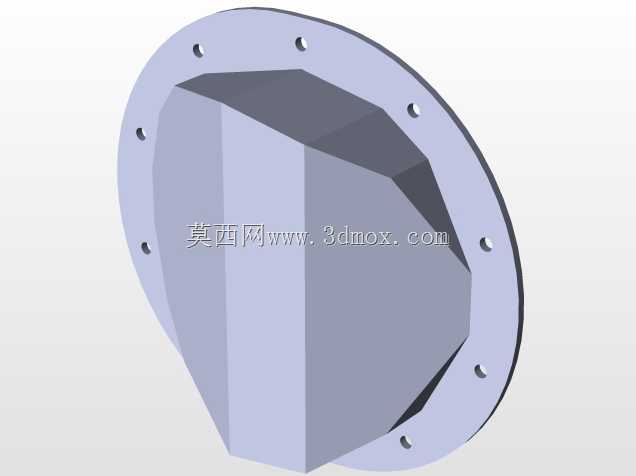

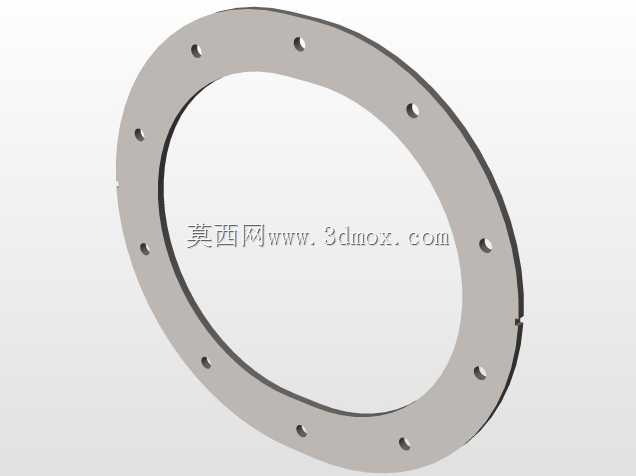

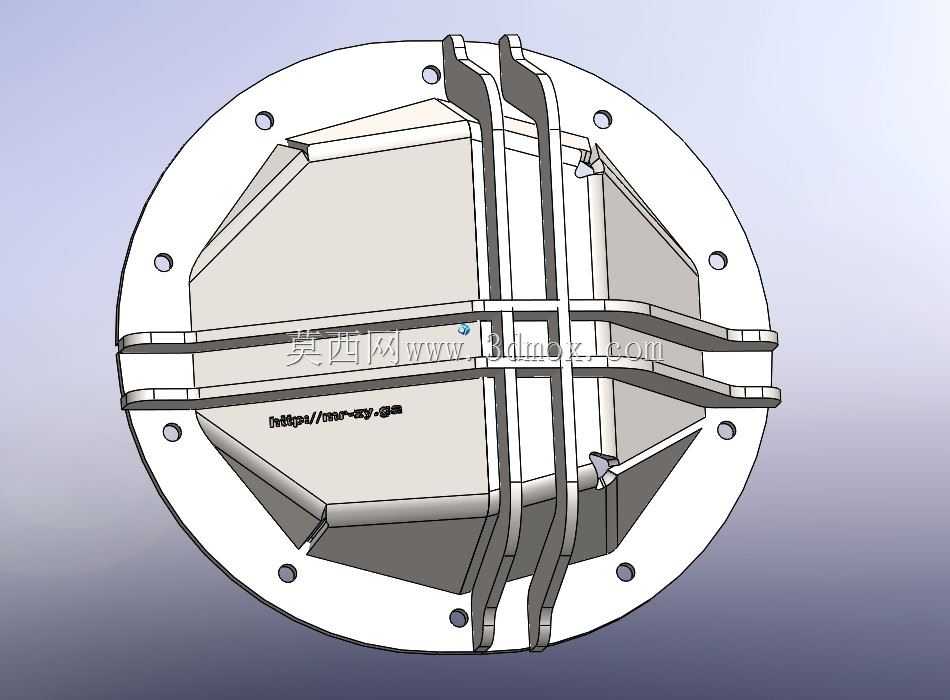

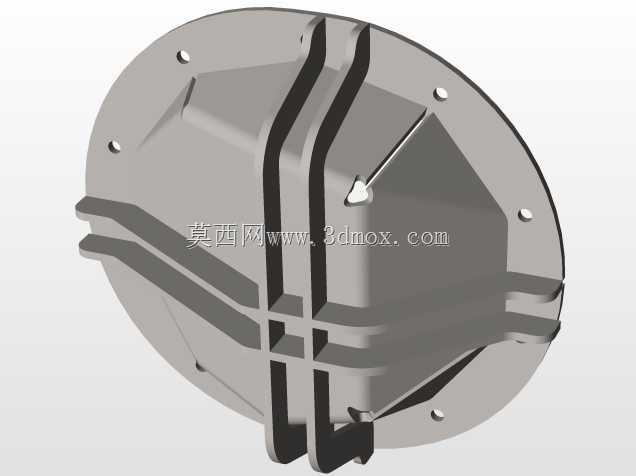

该部件为全尺寸皮卡车型配套的后桥壳体密封端盖，主要应用于非承载式车身的越野皮卡后驱动桥总成，承担后桥主减速器腔室的密封、防护与结构补强作用，适配多路况重载行驶的底盘使用需求。在实际装车场景中，该端盖安装于后桥主减速器壳体的外侧敞口位置，一方面封堵后桥壳体的加工敞口，留存主减速器、差速器总成的装配操作空间，另一方面隔绝外界泥水、砂石、扬尘侵入桥体内部，避免齿轮润滑油被污染，同时承受车辆行驶过程中后桥壳体传递的振动、冲击载荷，维持桥体内部的密闭压力环境，保障齿轮组润滑系统稳定工作。从功能特性来看，该端盖采用法兰盘式安装结构，周向均匀分布的螺栓过孔可与后桥壳体端面的螺纹孔精准匹配，安装后通过密封垫片实现端面静密封，能够承受桥体内部齿轮运转带来的油温变化压力波动，避免润滑油渗漏。端盖主体采用内凹式异形腔体结构，既为桥体内部的差速器壳体、主减速齿轮预留足够的运转避让空间，避免部件运转过程中与端盖发生运动干涉，又通过多道加强筋结构提升端盖整体的抗冲击、抗形变能力，在车辆越野行驶遭遇碎石撞击、底盘托底时，能够有效抵御外力冲击，保护内部精密传动部件不受损坏。设计过程中，首先根据对应车型后桥主减速器的外轮廓尺寸确定端盖的内部腔体边界，保证腔体深度、内轮廓形状完全避让差速器的最大运转轨迹，同时控制端盖的外凸尺寸，避免超出后桥总成的整体宽度边界，防止车辆行驶过程中端盖与周边悬架部件、车轮内侧发生干涉。法兰安装面的平面度公差严格控制在密封要求范围内，螺栓孔的位置度与桥体壳体端面的安装孔完全匹配，保证装配后密封面受力均匀，不会出现局部密封失效的问题。端盖外侧的加强筋沿腔体受力方向分布，在不额外增加过多壁厚的前提下大幅提升结构刚度，兼顾轻量化与结构强度需求，适配皮卡车型重载、非铺装路面行驶的使用工况。安装边界方面，该端盖的法兰盘外径与后桥壳体的安装端面尺寸完全适配，周向螺栓孔的数量、孔径、孔距均匹配对应桥型的安装规格，装配后端盖的最外凸点与桥壳本体的外轮廓保持合理间距，既不会占用过多底盘布置空间，也能为后续的底盘护板安装预留足够的操作间隙。
