可移动DIY手动液压压装设备结构

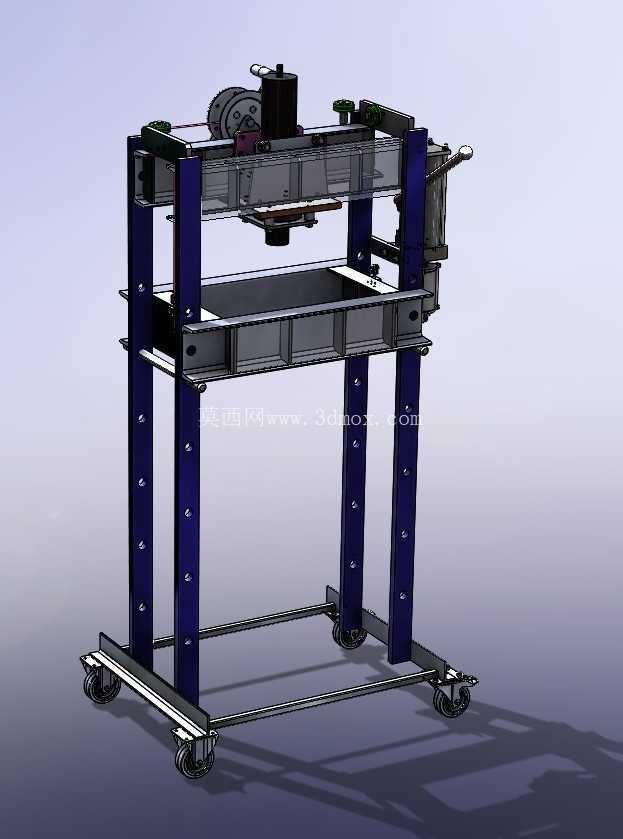

　　这款手动液压压装设备的结构设计，首先考虑的是小型加工场景、个人DIY工坊以及维修站点的实际使用需求，这类场景往往没有大型固定液压设备的安装空间，也不需要大吨位的持续压装出力，反而对设备的移动灵活性、操作便捷性有更高要求。从整体结构来看，设备采用立式框架式承载结构，底部配置四个带刹车的万向脚轮，能够在车间、工坊的不同工位之间灵活转移，不需要额外的吊装设备辅助移位，脚轮的刹车结构可以在设备定位后锁定位置，避免压装作业过程中设备移位影响加工精度。

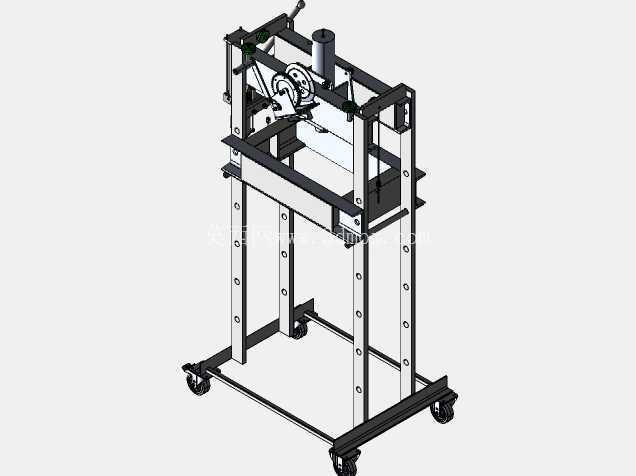

　　框架主体采用标准型钢拼接而成，立柱上预留了多组等距排布的调节孔位，能够根据待加工工件的高度尺寸，灵活调整压头的初始安装高度，适配不同高度规格的工件压装需求，不需要额外制作垫高工装，大幅提升了设备的适配范围。压装执行部分采用手动液压驱动结构，配套手动操作的压杆机构，操作人员不需要外接动力源，仅通过手动压杆即可驱动液压柱塞输出压装力，对于小批量零件的压装、校直、冲压作业来说，这种驱动方式不需要布设电源、液压管路，设备到位即可投入使用，使用门槛极低。压头部分采用平直的刚性压块设计，压块与液压柱塞的连接部位设置了导向结构，避免压装过程中压块出现偏载，保证压装力垂直作用在工件表面，防止工件压装过程中出现歪斜、压伤的问题。

　　设备的中部设置了可调节高度的工作台面，台面同样通过立柱上的孔位进行高度定位，台面采用平整的钢板加工而成，能够为待加工工件提供稳定的支撑平面，台面与压头的平行度在设计时做了公差约束，保证压装过程中受力均匀。从安装边界来看，设备整体宽度控制在窄幅范围内，即使是空间狭小的维修工位、家庭工坊也能够轻松放置，不需要预留过大的操作空间，设备的操作侧预留了足够的手部操作空间，手动压杆的操作高度符合人体工程学设计，操作人员站立作业时不需要过度弯腰或者抬臂，长时间操作也不容易产生疲劳。

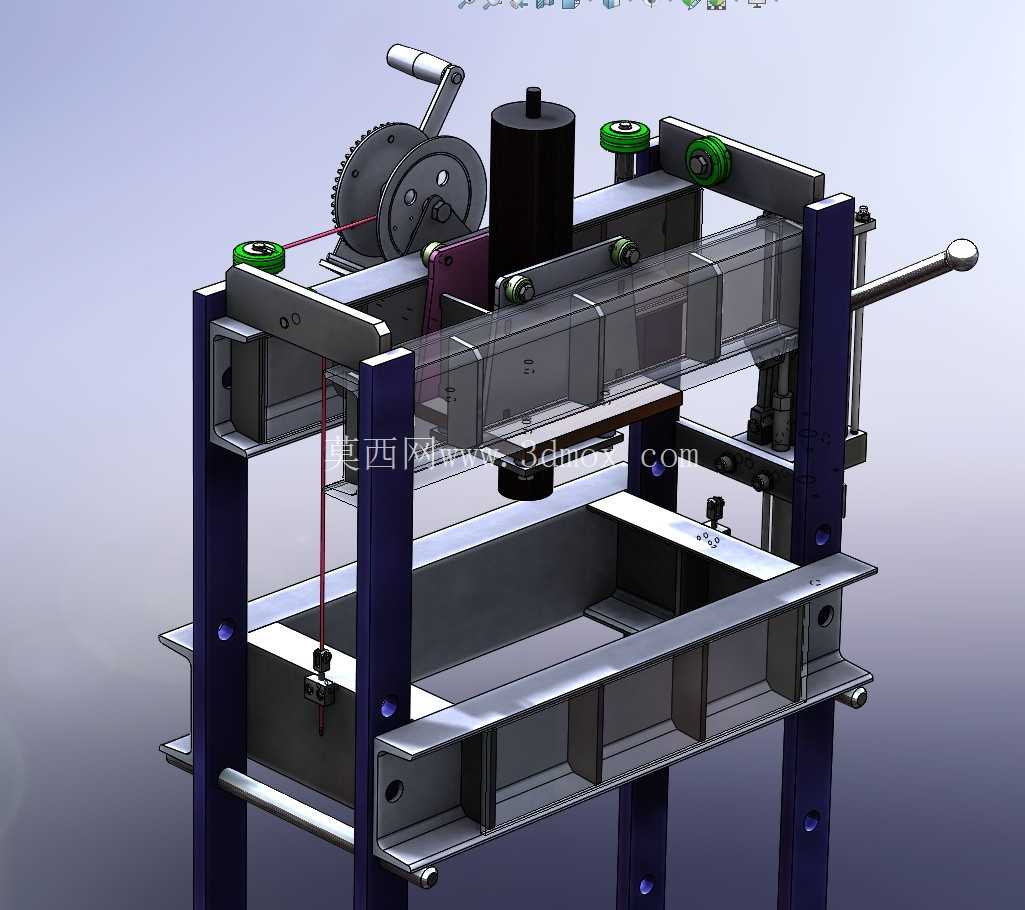

　　在结构强度设计上，框架的立柱、横梁连接部位都做了加强处理，能够承受手动液压输出的最大压装力，不会出现框架变形、焊缝开裂的问题，所有的连接部位都采用可拆卸的螺栓连接结构，设备在长时间使用后如果出现部件磨损，能够快速拆卸更换易损件，不需要整体报废设备，维护成本极低。这款设备的适用场景覆盖了小型轴承压装、零件校直、薄金属片冲压、小过盈量零件装配等多种作业，对于没有大型工业液压设备的小型加工主体来说，这种结构的设备既能够满足日常的压装作业需求，又不会占用过多的场地空间，同时移动灵活的特性也能够满足多工位流转的使用需求。设计过程中没有采用复杂的电控、液压辅助元件，所有结构都围绕简单可靠、易维护的核心思路展开，避免了复杂结构带来的故障点，即使是没有专业设备维护经验的使用者，也能够快速掌握设备的使用与维护方法。设备的压装行程做了合理的限位设计，避免液压柱塞超出行程范围造成设备损坏，操作侧的手动棘轮调节结构能够快速调整压头的初始位置，在压装作业前可以快速将压头调整到接近工件的位置，减少手动压杆的空行程次数，提升作业效率。
