带润滑孔生物夹钢轮毂装配结构

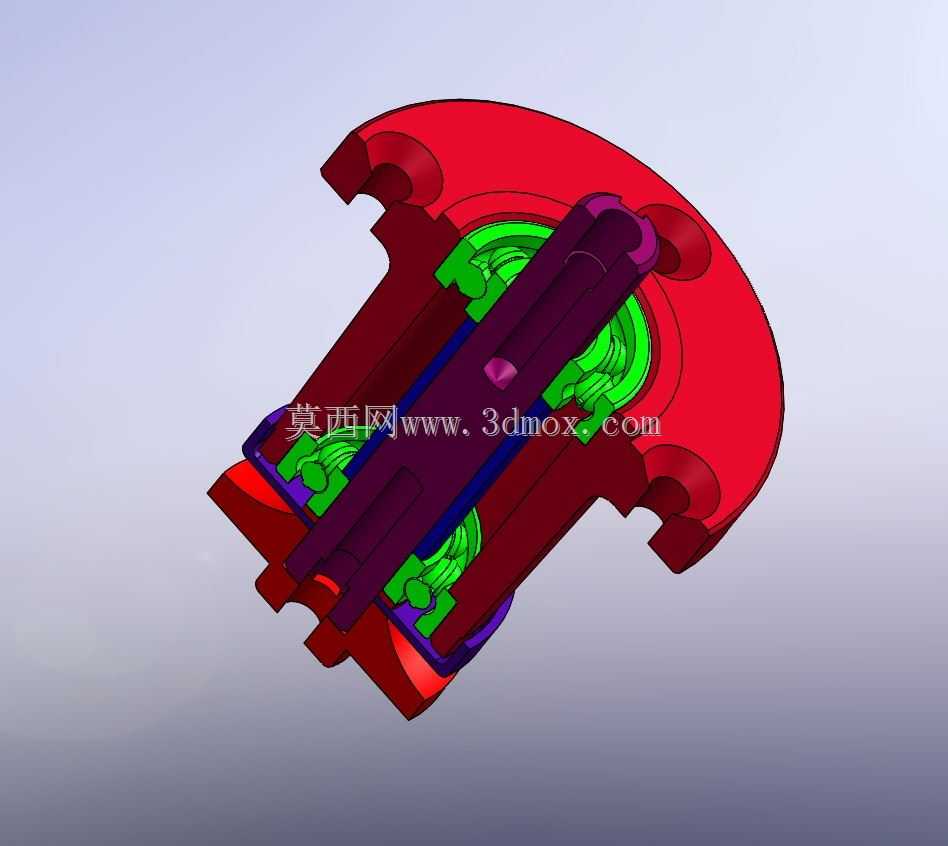

　　该轮毂结构主要面向重载轮式行走设备的轮端装配场景，适配非铺装路面、高负载连续作业的行走工况，可承担径向承载、轮体定位、转动润滑的多重功能，区别于普通民用轮毂的轻量化设计思路，整体结构优先保障重载下的结构强度与长期运转的维护便利性。从结构布局来看，整体采用同轴嵌套式装配逻辑，外部轮体采用高刚性钢材作为主体承载结构，轮缘位置设置对称的安装卡位，可直接与外部橡胶轮体或者防滑履带驱动圈做嵌合固定，卡位的台阶尺寸经过公差匹配，可避免轮体在大扭矩输出时出现周向打滑。内部集成多组环形弹性支撑结构，沿轮轴周向均匀排布，可在轮体承受侧向冲击时提供均匀的缓冲形变余量，避免刚性冲击直接传递到中心轴造成轴体弯曲或者键槽崩裂。中心轴孔位置做了阶梯式变径设计，

　　不同直径的轴段分别对应轴承安装位、密封件卡位、轴端锁紧定位面，各轴段的过渡位置均做了圆角卸荷处理，可减少应力集中导致的轴座开裂风险。专门设置的润滑孔采用斜向贯通设计，从轮体外侧非安装面直接连通内部轴承腔与弹性支撑的摩擦接触面，日常维护时无需拆解整个轮组，即可通过外露的注油嘴直接注入润滑脂，润滑脂可沿内部预设的导油槽均匀覆盖所有摩擦副，大幅降低野外作业场景下的维护难度。安装边界方面，轮体整体的轴向厚度与径向最大外径做了适配性匹配，可直接兼容常规规格的轮端安装支座，不需要额外改动桥壳的安装尺寸，轮体两侧的密封槽可适配标准规格的骨架油封，能有效阻挡作业环境中的泥沙、粉尘进入内部轴承腔，延长内部组件的更换周期。

　　设计过程中对各装配组件的配合公差做了分级设定，承载配合面采用过盈配合保障连接刚性，可拆卸的密封件与注油结构采用间隙配合，方便后期维护时的快速拆装，所有棱角位置均做了倒角处理，既可以避免装配时割伤密封件，也能减少装配过程中的对位难度。
