150公斤级机车配重平衡块总成

　　这套平衡配重总成的三维结构，最初是为窄轨内燃机车走行部的轴重均衡需求搭建的，现场调试时最常遇到的工况是机车单侧挂载液压属具、油箱偏置或者驾驶室乘员分布不均，导致左右轮压偏差超过线路允许限值，尤其在厂矿专线、港口转运线这类小半径曲线多、轨面养护条件一般的路段，轮重不均会直接放大轮缘磨耗，过曲线时还容易触发空转或者轴重转移报警。整套部件的核心作用就是把150公斤的附加质量精准布置在走行台架的指定横向位置，把整车左右轴重差拉回设计允许区间，同时自身要承受机车运行中的持续振动、冲击和交变载荷，不能出现移位、松脱或者异常共振。从结构拆分来看，总成主体分为上部叠层配重块组、下部承托安装基座、横向贯穿锁紧轴三个核心部分。

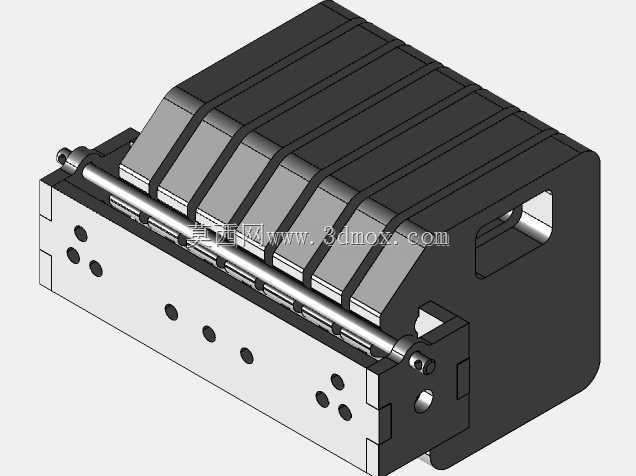

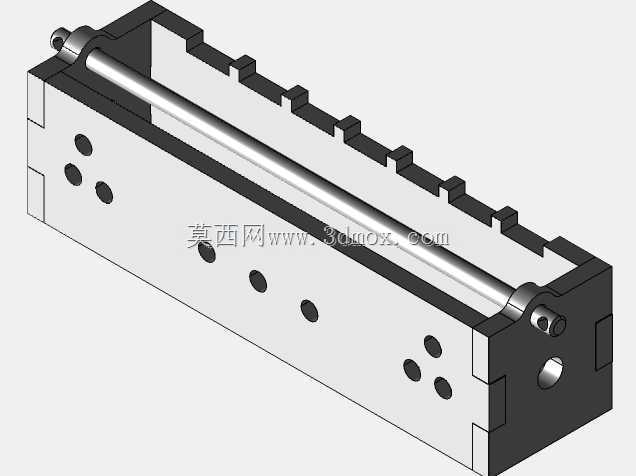

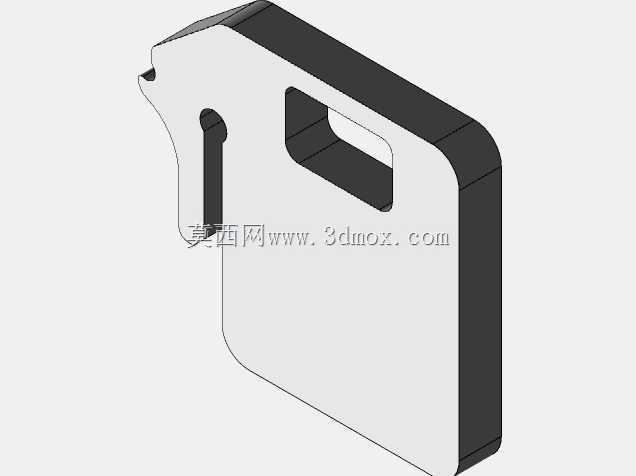

　　上部的六块独立配重块采用阶梯式叠装布局，每块配重的接触面都做了止口定位，相邻块之间的凸凹槽配合可以抵消横向和纵向的窜动量，不需要额外焊接就能保证叠层后的整体刚性；配重块顶部的平行加强筋既增加了铸件的抗弯截面模量，也方便吊装时卡入吊具卡槽，现场调整配重数量时可以逐块增减，不用整体吊装整个总成。下部的承托基座是整个部件的安装基准，基座侧面加工了多组阵列安装孔，孔位间距匹配机车台架的标准安装螺柱，基座端面的通孔和定位销孔用来和走行部侧梁精准对位，安装时先穿定位销锁定横向位置，再拧紧紧固螺栓，能避免长期振动下螺栓受剪切力断裂。横向贯穿的长轴从基座两端的支撑座穿过，轴端用锁紧螺母和止动垫圈固定，一方面把所有叠装配重块串接成一个整体，

　　另一方面轴身可以作为配重块的转动限位，哪怕极端情况下叠层止口出现磨损，配重块也不会从基座上滑脱。建模过程中最先敲定的是安装边界尺寸：基座底部的安装孔距严格对应机车台架的预留安装面，总宽度控制在台架两侧横梁的内侧间隙之内，不会和相邻的制动管路、线束支架发生干涉；总成的高度方向预留了和上方车体底板的安全间隙，机车过垂向不平顺路段产生最大动挠度时，配重块顶部也不会磕碰车体底架。横向尺寸上，整个配重总成的重心投影落在转向架的横向中心线上，单侧伸出长度不超过台架侧边的限界要求，符合厂矿机车的设备限界规范。设计时特意把配重块的单块重量控制在22公斤左右，正好对应现场两名检修人员可以人工抬装的重量区间，日常调整轴重时不需要调用大型吊装设备，

　　拆开端部锁紧轴的端盖就能逐块抽换配重，运维效率比整体式配重高很多。基座上的镂空槽不是减重工艺孔，而是预留的检修操作空间，扳手可以从槽口伸进去拧紧底部的安装螺栓，也方便日常巡检时观察基座和台架结合面有没有出现缝隙、螺栓有没有松动。这类配重结构除了轨道机车之外，在大型拖拉机的前配重挂载、重型叉车的尾部平衡配重、工程机械的整机质心调整场景里也能通用，只需要更改底部安装孔的孔位间距和配重块的总数量，就能匹配不同设备的配重需求。建模时所有配合面都按实际机加工公差标注，止口配合采用间隙配合保证装配顺畅，安装孔的位置度公差符合走行部部件的安装要求，铸件的拔模斜度、壁厚过渡都做了工艺性检查，不会出现铸造时局部壁厚不均导致的应力集中问题，整套结构没有复杂的异形曲面，全部采用规则的板件、块体和轴类特征拼接，不管是铸件生产还是后续的机加工、装配工序，都有很高的工艺可行性。
