四柱式300吨液压压力机三维设计

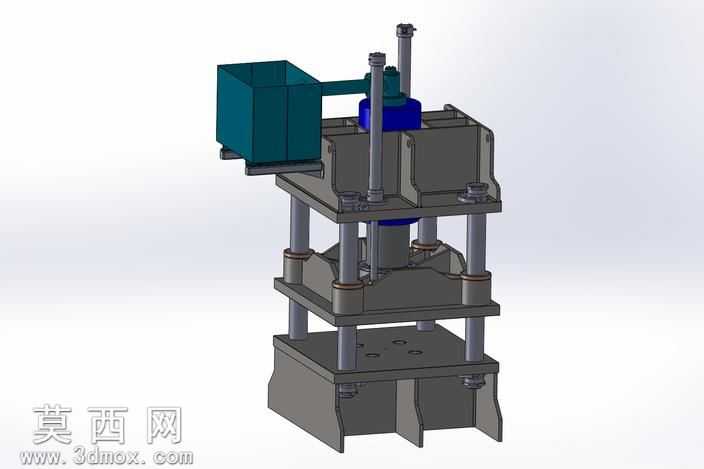

本模型为四柱式300吨油压机的完整三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整机的空间布局规划，确定四柱导向结构的中心距、开合行程、公称压力对应的结构尺寸基准，再逐一拆分构建上横梁、活动横梁、下工作台、主液压缸、侧向液压站组件、导向立柱、锁紧螺母、导向套等核心零部件，所有零件间的装配约束完全匹配实际设备的装配逻辑，导向立柱与上下横梁的配合公差、活动横梁与立柱的滑动配合关系、主缸与上横梁的安装定位结构均按照真实液压机的设计规范进行还原，可直接用于结构校验、运动仿真与工程图导出。材质渲染阶段针对不同部件的实际用材赋予对应材质属性：机身承力结构件采用灰铸铁哑光金属材质，还原铸件表面的细微磨砂质感，表面做均匀的深灰色涂装处理；四根导向立柱采用调质合金钢材质，赋予高光亮面的镀铬金属质感，体现立柱表面的精加工粗糙度；主液压缸缸体采用锻钢材质，做深蓝色工业漆面处理；侧向布置的液压站油箱采用焊接钢板材质，做深墨绿色工业漆面，油箱表面的焊接棱边、安装支脚细节均做了精细化建模；各部位的锁紧螺母、密封压盖等标准件均赋予发黑处理的碳钢材质，密封件赋予黑色丁腈橡胶的哑光弹性材质，整体渲染效果贴近真实工业设备的视觉表现。结构设计上采用经典的四柱三梁式结构，四根高精度立柱作为活动横梁的运动导向部件，保证压头运行的垂直度与平行度，满足大吨位压制时的受力均匀性要求；主液压缸布置在上横梁中心位置，输出端直接与活动横梁刚性连接，保障压力传递的同轴度，减少偏载带来的结构损耗；侧向独立布置的液压站通过管路与主缸连接，预留了控制阀组、电机泵组的安装位置，结构布局紧凑合理，便于日常维护检修；下工作台表面加工有标准的T型槽结构，用于安装固定不同的压制模具，工作台下方采用箱型焊接支撑结构，保障大吨位压制时的结构刚性，避免工作台变形影响压制精度。设计过程中充分考虑了300吨公称压力下的结构受力需求，各承力梁的截面尺寸、立柱直径均按照液压机设计标准进行参数化建模，可通过修改参数快速调整吨位规格，适配不同的设计需求，模型完整还原了设备的外部结构与核心连接关系，可作为液压机课程设计、设备改造、方案展示的参考模型使用。
