框架式改造款液压机整机结构三维设计

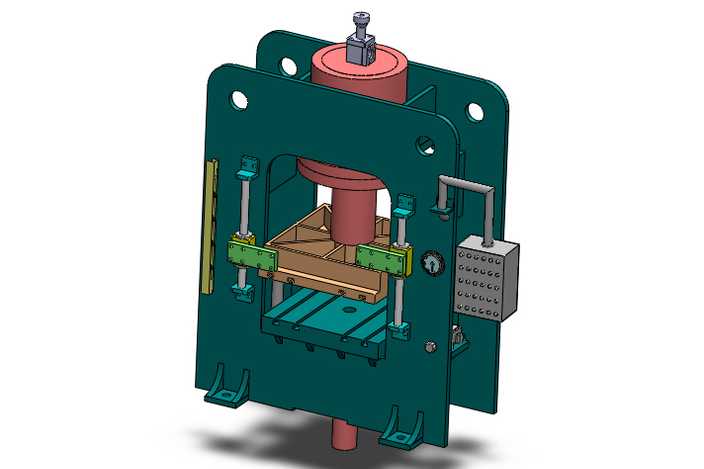

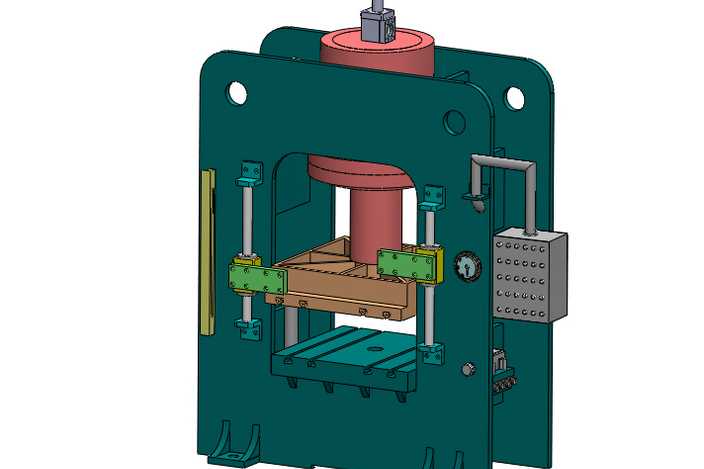

本作品为经过结构优化改造的框架式液压机三维模型，建模过程中严格遵循液压设备的实际装配逻辑，对原有液压机的结构缺陷进行针对性调整，完整还原改造后设备的全部零部件与装配关系。建模阶段从整体框架搭建入手，先完成双侧立式厚板机身的轮廓构建，对机身的吊装孔、安装定位面、元器件安装位进行精准的特征绘制，保证机身的刚性结构符合液压机大吨位施压的受力要求，避免原有结构易出现的应力集中问题。针对核心施压单元，重新设计了主液压缸的安装定位结构，将缸体与上横梁的连接方式优化为法兰加定位销的组合形式，同时调整了活塞压头的行程限位结构，在压头周边增设了可调式硬限位块，避免超程损伤工件或设备。导向部分采用四柱式导向搭配双侧线性导轨副的组合结构，对活动工作台的导向套、导轨滑块的安装位进行了公差适配的建模，保证活动压板上下运行的同轴度与平行度，解决原有设备施压过程中偏载的问题。油路系统部分重新排布了外置控制阀组的安装位置，将集成阀块固定在机身右侧的安装支架上，通过硬管连接主液压缸与控制阀组，同时在油路靠近缸体的位置增设了压力表安装座与应急卸荷阀的接口，油路管道的弯折半径、连接法兰尺寸均按照液压管路设计规范进行建模，保证油路布局紧凑合理，便于后期维护操作。工作台部分采用分层式结构设计，下工作台开设标准的T型槽用于工装夹具安装，中间增设了可更换的垫板结构，能够根据不同的加工需求更换不同厚度的承压垫板，拓展设备的加工适用范围。材质渲染阶段，机身部分采用深绿色金属漆材质模拟工业设备的涂装效果，液压缸活塞、导向柱、导轨等运动部件采用抛光金属材质，阀块、管道采用镀锌金属质感，密封件、操作手柄采用工程塑料材质，压力表表盘采用玻璃加刻度纹理的复合材质，通过不同材质的区分清晰展现设备的结构层次，所有零部件的装配约束均按照实际生产中的装配关系设置，能够直观展示改造后液压机的运动逻辑与结构优势，完整呈现液压机改造后的结构优化点与功能升级细节。
