紧凑型60毫米规格多轴钻孔动力箱结构

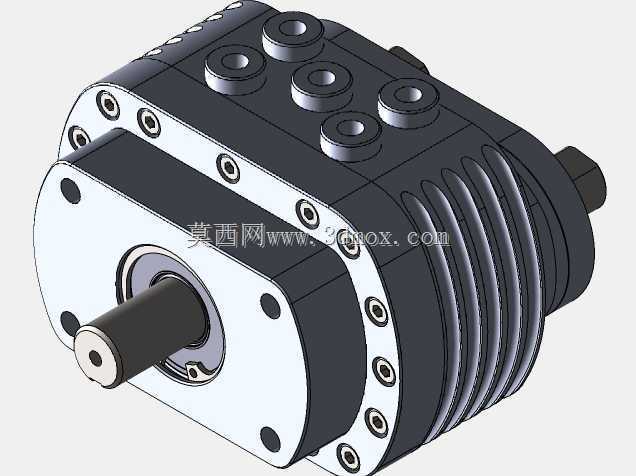

　　这款60毫米规格的多钻箱，是面向批量孔加工工序开发的专用传动部件，常见应用在组合机床、专用钻削工位以及自动化产线的钻孔单元中，能够在单次进给动作下完成多个同规格或相近规格孔位的同步钻削加工，相比单主轴逐孔加工的方案，能大幅缩减多孔类零件的加工节拍，在阀门阀体、汽车零部件、五金连接件等需要密集孔位加工的场景中适配性极强。从结构设计来看，该钻箱采用集成式箱体布局，输入轴位于箱体前端伸出，通过内部的齿轮传动组将动力分流至顶面布置的五个输出轴端，每个输出轴端可安装标准钻夹头或接杆，适配不同直径的钻头、铰刀等孔加工刀具，输出轴的位置排布可根据加工件的孔位坐标做对应调整，箱体侧面设计的散热鳍片结构，

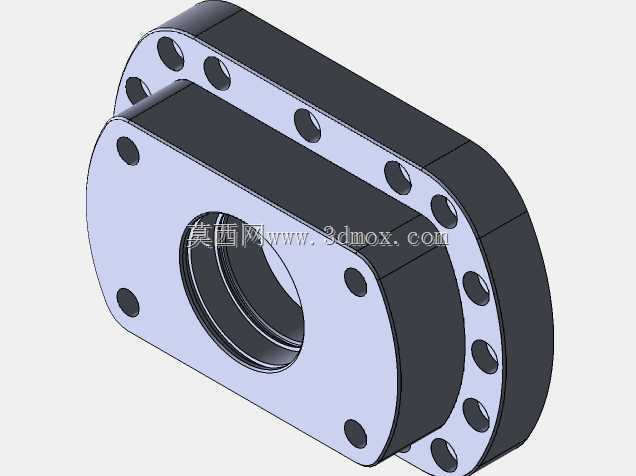

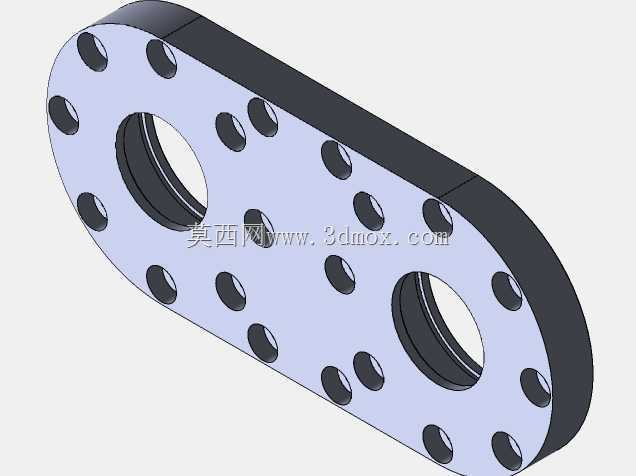

　　能够在长时间连续钻削作业中带走齿轮啮合产生的热量，避免内部润滑脂温度过高导致的传动效率下降或密封件老化问题。安装边界方面，箱体主体的安装基准面为前端法兰面，法兰面上均匀布置的内螺纹安装孔可直接与进给滑台的安装板对接，输入轴端可通过联轴器与驱动电机直连，也可通过皮带轮组接入设备的主传动系统，整体径向尺寸控制在60毫米级别，能够在狭小的工位空间内完成布置，不会和周边的夹具、送料机构产生运动干涉。设计过程中优先考虑了传动刚性的需求，箱体采用分体式拼接结构，结合面通过定位销保证装配精度，内部的传动齿轮均做了硬化处理，能够承受钻削过程中的轴向切削反力，输出轴端配置了推力轴承来抵消钻削进给时的轴向载荷，避免齿轮承受额外的轴向力导致齿面异常磨损。

　　日常使用中，该钻箱可根据加工材质的不同调整输入转速，针对铝合金、塑料等软质材料可提高转速获得更好的加工表面质量，针对钢件、铸铁等硬质材料则降低转速保证刀具寿命，箱体上预留的注油孔可定期补充润滑脂，维护操作无需完全拆解箱体，能降低产线的停机维护时间。
