多列辊筒式物料输送机架结构设计

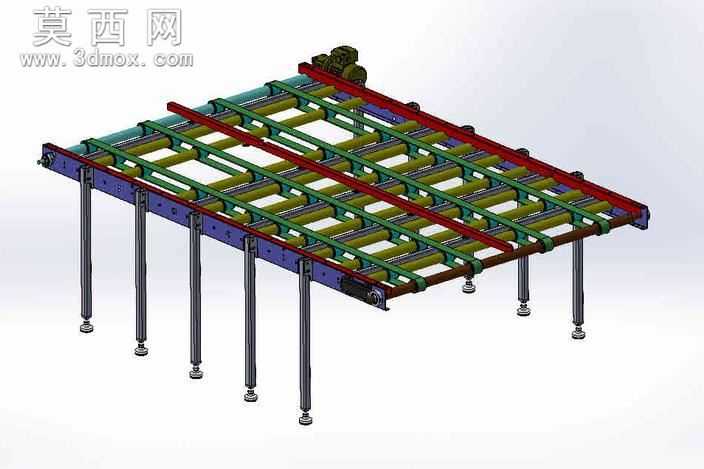

本模型为多列平行布置的辊筒式输送机三维设计，整体采用模块化机架结构设计，建模过程中对各部件进行了独立参数化绘制，便于后续根据实际输送需求调整辊筒间距、机架长度以及支腿高度。模型渲染阶段对不同部件赋予了差异化材质：支撑立柱采用哑光金属灰材质模拟钢制喷塑支脚，底部配置可调脚杯结构，用于现场安装时调节整机水平度，适配存在轻微高差的安装地面；纵向主梁采用深蓝色金属材质，作为整机的主要承重结构，建模时预留了辊筒安装位与侧边挡边的安装孔位；横向排布的输送辊筒采用黄绿色金属材质，还原工业辊筒常用的镀锌或包胶外观，辊筒两端的轴承座结构做了细节还原，保证辊筒转动的结构合理性；顶部横向设置的红色挡条为物料限位结构，用于防止输送过程中物料偏移脱落，驱动端的减速电机组件做了简化建模，保留了安装位置与外形轮廓，清晰展示动力输入的布置位置。设计思路上，该输送机针对规整板状、箱装类物料的平面输送场景，多列辊筒平行排布的结构可保证大尺寸物料输送过程中的受力均匀，避免物料出现倾斜卡顿；支腿采用等间距布置，结合主梁的截面设计，保证整机在额定载重下的结构刚性，减少长距离输送时机架的形变量；侧边预留的安装位可根据需求加装侧边导向条、光电传感器安装支架等拓展组件，适配不同的自动化生产线对接需求。建模过程中对各部件的装配关系做了完整约束，还原了实际设备的装配逻辑，辊筒与主梁的连接、支腿与主梁的连接、脚杯与支腿的连接都符合实际机械安装规范，可直接用于方案展示、结构校核以及后续的工程图导出参考。
