带安装支架的工业万向脚轮结构设计

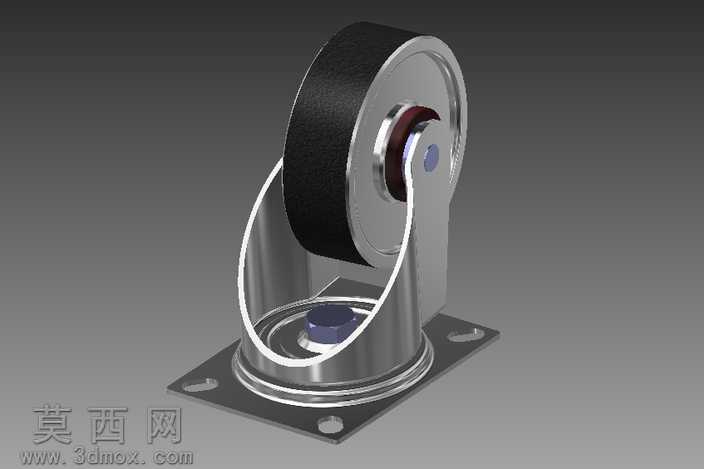

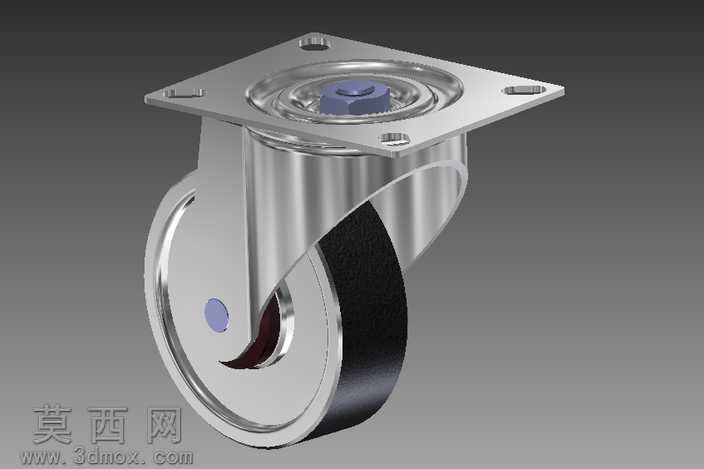

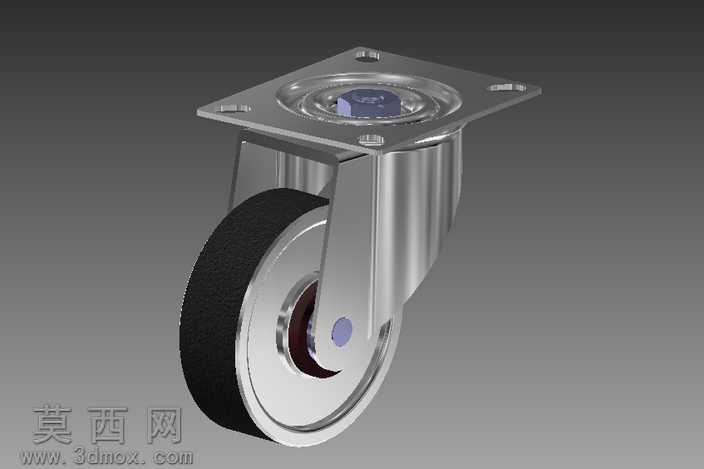

本作品为带安装支架的工业万向脚轮三维建模作品，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计的尺寸规范，对脚轮的各个组成部件进行了独立建模后完成总装配，完整还原了工业脚轮的真实结构与装配关系。模型主体包含方形安装底板、旋转支撑座、U型轮架、滚轮主体、轮轴、固定紧固件等核心部件，各部件之间的装配约束完全符合实际机械装配逻辑，旋转副、固定副的约束设置准确，可直接用于后续的运动仿真验证。材质渲染阶段，针对不同部件的实际材质属性进行了精细化调整：滚轮外圈采用黑色橡胶材质，设置了合适的粗糙度与哑光质感，还原橡胶轮面的防滑纹理与弹性材质视觉效果；轮芯、轮架、安装底板等金属部件采用抛光不锈钢材质，调整了金属反射率、环境光遮蔽参数，呈现出金属构件的光洁质感与边缘高光效果；轮轴端部的固定旋钮采用深蓝色工程塑料材质，区分了不同功能部件的材质差异，整体渲染光影层次分明，各部件结构辨识度高。结构设计上，安装底板设置了四个对称的安装孔位，可通过螺栓直接固定在设备底部；旋转支撑座内置回转结构，可实现360度水平方向旋转，满足万向移动的使用需求；U型轮架通过轮轴与滚轮连接，滚轮可绕轮轴自由转动，转动间隙设置符合实际工业脚轮的装配公差要求，既保证转动灵活性，又避免结构松动。设计过程中充分考虑了工业脚轮的实际使用场景，各部件的壁厚、圆角过渡、受力部位的结构加强都做了对应处理，轮架与支撑座的连接部位做了圆弧过渡，避免应力集中，安装底板的厚度满足承重需求，整体结构紧凑合理，可作为工业设备移动部件的设计参考，也可用于相关产品的结构演示、教学示例等场景，模型的所有特征均保留参数化属性，可根据实际承重需求、安装尺寸快速调整对应参数，生成不同规格的脚轮模型。
