单蜡烛火焰驱动卧式双飞轮动力装置

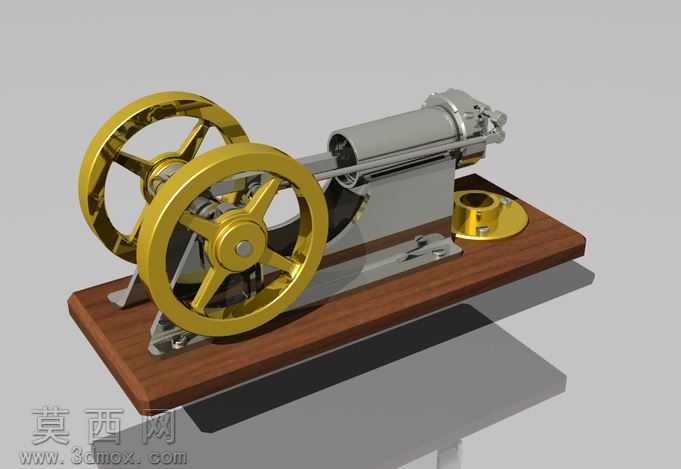

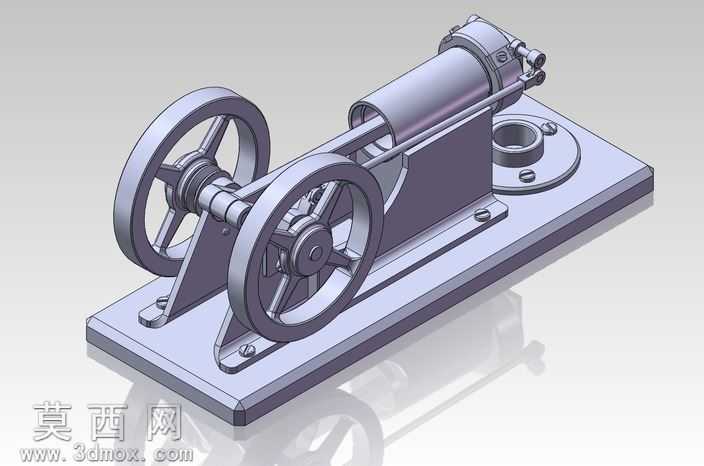

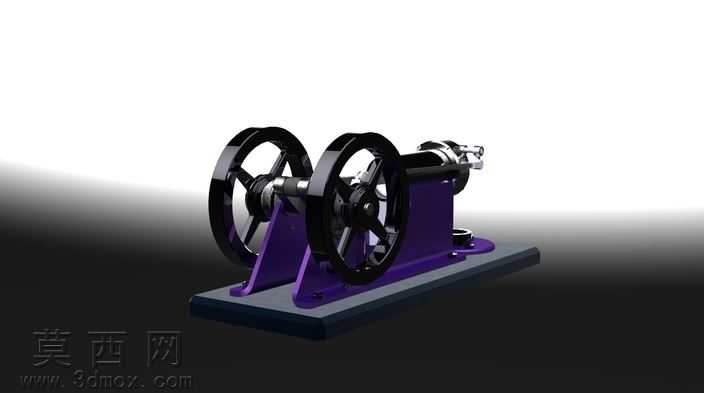

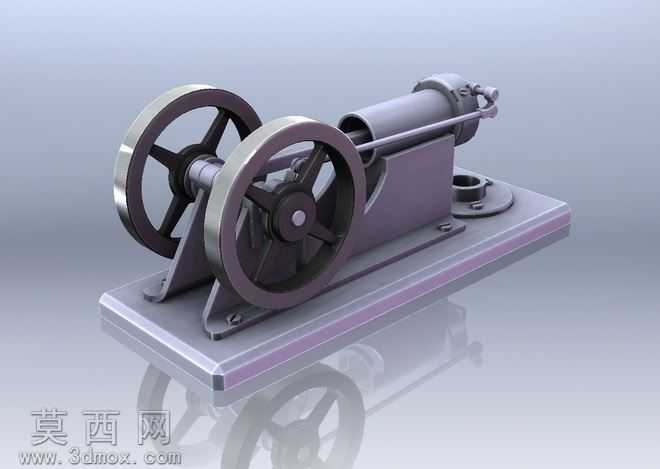

本作品为依托外燃热力原理设计的微型动力装置三维建模成果，建模阶段采用SolidWorks完成全零件参数化绘制，首先对装置的核心功能模块进行拆分规划，将整体结构划分为安装基座、动力气缸、传动曲柄、双飞轮组件、加热端固定座五大独立模块，每个零件均按照实际可加工的尺寸比例进行参数设定，确保各部件装配间隙符合机械设计公差要求。建模过程中优先完成基座的基准特征搭建，以基座顶面为装配基准面，依次完成气缸支撑座、飞轮轴承座、曲柄转轴孔的位置定位，保证气缸轴线与曲柄回转中心的同轴度误差控制在合理范围内；气缸部分采用薄壁圆筒特征建模，内部预留活塞往复运动的空腔，活塞与气缸壁的配合间隙按照滑动摩擦副的设计要求设定，同时在气缸端部设计了与加热端连通的密封接口，避免热力泄漏影响动力输出。传动结构部分采用曲柄滑块机构实现活塞往复运动到回转运动的转换，曲柄与转轴之间采用平键连接特征保证扭矩传递可靠性，两侧飞轮采用轮辐式结构建模，在保证飞轮转动惯量满足储能需求的前提下，通过轮辐镂空设计降低整体重量，飞轮与转轴的配合位置设计了轴肩定位特征，避免运转过程中出现轴向窜动。渲染阶段采用金属材质为主的材质方案，基座部分赋予磨砂铸铁材质，调整粗糙度参数模拟铸铁表面的亚光金属质感；气缸、飞轮、转轴等运动部件赋予抛光钢材材质，添加适当的反射参数突出金属零件的加工光泽度；整体场景采用渐变浅灰背景，添加柔和的环境光与定向补光，通过光影效果突出各部件的结构层次，同时在基座下方添加微弱的反射效果，提升渲染图的真实感。设计思路上围绕单蜡烛火焰作为唯一热源的核心需求，优化了气缸加热端的受热面积，将加热端设计为薄壁平底结构，提升蜡烛火焰的热量吸收效率；双飞轮的对称布局既保证了装置运转时的动平衡，也能通过飞轮的储能作用抵消活塞往复运动的死点问题，让装置在单一热源驱动下能够持续稳定运转，整体结构紧凑简洁，所有零件均具备实际加工可行性，完整还原了外燃式微型动力装置的机械传动逻辑与热力转换结构特点。
