小型拖拉机发动机缸体结构三维设计

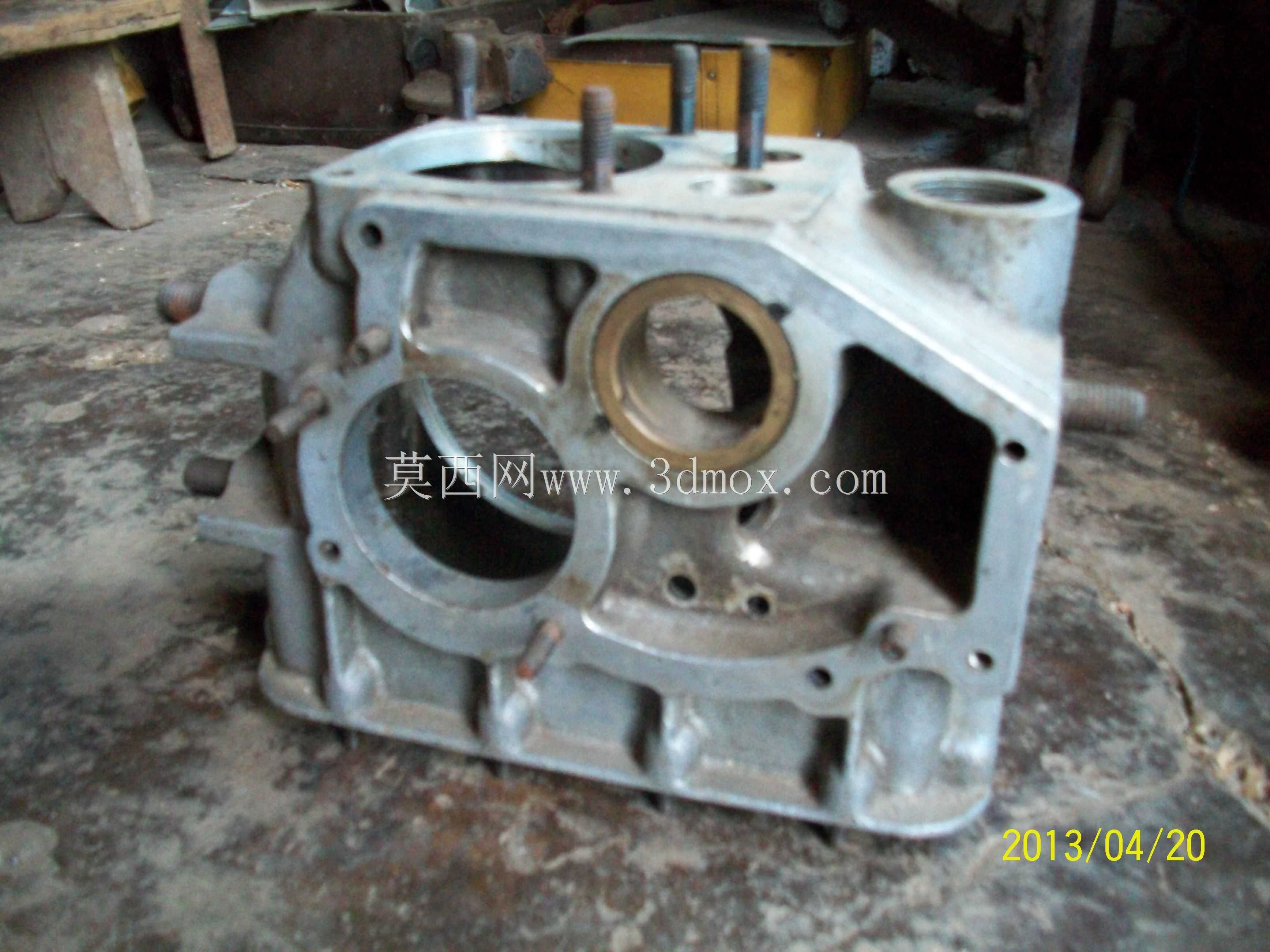

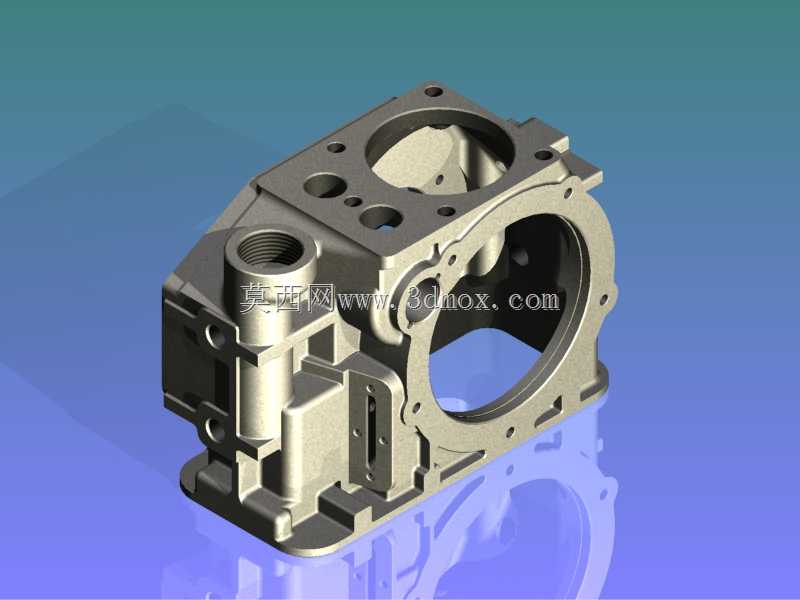

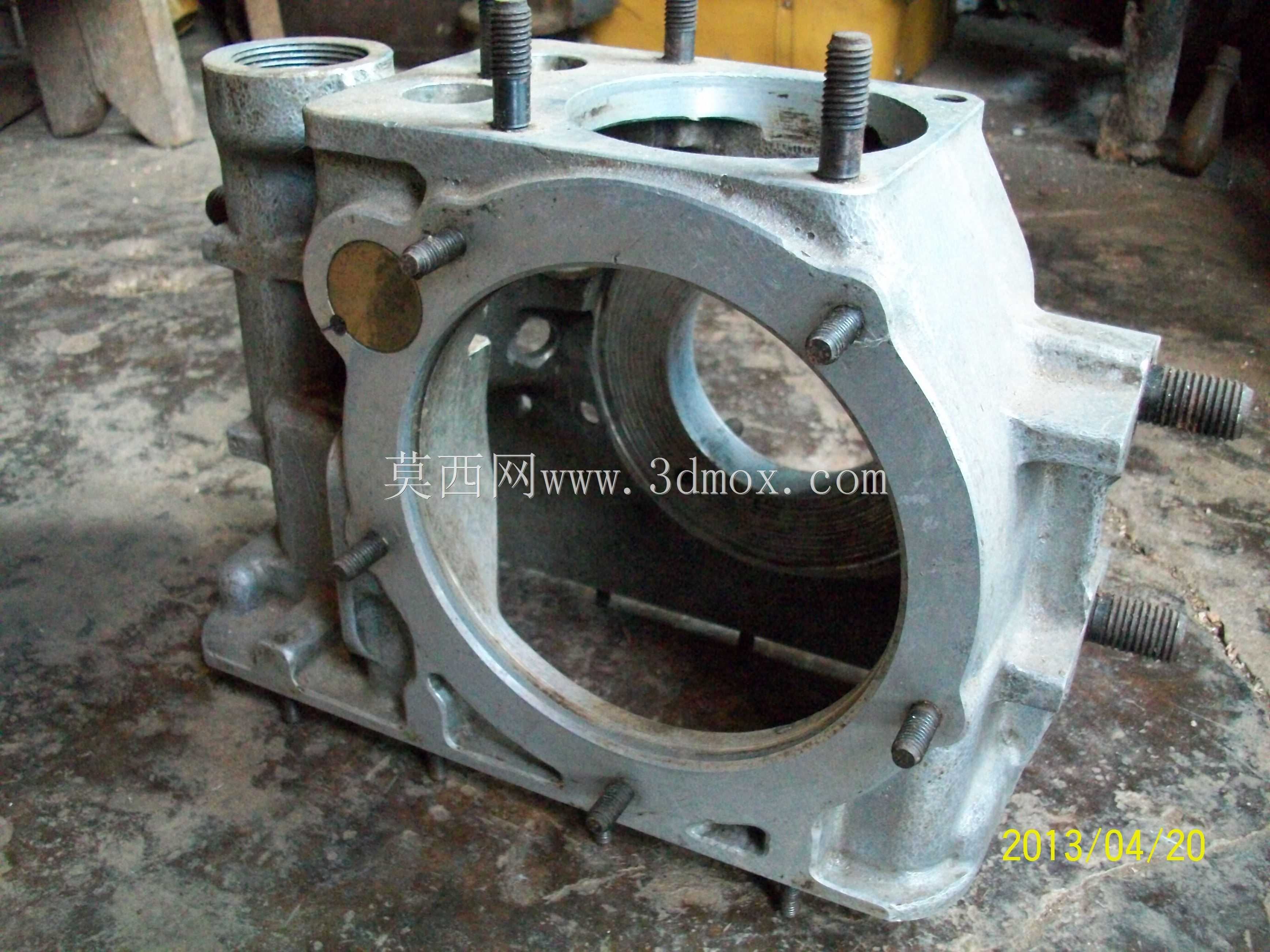

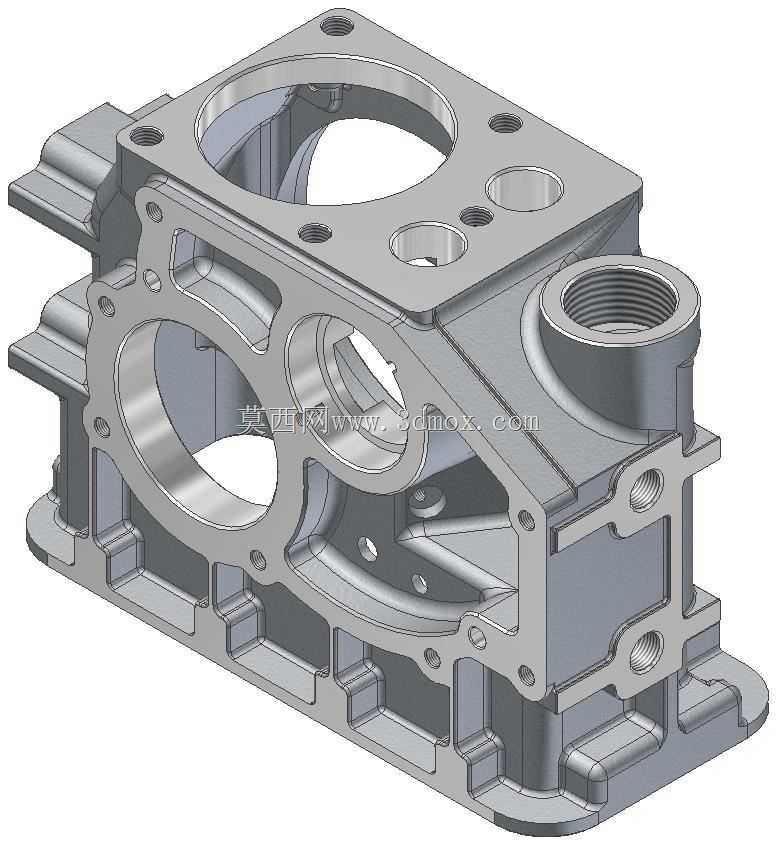

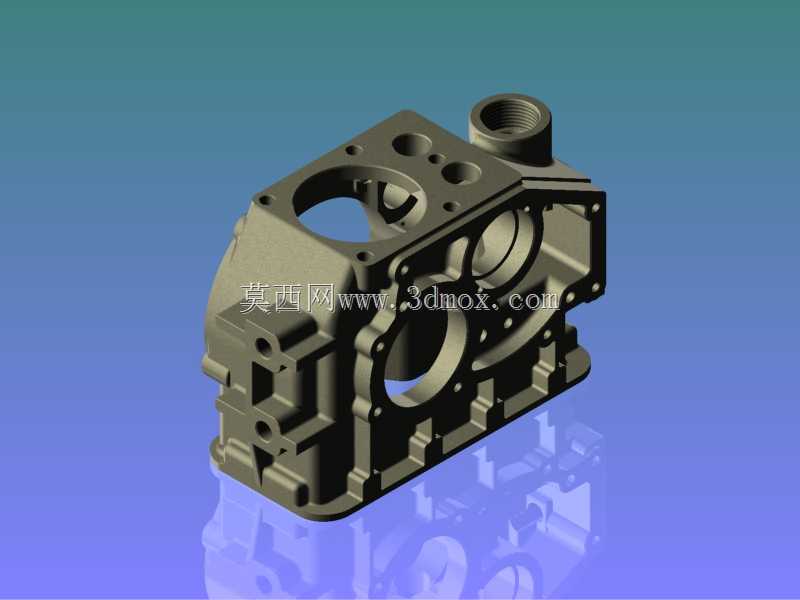

该三维模型还原的是小型拖拉机配套单缸柴油机的缸体主体结构，作为小型农用动力机械的核心承载壳体，这类部件广泛应用于丘陵山地小块耕地作业的手扶拖拉机、小四轮拖拉机，也可适配小型排灌机组、农村短途农用运输挂车的动力单元，是农用动力机械中集成度最高的基础承载构件。从实际用途来看，该缸体需要同时承载曲柄连杆机构、配气机构、冷却水道、润滑油道的安装定位，还要承担整机工作过程中燃烧爆发压力、往复运动惯性力的传递，是保障柴油机稳定运行的核心骨架。从功能特性上，模型还原了缸体的多腔体集成结构：上部预留的缸筒安装位可压装气缸套，与缸盖、活塞共同构成密闭的燃烧空间；侧面的大尺寸轴承孔用于安装曲轴主轴承座，承载曲轴的高速旋转载荷；斜向布置的衬套安装位用于固定凸轮轴，保障配气相位的精准传动；外壁分布的凸台与螺栓孔用于安装机油泵、水泵、齿轮室盖等外围附件，下部的加强筋结构既提升了缸体整体刚性，也为油底壳的安装提供了平整的连接面。在设计思路上，这类小型拖拉机缸体采用薄壁铸铁壳体的设计逻辑，在保证整体结构强度的前提下尽可能控制整机重量，适配小型农机轻量化、低成本的应用需求；水道与油道采用铸造成型的内置腔体，减少外接管路的泄漏风险，同时优化冷却与润滑路径，保证缸体各部位工作温度均匀、运动部件润滑充分。从安装边界来看，模型还原了缸体与机架连接的底部安装平面定位孔、与变速箱壳体对接的端面止口，各附件安装孔的位置度、配合面的平面度都符合小型单缸柴油机的通用安装规范，可直接用于农机维修的配件测绘、老旧机型的改装设计，也可作为农机专业教学中内燃机结构讲解的具象化参考模型，帮助理解小型农用动力机械的核心壳体结构设计逻辑，还原了实际生产中缸体铸件的壁厚分布、加强筋布置、安装凸台的结构细节，能够直观呈现这类部件从铸造毛坯到机加工成型的结构特征。
