工业集控室操作空间布局结构

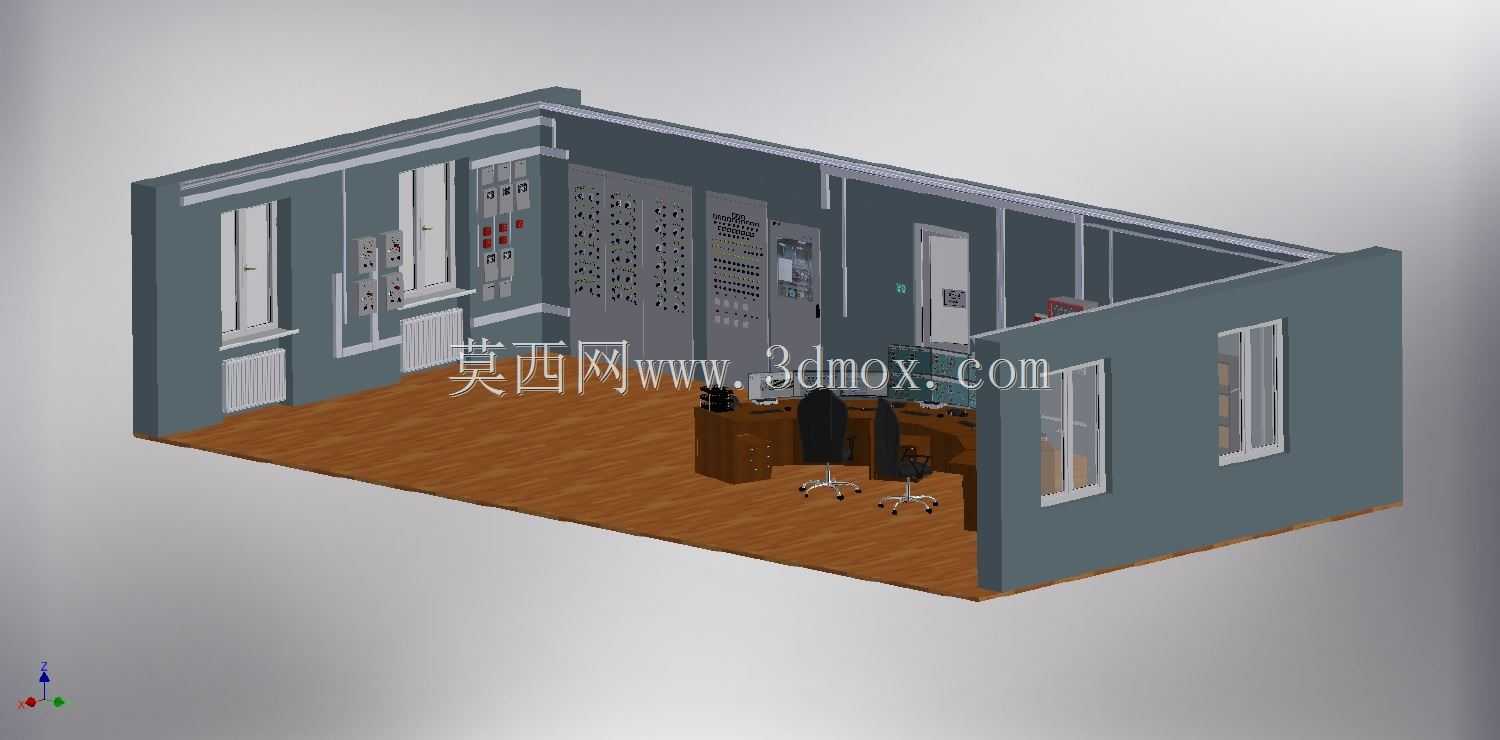

　　这套三维结构呈现的是工业现场中央控制室的完整空间布置，这类空间常见于流程制造、能源站房、水处理厂、大型产线集群等需要集中监视与操作的场景。空间核心功能并非单纯办公，而是把供配电控制、工艺信号采集、设备状态监视和人员值守操作整合在同一物理边界内，使运行人员能够在一个相对独立、干扰较低的区域内完成巡检记录、参数确认、异常响应和日常调度。从模型可见，房间一侧沿墙连续布置多组立式电气柜体，柜体高度接近常规吊顶下沿，深度方向预留了柜门全开和人员侧身通过的距离。柜体表面按功能分区布置按钮、指示灯、仪表和门板观察窗，部分柜门上设置了操作手柄与锁具，对应受电、馈出、联锁、信号转换等不同回路。柜体之间没有零散突出物，侧面并柜边界平直，

　　便于现场拼柜后形成连续的操作墙面。靠窗区域保留了自然采光与通风位置，窗下设置采暖或通风末端构件，既符合工业建筑常规构造，也避免柜体直接贴靠外墙可能产生的结露、积尘和维护不便问题。房间中部布置办公桌与办公椅，位置并不正对柜门全开区域，而是留出从入口到各柜面的巡视通道。这种布置考虑了运行人员长时间值守的需求：坐姿办公时可面对记录终端或纸质台账，起身之后能够快速到达任意柜前进行确认、复位或就地操作。桌椅尺度采用常规工业办公家具范围，桌腿、椅轮和柜体底座之间没有干涉，地面材质在模型中以木地板效果表现，实际工程中可替换为防静电地板、耐磨地坪或PVC地胶，重点在于保证柜体安装面平整、线缆敷设路径可维护。设计思路上，该模型把建筑墙体、门窗、柜体、

　　家具作为一个整体进行干涉检查，而不是孤立绘制单台设备。墙角处柜体与墙面保留安装余量，窗洞位置决定了柜列不能连续贯通，门洞位置则影响人员进出和应急疏散路径。柜前操作距离、椅背后退距离、门开启弧线三者在同一空间内同时校核，能够避免二维平面图中容易遗漏的立体冲突。对于结构设计人员而言，这类模型可用于校验柜顶线槽、照明灯具、消防探头和空调风口的相对位置；对于电气选型人员，则可直观判断多台配电柜并柜后的总长度、维护面方向以及操作面板是否处于舒适视线范围内。安装边界方面，柜体应落在坚实平整的基础或槽钢底座上，底座标高需与地面完成面协调；靠墙侧需留出接线与散热间隙，不能为了追求紧凑而压缩柜后维护空间。门窗开启不得遮挡紧急操作点，

　　桌椅不得长期占压电缆盖板。若后续在室内增设显示屏、工控机或辅助操作台，应优先利用桌面与柜列之间的空闲带，避免阻断主要巡视通道。整体来看，该结构把工业控制空间中建筑围护、电气设备和人员操作三类要素统一表达，适合用于方案汇报、空间协调、安装交底和运维培训，帮助相关人员在施工前理解设备布置逻辑与现场使用关系。
