在工业传感检测单元的现场布置中,这类盘式端盖类零件往往承担着核心传感元件的承载与防护双重作用,其结构合理性直接决定整套检测装置在复杂工况下的运行稳定性。从实际工程场景来看,这类零件常被用于旋转机械的转速、位置或相位检测工位,比如输送线驱动辊的端部、小型动力输出轴的外侧、自动化转盘的基准定位侧,既需要为内部感应元件提供固定基准,又要隔绝车间内的粉尘、切削液飞溅与轻微外力磕碰。

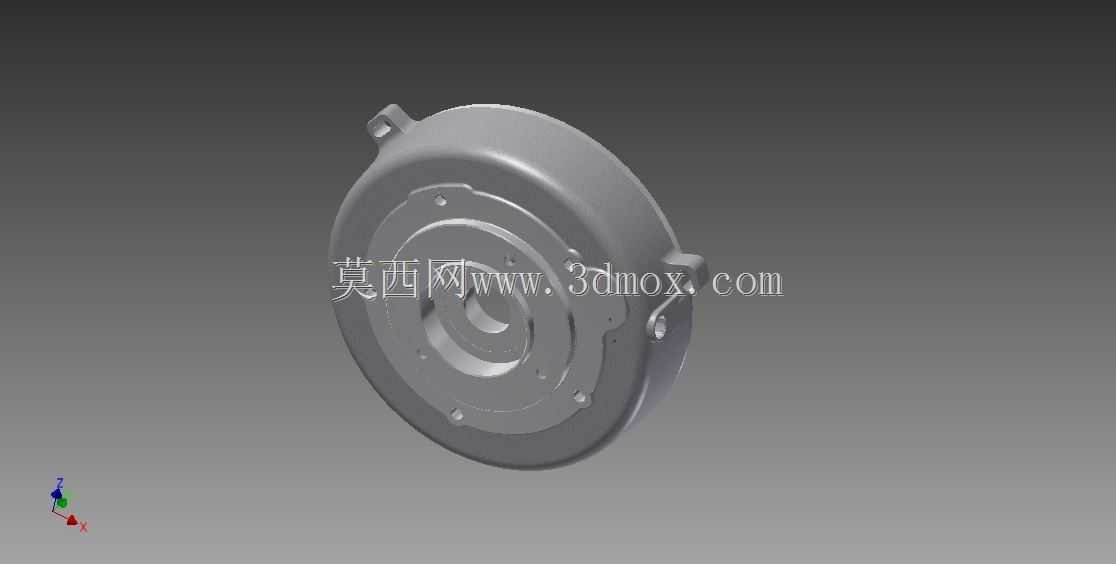

从结构特征上看,该零件整体采用浅盘式回转构型,主体轮廓为圆形,盘面中心预留多级同轴阶梯孔,这类阶梯结构并非单纯的减重设计,最内侧的小孔可用于穿过传感线缆或适配轴端定位凸台,中间台阶面则为感应芯片、磁钢或光电码盘提供贴合安装面,外侧的环形凸缘可与配套设备的端面形成止口配合,保证装配后传感元件与被测旋转件的同轴度控制在合理公差范围内。盘面周向均匀分布的多个小孔,是为穿装紧固螺钉预留的安装位,孔位的分度精度会直接影响端盖装配后的受力均匀性,若孔位偏差过大,紧固后端盖容易出现局部翘曲,进而导致内部感应元件的基准面发生偏移,最终造成检测信号波动。
零件外缘延伸出的两个对称带孔凸耳,属于额外的辅助安装结构,在一些无法通过周向螺钉直接固定的狭小工位中,可借助这两个凸耳穿装螺栓,将整个端盖组件挂靠在设备机架的侧装支架上,也可用于固定线缆护套或防转挡片,避免设备运行过程中线缆随轴拉扯。端盖的侧壁采用等厚薄壁设计,在保证整体刚性的前提下尽可能控制自身重量,对于安装在高速旋转轴端部的传感组件而言,过重的端盖会增加轴系的动平衡负担,甚至在长期运行后引发轴承异常磨损。
开展这类零件的三维建模时,首先要以中心阶梯孔的轴线为全局设计基准,先绘制主体回转截面,通过旋转特征生成盘体的基础轮廓,再对安装孔位进行圆周阵列,阵列过程中需逐一核对每个孔的中心距与分度角,避免出现阵列参数错误导致孔位错位。外缘凸耳的造型需要兼顾安装空间与应力分布,凸耳与盘体衔接的位置要设置合理的过渡圆角,若采用直角衔接,在设备受到振动冲击时,衔接处很容易出现应力集中并萌生裂纹。建模阶段还要同步考虑端盖与被测部件的安全间隙,盘体内腔的深度要完全容纳内部传感元件,同时保证元件感应面与被测齿盘或磁体之间保留合适的检测气隙,气隙过大会削弱信号强度,气隙过小则可能在轴系窜动时发生摩擦剐蹭。
从安装边界来看,这类端盖的外径尺寸需要适配被测设备的端部安装面,既不能过大干涉周边的管线或机架结构,也不能过小导致内部元件布置空间不足。背部的腔体边缘要预留密封槽位,现场装配时可嵌入O型密封圈,阻挡油污与水汽侵入腔体内部。对于需要在多粉尘工况下使用的场景,还可在端盖外侧预留透气阀的安装孔,平衡腔体内外压差的同时避免粉尘进入。整个零件的结构设计没有冗余的复杂特征,所有造型都服务于安装定位、元件防护与检测精度保障,完全围绕工业现场传感组件的实际使用需求展开。
